液压系统设计包括确定工作压力、执行元件如液压缸的设计计算、液压系统图的拟定、元件选择及性能验算。设计目的旨在巩固理论知识，提高实践技能，涉及压力损失、发热温升、系统安装与维护等多个方面。
目录
《液压与气压传动》课程是工科机械类各专业都开设的一门重要课程。它既是一门理论课，也与生产实际有着密切的联系。为了学好这样一门重要课程，除了在教学中系统讲授以外，还应设置课程设计教学环节，使学生理论联系实际，掌握液压传动系统设计的技能和方
法。
液压传动课程设计的目的主要有以下几点：
1、综合运用液压与气压传动课程及其他有关先修课程的基本理论、生产实践和相关专业知识，进行液压传动设计实践，使理论知识和生产实践紧密结合起来，从而使这些知识得到进一步的巩固、加深提高和扩展，并掌握液压系统设计计算的一般方法和步骤。
2、在设计实践中学习和掌握各种常用的标准与非标准液压元件的设计方法，尤其是各类标准元件的选用原则和回路的组合方法，培养机械制图、结构设计和工程运算等设计技能，提高学生分析和解决生产实际问题的能力，为今后的设计工作打下良好的基础。
3、通过设计，学生应在计算、绘图、运用和熟悉有关技术资料（包括设计手册、产品样本、标准和规范）以及进行估算方面得到实际训练。掌握与本设计有关的资料查询和正确运用，熟练掌握其中的有关技巧。

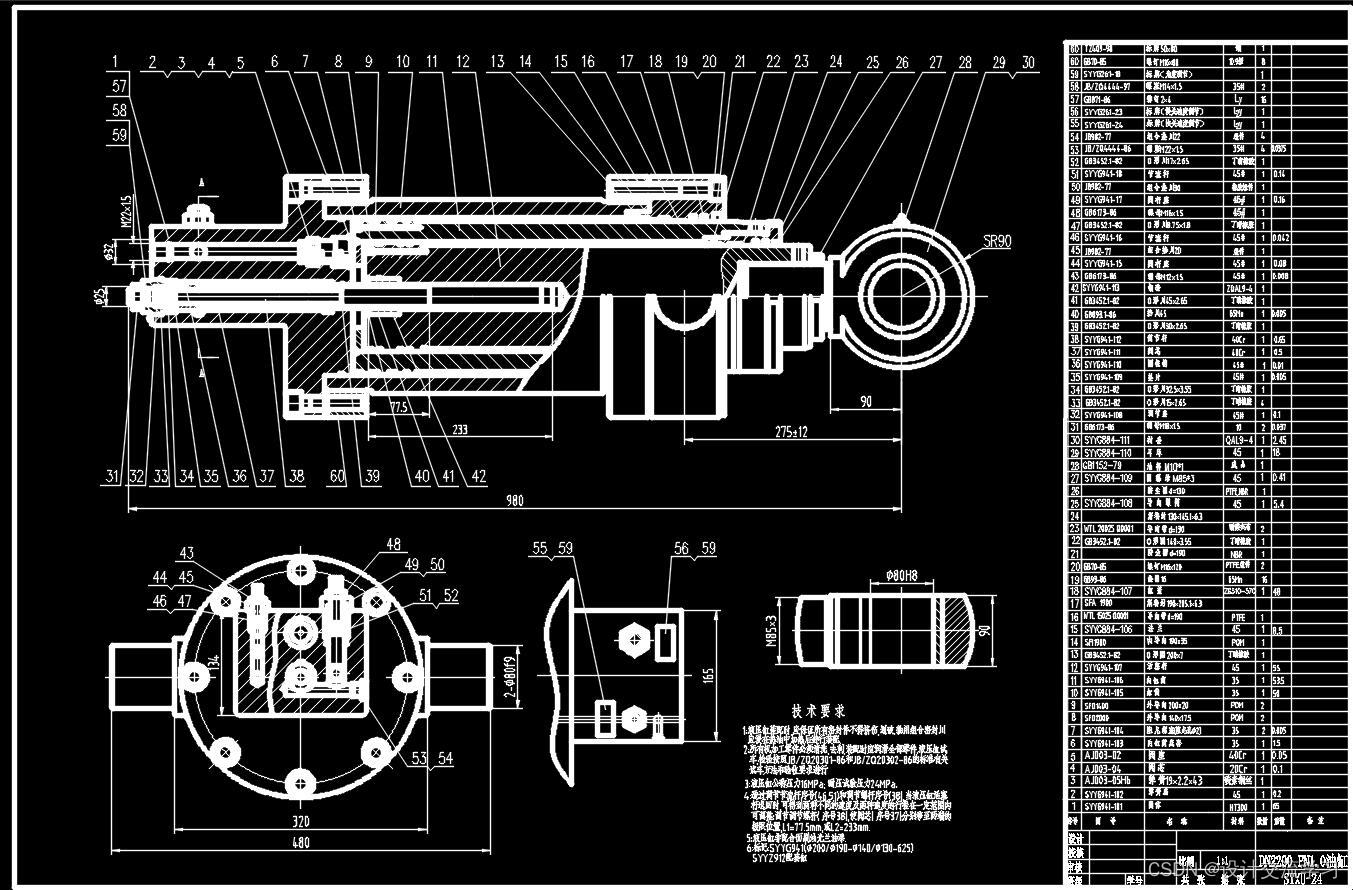

1、确定液压执行元件的形式，明确设计要求，进行工况分析。
2、初定液压系统的主要参数。

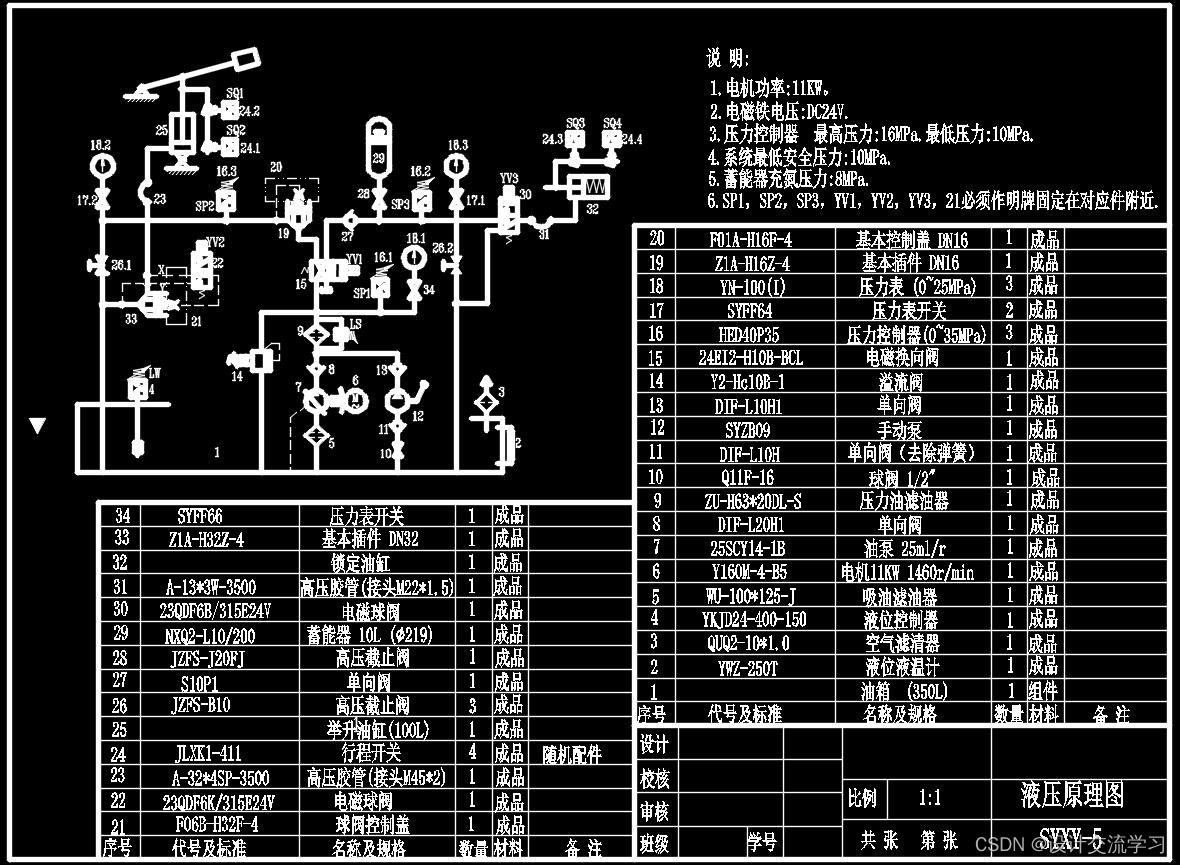

3、制定基本方案，拟定液压系统原理图。
4、计算和选择液压元件。
5、验算液压系统性能。

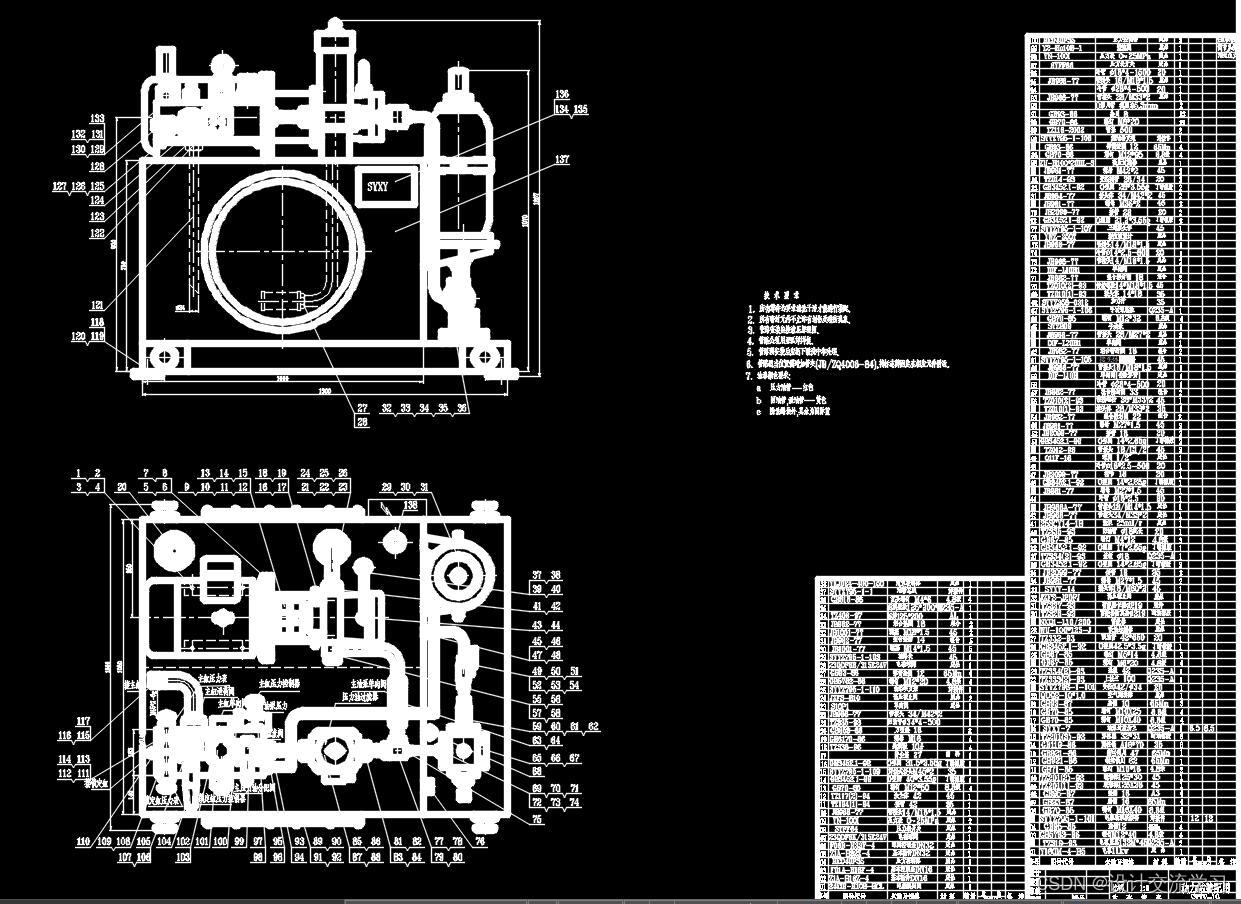

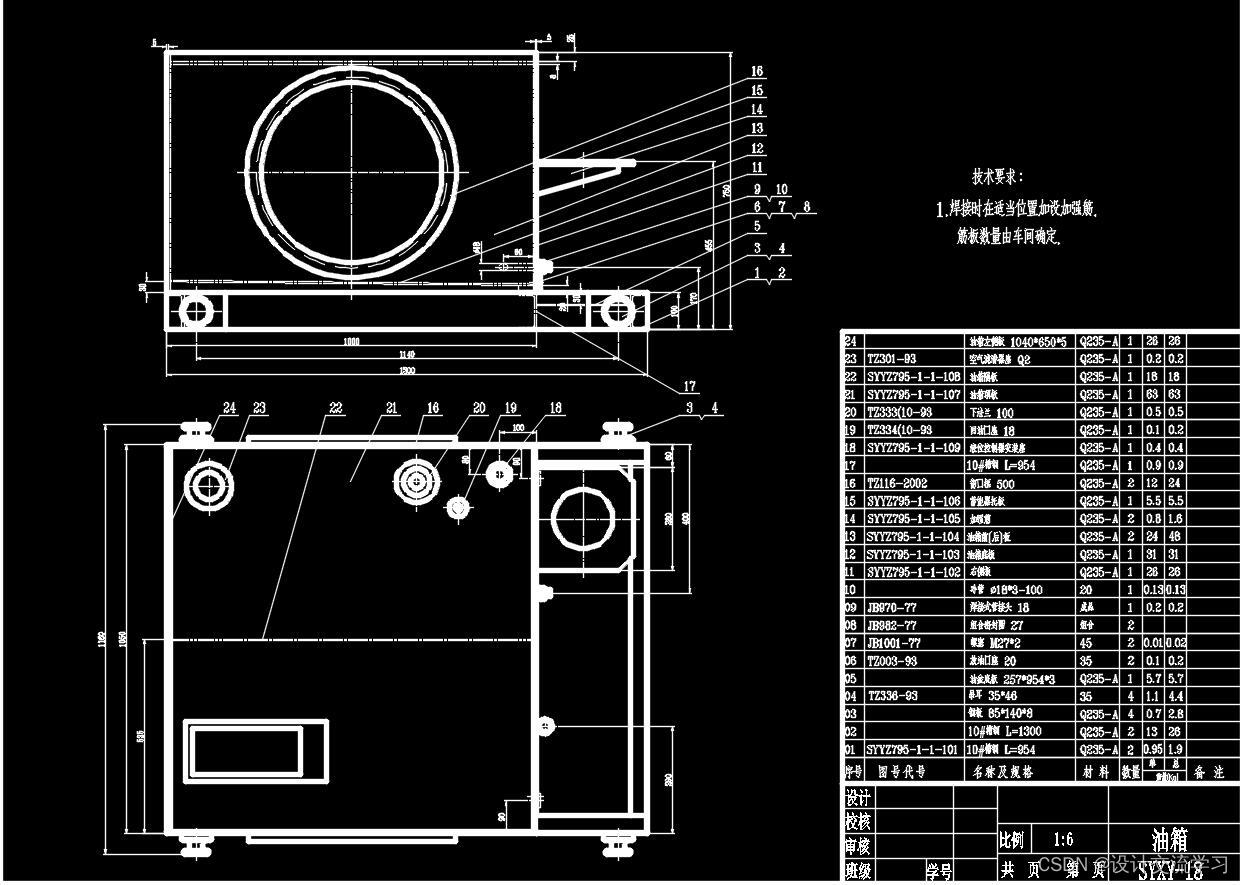

6、绘制工作图和编写技术文件。
2 明确设计要求
设计要求是进行每项工程设计的依据。在制定基本方案并进一步着手液压系统各部分设计之前，必须把设计要求以及与该设计内容有关的其他方面了解清楚。
(1) 主机的概况：用途、性能、工艺流程、作业环境、总体布局等；
(2) 液压系统要完成哪些动作，动作顺序及彼此联锁关系如何；
(3) 液压驱动机构的运动形式，运动速度；
(4)各动作机构的载荷大小及其性质；
(5) 对调速范围、运动平稳性、转换精度等性能方面的要求；
(6) 自动化程序、操作控制方式的要求；
(7) 对防尘、防爆、防寒、噪声、安全可靠性的要求；
(8) 对效率、成本等方面的要求。
液压系统的主要参数是压力和流量，它们是设计液压系统，选择液压元件的主要依据。
压力决定于外载荷。流量取决于液压执行元件的运动速度和结构尺寸，故液压系统的主要参数决定了执行元件结构和尺寸，同样也决定了液压系统的结构尺寸与成本。
执行元件的工作压力主要根据运动循环各阶段中的最大总负载力来确定，此外，还需要考虑以下因素：
(1)首先要考虑设备类型及各类设备的不同特点和使用场合。
(2)考虑执行元件的装配空间、经济、元件供应情况和重量等因素，工作压力选得低，则元件尺寸大、重量重，对某些设备来说，尺寸要受到限制，从材料消耗角度看也不经济；反之，压力选得高一些，则元件尺寸小、重量轻，但对元件的材质、制造精度、密封性能要求高，必然要提高设备成本。一般来说，对于固定的、尺寸不太受限的设备，压力可以选低一些，行走机械、重载设备压力要选得高一些。
…………
