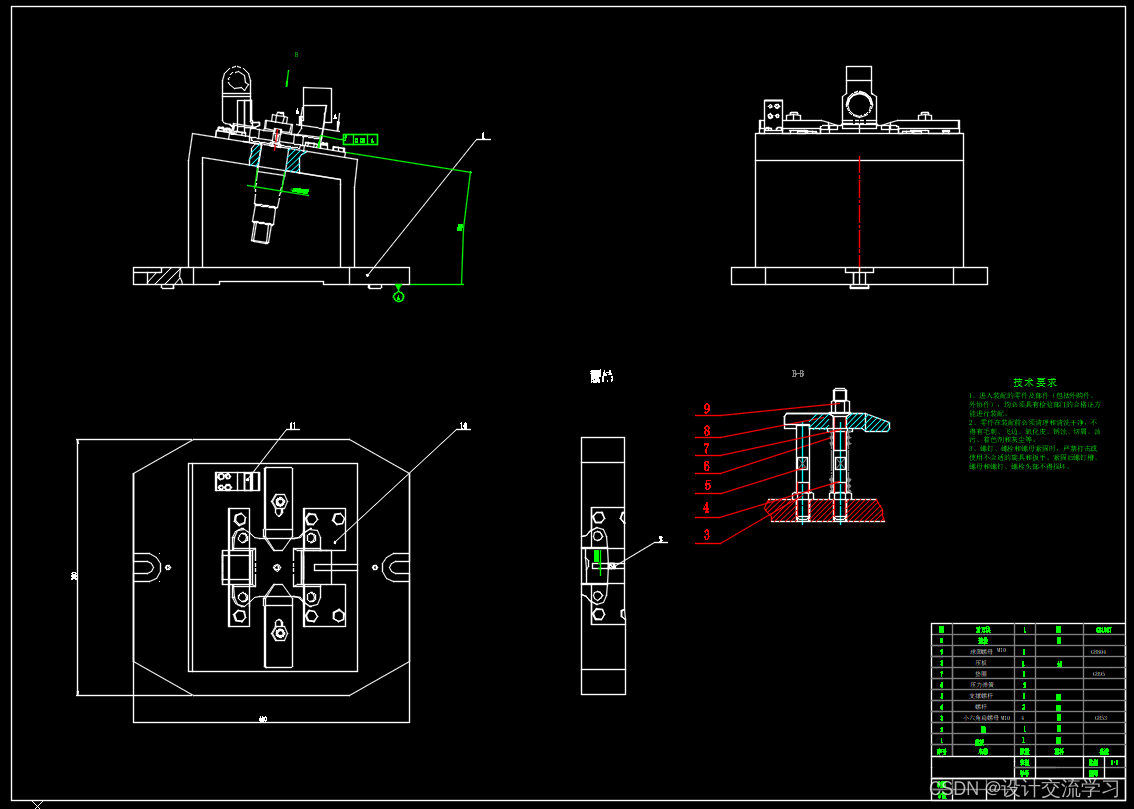

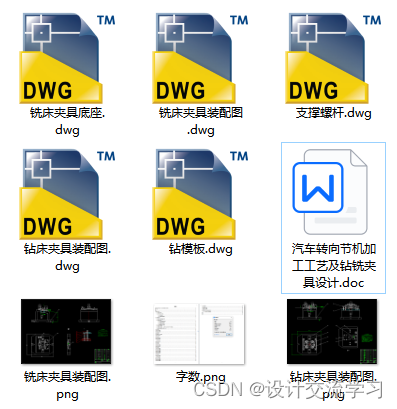

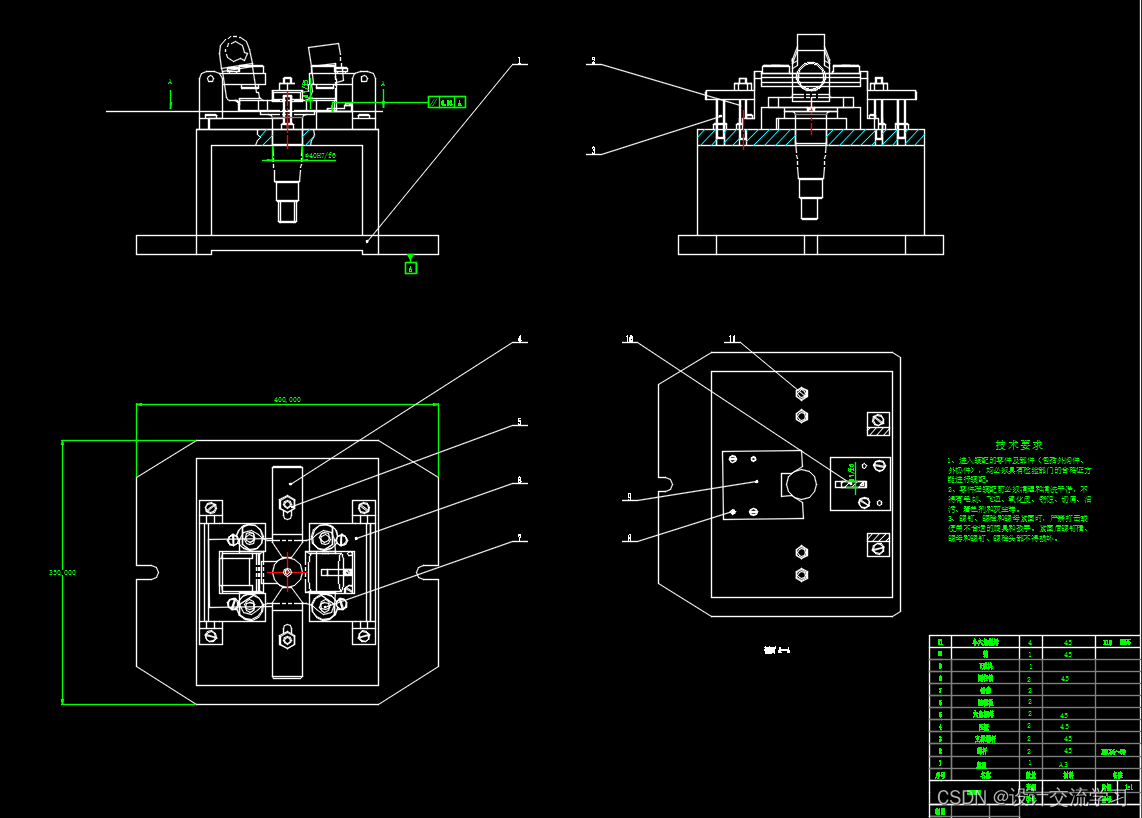

汽车转向节机加工工艺及钻铣夹具设计（说明书+CAD图纸）

在此次设计中我主要完成对年产量100000件转向节加工总体工艺方案设计、夹具设计。转向节总体工艺方案设计主要是参照资料比较分析零件加工工艺要求来设计。对于加工工艺装备设计主要是组合机床总体设计，包括三图一卡（零件工序图、零件加工示意图、机床联系尺寸图以及生产率计算卡）的编制，主要参照《组合机床设计》上的设计方法来进行。加工夹具设计主要应用了《机械制造技术基础》中的夹具设计的相关知识进行夹具的定位、夹紧方案分析及确定，并通过《机床夹具设计》的相关标准设计定位、夹紧元件及其他元件，对其中特殊机构进行了结构设计。

本次毕业设计主要应用了组合机床设计的相关知识以及专用夹具设计的方法从而系统地复习和掌握了机械产品加工工艺设计的一般流程和方法。

关键词转向节；加工工艺；专用夹具；加工精度；工艺路线

绪论

近20年来，随着科学与技术的迅速发展，特别是计算机科学与技术的迅速发展和广泛应用，国外在发展自动化方面也进入了一个新的时期，出现了许多新的工具和软件。自动化开始向柔性化发展，进入中小批量生产领域。

在制定工艺过程中，为便于组织生产、安排计划和均衡机床的负荷，常将工艺划分为若干个工序。划分工序时有两个不同的原则，即工序的集中和工序的分散。工序集中的特点是：一是有利于采用自动化程度较高的高效率机床和工艺设备，生产效率高；二是工序数少，设备数少，可相应减少操作工人数和生产面积；三是工件的装夹次数少不但缩短辅助时间，而且由于一次装夹中可加工许多表面，有利于保证各表面之间的相互位置精度。工序分散的特点是:一是所用机床和工艺设备简单，易于调整；二是对操作工人的技术水平要求不高；三是工序数多，设备数多，操作工人多，占用生产面积大。

对机床夹具的基本要求是：一是稳定地保证工件的加工精度；二是提高机械加工的劳动生产率；三是结构简单，有良好的结构工艺性和劳动条件；三是应能降低工件的制造成本。简而言之，设计夹具时必须使加工质量、生产率、劳动条件和经济性等几方面达到辨证的统一。其中保证加工质量是最基本的要求。夹具设计的工作步骤为：一是研究原始材料，明确设计任务；二是考虑和确定夹具的结构方案，绘制结构草图（定位装置、夹紧装置等等）；三是绘制夹具总图；四是确定并标注有关尺寸和夹具技术要求；五是绘制夹具零件图。

此次设计的零件为汽车左转向节工艺规程及工装设计。通过零件，分析了它的毛坯。在毛坯制造时的方法与原则，以及所选用的工艺等。本次设计总共分为两部分, 第一部分为工艺方面：主要包括零件的功用, 结构特点, 加工零件表面的设计基准, 设计条件, 毛坯的选择, 各个工艺方案的比较与取舍, 确定机床与工艺装备, 填写工艺过程卡片。第二部分主要为机床夹具设计：主要包括定位方案的确定, 定位元件的选取, 夹紧方案的选取等等。

本次毕业设计是理论与实践的结合，目的在于检验学生大学四年的学习成果，培养我们综合运用所学理论知识去分析和解决工程技术问题的能力，使学生建立正确设计思想和设计方法，通过毕业设计进一步巩固、深化计算机制图之基，即基本理论、基本概念、基本技能。

毕业设计的范围涉及大学四年所学的专业基础课及专业课、选修课内容，知识含量大、跨度仅限于机械制造范围。设计题目由指导教师提供，其设计内容均由学生自行编排，在巩固专业知识之余意在培养思考、解决问题的能力，同时提倡创新精神。

就个人而言，我通过这次毕业设计一方面能进一步培养我独立思考的能力，另一方面能提高我与同学们互助协作的能力，为以后工作打下良好基础，为伟大祖国建设贡献我的力量。由于本人能力有限，经验不足，设计过程中有不足之处，希望各位老师给予指教。

我主要的是完成工艺的安排和夹具的设计，夹具是加工过程中最重要的一个组成部分，很多工件由于形状和加工要求等等特殊的原因必须要使工件很好的定位后才能进行加工，所以也就出现了夹具以及专用的夹具。

……
