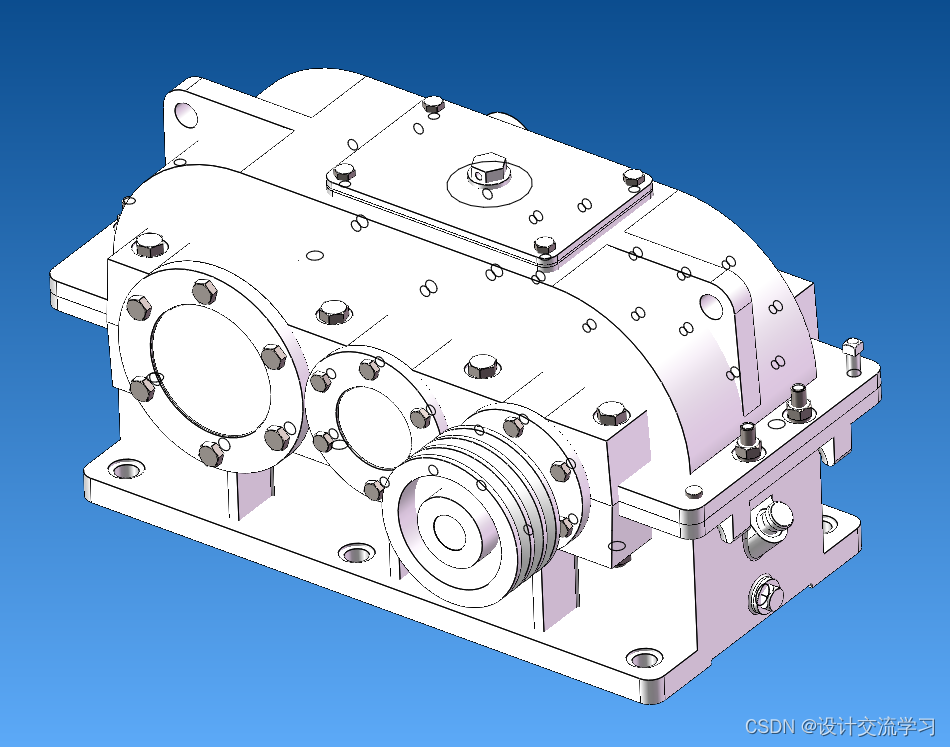

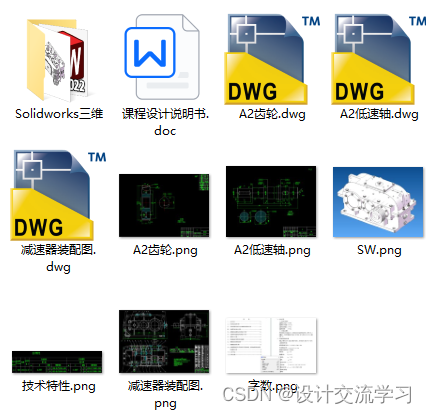

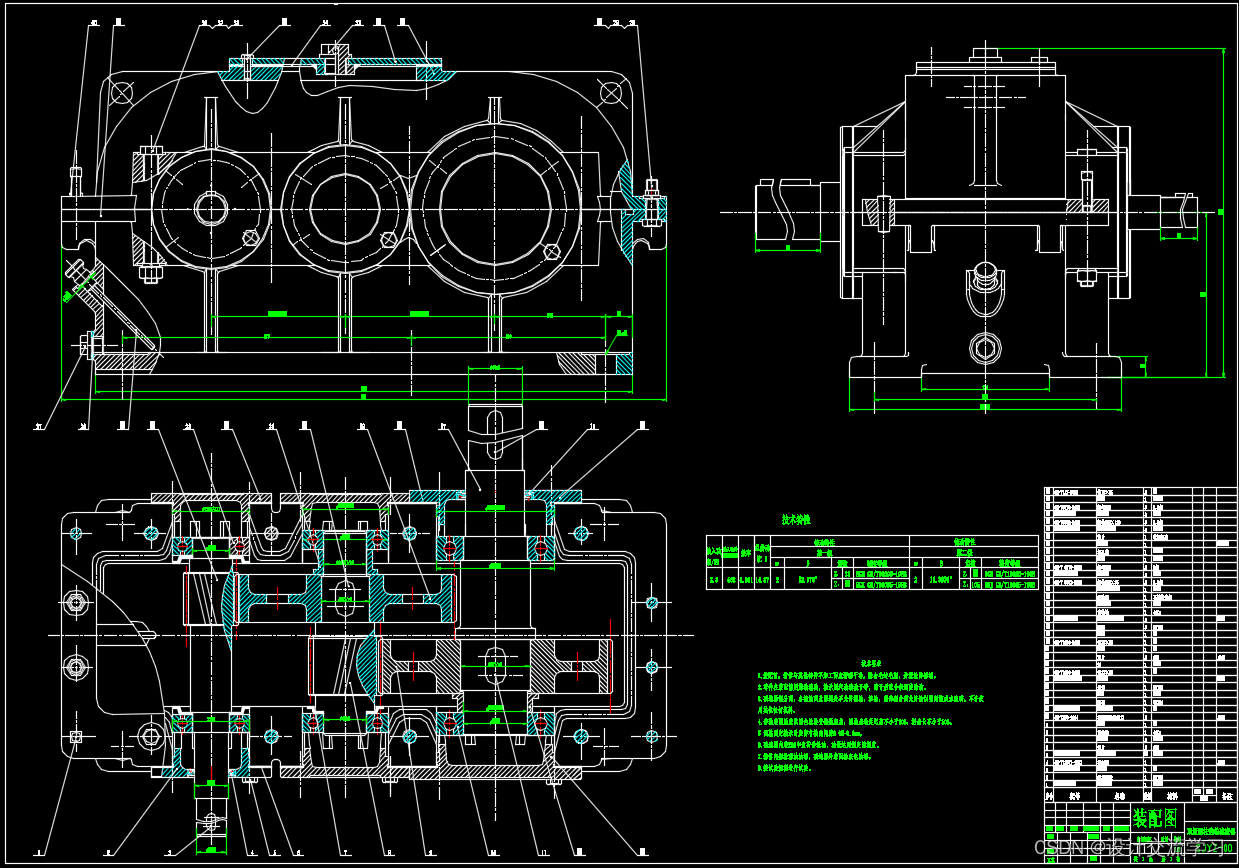

二级减速器课程设计（说明书+CAD图纸+SW三维）

目      录

• 设计任务…………………………………………………………01
• 电动机的选择计算………………………………………………01
• 传动装置的运动及动力参数的选择和计算……………………02
• 传动零件的设计计算……………………………………………04
• 高速级斜齿圆柱齿轮的设计计算………………………………06
• 低速级斜齿圆柱齿轮的设计计算………………………………12
• 轴的设计计算……………………………………………………17
• 滚动轴承的选择和寿命验算……………………………………23
• 键联接的选择和验算……………………………………………24
• 联轴器的选择计算………………………………………………24

十一、减速器的润滑方式及密封方式的选择，润滑油牌号的选择及

     装油量的计算 ……………………………………………………25

十二、设计体会…………………………………………………………26

十三、参考文献…………………………………………………………27

一、设计任务

1．设计的技术数据：

运输带的工作拉力：F=2800N

运输带的工作速度：V=0.70m/s

运输带的滚筒直径：D=350mm

运输带的宽度    ：B=300mm

2．工作情况及要求：

用于机械加工车间运输工作，2班制连续工作,载荷有轻度冲击，使用5年,小批量生产。在中等规模制造厂制造。动力来源：电力三相交流380/220V。速度允差〈5%。

……
