摘要：针对制图领域，现有绘图板存在绘图幅面和绘制角度不能根据个人需求调节、携带不方便等问题，我们设计了一款多功能可折叠画图板。画图板的主要结构采用椴木和硬质塑料等轻质材料，使其携带更加轻便。画图板整体结构可以折叠，适合A2、A1图纸的制图使用。在画图板的结构设计中，基于模块化的设计思想，我们应用了蜗轮蜗杆倾角调节机构、磁力吸合机构、导轨、滑槽、抽屉、工具柜、图纸袋和牛角锁连接等结构。其中，蜗轮蜗杆机构的使用旨在调节画图板的倾斜角度，满足不同人对不同绘图角度的要求；画板内部设计的文具抽屉、资料柜、杂物盒等可满足存放丁字尺、三角板、胶带及绘图资料等制图用品的需要，设计的可拆卸文具小抽屉，既可装笔、小刀又可装碎屑，方便了工具的收藏、携带和使用；画板上端的提手和背带可方便使用者多种方式携带画图板；板面四周有四个导轨槽，制图时四个导轨可辅助绘图工具快速、准确的制图，并且可以用来接收绘图中产生的碎屑保持绘图平面的工整、洁净；磁力吸合机构配合牛角锁实现上下画板的扣合。多功能可折叠画图板操作过程简单，使用时既有灵活性又有较高的稳定性和可靠性。它的使用面广，可满足在校学生和需经常携带制图工具的广大人群需求。

关键词：画图板；多功能；可折叠；蜗轮蜗杆机构

作品内容简介

本作品根据**届机械创新设计大赛的主旨要求而设计，属于“教室使用设备”类机械，是一款功能齐全的制图辅助工具。多功能可折叠画图板与同类产品相比携带和使用方便、功能齐全、成本低。

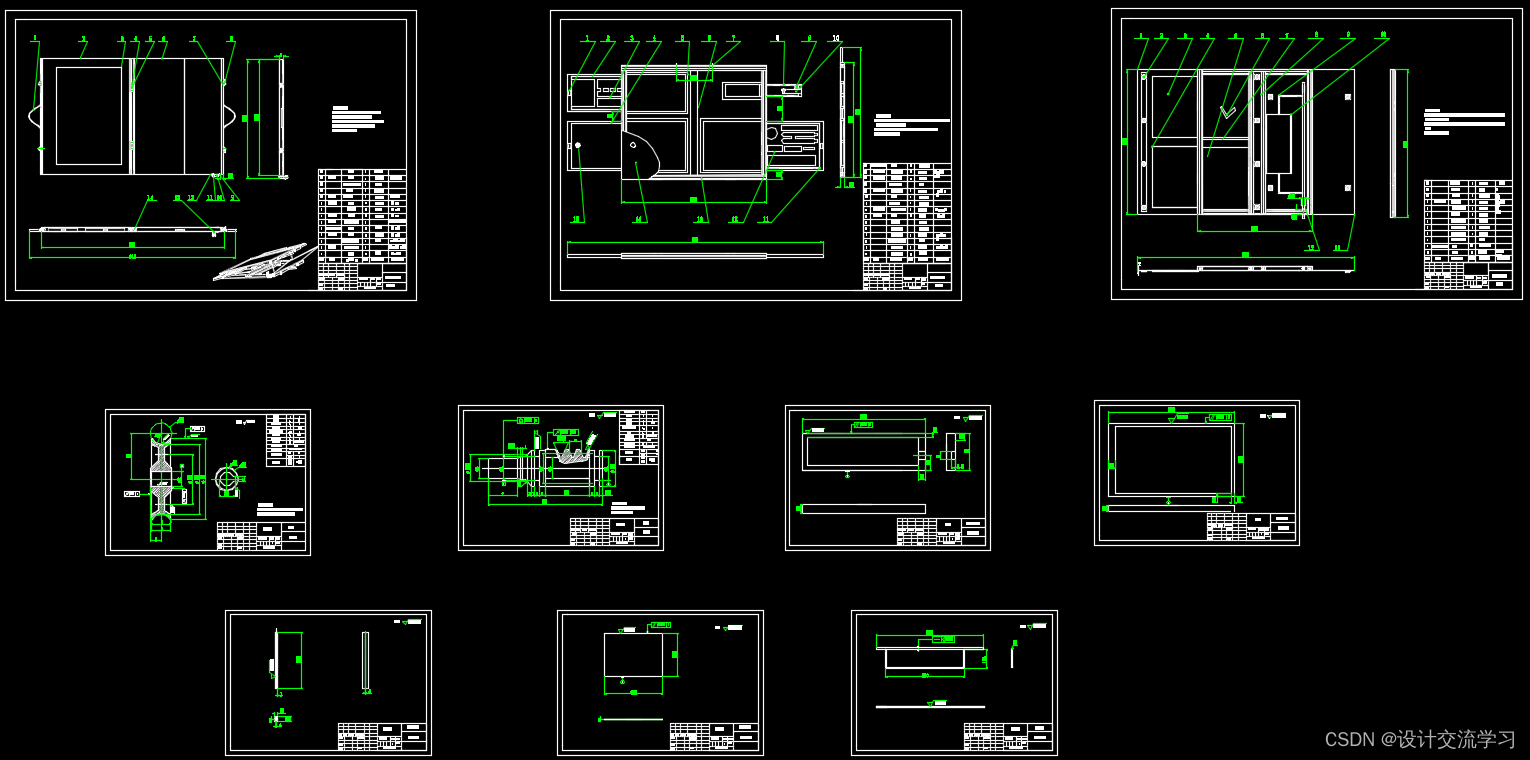

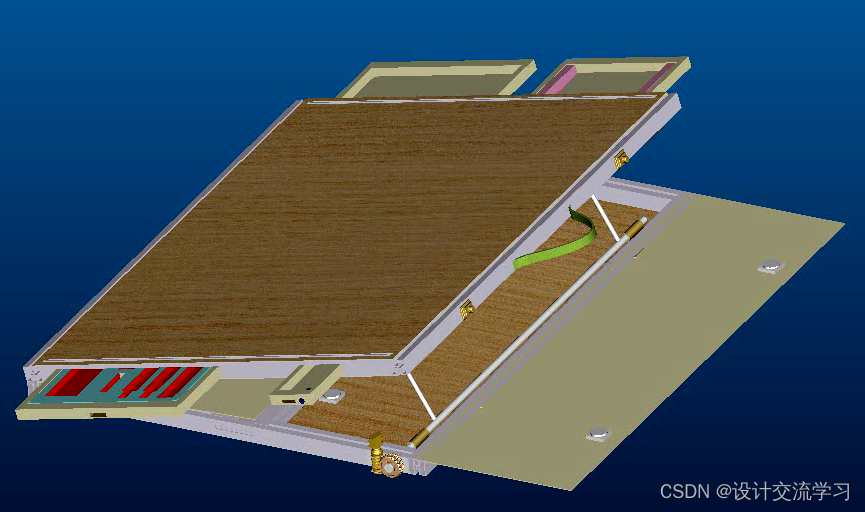

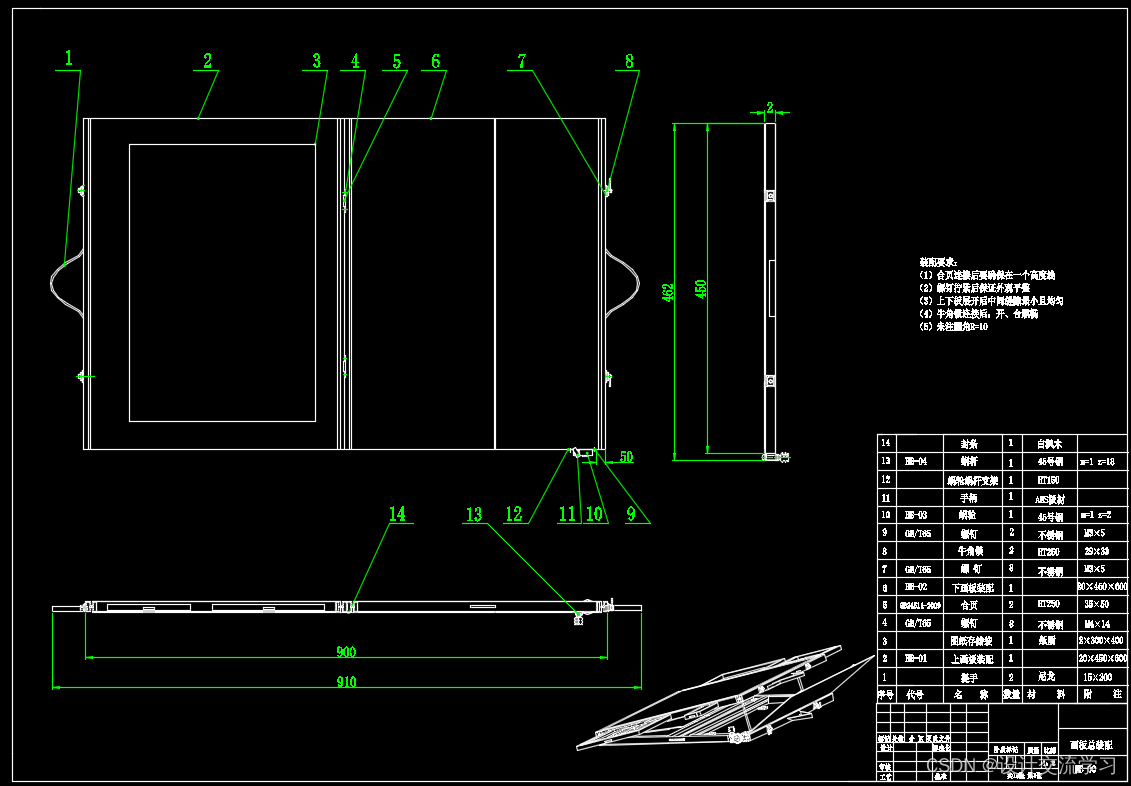

画图板的整体结构基于折叠原理，分为上下两个板面，并采用合页连接，扣合通过牛角锁连接。绘图面积可以由A2纸扩展到A1纸，因此能满足制图者对不同图纸大小的使用需求。画图板的主要结构采用椴木和硬质塑料等轻质材料粘接而成，图板整体轻巧。图板的设计过程中应用了蜗轮蜗杆机构、磁力吸合结构、抽屉结构、导轨、牛角锁连接结构等，整体设计基于模块化思想。

画图板的主要功能如下：

（1）整体外形尺寸可根据需要由A2图纸大小扩展至A1图纸大小，能满足不同图纸大小的使用需求。

（2）采用具有自锁功能的蜗轮蜗杆机构可实现画图板水平角度的任意调节，能满足不同人的作图舒适角度需要。

（3）画板内部设计的文具抽屉、资料柜、杂物盒等可满足存放丁字尺、三角板、胶带及绘图资料等制图用品的需要，设计的可拆卸文具小抽屉，既可装笔、小刀又可装碎屑。

（4）画板上端的提手和背带可方便使用者多种方式携带画图板。

（5）画图板的上板面印有刻度，方便绘图工具的准确定位。

（6）板面四周有四个导轨槽，制图时四个导轨可辅助绘图工具快速、准确的制图。

（7）上板面特有的机构可通过调整辅助实现剖面线、任意角度线等方便、精确的绘制。

多功能可折叠画图板操作过程简单，使用时既有灵活性又有较高的稳定性和可靠性。多功能可折叠画图板集所有作图要素于一身，可谓手工绘图的加工中心。它的使用面广，可满足在校学生和需经常携带制图工具的广大人群需求。

……
