XX届毕业设计（论文）任务书
专业：数控技术 班级：数控 姓名： 学号：
一、设计题目(附图)：
零件机械加工工艺规程制订及第 工序工艺装备设计。
二、设计条件：
l、零件图； 2、生产批量：中批量生产。
三、设计内容：

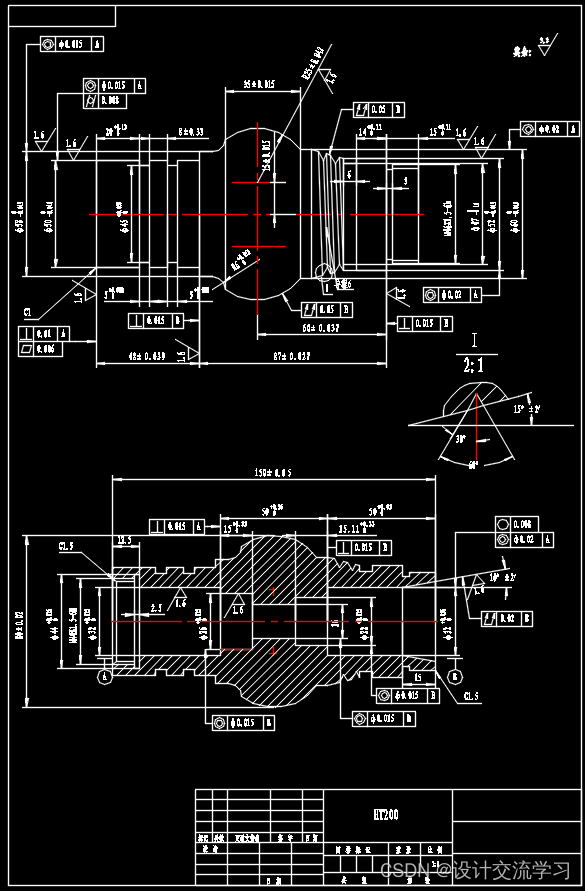

1、零件图分析：l）、零件图工艺性分析（结构工艺性及技术条件分析）；2）、绘制零件图；

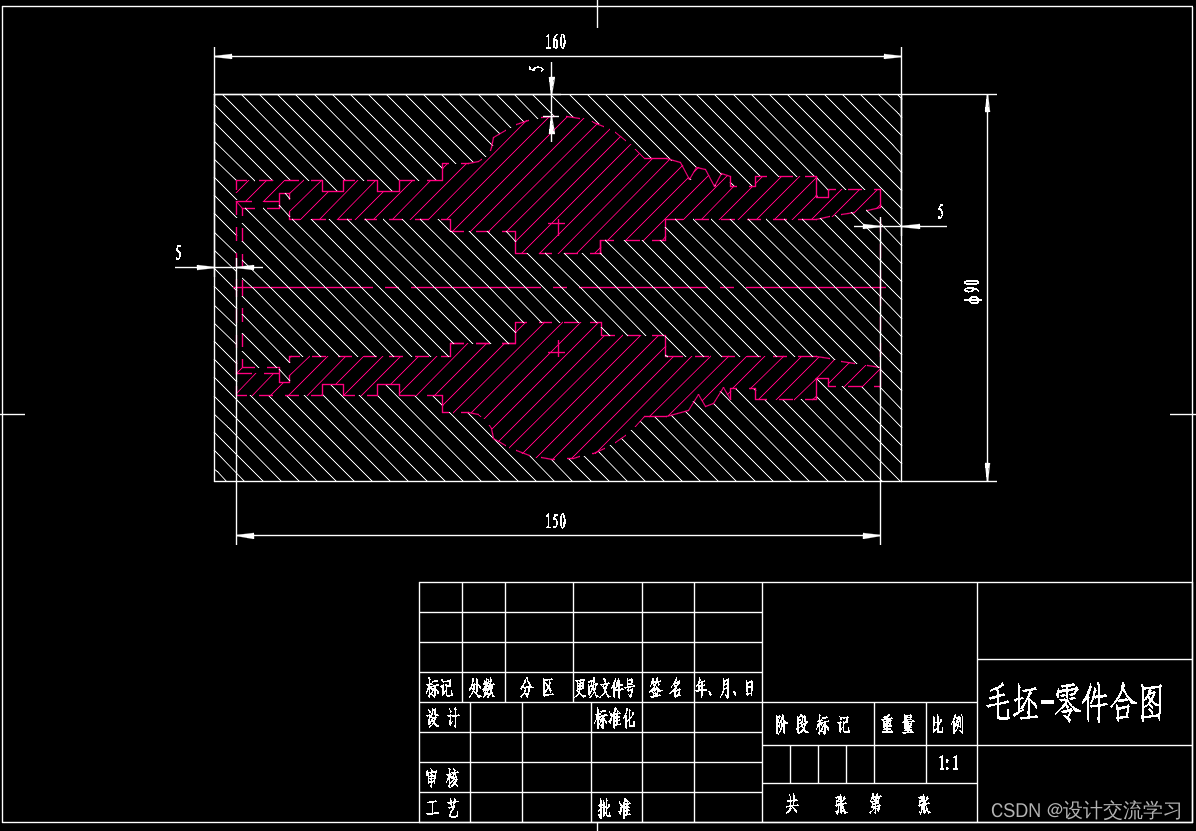

2、毛坯选择： 1）、毛坯类型； 2）、余量确定； 3）、毛坯图。
3、机械加工工艺路线确定： 1）、加工方案分析及确定； 2）、基准的选择；3）、绘制加工工艺流程图（确定定位夹紧方案）。

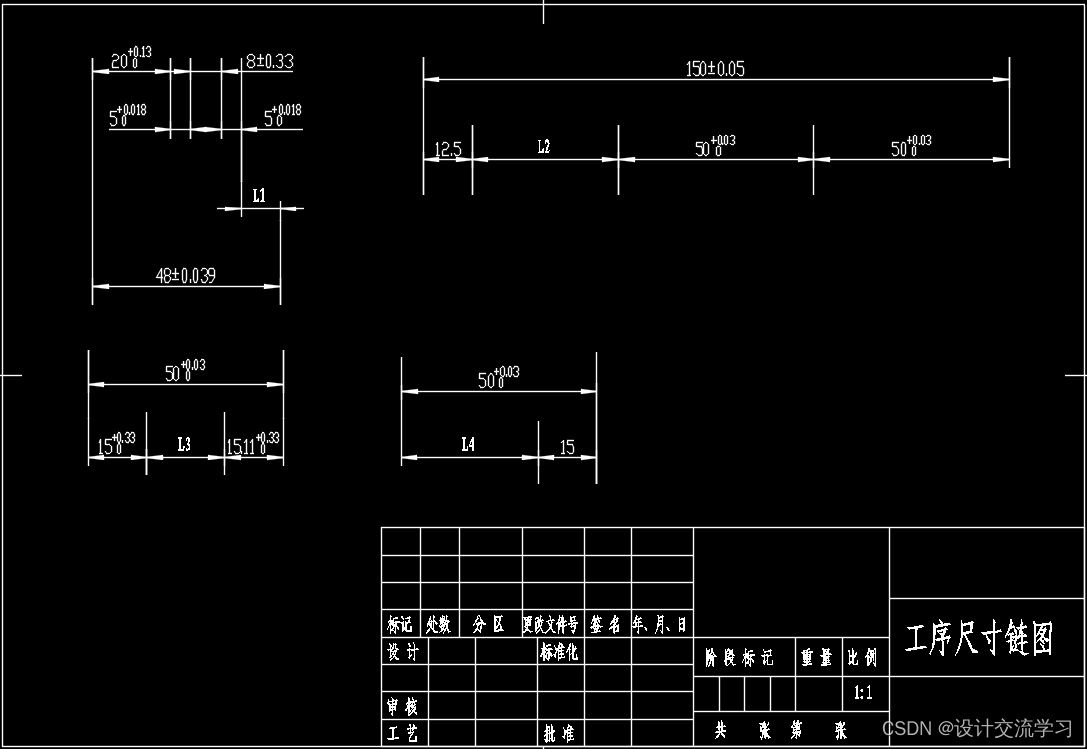

4、工艺尺寸及其公差确定： 1）、基准重合时（工序尺寸关系图绘制）； 2）、利用尺寸关系图计算工序尺寸； 3）、基准不重合时（绘制尺寸链图）并计算工序尺寸。
5、设备及其工艺装备确定：
6、切削用量及工时定额确定： 确定每道工序切削用量及工时定额。
7、工艺文件制订： 1）、编写工艺设计说明书； 2）、填写工艺规程；（工艺过程卡片和工序卡片）

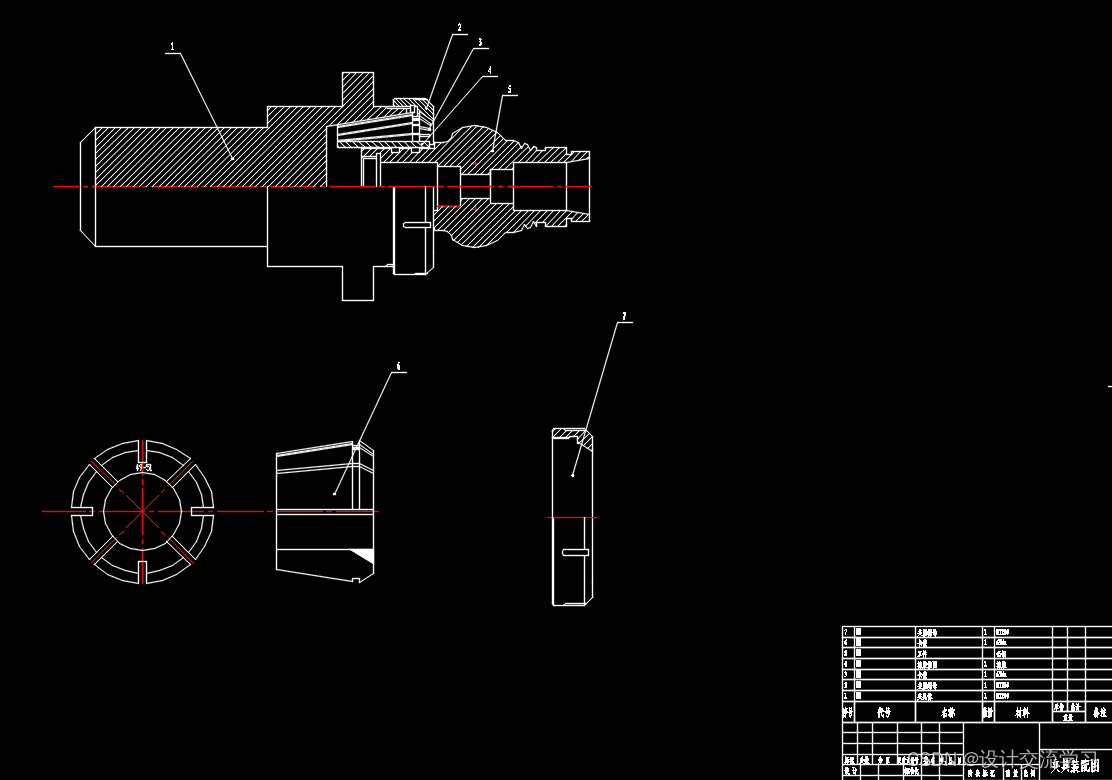

8、指定工序机床夹具设计： 1）、工序图分析； 2）、定位方案确定； 3）、定位误差计算； 4）、夹具总装图绘制。

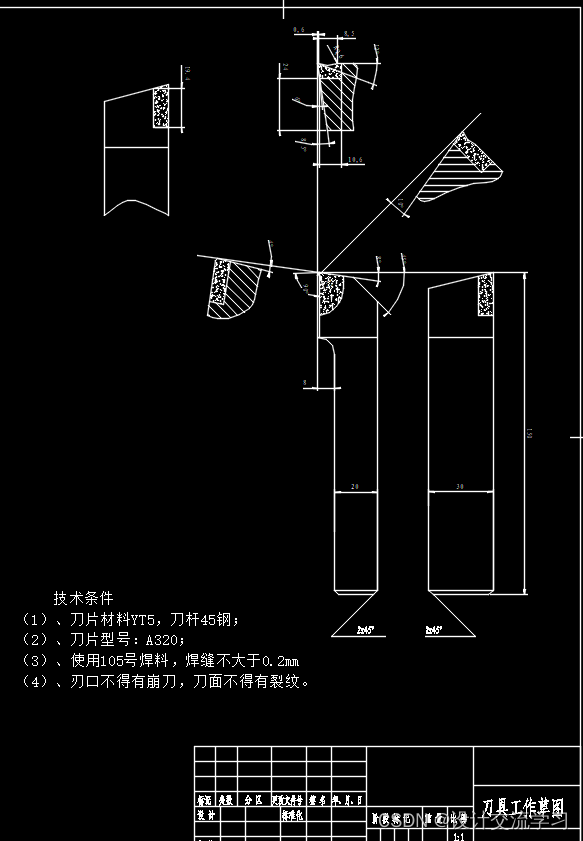

9、刀具、量具没计。（绘制刀具量具工作图）

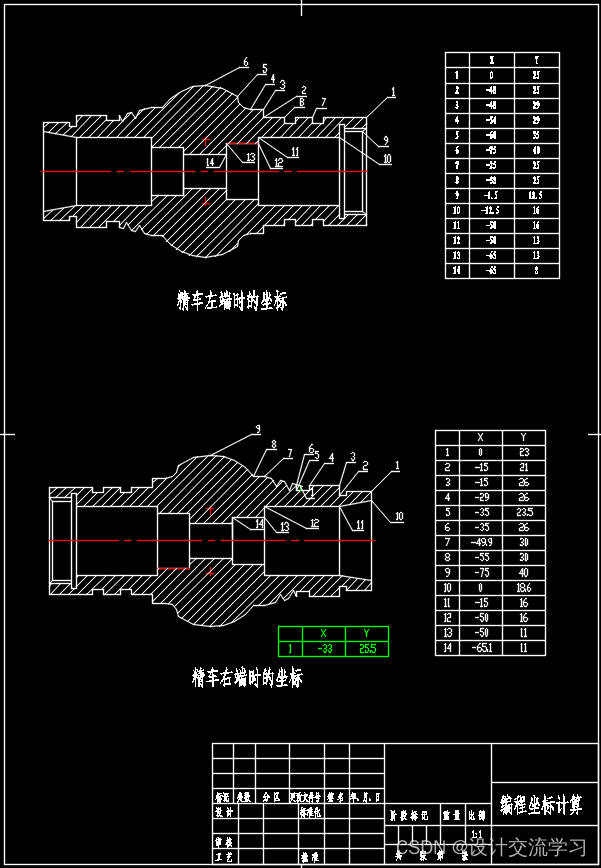

10、某工序数控编程程序设计。
四、上交资料（除资料2使用标准A3手写外，其余电子文稿指导教师审核后，打印上交）
1、零件机械加工工艺规程制订设计说明书一份；（按统一格式撰写）
2、工艺文件一套（含工艺过程卡片、每一道工序的工序卡片，工序附图）；
3、机床夹具设计说明书一份；（按统一格式撰写）
4、夹具总装图一张（打印图纸）；零件图两张以上（A4图纸）；
5、刀量具设计说明书一份；（按统一格式撰写）
6、刀具工作图一张（A4图纸）；量具工作图一张（A4图纸）。
7、数控编程程序说明书
五、起止日期：
年 月 日一 年 月 日(共8周)
六、指导教师：
七、审核批准：
教研室主任： 系主任：
年 月 日
八、设计评语：
九、设计成绩：
年 月 日
摘 要
在本设计说明书中,我通过对零件的图形分析,零件的结构工艺性，技术要求进行仔细分析了，所设计的零件结构应便于成型，并且成本低，效率高，它的涉及面广，因此这一环节是技术的关键，以便在拟定工艺规程时采用适当的措施。材料分析,选好了加工毛坯,了解常用的毛坯种类：锻件.型材.焊接件.冷压件等，还有毛坯是根据零件要求的形状，工艺尺寸等方面而制成的进一步加工使用的生产对象。在制订零件的工艺规程时，正确的选择工件的基准有着很重要的意义，应划分阶段一般分粗加工、半精加工和精加工三个阶段。选择的机床型号是广州数控车床，广州数控教学型数控车床。另外还对加工的工序、工艺进行分析,从而手工将加工零件的全部工艺过程、工艺参数、位移数据等以规定的代码、程序格式写出,编制出了适合所选车床的程序。
关键词：零件的分析 毛坯 工艺工序 尺寸 加工路线
