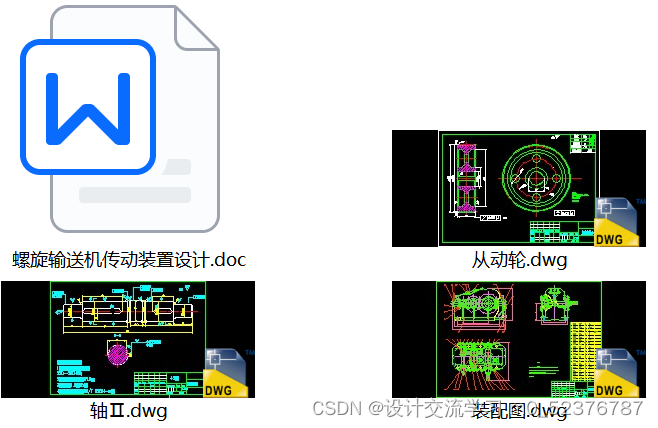

螺旋输送机传动装置设计【3CAD+课程设计说明书】

• 设计题目

    螺旋输送机传动装置中的二级圆柱齿轮减速器

   1. 试按下列的运动简图、工作条件和原始数据，设计一带式输送机的传动装置。

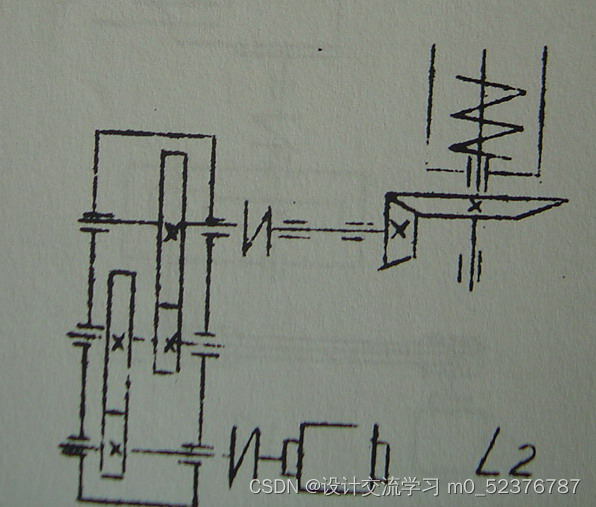

1）运动简图

2）工作条件 :

输送机连续工作，单向运转，载荷变化不大，空载起动，二班制，使用期限10年（每年工作日300天），两班制工作，输送带速度容许误差为±5%。

     3）原始数据：

原始数据	1
工作轴功率(kw)	1.8
工作轴转速（r/min）	75



     4）设计内容

1、电动机的选择及运动参数的计算；

2、三角带的传动设计；

3、齿轮传动的设计；

4、轴的设计；

5、滚动轴承的选择及验算（低速轴）；

6、键的选择计算及强度校核（低速轴）；

7、联轴器的选择；

8、润滑油及润滑方式的选择；

目录

1.设计计划任务书﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎1~2

2.传动方案说明﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎3

3.电动机的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎3

4.传动装置的运动和动力参数﹎﹎﹎﹎﹎﹎﹎﹎3~6

 5.传动件的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎6~21

6.轴的设计计算﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎22~38

7.联轴器的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎22~23

8.滚动轴承的选择及计算﹎﹎﹎﹎﹎﹎﹎24,38~40

9.键联接的选择及校核计算﹎﹎﹎﹎﹎﹎41~41

10.减速器附件的选择﹎﹎﹎﹎﹎﹎﹎﹎﹎23~25

11. 其余工艺的选择﹎﹎﹎﹎42

11.设计小结﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎43~44

12.参考资料﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎﹎44

…………

…………
