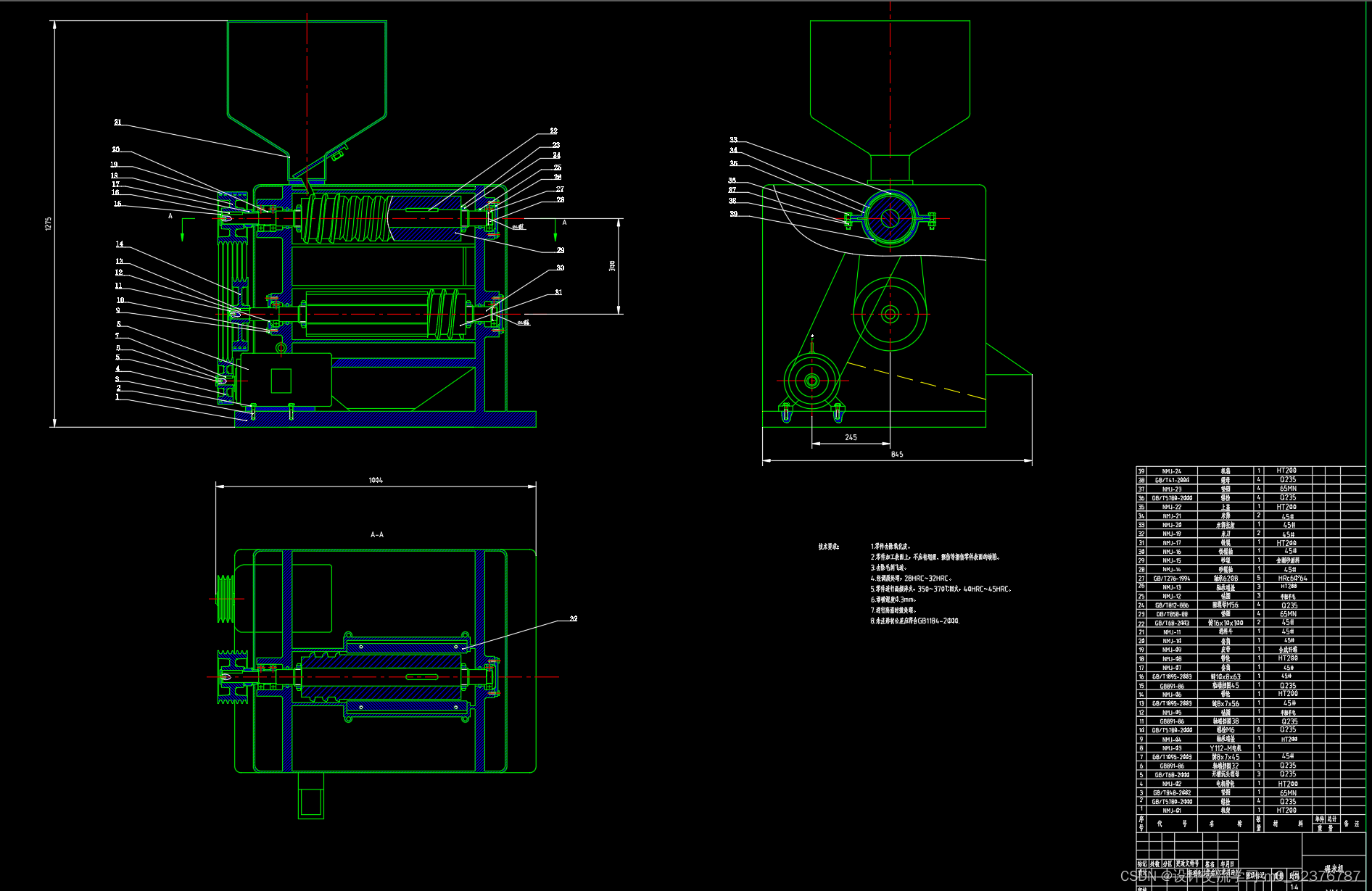

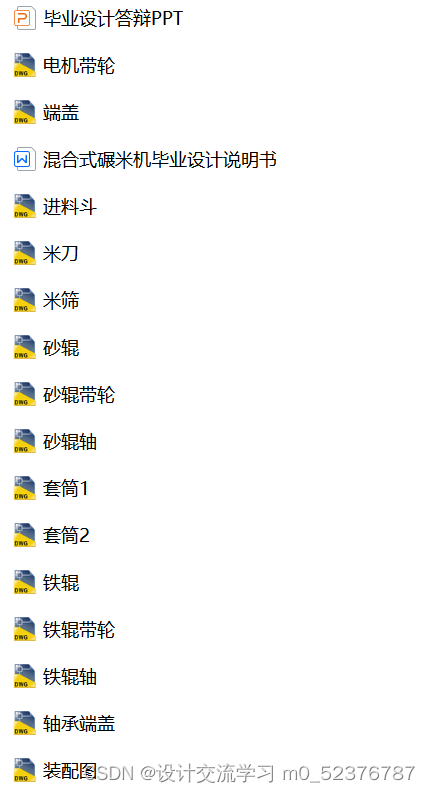

混合式碾米机的设计【说明书+15张CAD图纸+答辩PPT】

摘  要：

混合式碾米机是一种传统的碾米机，主要用来把稻谷直接碾成白米，并将米、细糠、小碎米、谷嘴自动分离，不需要经风车或筛子分离。混合式碾米机与同类型其他碾米机相比较，具有高产量，低电耗的优点。本机结构紧凑，操作简便，安装轻易，设有除尘装置，用于集糠并减少环境污染，性能优越，工作可靠，是广大农村、集镇稻谷加工的优良机械。

关键词：旋转推进器；砂辊筒；米刀；米筛；米糠分离

Abstract:

 Hybrid rice mill is a traditional rice mill is mainly used to directly crushed rice paddy and rice, fine bran, broken small, isolated valley mouth automatically, without separation by a windmill or a sieve. Hybrid rice mill compared with the same type of other rice mills, with a high yield, low power consumption advantages. The machine structure is compact, easy to operate, easy to install, with a dust collector for collection bran and reduce environmental pollution, superior performance, reliable, the vast rural areas, excellent rice processing machinery market town.

Keywords: rotating propellers; sand rollers; meters knife; rice sieve; bran separation.

目录

一、绪 论 5

1.1碾米工业在国民经济中的作用和地位 5

1.2碾米工业的任务 5

二、碾米的基本原理及机型 5

2.1碾米的基本原理 5

2.2碾米机的分类 6

三、参数选择 6

3.1  碾白压力 6

3.2 单位产量碾白运动面积 7

3.3  向心加速度 8

四、碾米机的结构设计 10

4.1进料装置 10

4.2碾白室

4.3排料装置 14

4.4传动部分 15

五 、碾米机的操作与维护 20

5.1碾米机的操作调整

5.2碾米机的维护保养

八、参考文献 24

致谢

一、  绪 论

1.1  碾米工业在国民经济中的作用和地位

   碾米工业是粮油工业的重要组成部分。我国稻谷产量占世界第一位，全国约有三分之二的人口以稻谷为主要食粮。稻谷含有大量淀粉，还含有脂肪、蛋白质、纤维素、钙、磷等无机物及各种维生素，是生活的必需品。稻谷加工后得到的副产品也有多种用途，如：稻壳可以做燃料、酿酒辅助材料、包装和保温填充料，以及生产稻壳板等，米糠可以酿酒等。可见，碾米工业对保障供给，保证人民身体健康，提高人民生活水平,促进中国的现代化建设起着重要的作用

1.2 碾米工业的任务.

   不过,新中国成立的碾米工业取得了很大的发展和进步,但碾米工业和科技水平还需要进一步提高生产管理水平。现在需要做好以下几点:

   1、进一步提高碾米工业的生产技术水平，充分调动现有工厂人员和设备的效率。碾米工业生产技术水平的高低与产品质量、出米率、电耗和加工成本有密切关系，所以提高碾米工业生产技术水平是保证成品质量，提高出米率，降低生产成本，提高劳动处生产率的前提。

   2、 积极开展碾米工业科学研究和探索。实现粮油工业现代化的最根本问题是要不断提高科学生产技术水平。

   3、加强技术管理，建立和健全合理的技术管理体制和制度。

   4.研制、开发新型高效的机电一体化碾米设备。

   5、培训技术人才。

…………
