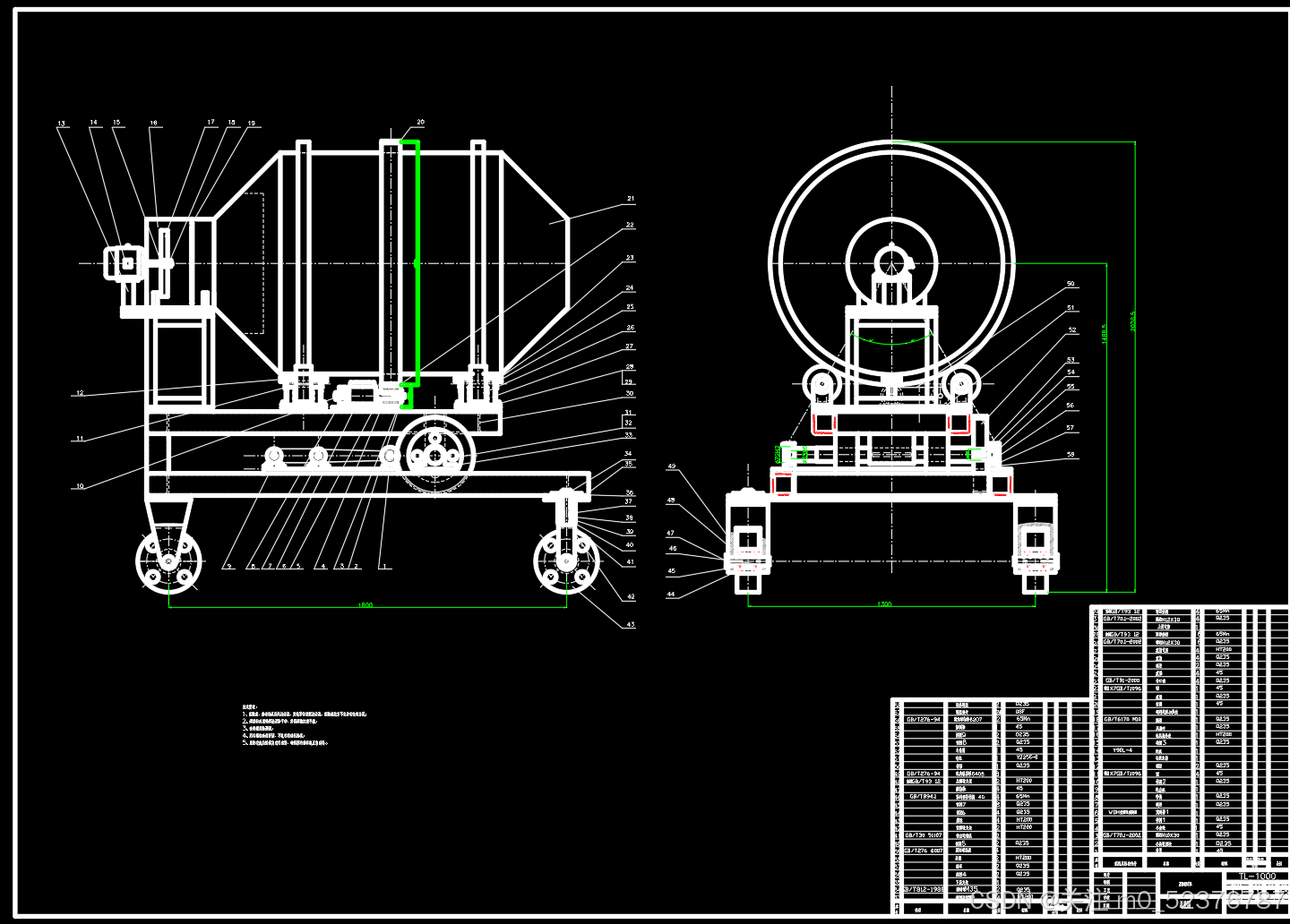

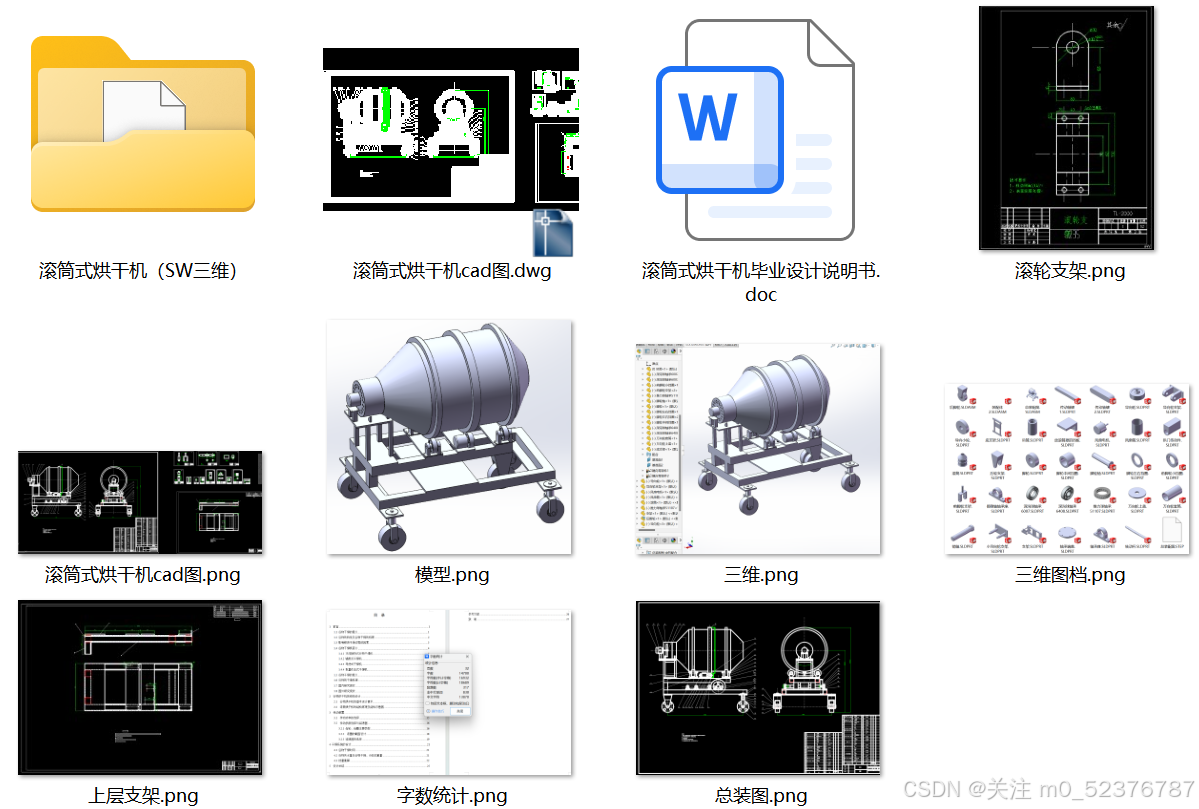

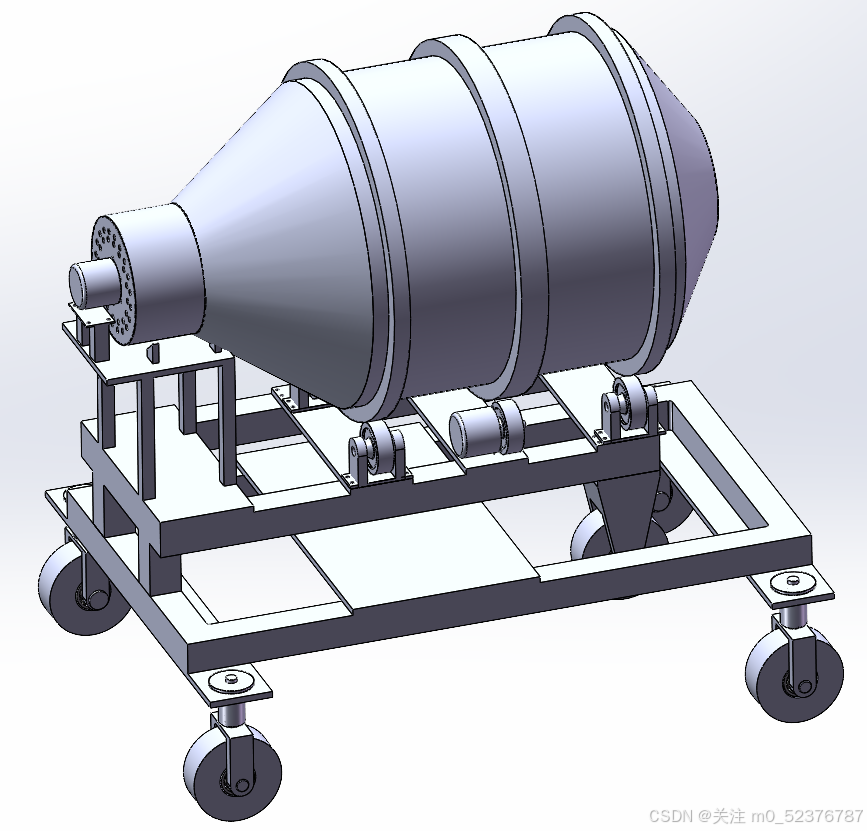

滚筒式烘干机毕业设计【含cad图纸、SW三维、说明书】

目  录

1  前言    1
1.1 谷物干燥的意义    1
1.2 谷物的特性及谷物干燥的机理    2
1.3 影响粮食干燥过程的因素    3
1.4 谷物干燥机简介    4
1.4.1 对流换热式谷物干燥机    4
1.4.2 辐射式干燥机    8
1.4.3 导热式干燥机    9
1.4.4 批量作业式干燥机    9
1.5 谷物干燥的意义    10
1.6 谷物的干燥机理    10
1.7 国内研究现状    11
1.8 国外研究现状    11
2  谷物烘干机的结构设计    13
2.1  谷物烘干机的基本设计要求    13
2.2  滚筒烘干机的结构原理及结构示意图    13
3  传动装置    15
3.1  传动功率的选择    15
3.2  传动参数选择与减速器    16
3.2.1 齿轮、齿圈主要参数    16
3.2.2  滚圈的截面设计    18
3.2.3 减速器的选择    19
4 干燥系统的设计    21
4.1 谷物干燥时间    21
4.2 谷物失水量及谷物干燥、冷却后重量    21
4.3 热量衡算    22
5  设计总结    25
参考文献    26
致  谢    27

摘  要
我国粮食产量大，而刚收获的粮食需降水处理后才可储藏，每年因为不及时干燥而损失的粮食多达几十万吨，本设计针对这一问题设计一台粮食干燥机，在设计时考虑冬季温度、干燥成本、干燥工艺，燃料等问题，并采用CAD软件制图，使之能明确的表达干燥机的整体结构。滚筒式谷物烘干机是对流传热连续干燥方式作业的一种干燥机，它广泛地被用来作为谷物干燥、草籽干燥以及草粉干燥。滚筒干燥机的特点是以滚筒作为干燥室，在滚筒内壁设有抄板，谷物在滚筒内的移动主要依靠谷物自身的重力进行移动，抄板起在干燥过程中对谷物有一个翻炒作用，谷物在滚筒内受到抄板的作用不断被抄起又落下而不断地翻动，使谷物颗粒能与干燥热风有最大的接触面积，使得谷物在其中受热均匀，从而让谷物得到较为均匀的干燥，保证快干燥的品质；同时抄板还对滚筒内的谷物具有一定的引流输导作用，方便谷物干燥后的自主卸料。

关键词：滚筒烘干机；干燥；谷物

…………
