STC学习：八位数码管动态扫描

程序设计目标及程序运行结果说明
本程序是动态扫描所有的数码管，从左到右8个数码管分别显示1、2、3、4、5、6、7、8。

程序相关电路及工作原理说明

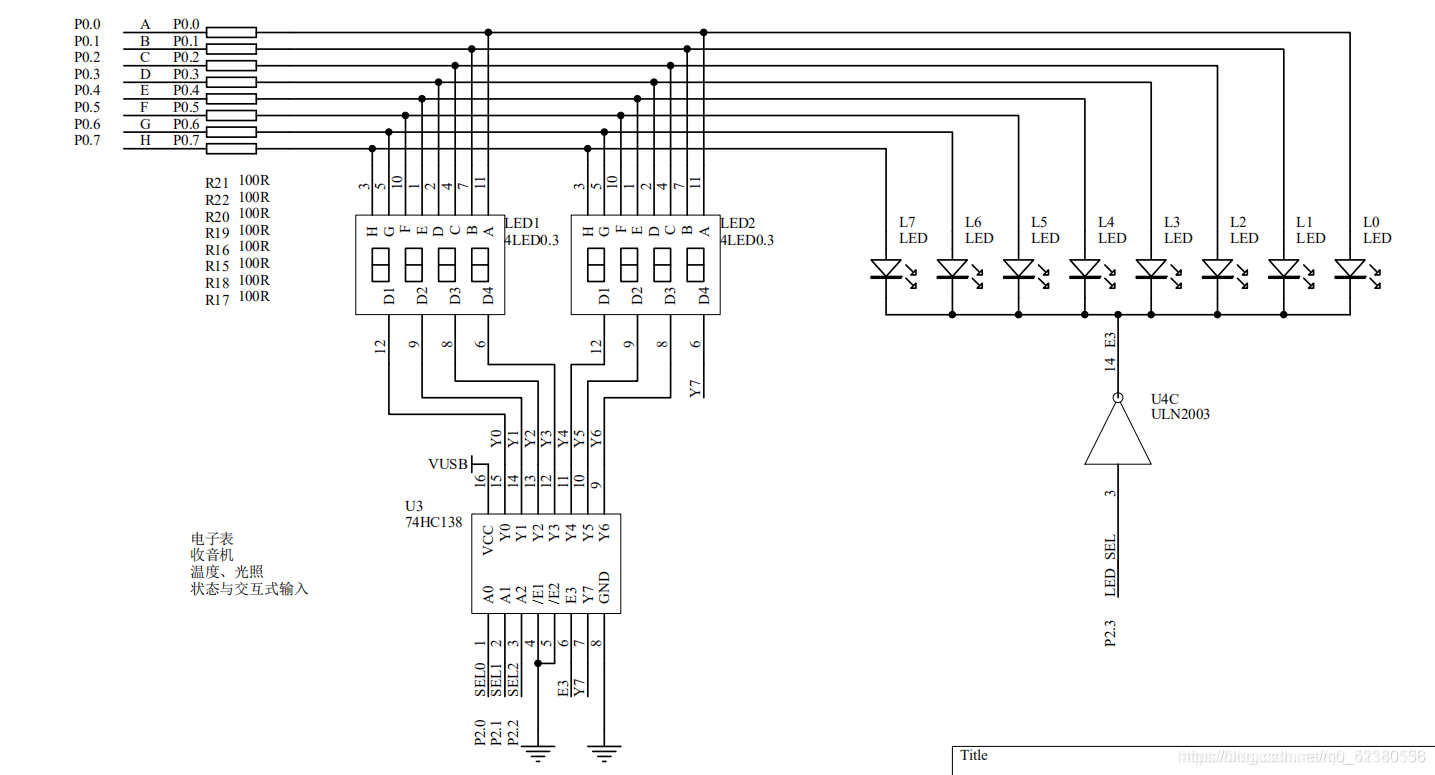

1.LED数码管电路

段选信号：P0[7…0]
位选信号：P2[2…0]
译码使能：P2.3非

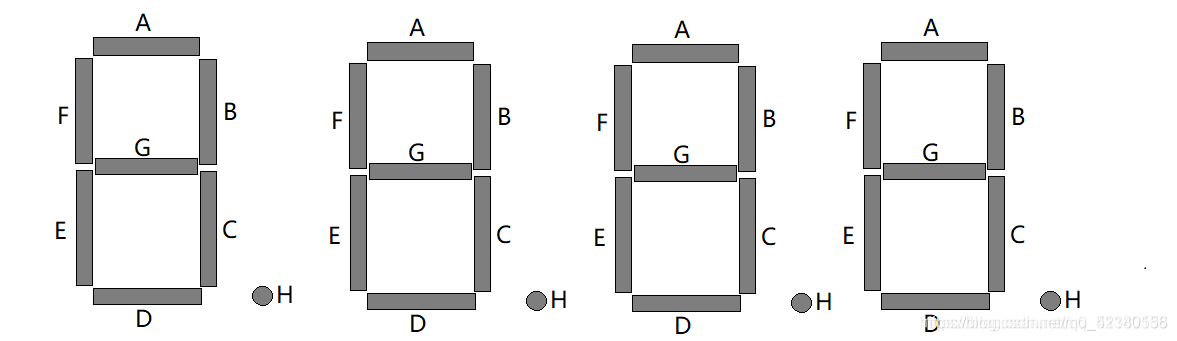

2.LED数码管引脚定义

3.工作原理
P0口的8位输出分别控制1个LED数码管的7段和一个小数点；而P2.3经反相器U4C控制74HC138的使能信号E3，结合P2.0、P2.1、P2.2这3个位选控制信号确定8个LED数码管中的哪个被点亮；电阻R15～R22为限流电阻。当段选为高、使能信号有效时，对应的LED管将会发光。通过以一定频率扫描位选信号，修改段选信号进行数码管点亮一段时间，从而给人视觉上几个数码管几乎同时显示的效果。

控制信号

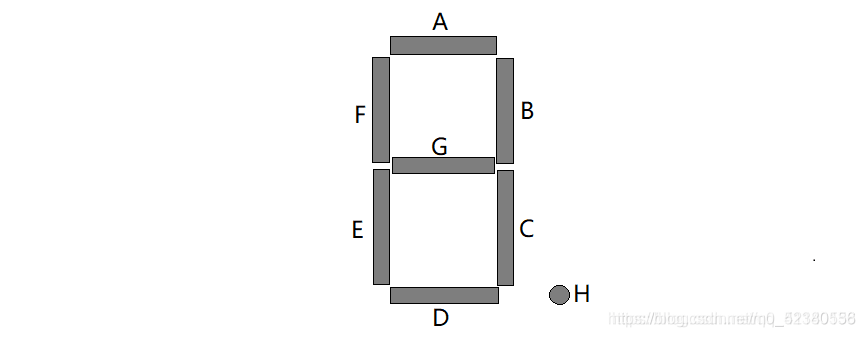

段选信号：一位数码管包含8个二极管，a-g，如图：

8个二极管共阴极，以位选信号作为使能信号
位选信号
位选信号为SEL P2[2…0]，如果位选信号为101，结果译码器译码得到0001 0000(单热点编码方式)，选择第五位数码管

点亮一位数码管
通电：每一位数码管的8个二极管阳极P0[7…0]，共阴极，P0置1
使能：位选信号有效，3-8译码器使能有效，即P2.3=1
模式：I/O模式设置为推挽输出模式(设置P0M1、P0M0、P2M1和P2M0)

扫描频率：8位数码管不可能同时亮起来，我们需要设置扫描频率，使数码管类似流水灯诸葛亮起，知识此时扫描频率很高，我们可以定义一个空循环，在主函数中设置n值来得到合适的扫描频率。

代码如下：

#include<STC15F2K60S2.H>
#define uint unsigned int
#define uchar unsigned char
//定义位选段选信号的十六进制常量
uchar duanxuan[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07, 0x7f};//段选信号
uchar weixuan[]={0x00, 0x01, 0x02, 0x03, 0x04, 0x05, 0x06, 0x07};//位选信号
void Init()
{
	P2M0=0xff;
   	P2M1=0x00;
    P0M0=0xff;
    P0M1=0x00;
}
void Delay(int n)		//延时函数
{
	while(n--);
}
uint i=0;
void main()
{
	Init();
	while(1)
	{
		for(i=0;i<8;i++)
		{
			P0=0;
			P2=weixuan[i];//位选信号P2[2..0]，下一周期扫描下一个数码管
			P0=duanxuan[i+1];//段选，设置下一个数码管显示的数值
			Delay(600);
		}
	}
}
