1.定时器初步
时钟周期:时序中最小的单位,1/时钟源频率
机器周期:单片机完成一个操作需要的最短时间
STC15系列的机器周期:
12T模式 一个机器周期=12个时钟周期
1T模式 一个机器周期=1个时钟周期
对于常用的12M晶振:
12T模式 一个机器周期为1us
1T模式 一个机器周期为1/12us
. 机器周期是1us,就是说每1us产生一次计数,就拿50ms来说,这是你想要的计时,意思是,对机器周期进行50000计数就可以得到我想要的,可T0是一个可以对机器周期能进行65536次计数,也就是说我想要的50ms不能让T0溢出,怎么办,那么先给这个定时器里面放些数,放多少,就是我们想要的50ms再加上一个多少就能等于65536,也就是65536和50000的差值,这个值就是我们说的初值。
. 为什么除以256,因为我们的计时器是两个8位组成的,那么要把那些差值装进这两个8位,那么低8位最多能装256个机器周期,那么256计满了就用高8位的,就是说低8位满一次高8位加1,那么高8位装多少,低8位就满了几次,算法就是用差值除一下256取其整数,剩下的,就是还剩了小于256次数的就放在低8位,就是差值 的余数。如果我要放一个超过256的数,肯定是超过先放高八位,把剩下的部分放在低八位中了,TH0=(65536-50000)/256就是把TL0中放不下的部分放在TH0中,再把剩下的部分放在TH0中。
oid timer0() interrupt 1
{
TH0=(65536-50000)/256;
TL0=(65536-50000)%256;
flag++;
if(flag==20)//当定时到1秒时执行花括号里面的语句
{
}
}

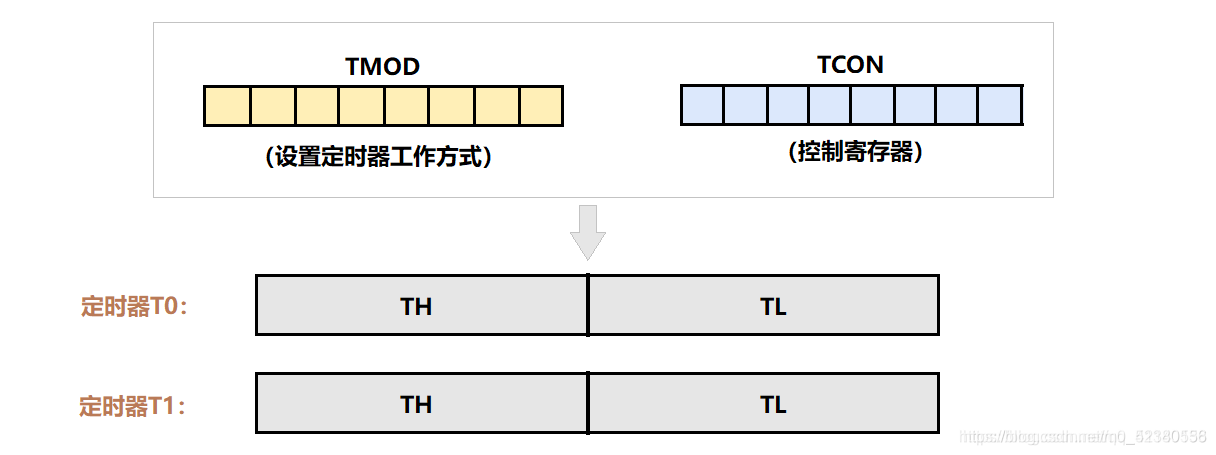

单片机通常有2个16位可编程定时/计数器,即定时器T0和T1,T0和T1均可分为高8位TH和低8位TL。与定时/计数器相关的有两个特殊功能寄存器:模式控制寄存器TMOD和控制寄存器TCON,它们控制了定时器的工作,如下图:
2.定时器使用
计时器工作方式寄存器TMOD
TMOD:8位分为两组,高四位控制T1,低四位控制T0
GATE | C/T* | M1 | M0 | GATE | C/T* | M1 | M0 |
---|
如果我们使用一个定时器,那么只要设置对应的4位就可以了:
位符号 | 描述 |
---|---|
GATE | 门控位,为0时以TR1TR0来启动定时器运行,为1时依靠中断/TR启动定时器运行 |
C/T* | 为0:定时器模式 |
M1/M0 | 工作方式的选择,有4种工作方式 |
M1 | M2 | 工作方式 |
---|---|---|
0 | 0 | 方式0,13位定时器/计数器 |
0 | 1 | 方式1,16位定时器/计数器 |
1 | 0 | 方式2,8位常数自动重新装载 |
1 | 1 | 方式3,T0分成两个8位计数器,T1停止计数 |
假如我们使用T0计时器:
TMOD | 工作方式 | 描述 |
---|---|---|
0000 0000 | 工作方式0 | 13位定时器 |
0000 0001 | 工作方式1 | 16位定时器 |
0000 0010 | 工作方式2 | 8位常数自动重新装载器 |
0000 0011 | 工作方式3 | T0分为两个8位计数器 |
模式控制寄存器TCON
TF1 | TR1 | TF0 | TR0 | IE1 | IT1 | IE0 | IT0 |
---|
低四位与外部中断有关,高四位功能如下:
TF1、TF0——计数溢出标志位:
定时器T0或T1计数溢出时,由硬件自动将此位置为1
TFx可以由程序查询,也是定时中断的请求源
TR1、TR0——计数溢出标志位:
TRx=1:启动定时器/计数器工作
TRx=0:停止定时器/计数器工作
3.中断系统
EA:控制总中断
TRx:TCON的控制位,控制计时器Tx中断

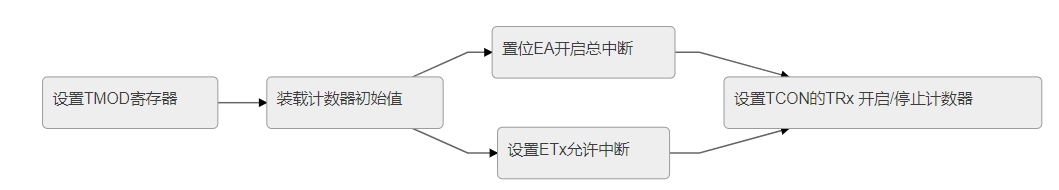

例如使用T0计时器的初始化函数:
void init()//定时1ms
{
TMOD=0x01;//设置工作方式1
TH=(65536-1000)/256;//设置TH初始值
TL=(65536-1000)%256;//设置TL初始值
ET0=1;//开启计时器T0中断
EA=1;//开启总中断
TR0=1;//开启计时器T0
}
4.使用中断
中断的实现
当定时器T0/T1计数计满溢出时,会导致TCON的TF置位并向CPU申请中断,CPU响应中断,执行中断函数。
中断函数:一种当有中断发生时自动执行的函数,它不需要由主函数调用执行。执行完中断函数后,定时器/计数器重新计数。
函数定义:
void fun()interrupt N
{
}
其中,interrupt N中N指的是中断的优先级,例如T0优先级高于T1,优先级高的先产生中断
