eNSP配置VLAN

实验 配置VLAN

实验目的

1. 掌握 VLAN 的创建方法
2. 掌握 Access、 Trunk 和 Hybrid 类型接口的配置方法
3. 掌握基于接口划分 VLAN 的配置方法
4. 掌握基于 MAC 地址划分 VLAN 的配置方法
5. 掌握 MAC 地址表及 VLAN 信息的查看方式

实验介绍和内容
1、实验介绍
以太网是一种基于 CSMA/CD（ Carrier Sense Multiple Access/Collision Detection）的共享通讯介质的数据网络通讯技术。当主机数目较多时会导致冲突严重、广播泛滥、性能显著下降甚至造成网络不可用等问题。通过交换机实现 LAN 互连虽然可以解决冲突严重的问题，但仍然不能隔离广播报文和提升网络质量。在这种情况下出现了 VLAN 技术，这种技术可以把一个 LAN 划分成多个逻辑的 VLAN，每个VLAN 是一个广播域，VLAN 内的主机间通信就和在一个LAN 内一样，而VLAN 间则不能直接互通,这样，广播报文就被限制在一个 VLAN 内。
本实验通过配置华为交换机设备，了解并熟悉 VLAN 技术的相关配置。

2、实验背景
某公司根据业务需求，需要对其二层网络进行VLAN 划分。 同时，VLAN 10 为特殊 VLAN，为了保证信息安全，只有某些特殊的 PC 才可以通过 VLAN 10 进行网络访问。
如实验拓扑图所示，可以在 S1 和 S2 交换机上配置基于接口划分 VLAN，把业务相同的用户连接的接口划分到同一 VLAN。同时，可以在 S2 上配置基于 MAC 地址划分VLAN，绑定特殊 PC 的 MAC 地址。

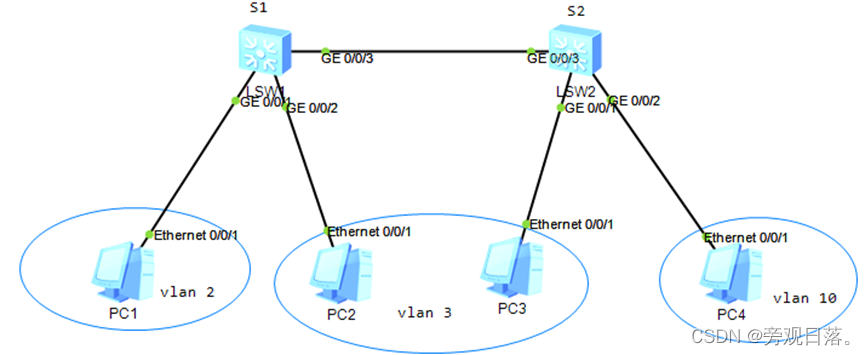

3、实验组网

实验步骤
1.实验任务配置
1.1 配置思路
1）创建 VLAN
2）配置交换机基于接口划分 VLAN
3）配置交换机基于 MAC 地址划分 VLAN
1.2 配置步骤

1)配置设备 IP 地址

pc号	IP地址
pc1	192.168.1.1/24
pc2	192.168.1.2/24
pc3	192.168.1.3/24
pc4	192.168.1.4/24

2)创建 VLAN

# 在交换机 S1 和 S2 上创建 VLAN 2、 3、 10

[S1]vlan batch 2 to 3 10
Info: This operation may take a few seconds. Please wait for a moment...done.

VLAN 2、 3、 10 创建成功。
vlan vlan-id命令用来创建VLAN并进入VLAN视图，如果VLAN已存在，直接进入该VLAN的视图。
vlan batch { vlan-id1 [ to vlan-id2 ] }命令用来指定批量创建VLAN。

[S2]vlan batch 2 to 3 10

3)配置基于接口划分 VLAN
# 配置交换机 S1 和 S2 连接终端的接口为 Access 接口， 并将接口划入对应的 VLAN

[S1]interface GigabitEthernet0/0/1
[S1-GigabitEthernet0/0/1]port link-type access

port link-type { access | hybrid | trunk }命令用来配置接口的链路类型。 可以配置接口的类型为Access、 Trunk或Hybrid。

[S1-GigabitEthernet0/0/1]port default vlan 2

port default vlan vlan-id命令用来配置接口的缺省VLAN并同时加入这个VLAN。

[S1-GigabitEthernet0/0/1]quit
[S1]interface GigabitEthernet0/0/2
[S1-GigabitEthernet0/0/2]port link-type access
[S1-GigabitEthernet0/0/2]port default vlan 3
[S1-GigabitEthernet0/0/2]quit
[S2]interface GigabitEthernet0/0/1
[S2-GigabitEthernet0/0/1]port link-type access
[S2-GigabitEthernet0/0/1]port default vlan 3
[S2-GigabitEthernet0/0/1]quit

# 配置交换机 S1 和 S2 的互联接口为 Trunk 接口， 并仅允许 VLAN 2、 3 通过

[S1]interface GigabitEthernet0/0/3
[S1-GigabitEthernet0/0/3]port link-type trunk
[S1-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3

port trunk allow-pass vlan命令用来配置Trunk类型接口加入的VLAN。

[S1-GigabitEthernet0/0/3]undo port trunk allow-pass vlan 1

undo port trunk allow-pass vlan命令用来删除Trunk类型接口加入的VLAN。
VLAN 1默认就在允许通过列表中， 若无实际业务用途， 出于安全考虑，一般要将它删除。

[S2]interface GigabitEthernet0/0/3
[S2-GigabitEthernet0/0/3]port link-type trunk
[S2-GigabitEthernet0/0/3]port trunk allow-pass vlan 2 3
[S2-GigabitEthernet0/0/3]undo port trunk allow-pass vlan 1

4)配置基于 MAC 地址划分 VLAN

如实验组网图所示，PC4模拟特殊业务 PC，假设该 PC 的 MAC 地址为： a008-6fe1-0c46。 希望该 PC 可以通过 S2 的 GigabitEthernet0/0/4、GigabitEthernet0/0/6 任意一个端口接入网络，并且通过 VLAN 10 进行数据传递。

# 配置交换机 S2，让 PC 的 MAC 地址与 VLAN 10 关联
基于MAC划分VLAN指将MAC地址与VLAN关联，按照报文的源MAC地址来定义VLAN成员，将指定报文添加该VLAN的Tag后发送。用户在变换物理位置时，不需要重新划分VLAN，提高了终端用户的安全性和接入的灵活性。

[S2] vlan 10
[S2-vlan10] mac-vlan mac-address a008-6fe1-0c46

mac-vlan mac-address命令用来配置MAC地址与VLAN关联。

# 配置交换机 S2 的 GigabitEthernet0/0/4、 GigabitEthernet0/0/5、 GigabitEthernet0/0/6接口为Hybrid 接口，并允许基于 MAC 地址划分的 VLAN 通过当前 Hybrid 接口。
在Access口和Trunk口上，只有基于MAC划分的VLAN和PVID相同时，才可以正常使用。所以基于MAC地址划分VLAN推荐在Hybrid口上配置， 可以接收多个VLAN不带标签通过。

[S2]interface GigabitEthernet0/0/4
[S2-GigabitEthernet0/0/4]port link-type hybrid
[S2-GigabitEthernet0/0/4]port hybrid untagged vlan 10

port hybrid untagged vlan命令用来配置Hybrid类型接口加入的VLAN，这些VLAN的帧以Untagged方式通过接口。

[S2-GigabitEthernet0/0/4]quit
[S2]interface GigabitEthernet0/0/5
[S2-GigabitEthernet0/0/5]port link-type hybrid
[S2-GigabitEthernet0/0/5]port hybrid untagged vlan 10
[S2-GigabitEthernet0/0/5]quit
[S2]interface GigabitEthernet0/0/6
[S2-GigabitEthernet0/0/6]port link-type hybrid
[S2-GigabitEthernet0/0/6]port hybrid untagged vlan 10
[S2-GigabitEthernet0/0/6]quit

# 配置交换机 S1 和 S2 的互联接口允许 VLAN 10 通过
交换机互联接口需要保证多个VLAN带标签通过，因此可以配置为Trunk接口。

[S1]interface GigabitEthernet0/0/3
[S1-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[S1-GigabitEthernet0/0/3]quit
[S2]interface GigabitEthernet0/0/3
[S2-GigabitEthernet0/0/3]port trunk allow-pass vlan 10
[S2-GigabitEthernet0/0/3]quit

# 配置交换机 S2， 使能 GE0/0/4、 GE0/0/5、 GE0/0/6接口基于 MAC 地址划分 VLAN 功能，
若想使通过接口的报文按照基于MAC地址划分的VLAN转发，必须使用使能接口的MAC VLAN功能。

[S2]interface GigabitEthernet0/0/4
[S2-GigabitEthernet0/0/1]mac-vlan enable
mac-vlan enable命令用来使能接口的MAC VLAN功能。
[S2-GigabitEthernet0/0/4]quit
[S2]interface GigabitEthernet0/0/5
[S2-GigabitEthernet0/0/5]mac-vlan enable
[S2-GigabitEthernet0/0/5]quit
[S2]interface GigabitEthernet0/0/6
[S2-GigabitEthernet0/0/6]mac-vlan enable
[S2-GigabitEthernet0/0/6]quit

5)查看配置信息

# 查看交换机的 VLAN 信息

[S1]display vlan

display vlan命令用来查看VLAN的相关信息。
display vlan verbose命令用来查看指定VLAN的详细信息，包括VLAN ID、类型、描述信息、状态、统计开关状态、包含的接口以及这些接口的加入方式等。

# 查看交换机的 MAC-VLAN 信息

[S2]display mac-vlan vlan 10
---------------------------------------------------------------------------------
MAC Address MASK VLAN Priority
---------------------------------------------------------------------------------
00e0-fc1c-47a7 ffff-ffff-ffff 10 0
Total MAC VLAN address count: 1

display mac-vlan命令用来查看基于MAC地址划分VLAN的配置信息。

1.3 结果验证
检测设备连通性，验证 VLAN 配置结果
1）在 PC2上执行 Ping 命令，使得 PC2 可以 Ping 通PC3。
2）在 PC1上执行 Ping 命令，使得 PC1与谁都无法 Ping 通。
3）在 PC4上执行 Ping 命令， 目的为 PC1， 并在 S1 和 S2 互联链路上抓包，使得 PC1无法 Ping 通PC4，但是可以抓到带 VLAN 10 标签的数据帧。
4） 在 S1 和 S2 上通过 display mac-address verbose， 查看交换机的 MAC 地址表。
