要计算SCA：填洼——流向——流量——栅格计算单位面积汇流量

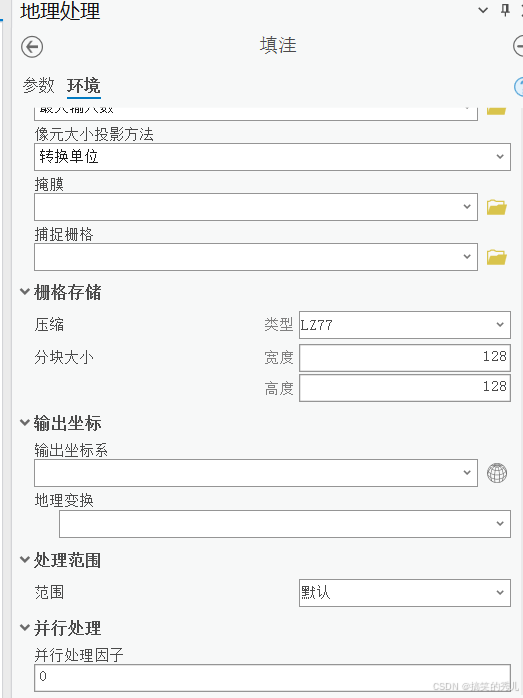

填洼不成功什么都没有的话，把这个并行处理改成0，就行了

今天过了两关书生实战营，也不要忘了学习GIS。

今天学啥呢？今天学
【实用教程】基于GIS和DEM的地形地貌特征提取与分析—以河北省为例（附详细步骤）_河北省dem-CSDN博客

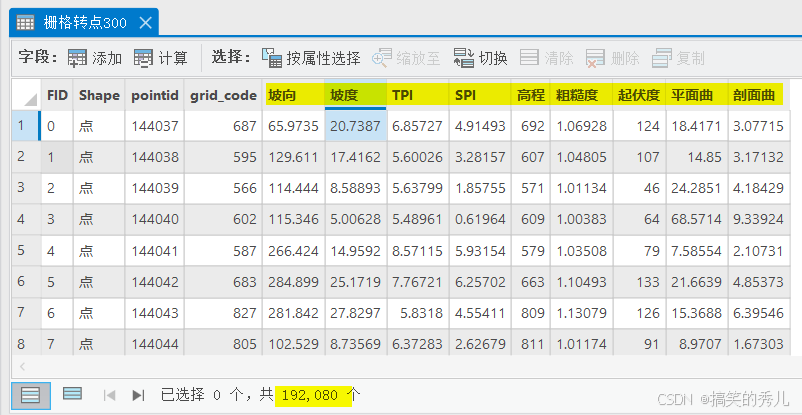

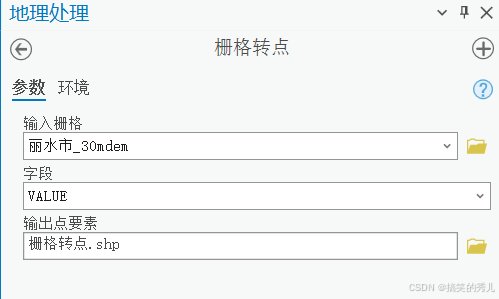

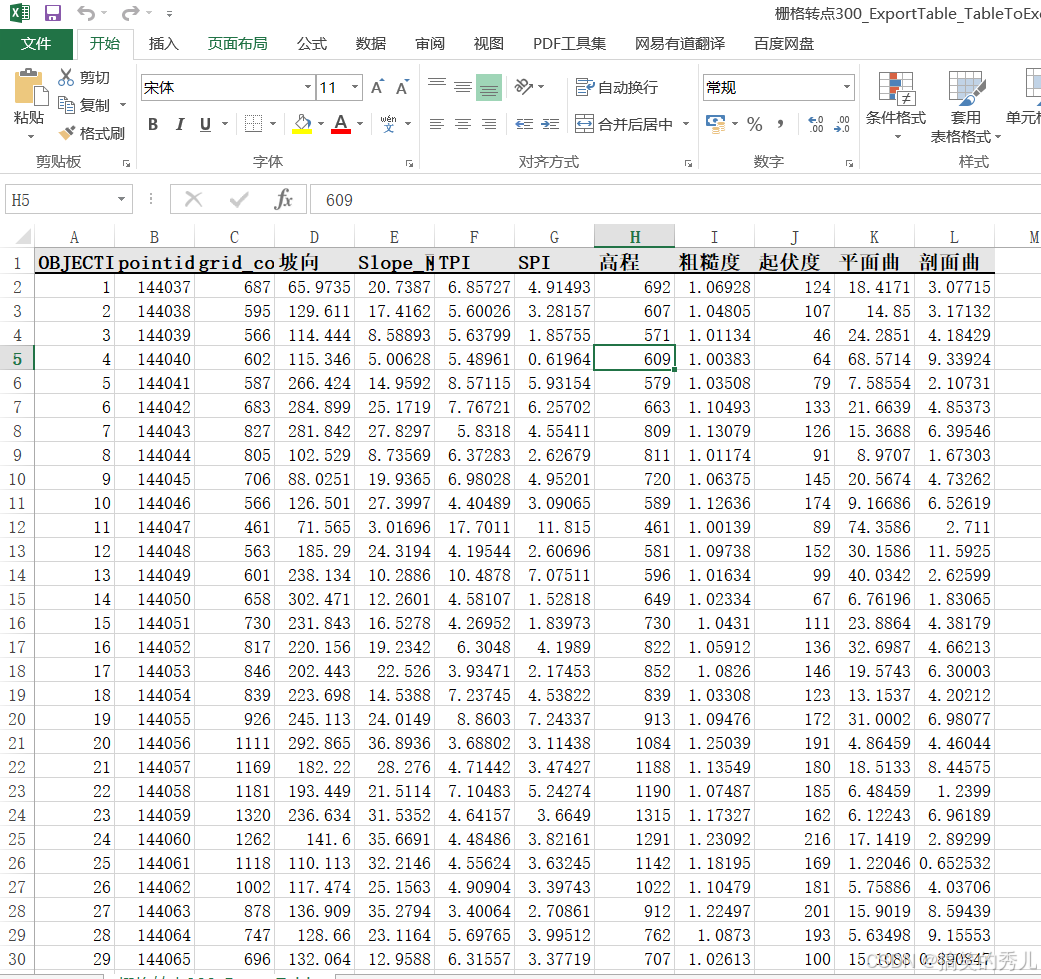

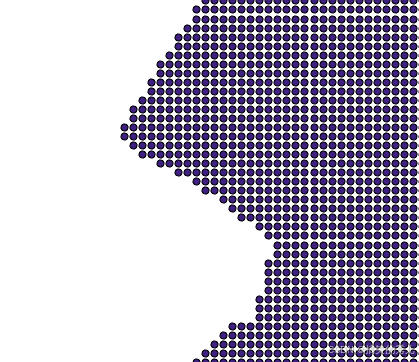

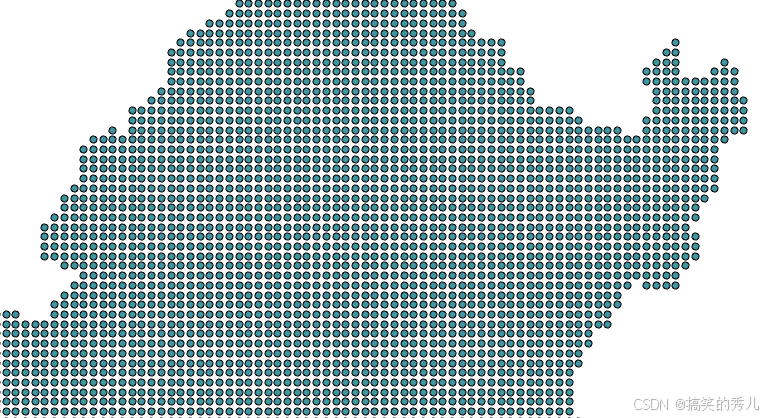

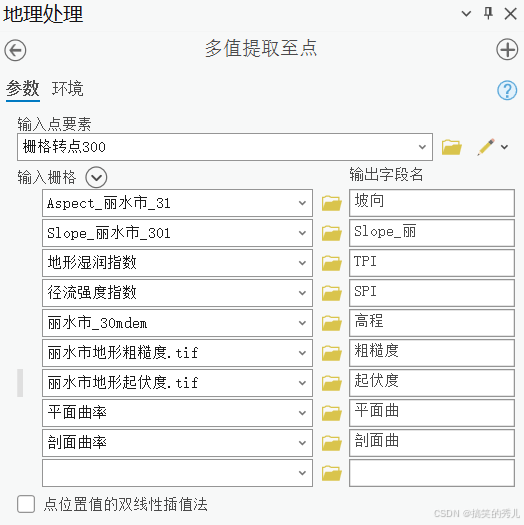

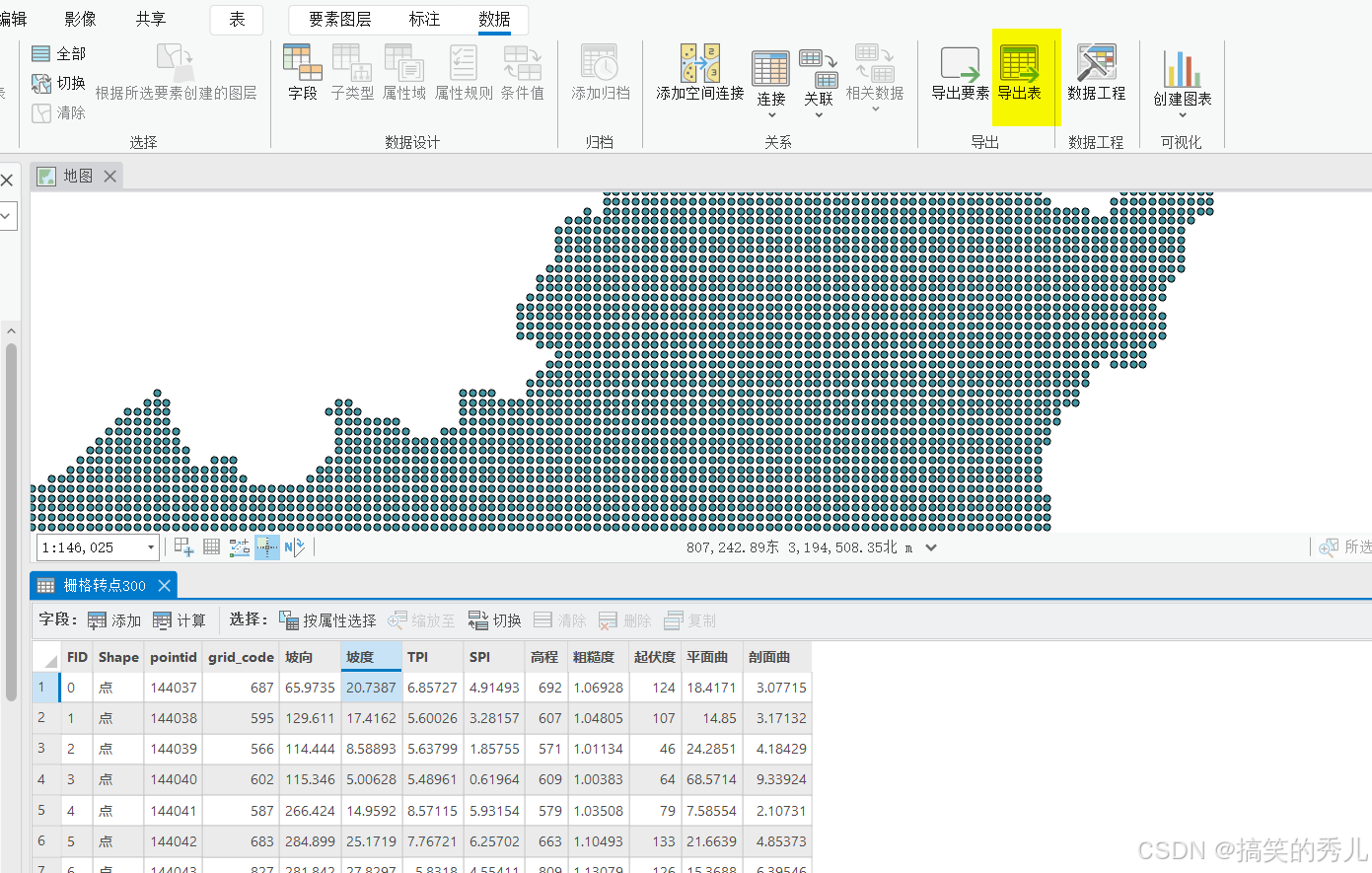

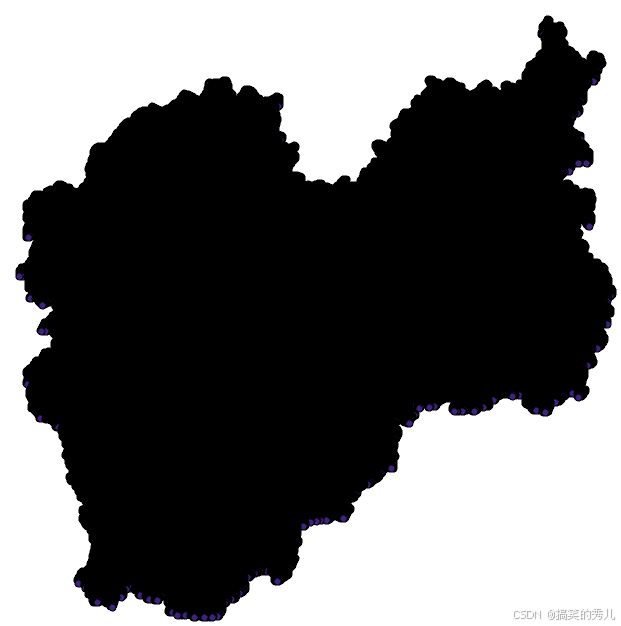

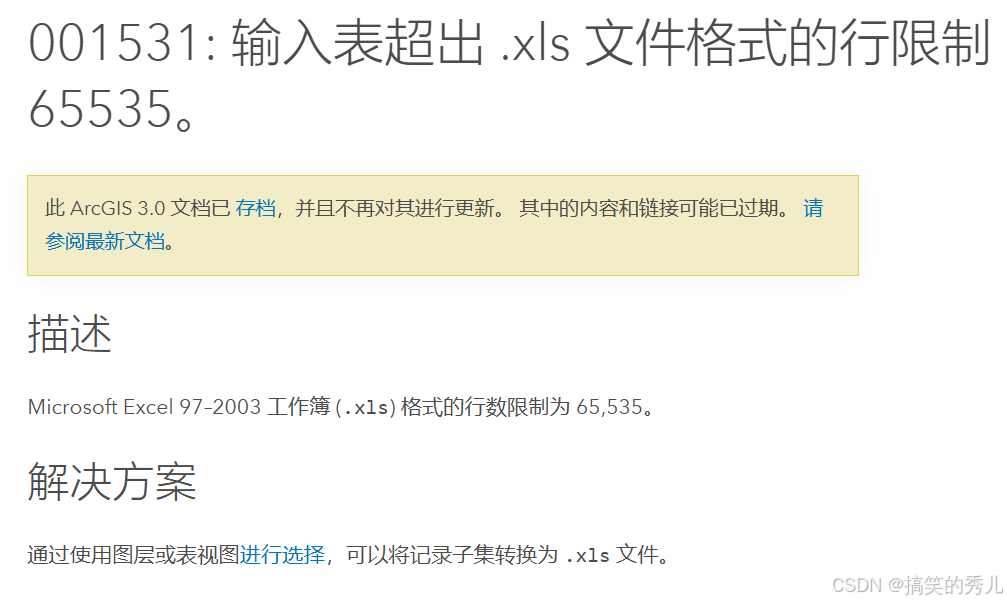

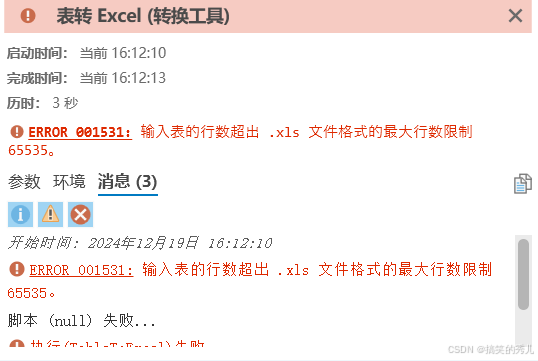

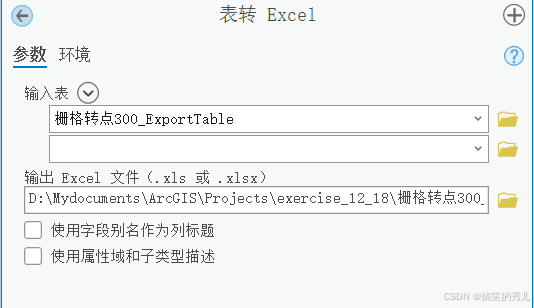

整一个浙江省丽水市的dem数据，试着提取出来，然后以栅格为单元，进行多值提取到点。

坡向、坡度、高程差、平面曲率、剖面曲率、径流强度指数、地形湿度指数（TWI）、地形起伏度、地表粗糙度

数据名称	格式	来源	网址	注意
30mDEM	.tif	地理空间数据云	https://www.gscloud.cn/#page1	下载的为.img，需要拉入arcgis建立金字塔
丽水市行政区域	.shp	国家地理信息公共服务平台	天地图 https://cloudcenter.tianditu.gov.cn/administrativeDivision/	下载的为geojson格式，需要转换

这里主要介绍三个在线转换工具mapshaper、MapJS和geojson.io，其中前两个均可以进行GeoJSON与ShapeFile的相互转换；而另一个在线工具仅能实现GeoJSON向ShapeFile的转换。【我之前有shp边界数据，这里我也没试过】

什么时候需要投影栅格？？？

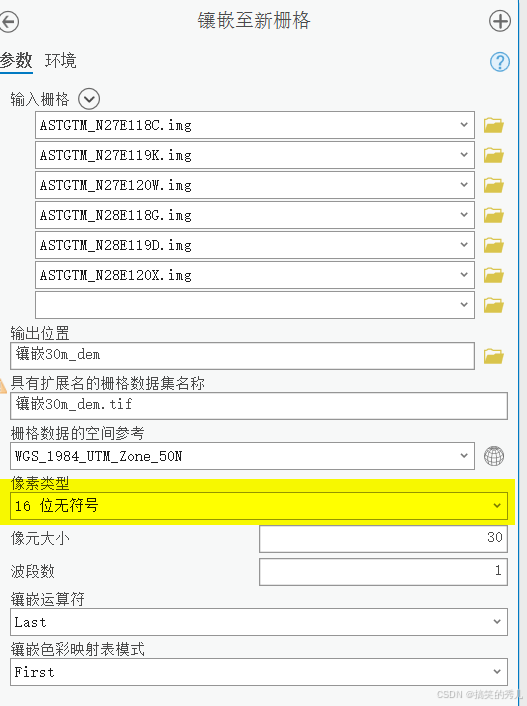

（1）镶嵌至新栅格

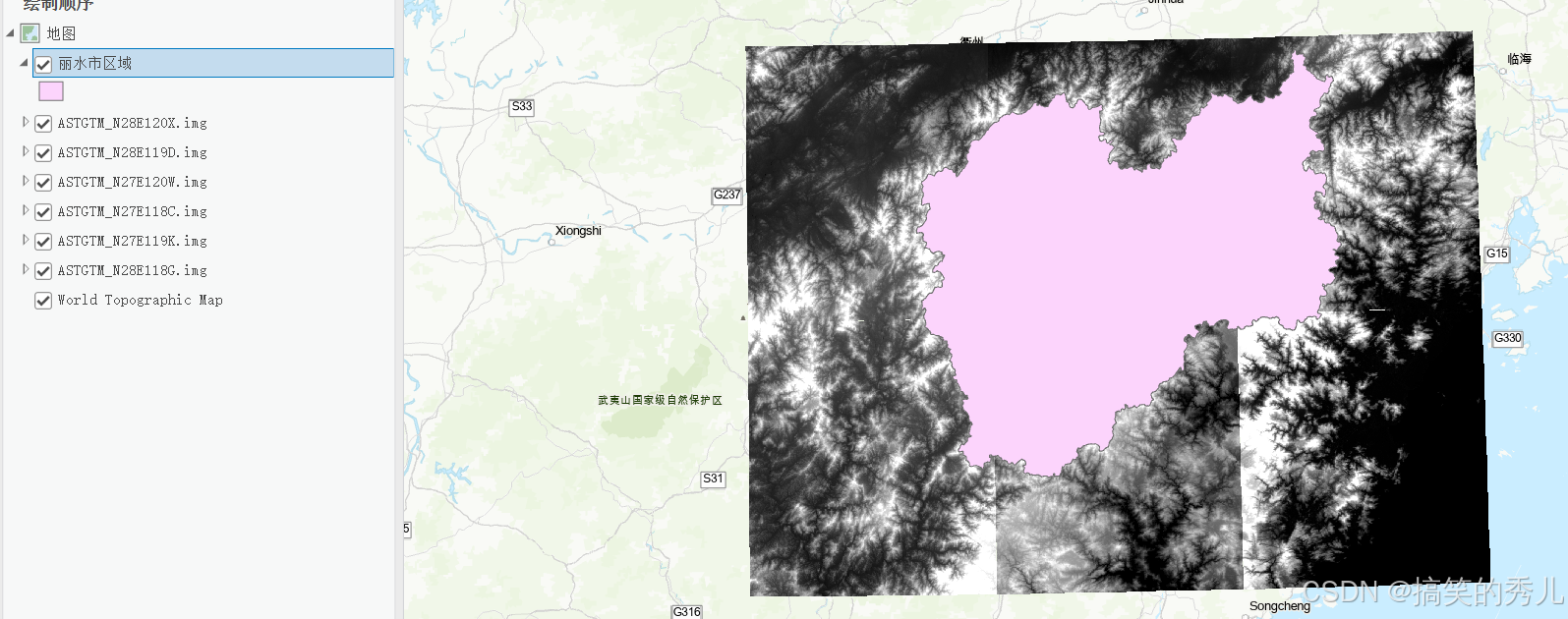

将丽水市分幅的DEM数据镶嵌至整幅，如图所示。格外注意：像素类型，取值范围要包括原始取值范围！！！默认是8，我改成16，按照8不能包含1000多。

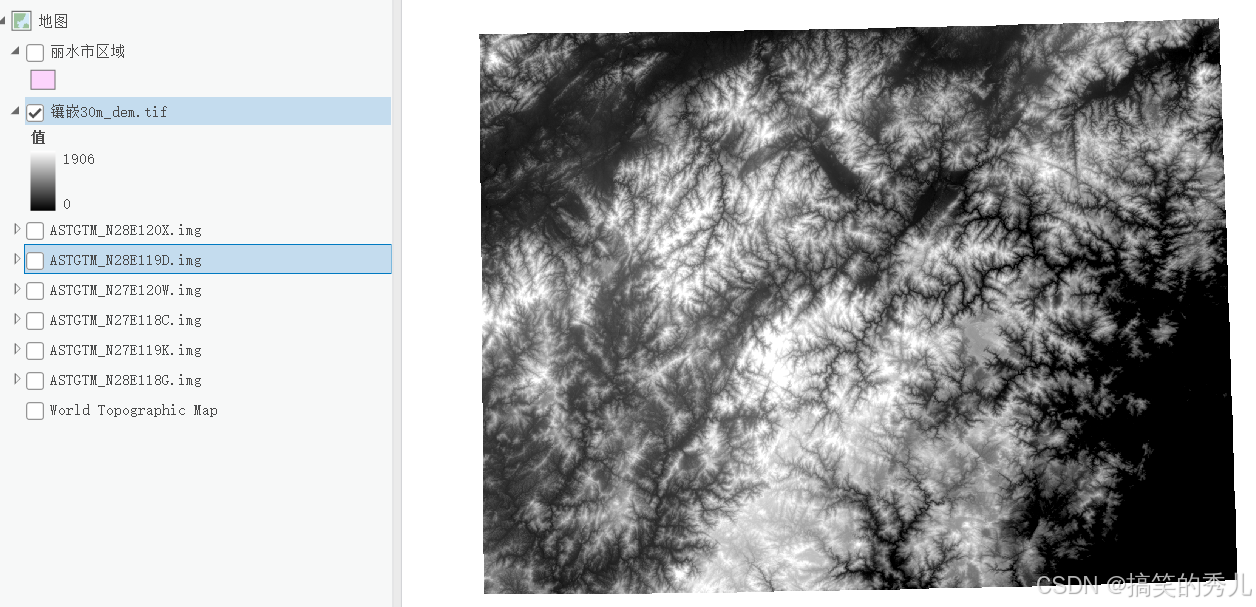

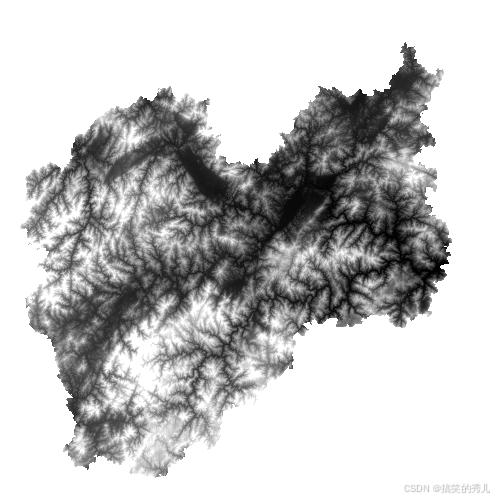

结果是这样的：

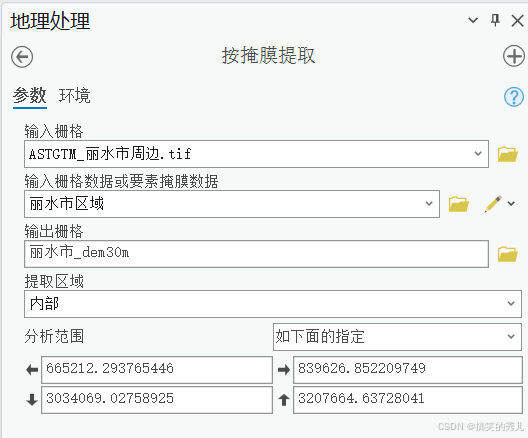

（2）按掩膜提取

（3）地形特征提取

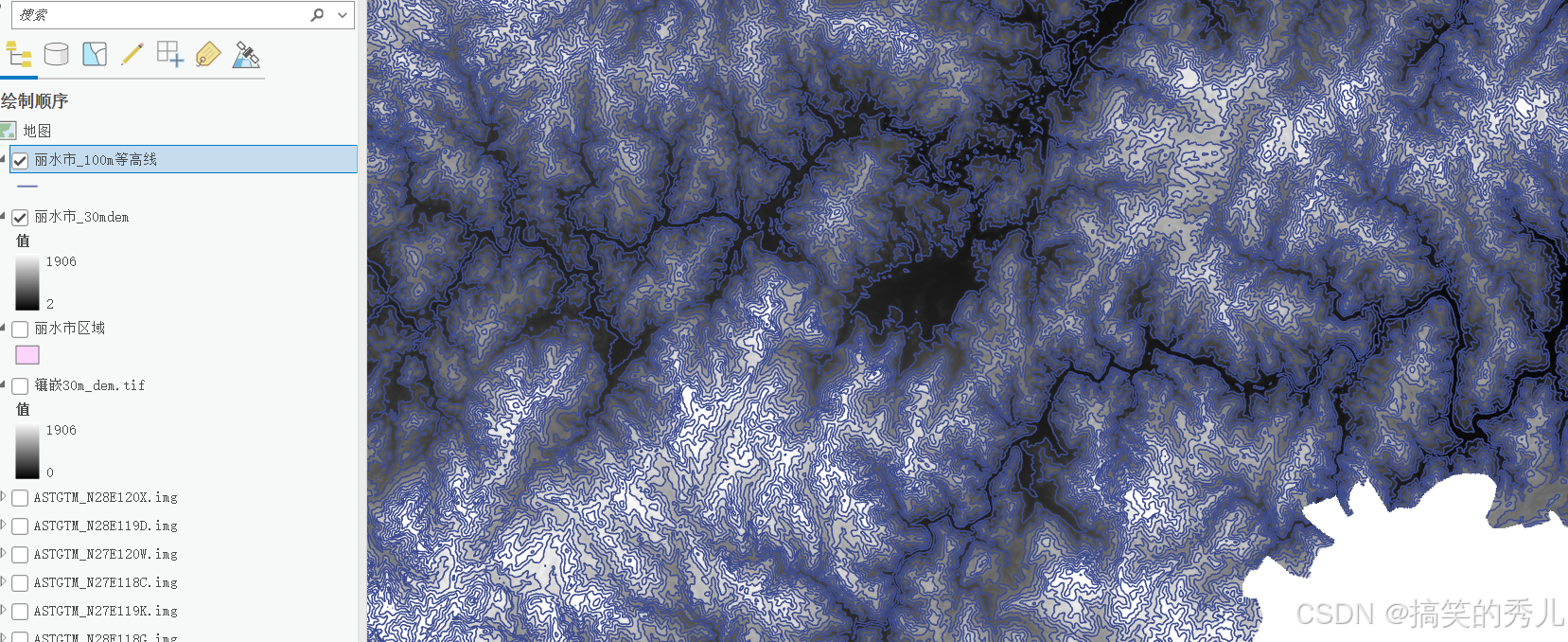

等高线提取

采用【等值线】工具，结合DEM数据进行等值线分析

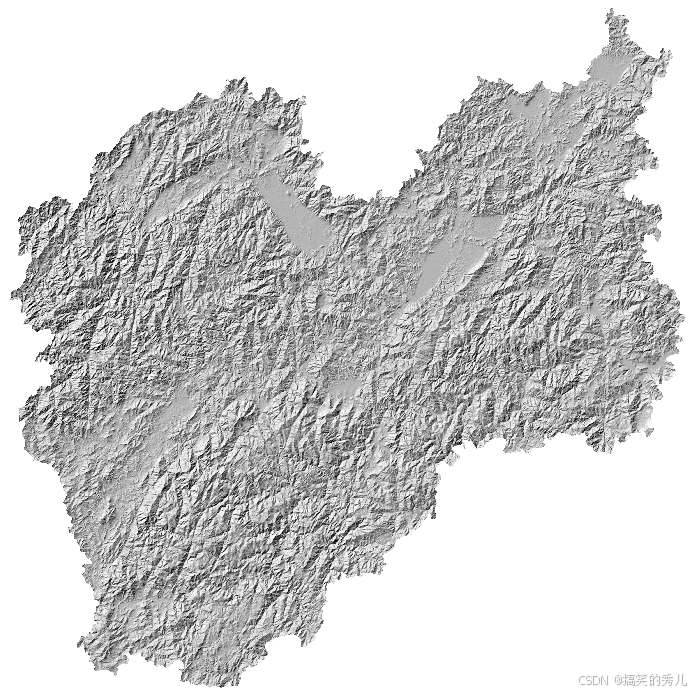

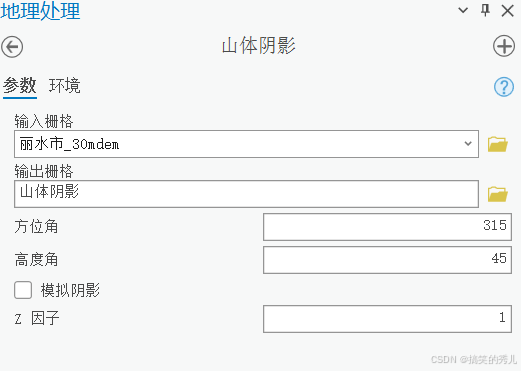

山体阴影

这个分析没多大用

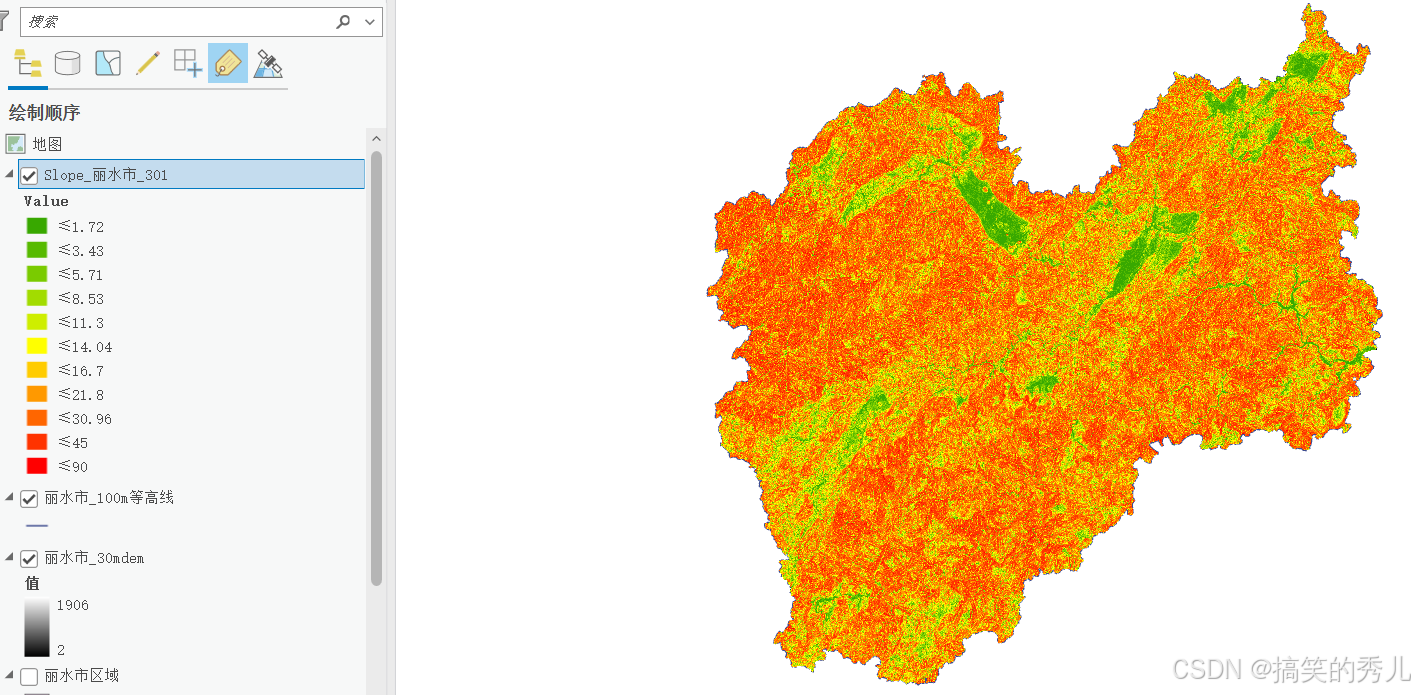

坡度

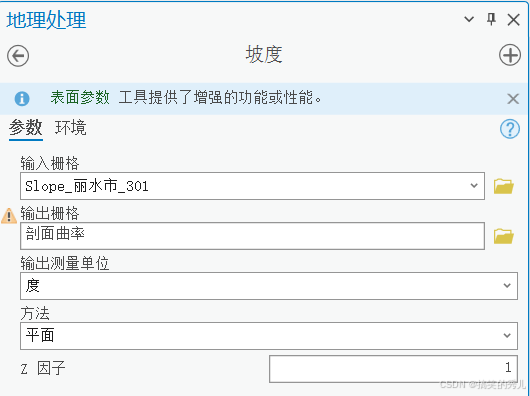

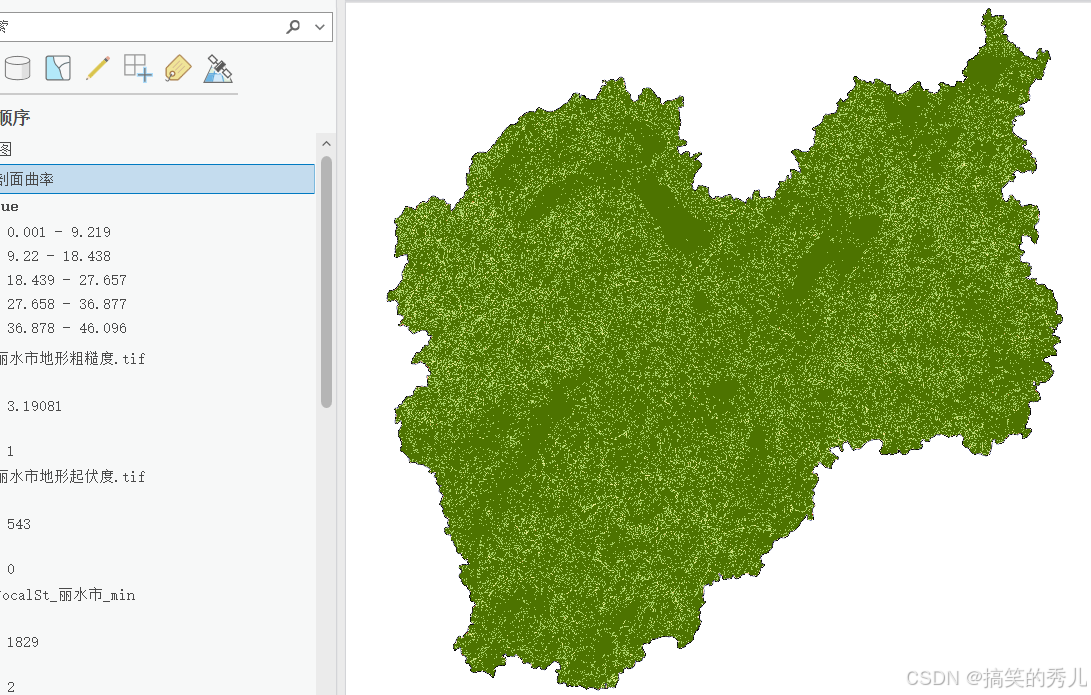

剖面曲率

根据坡度计算破面曲率，输入是坡度！！

曲率分为平面曲率和剖面曲率。

剖面曲率：是对一个研究区的dem进行坡度分析后的结果再一次进行坡度分析。

平面曲率：是对研究区的dem进行坡向分析后的结果再一次进行坡度分析。

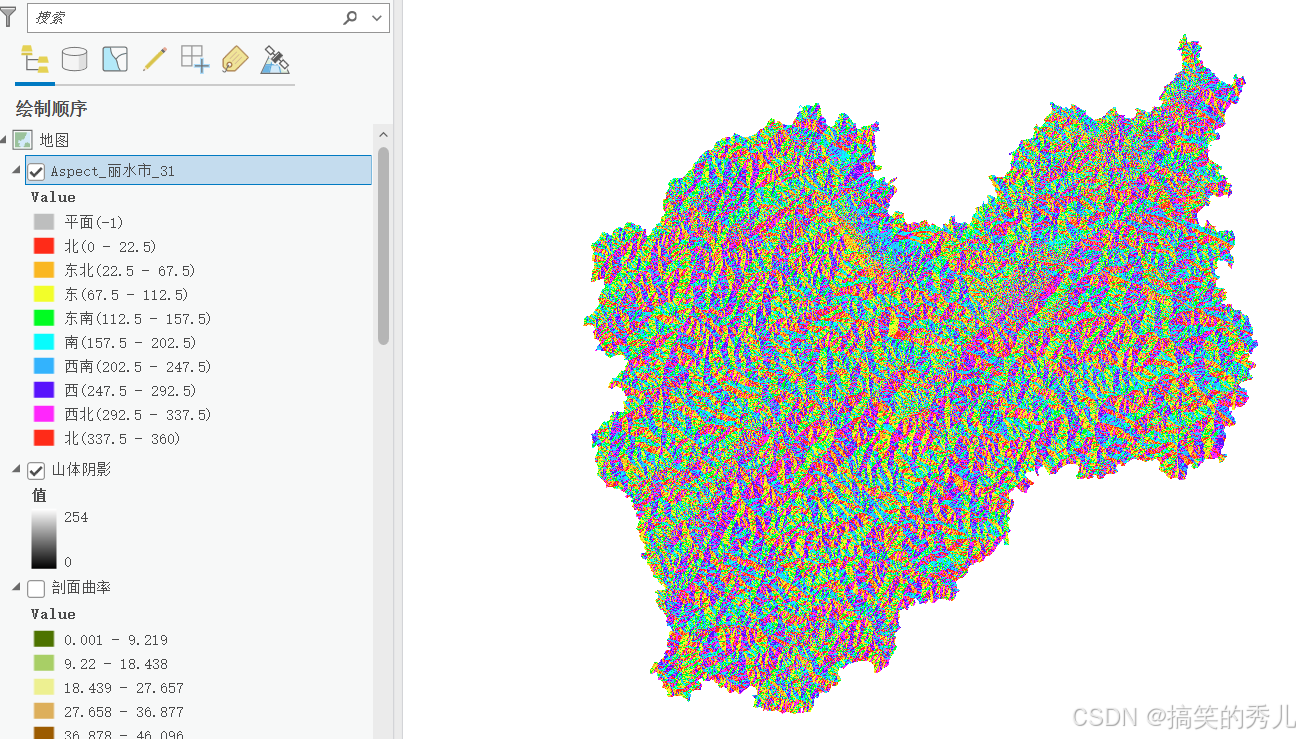

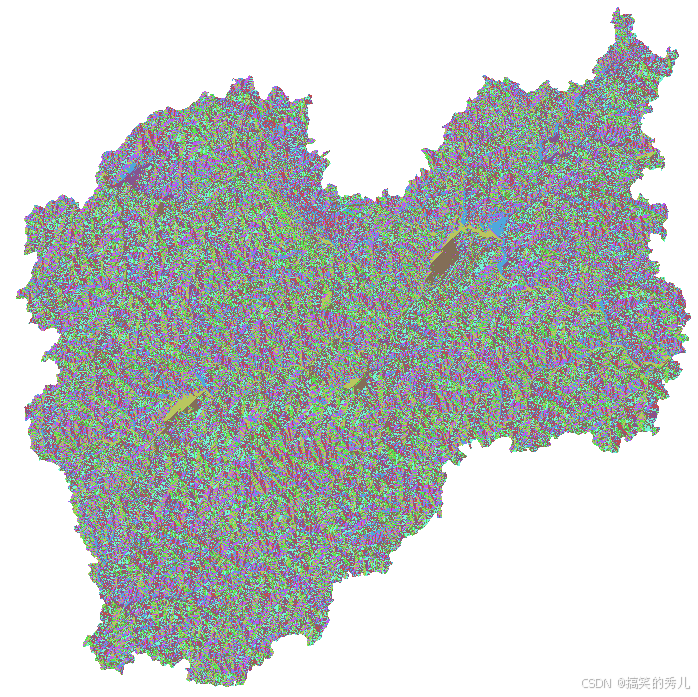

坡向

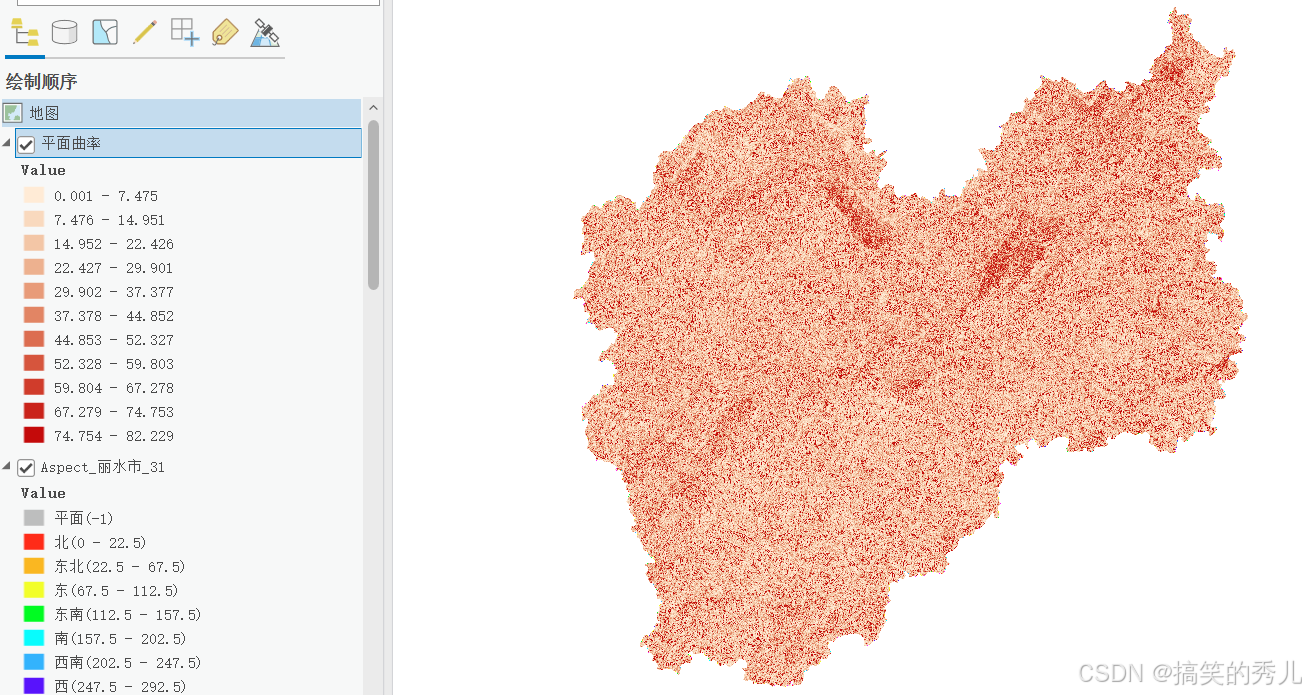

平面曲率

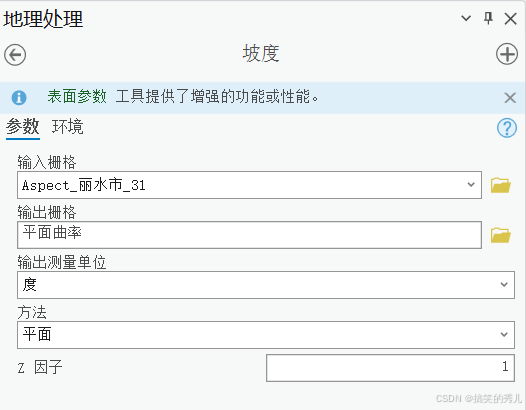

根据坡向计算平面曲率，注意输入是坡向！！！

曲率分为平面曲率和剖面曲率。

剖面曲率：是对一个研究区的dem进行坡度分析后的结果再一次进行坡度分析。

平面曲率：是对研究区的dem进行坡向分析后的结果再一次进行坡度分析。

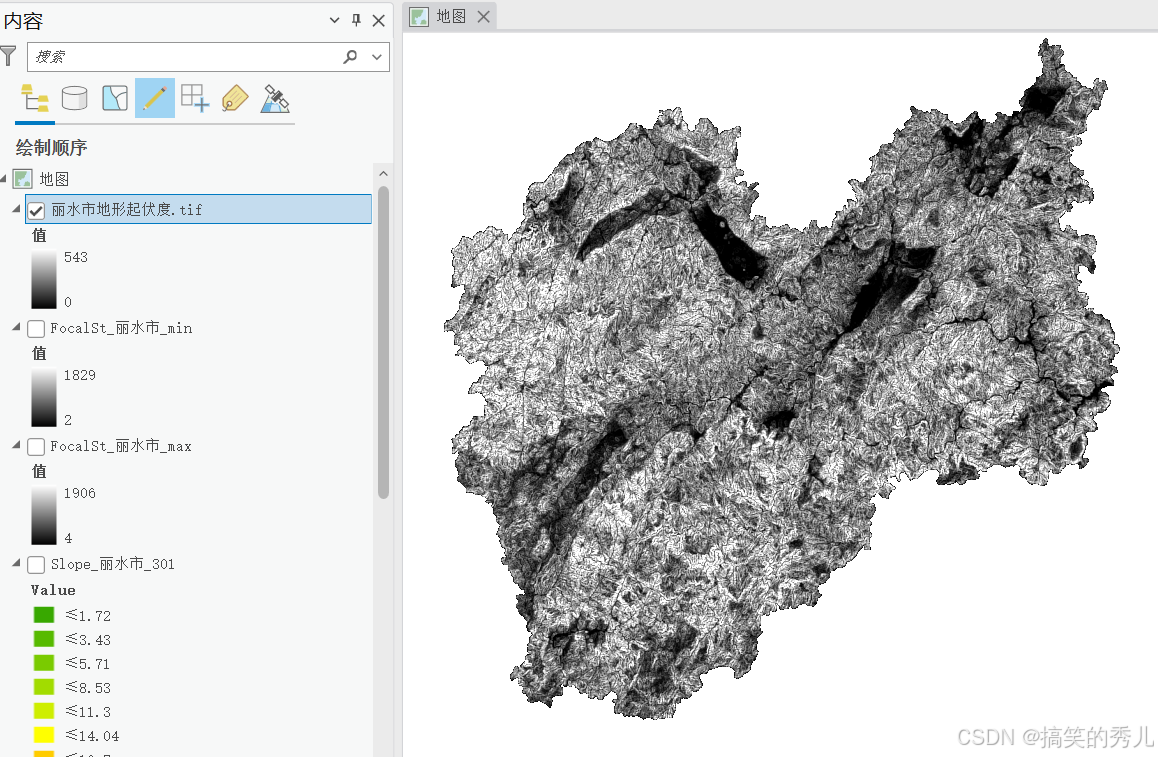

地形起伏度

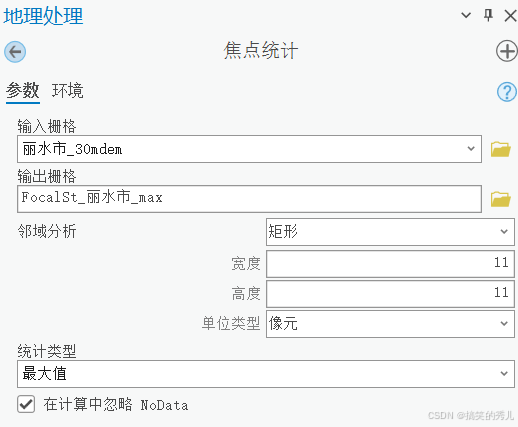

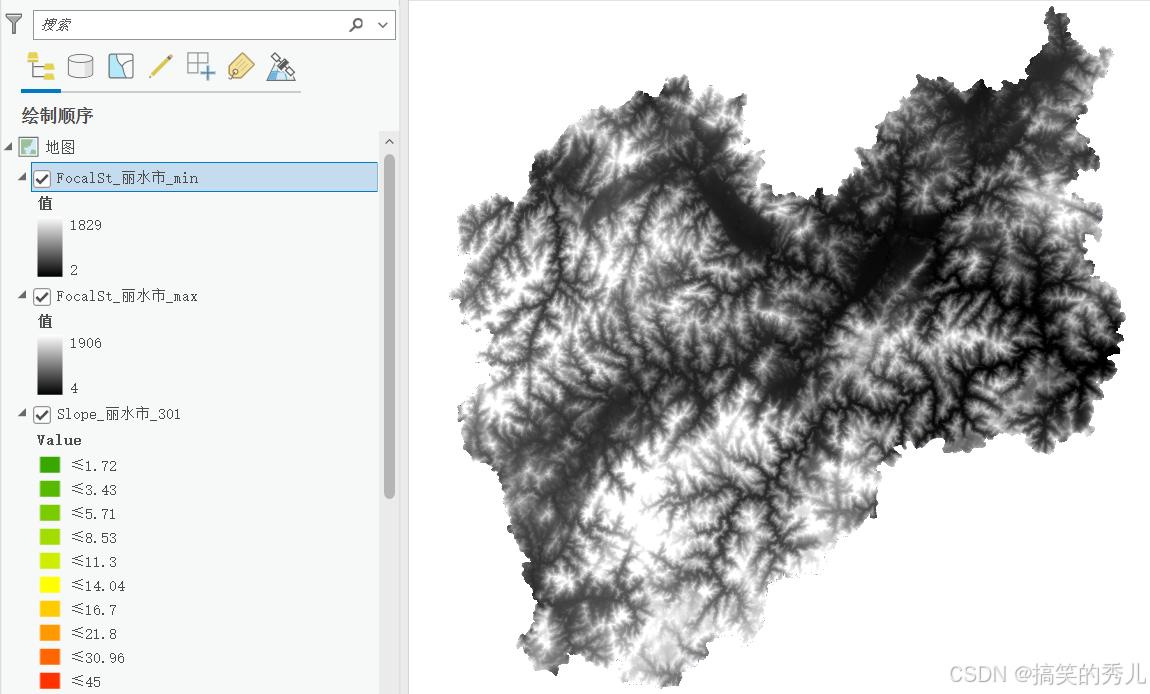

采用【焦点统计】，计算DEM数据，11×11窗口内的最大值

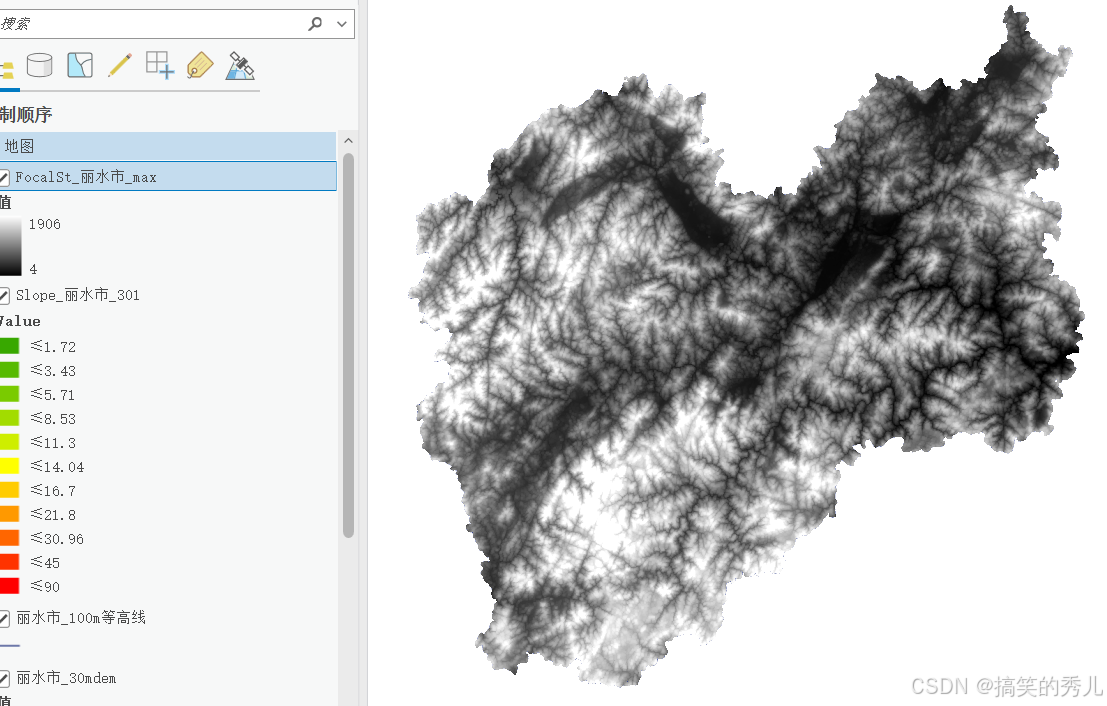

局部最大高程计算：

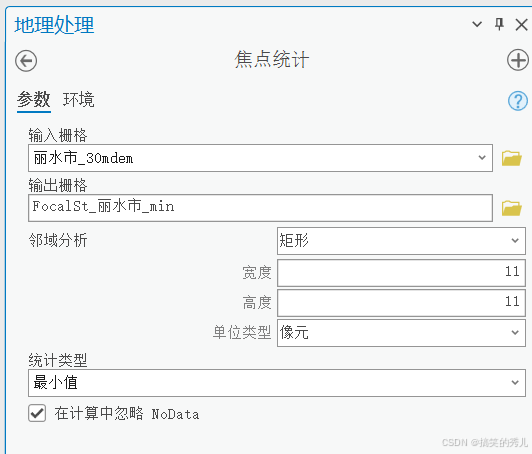

局部最小高程计算：

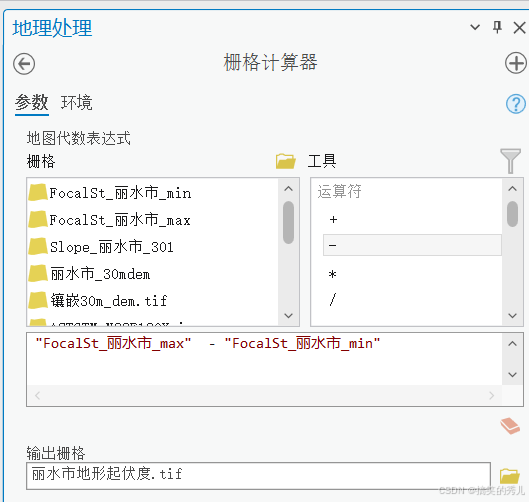

栅格计算器 ——地形起伏度计算：max-min

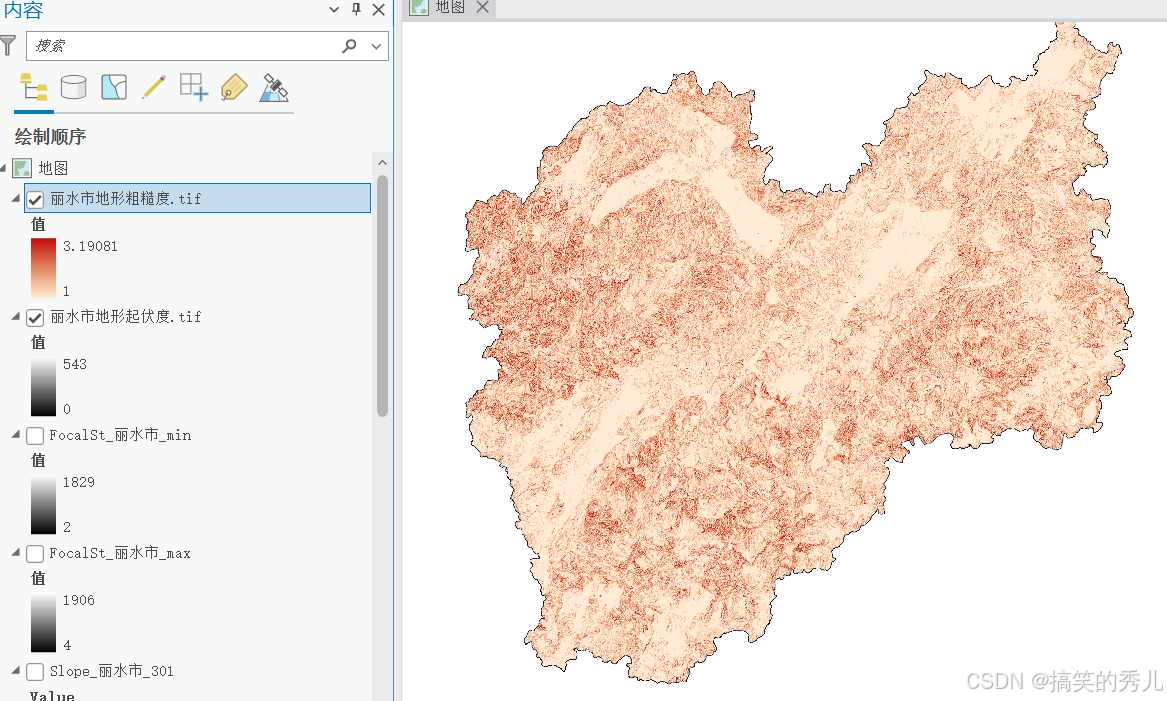

地形粗糙度

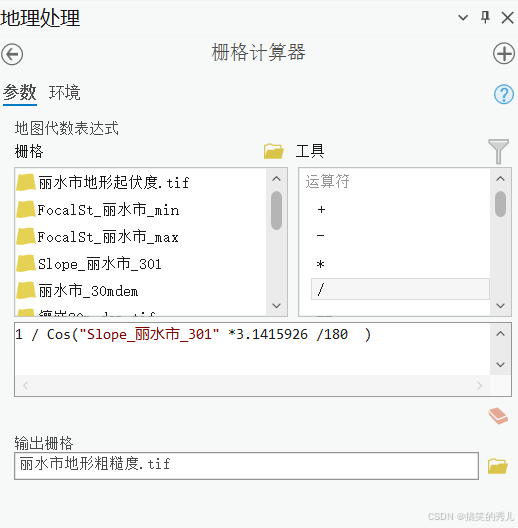

采用【栅格计算器】，对坡度进行弧度制转换

1/Cos("坡度.tif"*3.1415926/180)

高程差？？？

高程就是dem数据，高程差？？是max-min不就是地形起伏度吗？

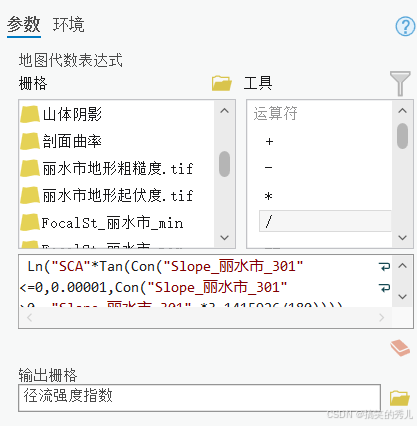

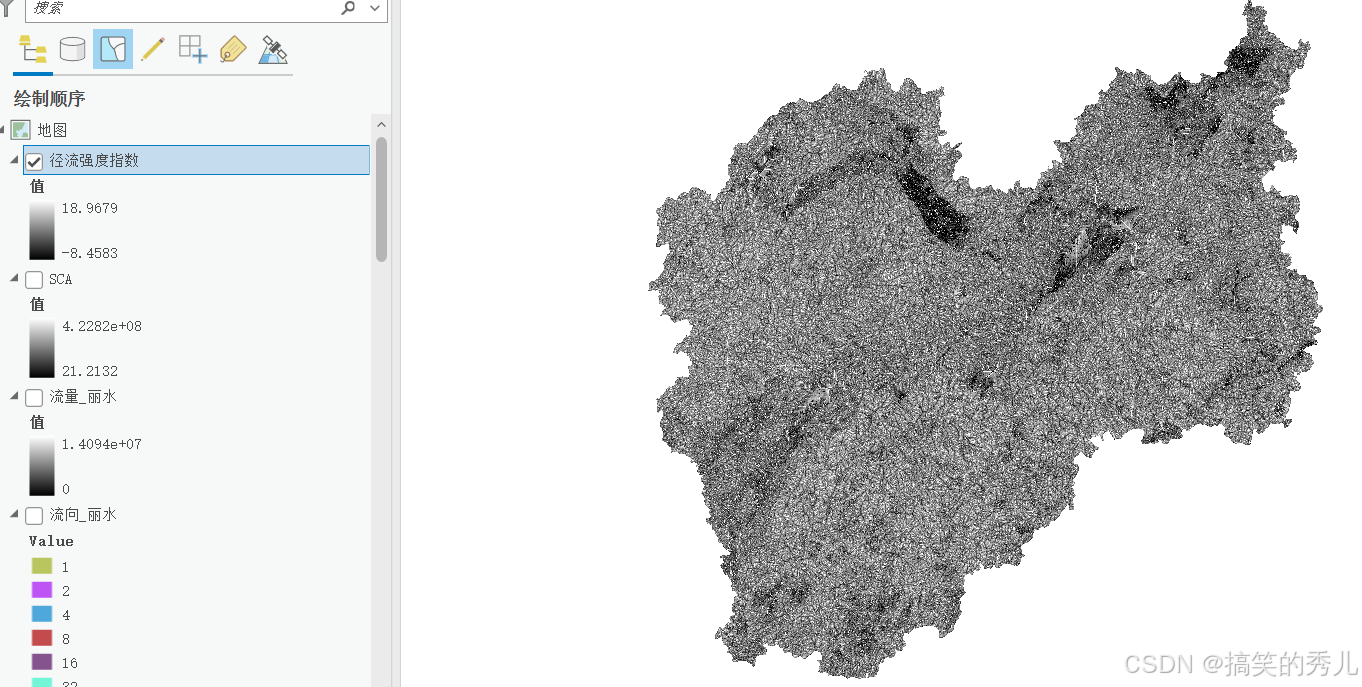

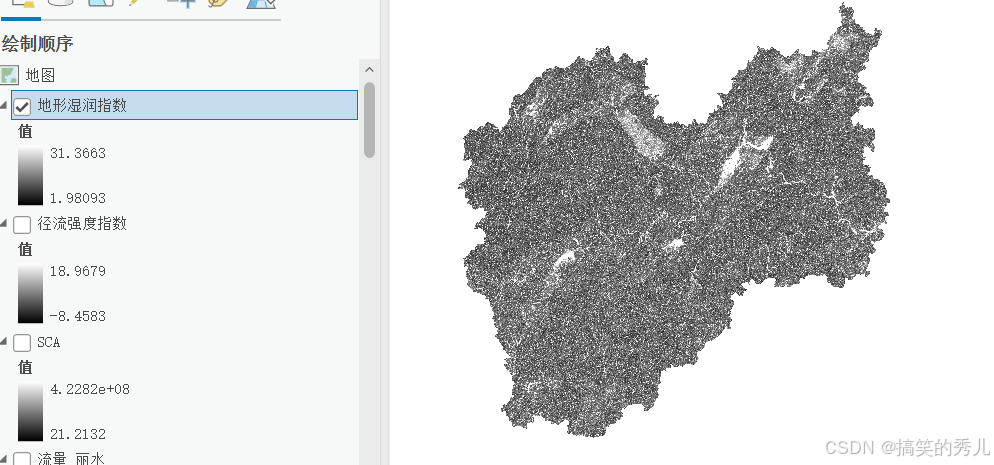

径流强度指数（SPI）

SPI值越高，表明径流集中可能导致土壤侵蚀。SPI公式形式较多，常见公式如下：

SPI=SCA * Tan(slope)

SPI=ln[SCA * Tan(slope)]

SPI=ln[SCA * Tan(slope)*100]

其中，SCA和slope意义与上述相同。本文基于公式2进行计算。所以要先计算SCA和slope

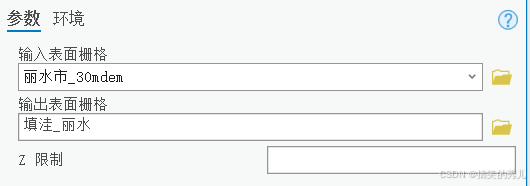

ArcToolbox→Spatial Analyst Tools (Spatial Analyst工具)→Hydrology (水文分析)→Fill (填洼)

要计算SCA：填洼——流向——流量——栅格计算单位面积汇流量

填洼不成功什么都没有的话，把这个并行处理改成0，就行了

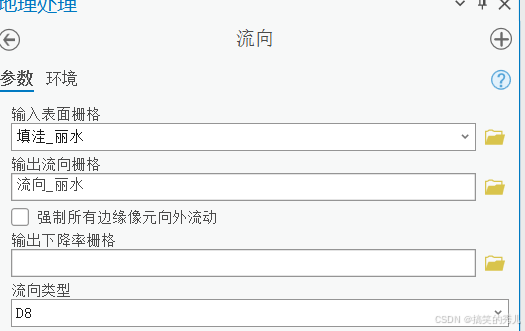

流向（也要把并行处理设计为0）

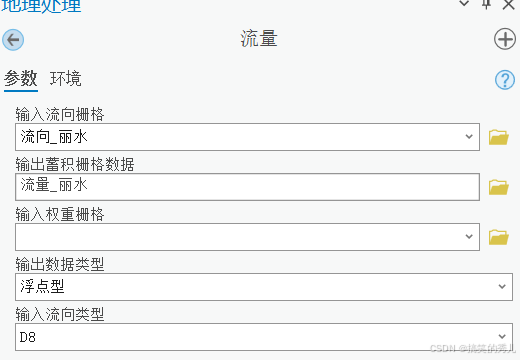

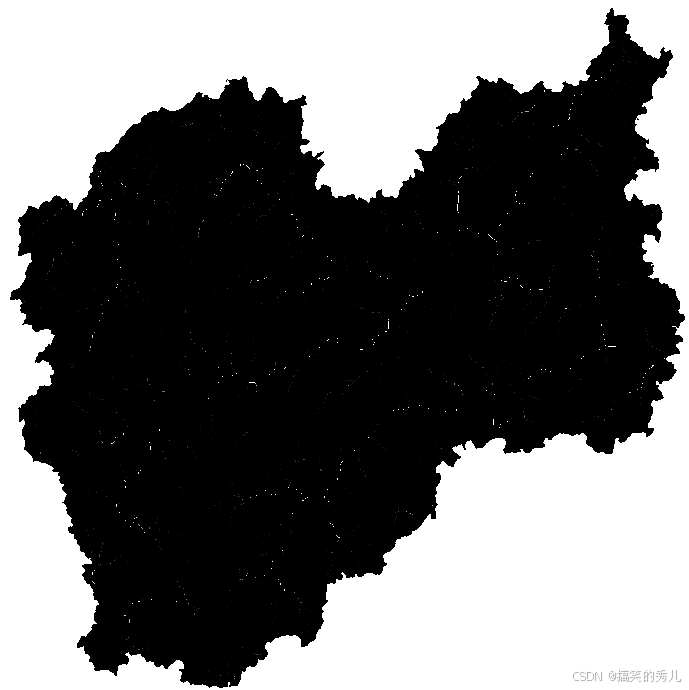

流量

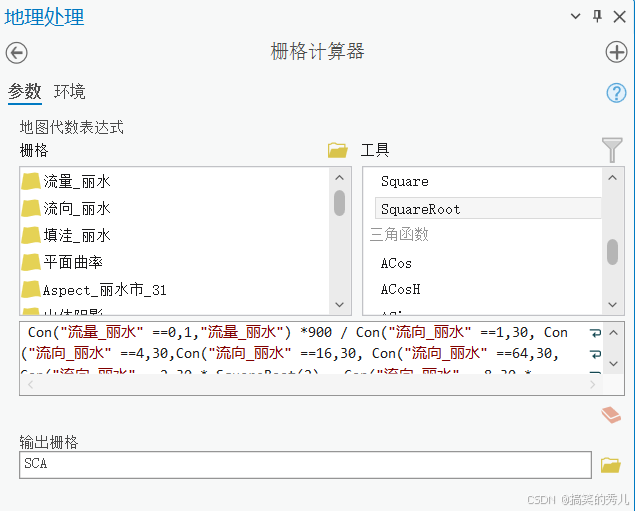

SCA栅格计算器

公式为：

Con("流量_丽水" ==0,1,"流量_丽水") *900 / Con("流向_丽水" ==1,30, Con("流向_丽水" ==4,30,Con("流向_丽水" ==16,30, Con("流向_丽水" ==64,30, Con("流向_丽水" ==2,30 * SquareRoot(2) , Con("流向_丽水" ==8,30 * SquareRoot(2), Con("流向_丽水" ==32,30 * SquareRoot(2), Con("流向_丽水" ==128,30 * SquareRoot(2)))))))))

其中，900为栅格大小，即栅格分辨率的平方，需要根据自己的数据像元大小进行修改（本文为30m*30m,因此为900），且当"Flow Accumulation"为0时没意义，至少应为1。对于流向为1、4、16、64 的栅格，除以栅格尺寸，这里是30；对于流向为2、8、32、128的栅格，除以栅格尺寸的√2倍，这里是√2倍的30。
