半导体存储器

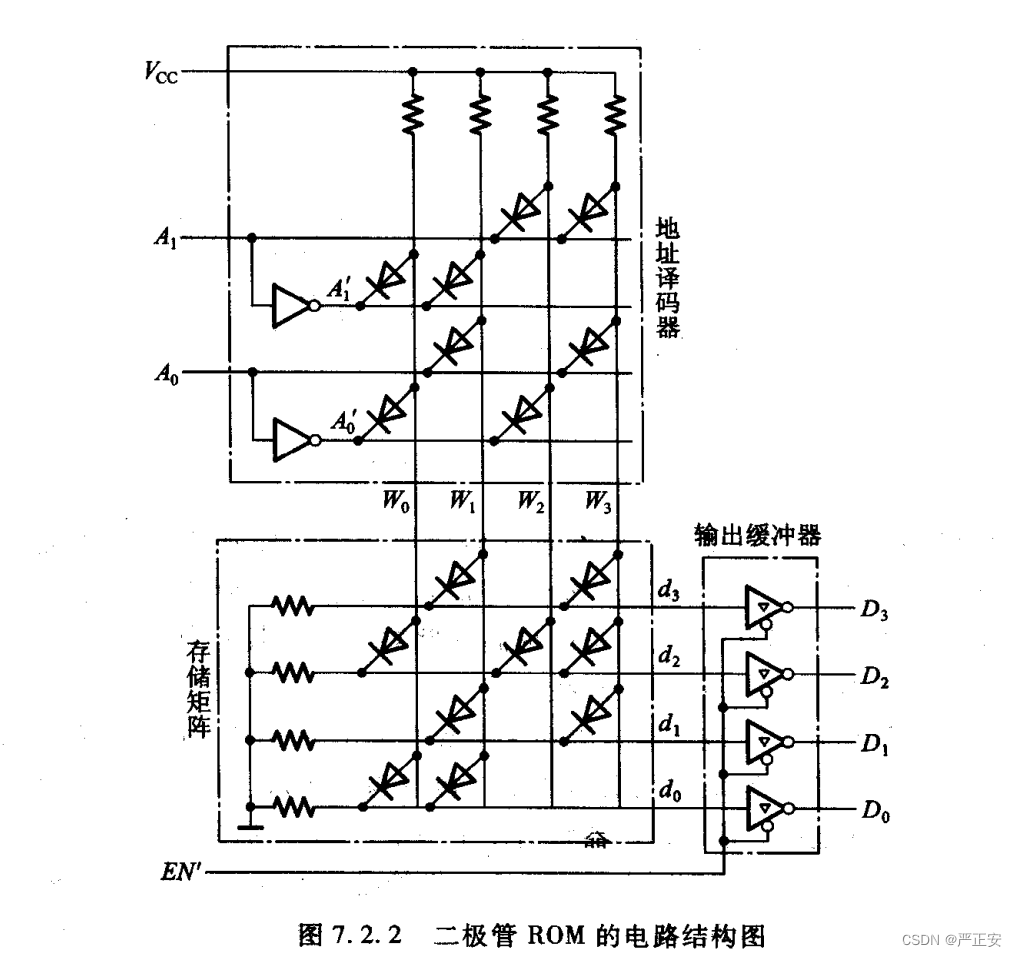

只读存储器

存储容量等于字线乘以位线

位线

1024*8 1024 代表字线，8代表位线

代表可以接纳10条地址线，输入十条信号，输出八个信号

---



---

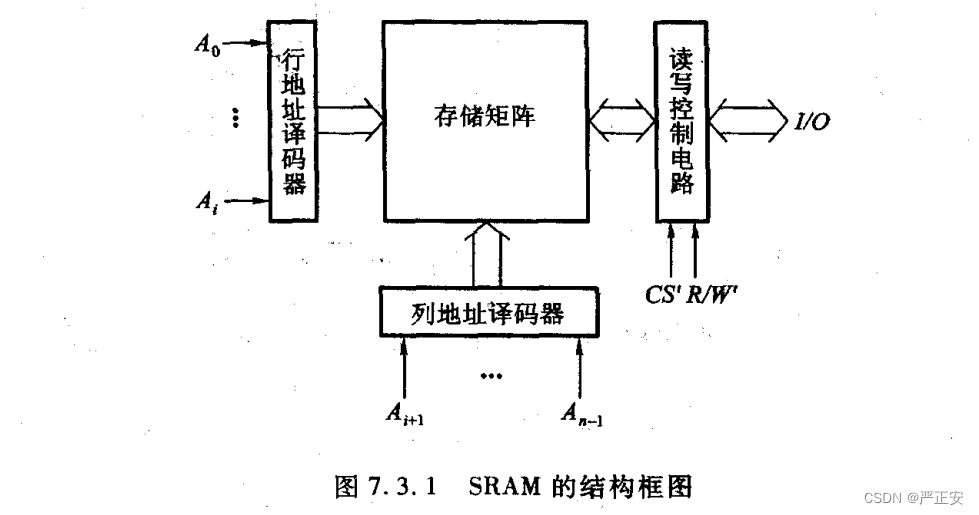

随机存储器的结构

 输出是读写控制电路，之前的都是单向的，但是这个的画法是单向的

随机存储的存储器，存储容量会更大一些，因此不会放在行上

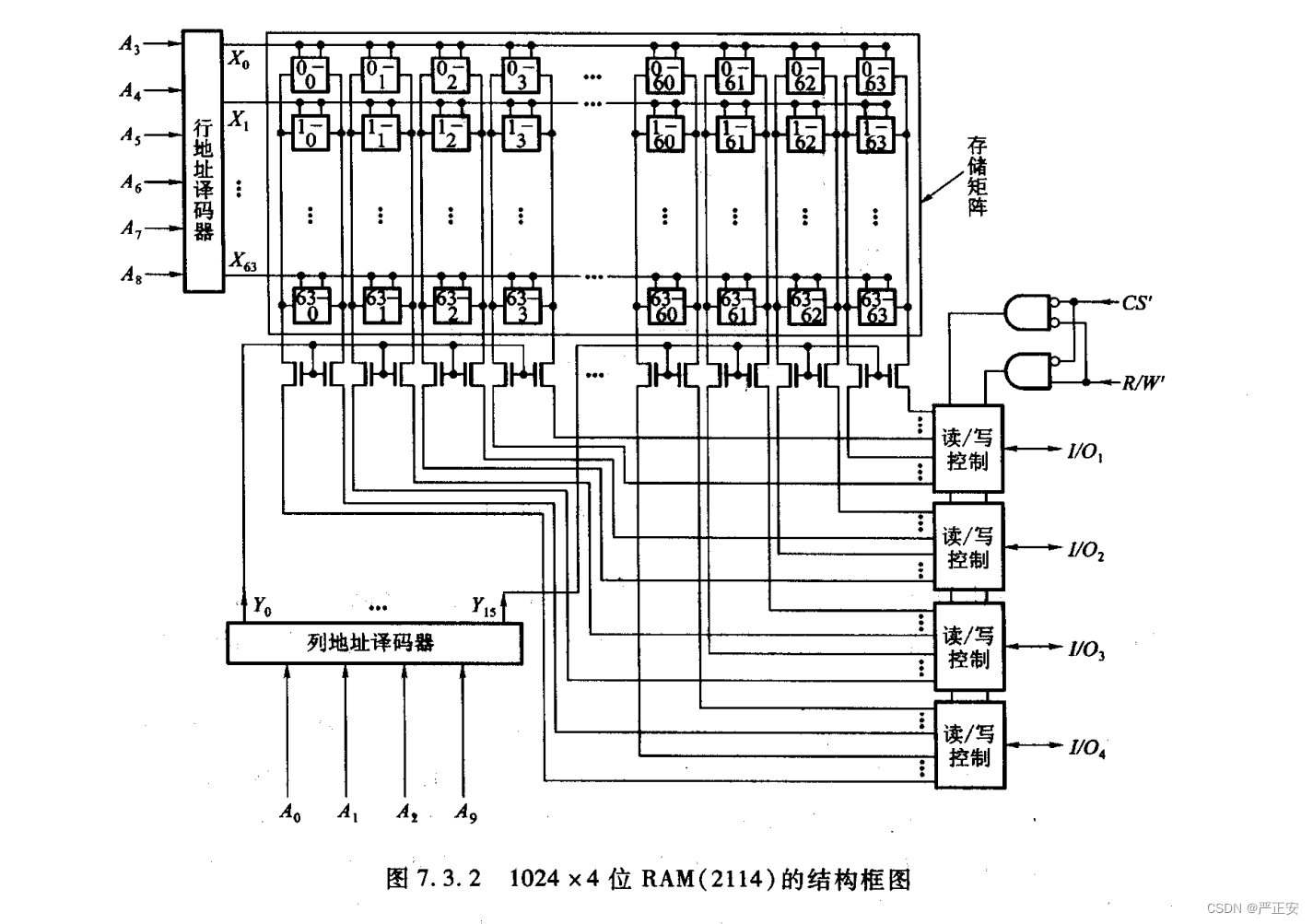

 这是一个1024*4位的这样的一个RAM

我们可以看到1024意味着2的十次方

意味着地址线要有十条，位线是四条

我们每一次选中存储器，要同时输出四位信号，我们要把四位存储单元，看成整体，我们把这个全部放在行的地址上面，就会发现行的特别长，我们一般做成方正的

4096=64*64(行列相同的话)，行上安排六条地址译码，列上安排四条地址译码，这样子共同构成十条地址线

---

存储容量的扩展

存储容量的表达是由字线乘以位线，我想把它扩展成256乘以8的，我们可以看到，地址线是够的，但是位线是不够的，我们现在需要输出八位，我们把这种扩展称为位扩展
