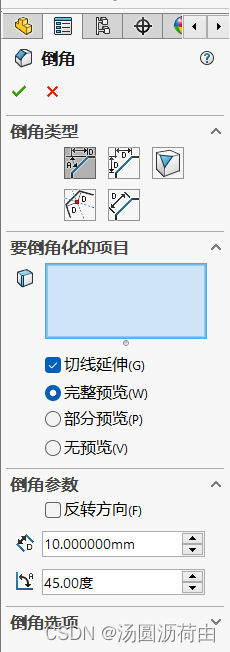

今天是Solidworks软件学习第五弹，内容涉及到特征选项卡中的扫描、曲线、旋转凸台/基体、旋转切除、圆角与倒角。

学习指路：B站--阿奇设计分享

一、扫描

图1 图标

用途：沿开环或闭环路径通过扫描闭合轮廓来创建实体特征，即将草图沿着另一草图为路径生成实体的方法。

绘制：在【Solidworks】软件学习04绘制图形的基础上展开绘制

1.1 草图轮廓扫描成型

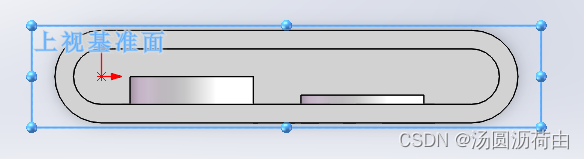

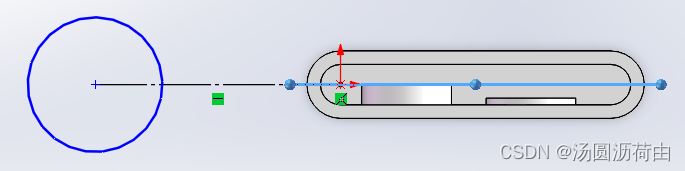

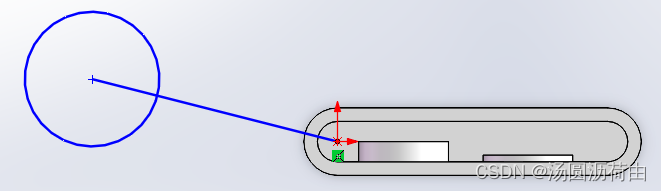

工具树中右键上视基准面，点击草图绘制，如图2所示--在实体旁边绘制一个圆，并在圆心与原点之间绘制一条直线，如图3所示--点击直线，在线条属性工具栏的几何关系中点击水平，勾选作为构造线，点击√--在工具树中点击前视基准面，结果如图4所示。

图2 结果图

图3 结果图

图4 结果图

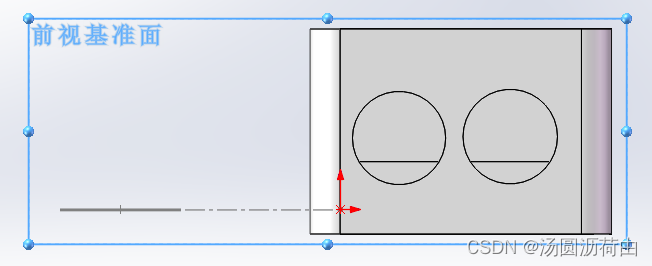

工具树中右键前视基准面，点击草图绘制，如图5所示--鼠标笔势激活直线，先找到所绘制圆的圆心处（出现重合图标），往上绘制相连的折线，如图6所示（折线尽量平缓）--点击右上角的确定（带左边箭头）按钮，提交草图绘制。

图5 结果图

图6 结果图

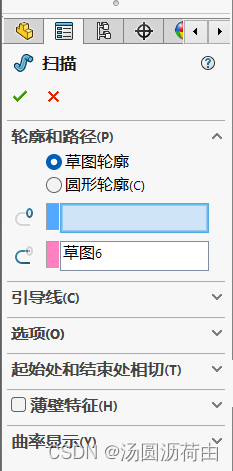

点击特征选项卡中的扫描，扫描工具栏如图7所示--第一栏（蓝色，即扫描的横截面草图选项）选择绘制的圆，第二栏（粉色，扫描的参考线）选择绘制的折线--点击扫描工具栏的√，结果如图8所示。

图7 工具栏

图8 结果图

1.2 圆形轮廓扫描成型

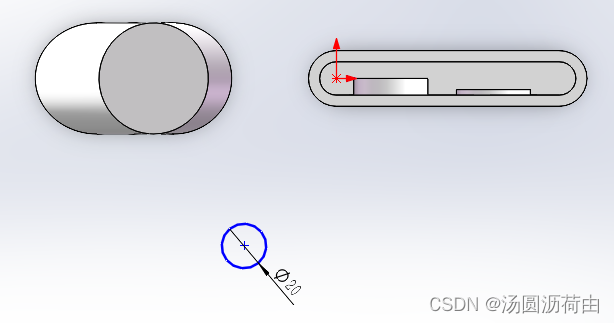

工具树中右键上视基准面，点击草图绘制，如图9所示--鼠标笔势激活圆，绘制一个圆，使用智能尺寸将圆的直径设置为20mm，如图10所示--点击右上角的确定按钮，提交草图。

图9 结果图

图10 结果图

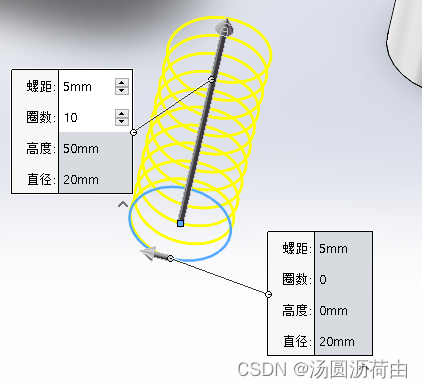

点击特征选项卡的曲线菜单下的螺旋线/涡状线，如图11所示--点击绘制的圆--在螺旋线/涡状线工具栏中螺距设置为5mm，圈数设置为10，改变视角可观测到螺旋线预览线，如图12所示--点击√。

图11 菜单栏

图12 预览图

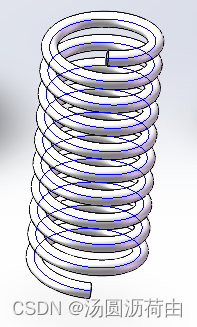

点击特征选项卡中的扫描按钮--在扫描工具栏轮廓和路径中选择圆形轮廓，粉色栏中选择绘制的螺旋线，圆形轮廓的直径设置为3mm，如图13所示--点击√，结果如图14所示。

图13 工具栏

图14 结果图

二、旋转凸台/基体

图15 图标

用途：绕轴心旋转草图或所选草图轮廓来创建实体特征。

绘制：

杯子的绘制：

工具树下的前视基准面右键，点击草图绘制--鼠标笔势激活直线，绘制杯子的旋转截面，结果如图16所示--选中旋转中心线，即图16中带有竖直标识的线，在线条属性工具栏中勾选作为构造线。

图16 结果图

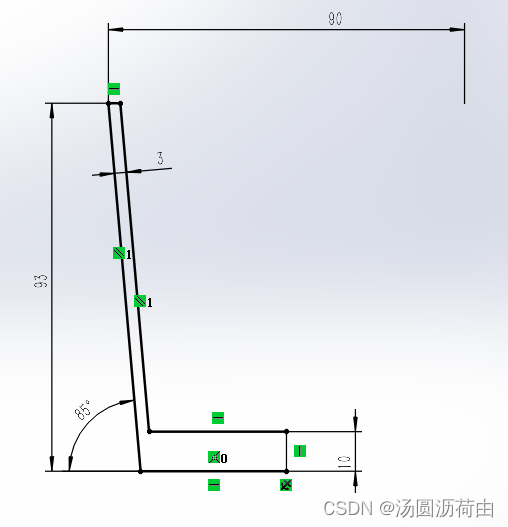

鼠标笔势激活智能尺寸，标记杯壁厚3mm，杯底厚10mm，杯子口径直径为90mm（先点击杯壁最左侧的点，再点击构造线，鼠标移动到构造线右边即可完成杯子口径直径标注），杯子高度为93mm，角度为85度，点击杯子的某一个端点（选取杯底直线的右侧端点），在属性栏或者弹出的菜单栏点击固定（使完全定义），绘制的图形变为黑色，如图17所示。

图17 结果图

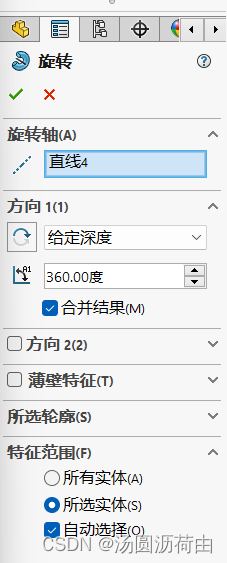

点击特征选项卡中的旋转凸台/基体（弹出的窗口选择是），旋转工具栏如图18所示--点击旋转工具栏的√，结果如图19所示。

图18 工具栏

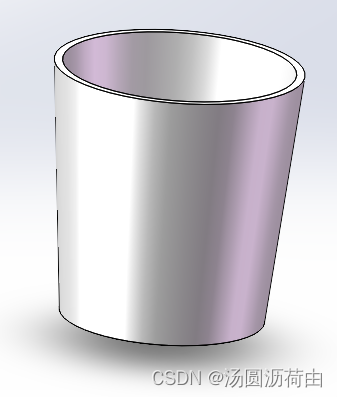

图19 结果图

螺丝的绘制：

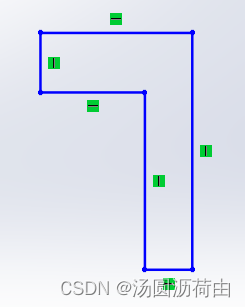

工具树下的前视基准面右键，点击草图绘制--鼠标笔势激活直线，绘制图形如图20所示。

图20 结果图

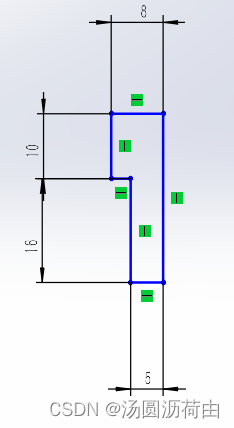

鼠标笔势激活智能尺寸，螺纹直径为10mm（由于未设置中心线为构造线，无法标记直径10mm），长度为16mm，螺丝头高度为10mm，螺丝头半径为8mm，如图21所示。

图21 结果图

点击特征选项卡的旋转凸台/基体--在旋转轴一栏中选择旋转轴直线--点击旋转工具栏的√，结果如图22所示。

图22 结果图

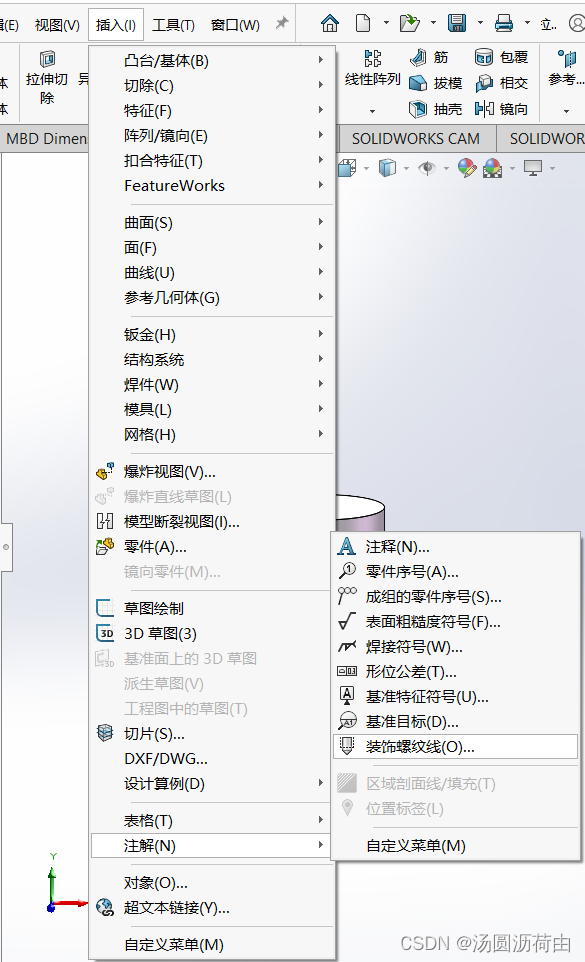

点击页面最上方一栏的插入（如果没看到，点击左上角Solidworks图标）菜单中的注解中的装饰螺纹线，如图23所示。

图23 菜单

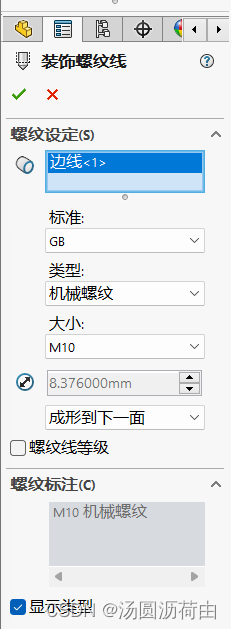

装饰螺纹线工具栏中螺纹设定第一栏中点击螺丝底端的边线，标准选择GB，类型为机械螺纹，大小为M10，如图24所示--点击√，结果如图25所示。

图24 工具栏

图25 结果图

螺纹线不出现的解决方法：（该步要完成装饰螺纹线属性栏设定后执行）

点击隐藏所有类型（小眼睛图标）。

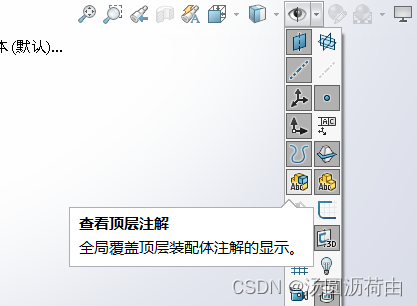

在隐藏所有类型下拉列表中点击查看顶层注解按钮，如图26所示。

图26 结果图

三、旋转切除

图27 图标

用途：通过围绕坐标轴旋转草图轮廓来切除实体模型。

绘制：

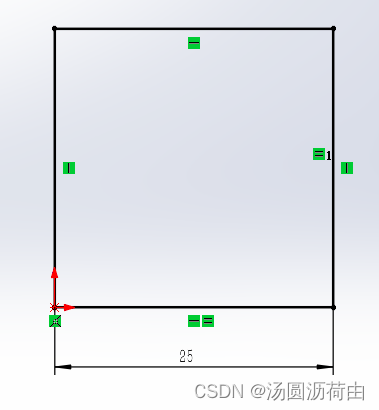

设计树前视基准面鼠标右键，点击草图绘制--鼠标笔势激活矩形，在矩形工具栏的矩形类型中选择两点矩形，在原点处绘制第一个端点，在右上角任意一点确定对角的端点，摁Esc键退出绘制--摁Ctrl键选中矩形的两条边线，在属性工具栏添加几何关系中选择相等，点击√--鼠标笔势激活智能尺寸，标注边长为25mm，结果如图28所示。

图28 结果图

在特征选项卡中点击拉伸凸台/基体--在凸台-拉伸工具栏将深度从10mm修改为25mm--点击√，结果如图29所示。

图29 结果图

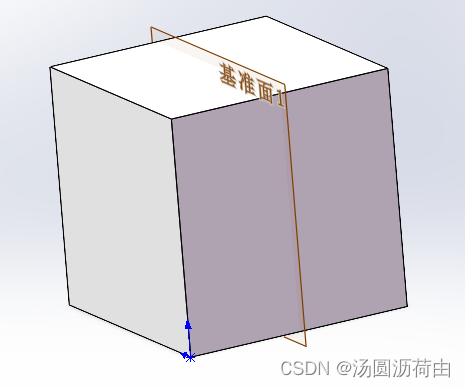

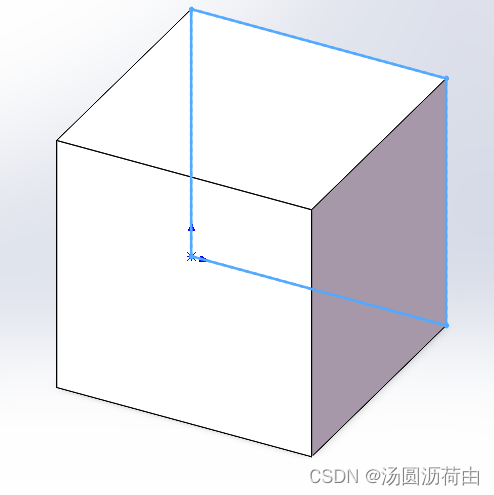

点击特征选项卡中的参考集合体菜单下的基准面--选择正方体的侧面某一面作为第一参考，勾选反向等距，将距离从10mm修改为12.5mm（为正方体边长的一半），或者在第二参考选择与第一参考选择的面相对的面，并点击第一参考内的两侧对称（不选择会出现错误）--点击√，结果如图30所示。（完成在正方体的中间建立一个基准面）

图30 结果图

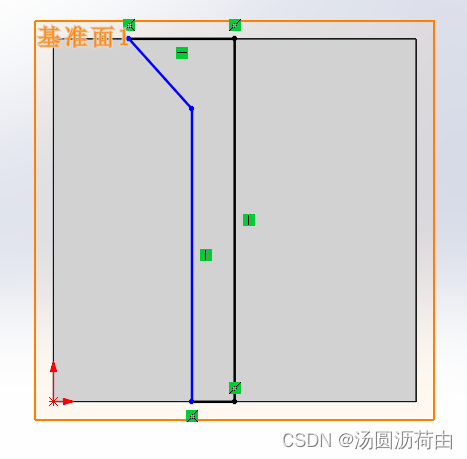

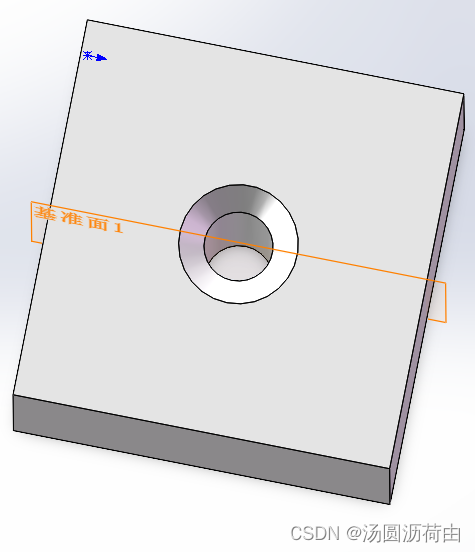

在工具树/零件视窗中右键上一步绘制的基准面，点击草图绘制--鼠标笔势激活直线，用上下两条边线的中点作为约束，绘制垂直直线作为旋转轴，摁Esc键结束绘制--选中直线，键盘上Alt+C键可以快速将该直线作为构造线【Alt+C：构造线快捷键；Alt+I：无限长度快捷键】--继续绘制直线至完成沉头螺丝孔的截面，结果如图31所示。
