【Solidworks】软件学习02

今天是Solidworks软件学习第二弹，内容涉及到草图几何关系、草图编辑功能以及智能尺寸标注方法。

学习指路：B站--阿奇设计分享

一、草图几何关系

草图几何关系包括重合、中点、相切、平行、相等、共线、对称。

1.1 平行、垂直、相等

• 任意绘制几条直线，本例中我绘制三条；

图1 三条直线绘制图

• 选中三条直线（摁住Ctrl键可以连续选中直线或者直接鼠标左键框出所需直线），选中的标志是直线变为浅蓝色。设计树中弹出如图2的属性图，根据需求在添加几何关系中进行选择，我选择平行，结果如图3所示；

图2 属性图

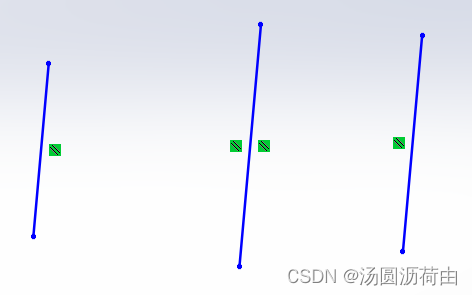

图3 几何关系为平行结果图

• 鼠标右键点击直线旁边的绿色平行图标，可选择删除几何关系，从而建立新的几何关系，我将其中两条直线建立垂直关系，结果如图4所示；

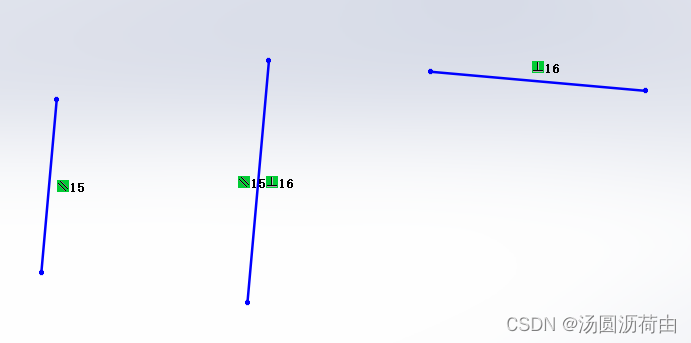

图4 几何关系为垂直结果图

• 选中三条直线，在属性图中点击相等，结果如图5所示。

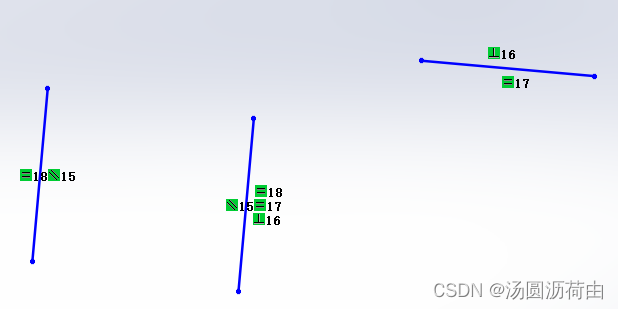

图5 几何关系为相等结果图

1.2 相切

• 绘制一条直线、一个圆；

图6 直线和圆的绘制图

• 摁住Ctrl键选中圆和直线，设计树中弹出如图7所示的属性图，选择相切，结果如图8所示。

图7 属性图

图8 几何关系为相切结果图

1.3 对称

• 仍然采用1.2中所绘制的直线和圆，先选中直线--在线条属性栏中点击作为构造线；

图9 线条属性图

• 在直线的左端再次绘制一个圆形；

图10 新增圆的绘制图

• 摁住Ctrl键选中两个圆以及构造线，设计树中弹出如图7所示的属性图，选择对称，结果如图12所示。

图11 属性图

图12 几何关系为对称结果图

二、草图编辑功能

草图编辑功能包括剪裁实体、转换实体引用、等距实体。

图13 草图编辑功能图

2.1 剪裁实体

用途：保留绘制图形的某一部分，删除不需要的部分。

介绍：点击剪裁实体按钮，在设计树一栏出现剪裁属性图，其中最常用到的是强劲剪裁和剪裁到最近端。信息栏（即标黄字段）有功能介绍。

图14 剪裁属性图

• 强劲剪裁：绘制两条相交直线--点击强劲剪裁--在绘制界面鼠标左键长摁经过需要被剪裁的线段；摁住shift键同时拖动被裁剪的线向右边延伸，可以延伸被剪裁的直线。

图15 强劲剪裁过程图

图16 强劲剪裁恢复图

• 剪裁到最近端：操作与强劲剪裁类似，无延伸功能。

2.2 转换实体引用

用途：给几何中已有的线提取到正在绘制的草图中，即将所选边线和草图实体转换为相同实体，方法是将其投影到草图平面或面上。

绘制：

• 先绘制一个圆--选中圆，在特征功能选项卡中点击拉伸凸台/基体--确认圆柱的高后点击鼠标右键完成圆柱绘制；

图17 圆柱体绘制图

• 草图功能选项卡中点击草图绘制--选择圆柱的顶面（可以实现在该面绘制草图）

图18 圆柱体顶面图

• 点击草图选项卡中转换实体引用--选择圆柱顶面的外圆轮廓--属性栏中点击√或者鼠标右键即可确认（圆如图20所示）。

图19 转换实体引用

图20 圆结果图

• 长摁鼠标中键的滚轮并拖动可以调整圆柱体展示--将显示类型修改为线架图（圆柱的边线为细实线，草图的线为粗实线）--将显示类型修改为带边线上色并删除所绘制的粗圆；

图21 线架图选择

图22 圆柱体线架图模式图

• 点击设计树下凸台-拉伸1下的草图1（如图23所示）--点击转换实体引用--点击圆柱底端，可以在圆柱顶端生成相同的草图,如图24所示(该草图与之前的草图相同，它由第一幅草图中的圆垂直投影到该草图）

图23 工具树图

图24 圆柱体图

2.3 等距实体

用途：通过指定距离偏移一个或多个草图实体

绘制：

• 将2.2中转换实体引用的圆删除--选中圆柱的顶面--点击等距实体按钮（出现黄色预览圆，如图25所示，其属性图如图26所示）--将距离改为5以及选择反向，可获得由边线向内等距5mm的圆，如图27所示。

图25 点击等距实体后的结果图

图26 等距实体圆的属性图

图27 结果图

• 双击模型图上的数字5，将尺寸修改为10mm--选中绘制好的圆，选择等距实体，用上述方法在绘制一个圆形，结果如图28所示

图28 结果图

• 绘制一条直线并选中--选择等距实体，可获得等距这条直线的另外一条直线，如图29所示

图29 结果图

三、智能尺寸标注方法

图30 智能尺寸标识图

用途：可以标注竖直尺寸、水平尺寸、长度尺寸及角度等等。

介绍：以直线为例，结果如图31所示（一定要选择正确的视图去观察直线）

• 标注水平尺寸：点击直线往上/下方向移动
• 标注竖直尺寸：点击直线往左/右方向移动
• 长度尺寸：点击直线往该线段的垂直方向移动
• 角度：点击需要标注角度关系的两条直线

图31 结果图
