蓝桥杯之单片机学习（十八）——555定时器与频率测量

NE555定时器概述

• 在NE555内部，有3个5K的电阻分压，故称555定时器。
• 555定时器的基本原理:.

1. 低电平触发端TRIG和高电平触发端THR: .
2. 两者电压均小于各自的参考电压时，U_0=1, 放电管截至。
3. 两者电压均大于各自的参考电压时，U_0=0， 放电管导通。

• NE555是一个纯硬件的设计,一旦硬件电路确定了，其功能也确定了，没有可编程的部分。

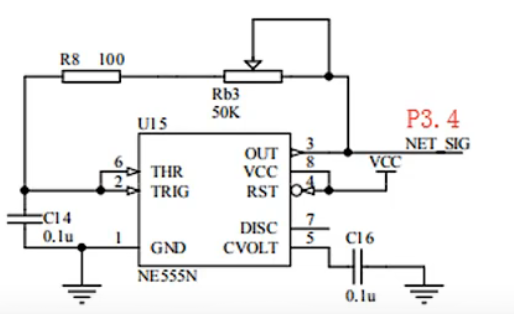

• 在蓝桥杯的板子上，555定时器是一个信号发生电路，通过电位器Rb3可改变输出信号的频率。


二、测量NE555的信号频率

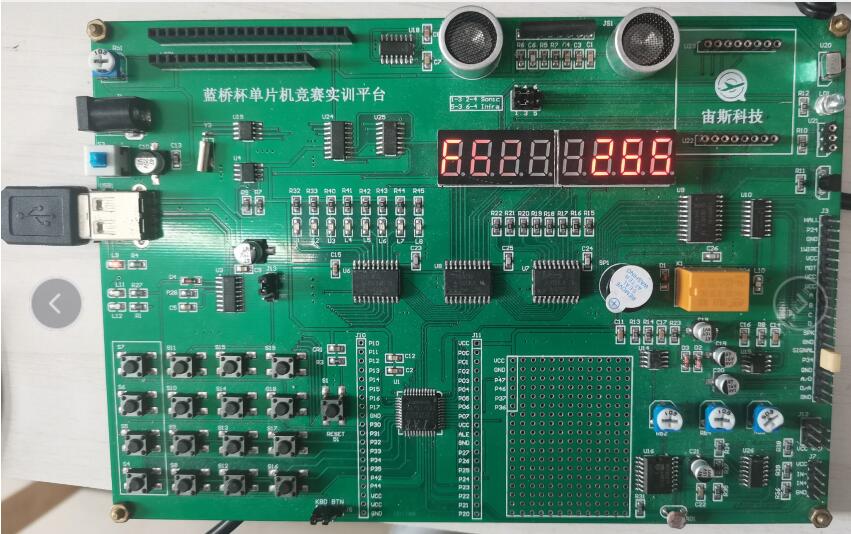

• 在CT107D单片机综合实训平台，上，利用NE555产生方波信号并测量其频率，具体功能要求如下:

1. 上电开机运行时，关闭蜂鸣器、继电器和8个LED指示灯。
2. 用短路环将J3中的NAL与P34短接，NE555发生的信号输入到单片机的P34引脚。
3. 单片机测:量信号频率，并显示在数码管中，频率数据显示用5位数码管，单位是Hz，当显示长度不足5位时，未使用到的数码管熄灭，在最左边的1位数码管用“F"作为提示符。

三、设计思路

两个Timer

1. 计数T0
2. 定时T1（定时1秒）

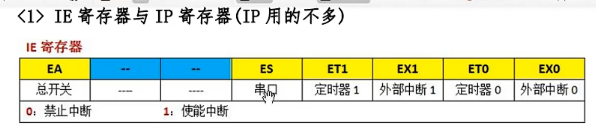

四、一些参考

4.

五、代码展示

#include <reg52.h>

typedef unsigned int uint;
typedef unsigned char uchar;

uint count_f = 0;   //计算频率
uint dat_f = 0;     //缓存上一秒频率
uchar count_t = 0;  //计算时间

uchar code SMG_duanma[18] =
	{0xc0,0xf9,0xa4,0xb0,0x99,0x92,0x82,0xf8,0x80,0x90,
	 0x88,0x80,0xc6,0xc0,0x86,0x8e,
	 0xbf,0x7f};//分别是0-9（对应下标），A-F，“-”，“.”

//配置HC138
void SelectHC138(uchar channel)
{
	switch(channel)
	{
		case 4:    //LED
			P2 = (P2 & 0X1F) | 0X80;
		break;
		case 5:    //蜂鸣器和继电器
			P2 = (P2 & 0X1F) | 0Xa0;
		break;
		case 6:    //位码
			P2 = (P2 & 0X1F) | 0Xc0;
		break;
		case 7:    //段码
			P2 = (P2 & 0X1F) | 0Xe0;
		break;
		case 0:    //锁住所有寄存器
			P2 = (P2 & 0X1F) | 0X00;
		break;
	}
}

void Initsys()
{
	SelectHC138(5);
	P0 = 0X00;//关闭蜂鸣器和继电器
	SelectHC138(4);
	P0 = 0XFF;//关闭LED
}

void Delay_SMG(uint t)
{
	while(t--);
}

//在pos位码上，显示value段码
void DisplaySMG_Bit(uchar pos, uchar value)
{
	SelectHC138(6);
	P0 = 0X01 << pos;
	SelectHC138(7);
	P0 = value;
}

void Init_Timer()
{
	//定时器0用作计数，8位重装
	TH0 = 0XFF;
	TL0 = 0XFF;

	//定时器1用作定时，定时时间50ms
	TH1 = (65535 - 50000 + 1) / 256;
	TL1 = (65535 - 50000 + 1) % 256;

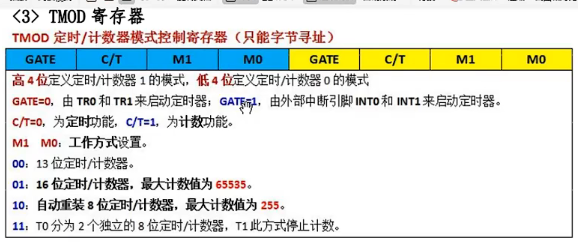

	TMOD = 0X16;//0001 0110

	ET0 = 1;
	ET1 = 1;
	EA = 1;

	TR0 = 1;
	TR1 = 1;
}

void Service_T0() interrupt 1
{
	count_f++;
}

void Service_T1() interrupt 3
{
	TH1 = (65535 - 50000 + 1) / 256;
	TL1 = (65535 - 50000 + 1) % 256;

	count_t++;
	if(count_t == 20)
	{
		dat_f = count_f;
		count_f = 0;
		count_t = 0;
	}
}

void Display_SMG_F()
{
	DisplaySMG_Bit(0, SMG_duanma[15]);
	Delay_SMG(100);

	DisplaySMG_Bit(1, 0XFF);
	Delay_SMG(100);

	DisplaySMG_Bit(2, 0XFF);
	Delay_SMG(100);

	if(dat_f > 9999)
	{
		DisplaySMG_Bit(3, SMG_duanma[dat_f / 10000]);
		Delay_SMG(100);
	}
	if(dat_f > 999)
	{
		DisplaySMG_Bit(4, SMG_duanma[(dat_f / 1000) % 10]);
		Delay_SMG(100);
	}
	if(dat_f > 99)
	{
		DisplaySMG_Bit(5, SMG_duanma[(dat_f / 100) % 10]);
		Delay_SMG(100);
	}
	if(dat_f > 9)
	{
		DisplaySMG_Bit(6, SMG_duanma[(dat_f / 10) % 10]);
		Delay_SMG(100);
	}
	DisplaySMG_Bit(7, SMG_duanma[dat_f % 10]);
	Delay_SMG(100);

	SelectHC138(6);
	P0 = 0XFF;
	SelectHC138(7);
	P0 = 0XFF;
}

void main()
{
	Initsys();
	Init_Timer();
	while(1)
	{
		Display_SMG_F();
	}
}
