关于ST-Link在Keil5中无法识别的解决办法

已于 2022-03-30 22:16:26 修改
阅读量1.2w 收藏 22
点赞数 5
文章标签： 单片机 其他
于 2022-03-29 13:59:25 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_52688635/article/details/123449502
版权

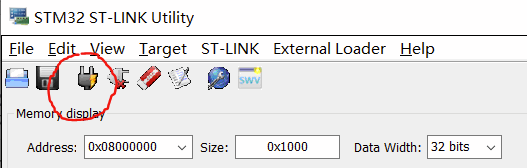

在刚刚接触STM32开发板，利用ST-Link下载程序的过程中，出现了KeilV5软件识别不出ST-Link的情况，且使用STM32 ST-Link Utility测试的过程中需要先长按开发板上的复位按钮，点击连接，再松开复位按钮才可以连上。
在这里插入图片描述解决方法：

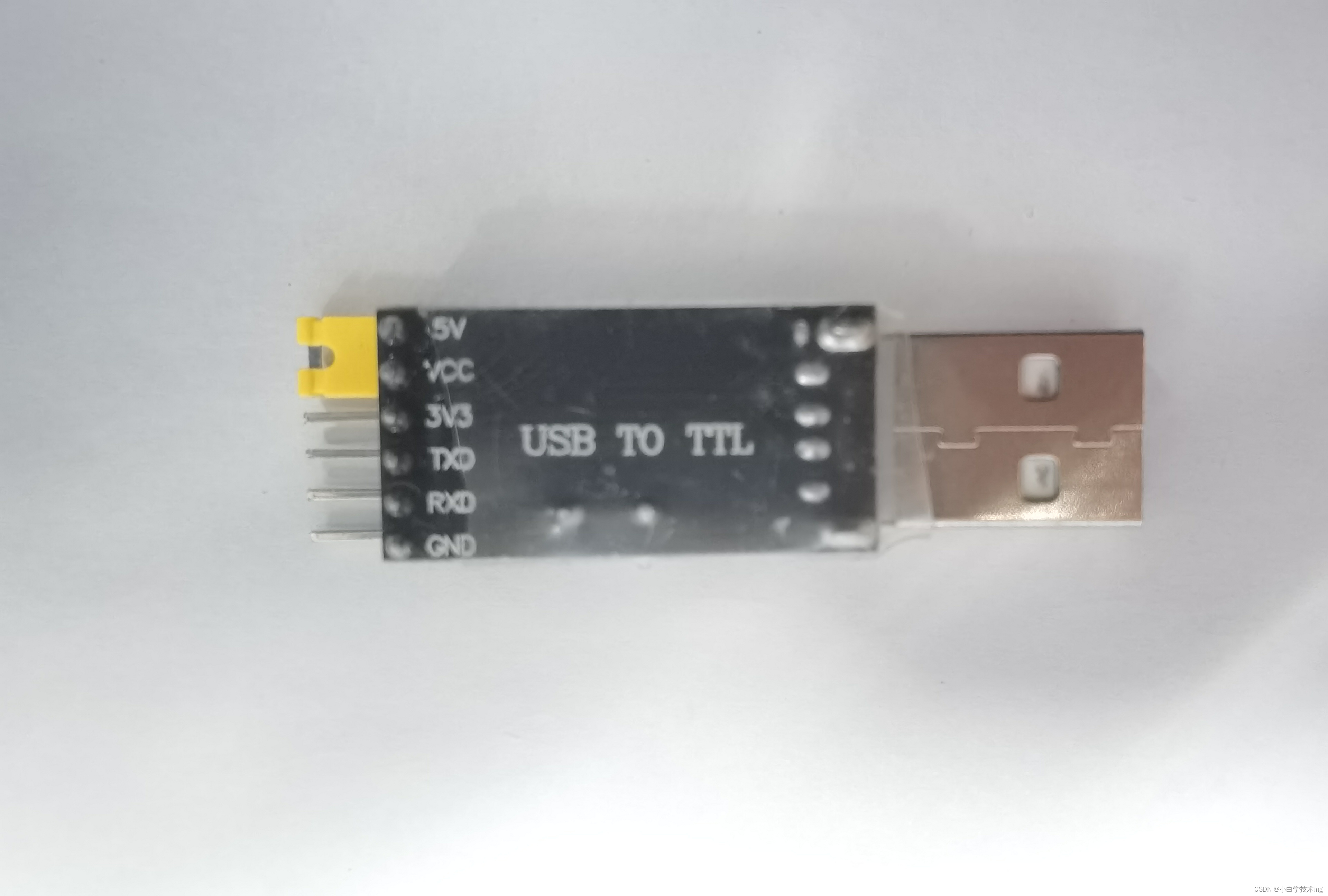

先使用USB转TTL串口下载模块下载一次，
需要下载CH340

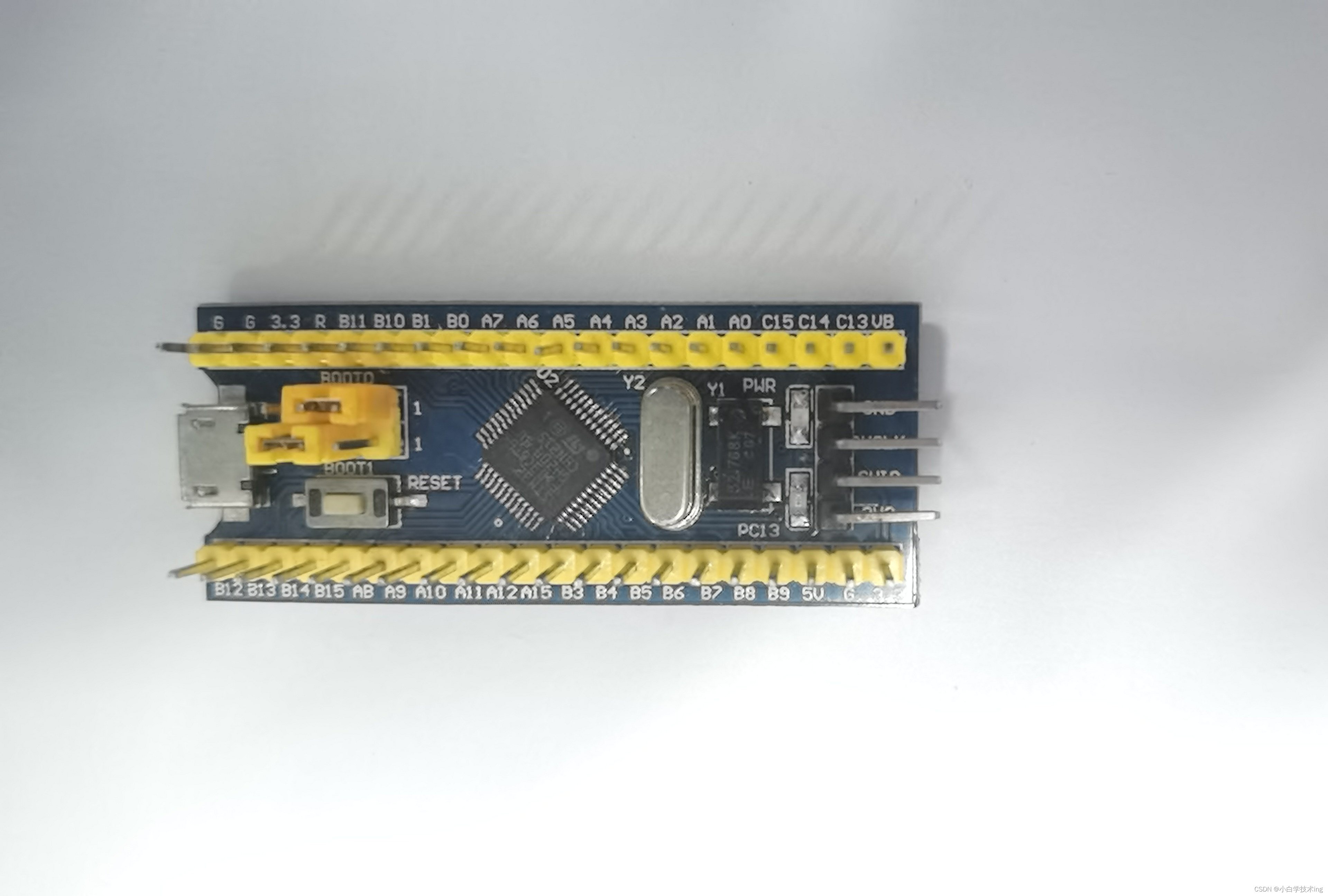

这里使用的是F103C8T6开发板，使用串口下载时，需要将BOOT0置高，将BOOT1置0，如图中所示。TXD与RXD分别对应开发板A9与A10引脚
在这里插入图片描述
在这里插入图片描述

利用flymcu软件烧写一次之后，
再使用ST-Link下载器下载就Ok了，
在这里插入图片描述
