Cubemx学习 keil 5 mdk 5 编译器中ST-LINK无法识别

现象一：

keil 5中 编译器中ST-LINK无法识别

现象二：

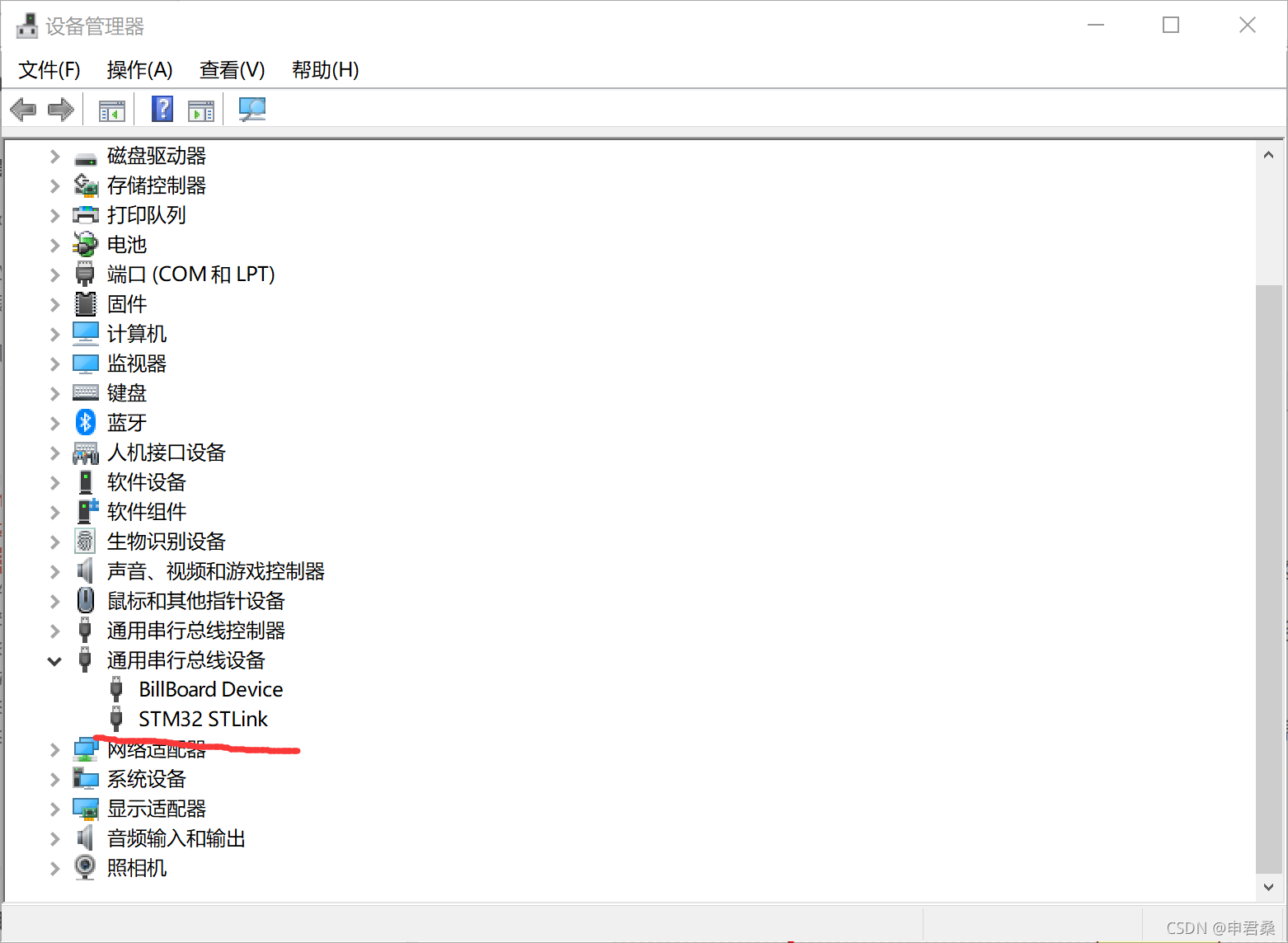

设备管理器能够识别Stlink

这里能够识别是判断了硬件没有任何问题，那么就是软件配置出现了问题。

---

解决方法

1.这里我们通常使用stlink的是4线下载。
GND/VCC/SWCLK/SWIO方式下载。问题出现在这里

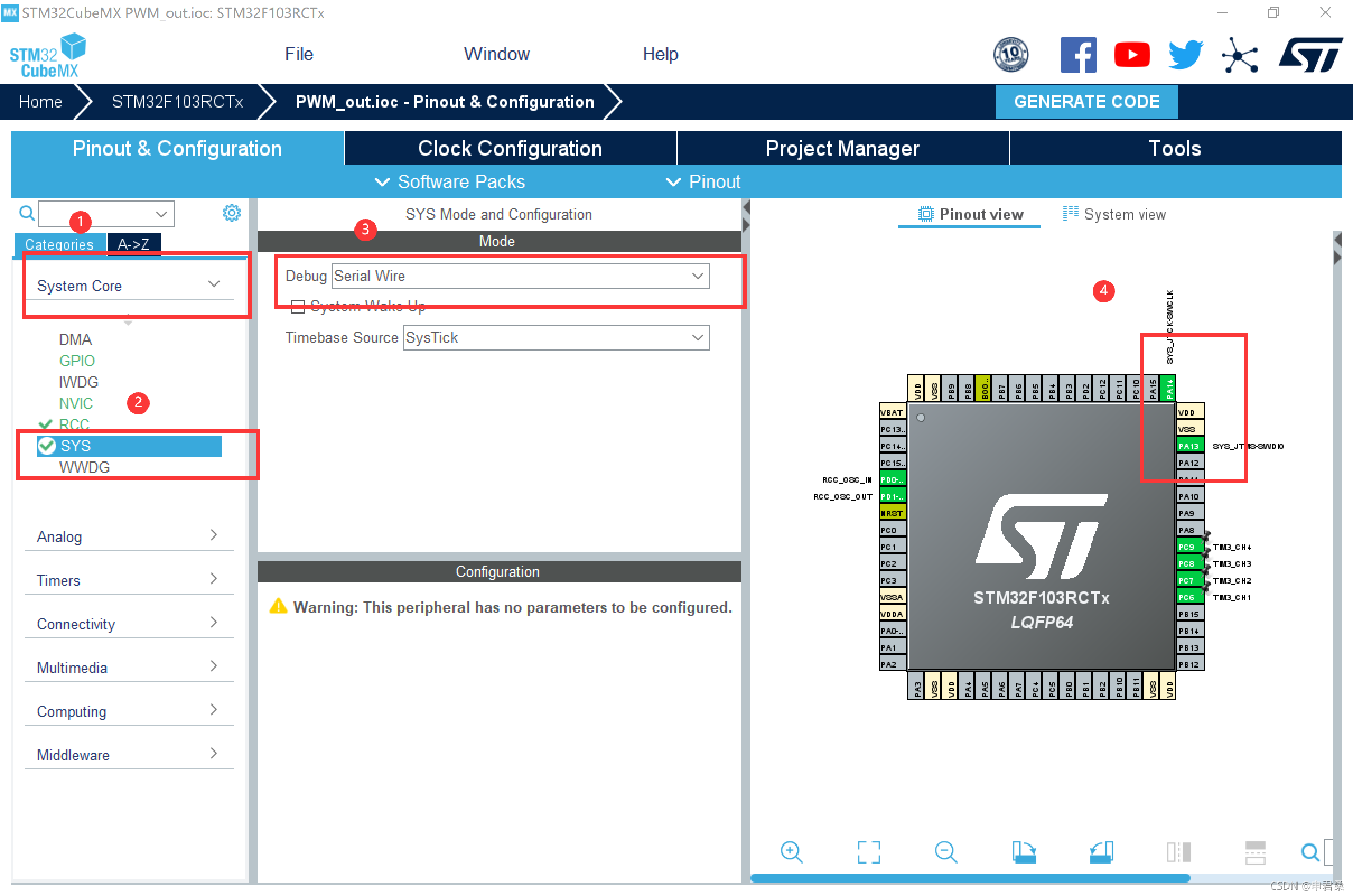

2.打开Cubemx，

（1）、（2）在system core->SYS
（3）Debug选择Serial Wire
（4）出现对应调试管教
友善提醒：我们在编写程序的时候尽量避免使用调试口作为其他功能GPIO

​ 如果没有选择debug项，默认是no debug，在烧录完第一次之后就会变得无法烧录。如果已经生成工程了，可以通过修改特定部分代码即可。stm32f1xx_hal_msp.c文件中的HAL_Msplnit()函数中的__HAL_AFIO_REMAP_SWJ_DISABLE宏，根据需要修改即可。如果已经出现debug无效，可以通过按住复位键之后点击download再松开复位键修复。
3.开始烧录

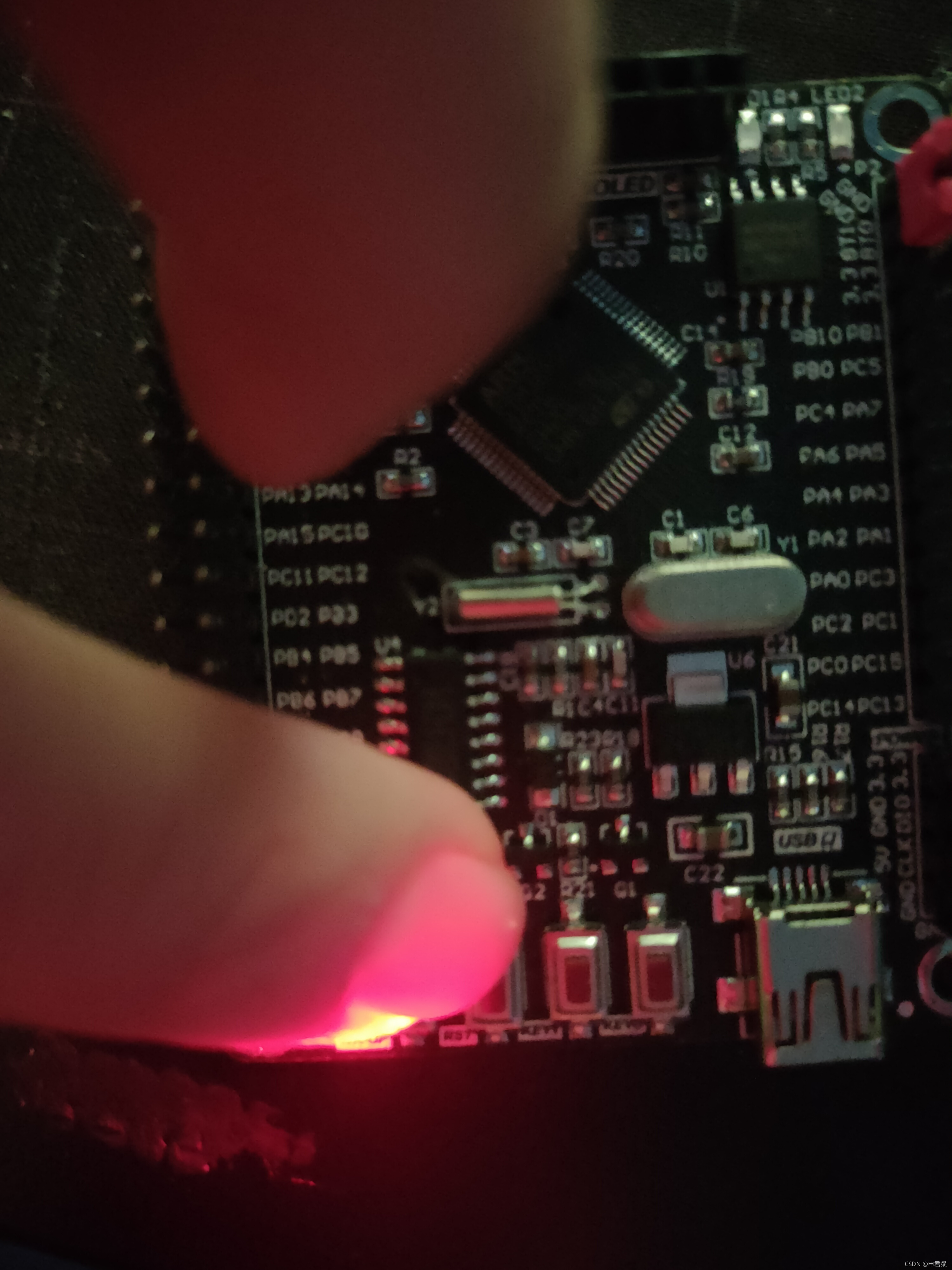

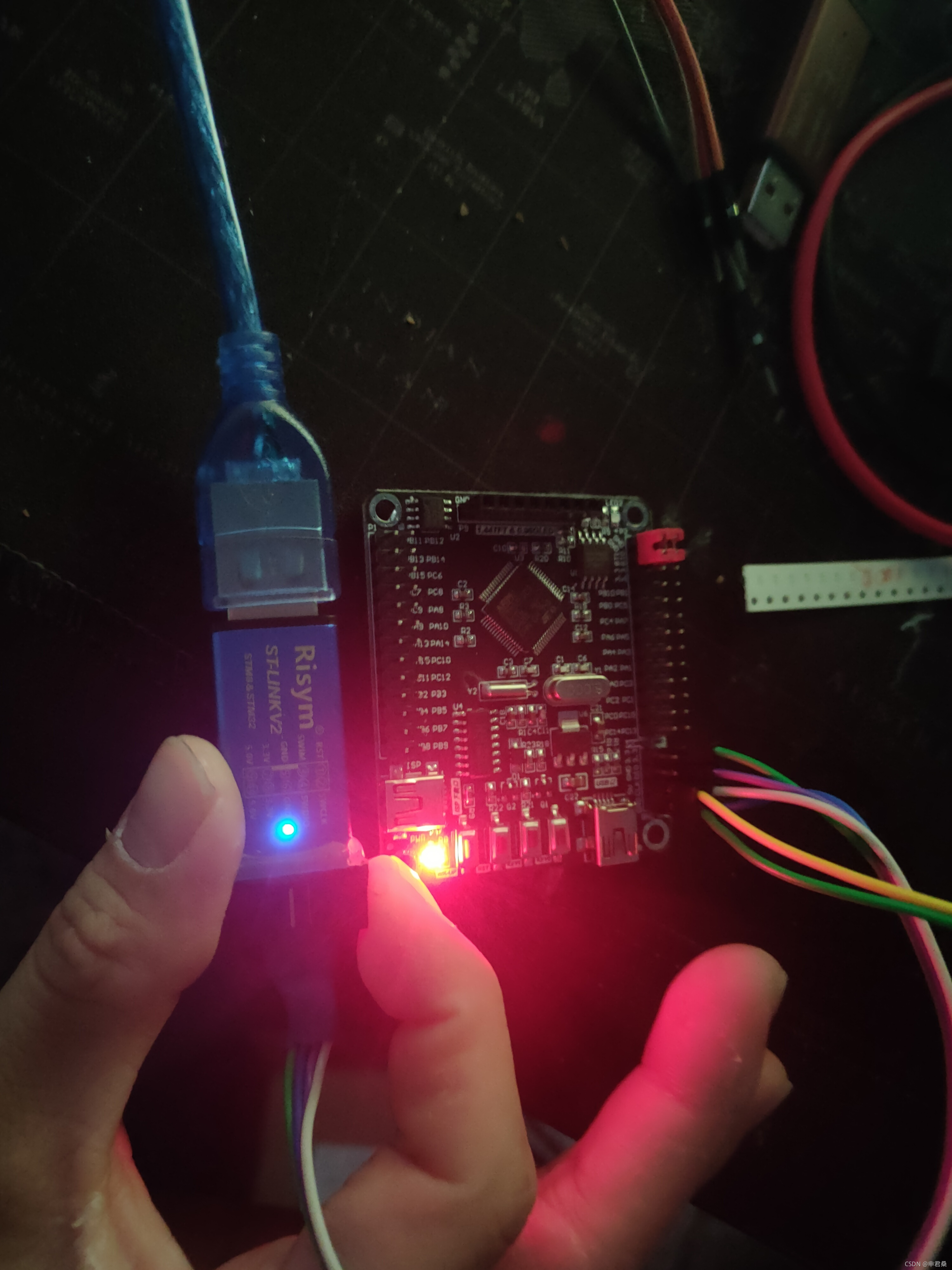

（1）确定单片机板上电，并且长按板子的复位按键不动

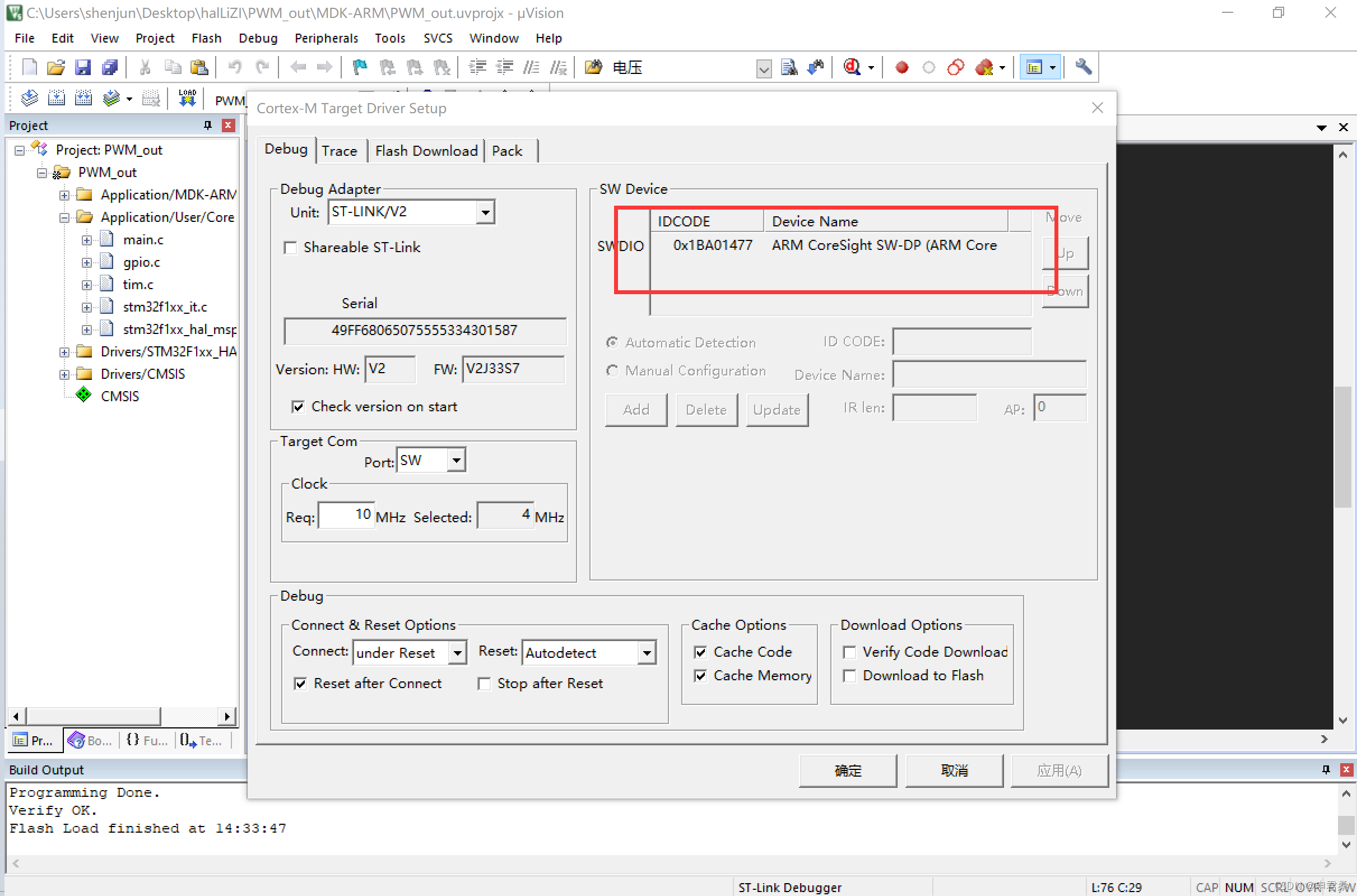

（2）打开keil，在setting里面可以看到已经识别

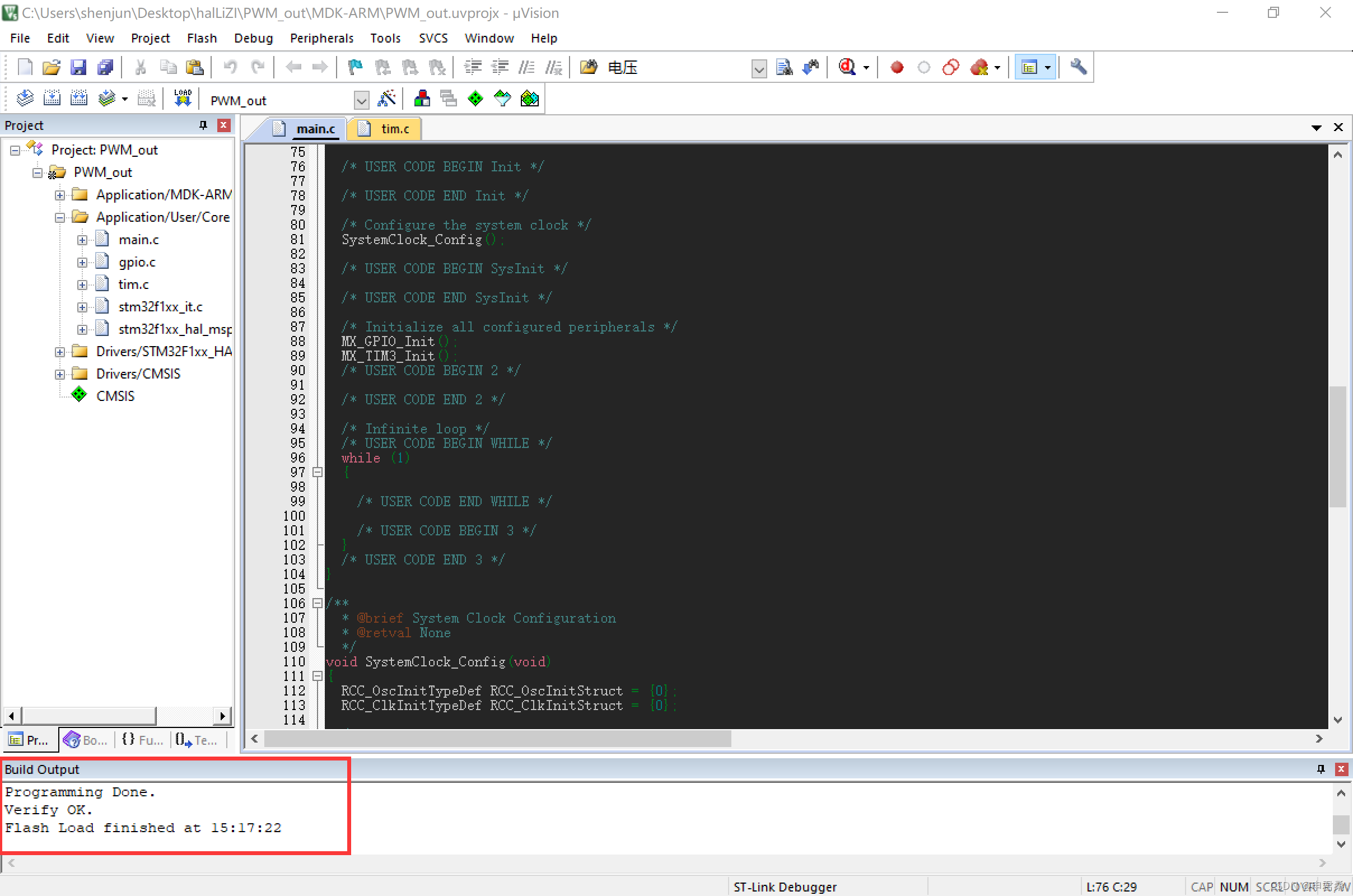

（3）点击下载后，立刻松掉复位按键，可以看到已经下载成功

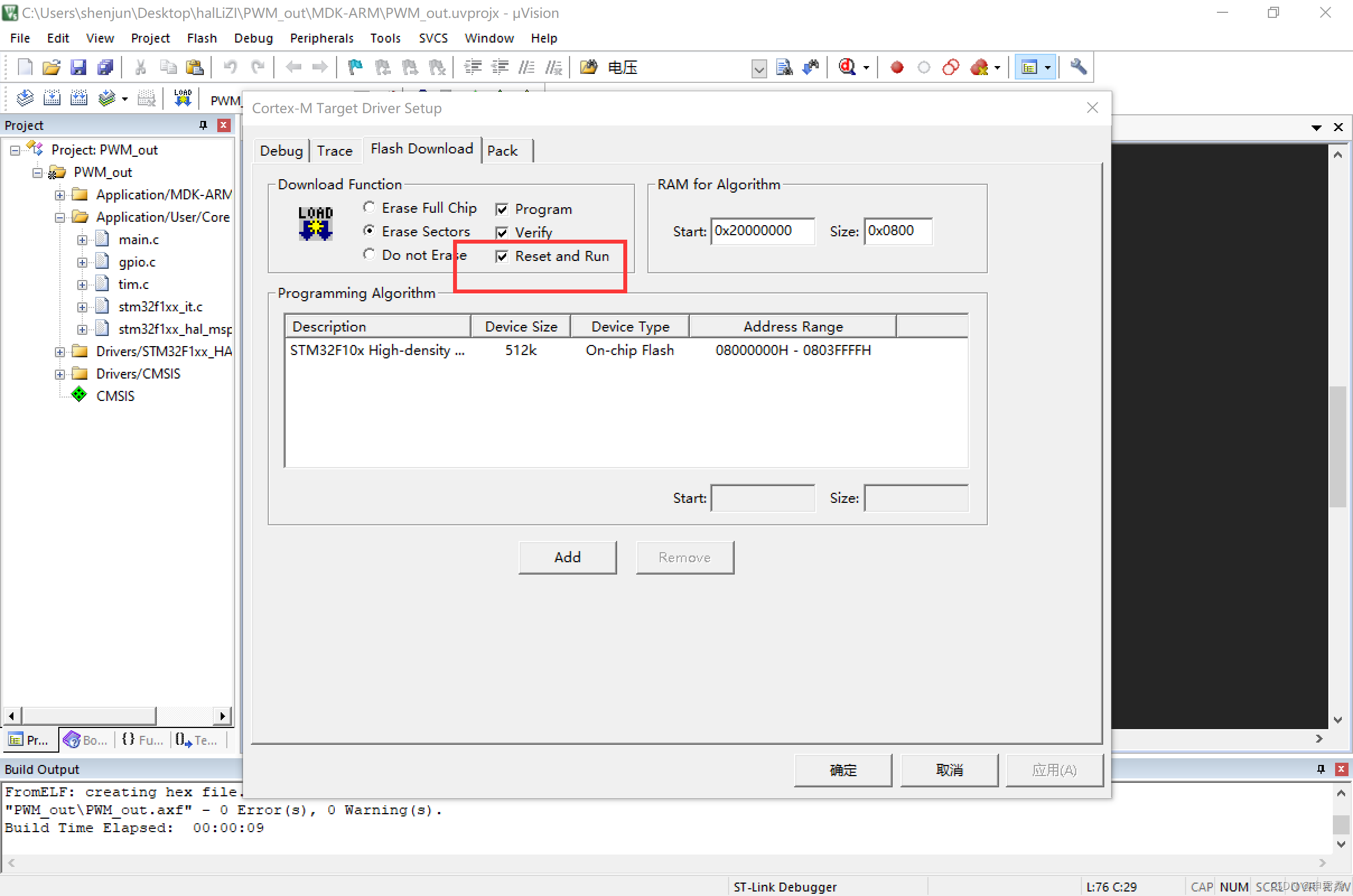

（4）后面seting里面，勾选Reset and Run，就可以正常下载程序了
