通信系统概述

实现信息传递所需的一切技术设备和传输媒介被统称为通信系统。

---

目录

一、通信系统模型

 二、信源与信宿

三、发信机与收信机

四、信道

五、信号变换

---

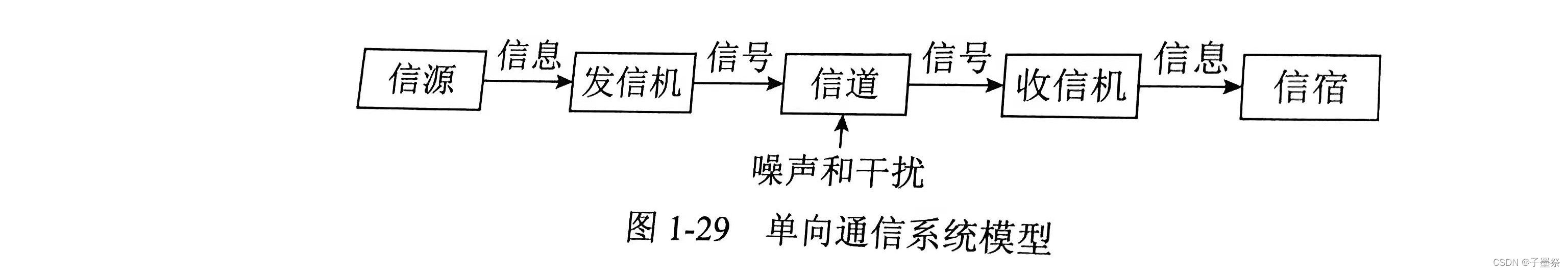

一、通信系统模型

通信的过程就是信源和信宿通过信道收发信息的过程。

 发信机和收信机具体做了哪些事情？

 二、信源与信宿

信源：位于发送端，负责将原始信息转换为电信号

信宿：位于接收端，负责将电信号转换为原始信息

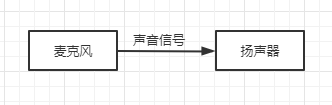

如：

三、发信机与收信机

发信机：

        发信机对信源发出的信息进行必要的检错和纠错编码等处理后，将其转换成适合在信道上传输的信号，发送到信道上。

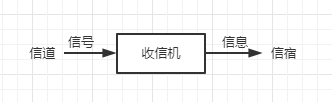

收信机：

        收信机负责从信道上接收信号，进行检错和纠错处理后，将信息回复出来发送给信宿。

四、信道

        信道就是信息的传输通道。信道对传输的信号是有要求的，信息必须转换成满足信道要求的信号才能在信道中传输。

有线信道：传输媒介为电话线、网线、光纤等。

无线信道：传输媒介为自由空间的电磁波。通信常用无线电波、光波。

五、信号变换

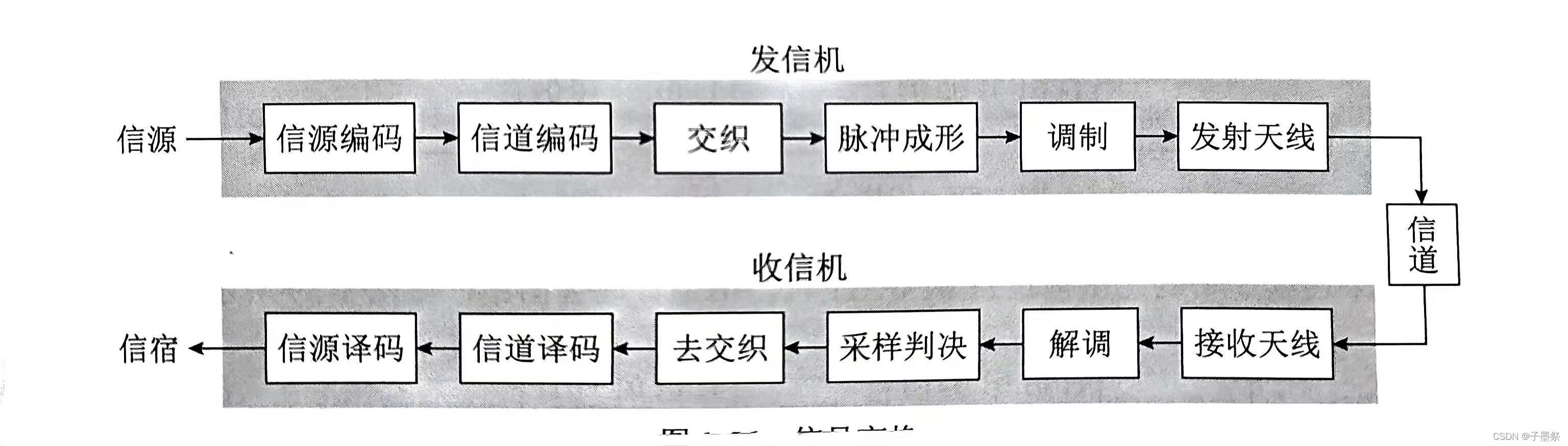

如通信模型所示，发信机做一系列信号变换后才将信号发送到信道。

信源编码：

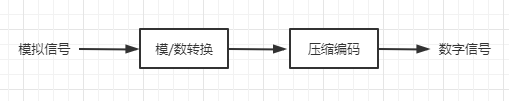

        对于模拟信源，一般先进行模/数转换，将模拟信号数字化，再进行压缩编码，尽量剔除冗余信息，减少传输带宽的占用。

 如：GSM系统中的PCM编码。

信道编码：

        信道编码：通过添加冗余信息，以便在接收端进行纠错处理，解决信道的噪声和干扰导致的误码问题，提高信息传输的可靠性。如：FEC前向纠错码

        那么问题来了，信源编码使劲压缩以剔除冗余信息，完了信道编码搁这又添加冗余信息，不是互相矛盾吗？其实不然，二者的本质是相同的，都是为了实现信号最有效的传输。只不过前者关注的是有效性，后者关注的是冗余度。那么能否联合编码呢？即信源编码核信道编码不再分开而是进行统一编码？

交织：

        为了解决连续误码问题，需要将信道编码后的数据顺序按照一定的规律进行打乱，这就是交织。也就是绕码。

        到了接收端，在信道译码之前先将数据顺序恢复，这就是去交织。也就是解扰码。

脉冲成形：

        数字信号要想在信道中传输，必须先转换成合适的脉冲波形，这就是脉冲成形。如矩形脉冲。

调制：

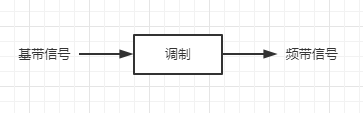

        调制：将信息承载到满足信道要求的高频载波信号。

        载波三要素：振幅、频率、相位

• 模拟调制：调频、调幅、调相

• 数字调制：ASK、PSK、FSK、QAM

那么问题来了，为什么要对信号进行调制呢？

复用和多址技术：

        如果要在一条信道上同时传输多路数据，就要用到复用和多址技术。

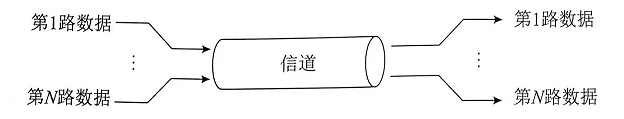

        复用技术：一条信道同时传输多路数据的技术；包括时分复用TDM、频分复用FDM、码分复用CDM。

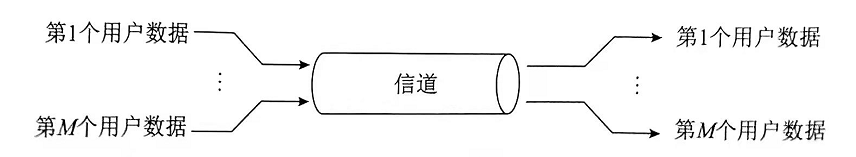

         多址技术：一条信道同时传输多个用户数据的技术；常用有时分多址TDMA、频分多址FDMA、码分多址CDMA。
