前言

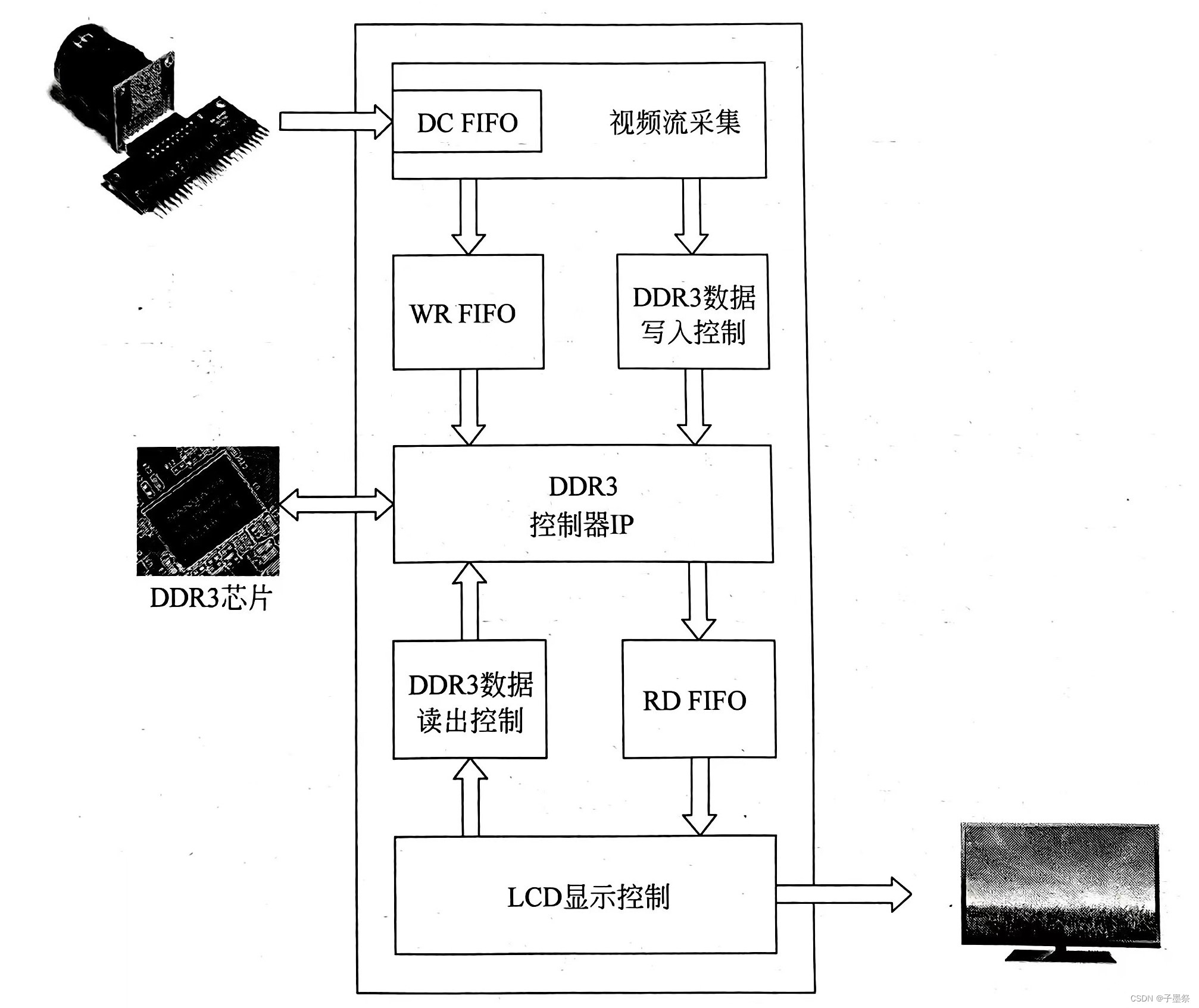

上文描述了系统框图，本篇则对各个模块进行详细描述：

一、视频流采集设计

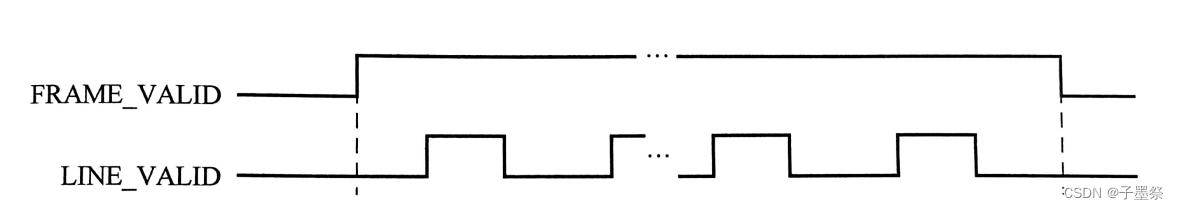

MT9V034输出VGA（752*480像素）并行数据视频流协议的时序波形如下：

场同步信号FRAME_VALID：为高时，表示一帧图像；

行同步信号LINE_VALID：为高时，表示数据是有效的视频流。

即：从FRAME_VALID拉高开始，在LINE_VALID为高电平期间依次传输的是第1行、第2行、第3行...、第480行数据，每行数据包含了752像素的灰度信息。

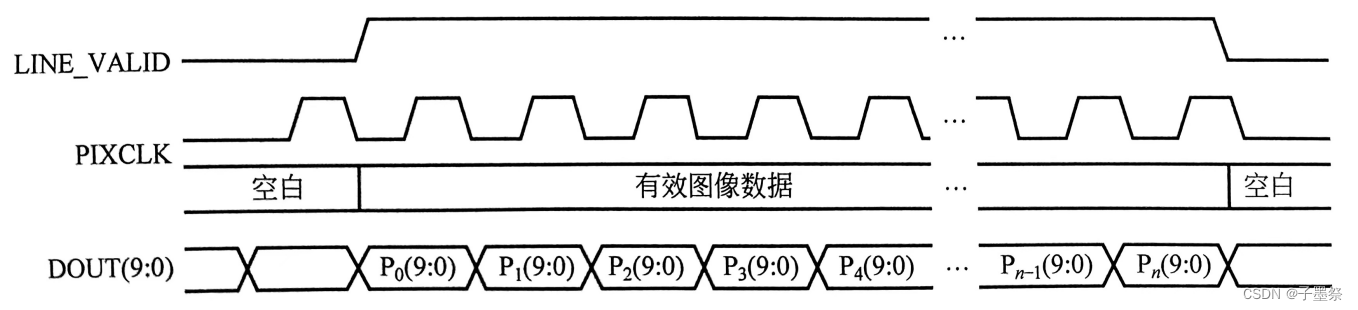

并行数据视频流时序如下：

图像采集时，先用一个异步FIFO来同步外部输入的数据和FPGA内部逻辑。每一帧新图像开始前FIFP进行一次清空。在FIFO的读端口，一个简单的FIFP读控制状态机会判定当数据≥16时，就连续读出者16个数据，送到ddr_cache.v的DDR3写缓存FIFO中。

使能信号image_ddr3_wren、清除信号image_ddr3_clr、图像数据image_ddr3_wrdb是送到后续模块写入DDR3中的视频流数据。

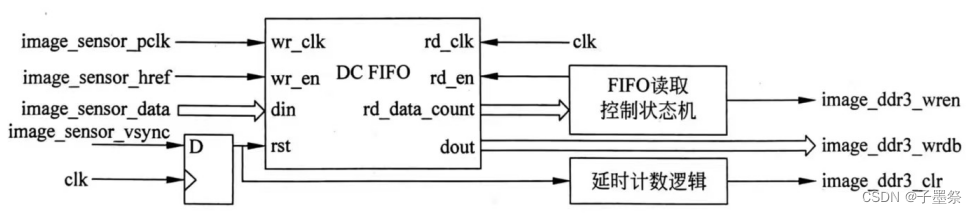

图像采集框图如下：

二、DDR3缓存控制

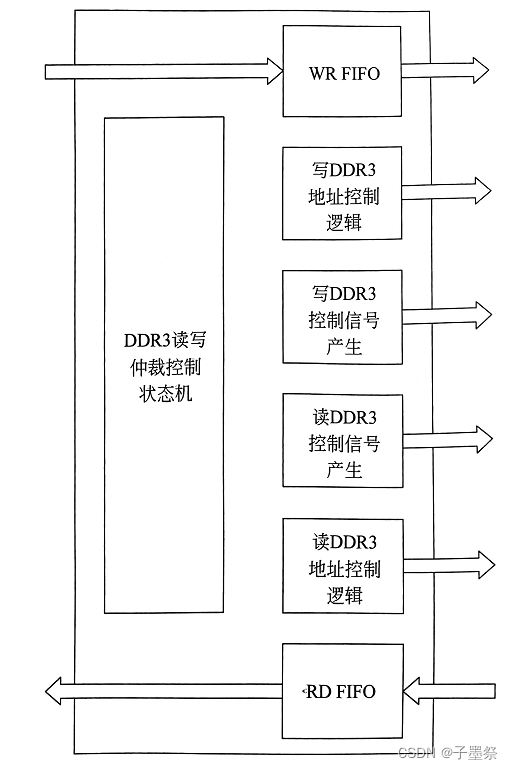

ddr3_cache.v模块设计两个FIFO，WR_FIFO用于缓存写入的图像数据，RD_FIFO用于缓存从DDR3读出的图像数据。DDR不就是缓存吗，为什么需要FIFO？因为DDR需要刷新，控制器输出的有效信号并不一直为高，所以要FIFO存一下，才能保证数据不丢失。而DDR3的读写控制在同一时刻不能并行，所以需要DDR3读写仲裁控制逻辑。读写相关地址、控制信号都需要分别时序。

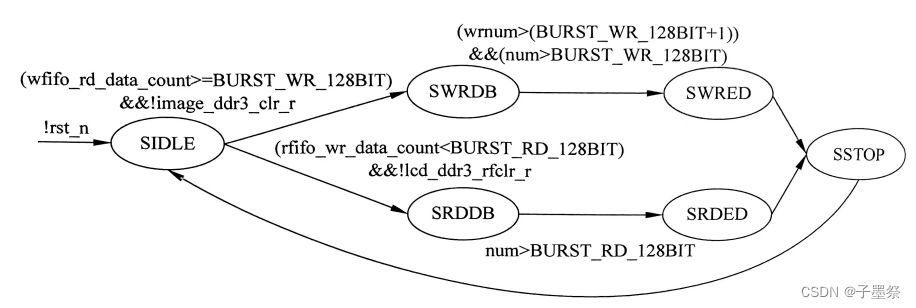

DDR3读写状态切换如下：

空闲状态SIDLE，判断读数据缓存FIFO或写数据FIFO的数据量，以确定是否进入读数据状态SRDDB或写数据状态SWRDB。在SRDDB或SWDDB下，发起DDR3的读写请求和相应接口时序，完成固定的burst数据量读写后，进入状态SSTOP，然后回到IDLE状态。

DDR3 IP设计，详见另外博客：Xilinx FPGA平台DDR3设计保姆式教程（汇总篇）——看这一篇就够了-CSDN博客

三、FIFO 设计

整个设计工程中，配置使用了 3个异步FIFOIDC FIFO)实现了以下3个作用。

实现不同时钟域的切换。如图像同步时钟 image_sensor_pclk通过 fifo_generator_2转换到 FPGA 内部时钟 clk_50m,时钟 clk_50m 则通过 fifo_generator_0 和 fifo _generator_1转换到 DDR3 Controller IP 的同步时钟 ui_clk。
对数据进行缓存，写入是慢时钟域的零散数据，读出是快时钟域的成块数据。例如fifo_generator_2的输入时钟要慢于读出的 50MHz时钟,但经过 FIFO 缓存,数据以每 16个像素为单位读出。
数据位宽的转换。例如 fifo_generator_0和 fifo_generator_1这两个 FIFO,在clk _50m时钟一侧,均是 16 位宽,而在 ui_clk 时钟一侧,均是 128位宽与DDR3Controller IP 实现数据交互。

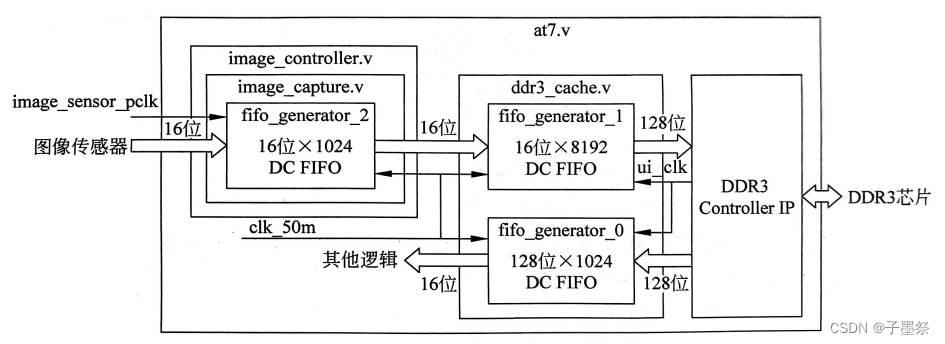

　工程中的3个 FIFO之间的数据交互和所在模块关系如下图所示。单纯从设计角度看,fifo_generator_2和 fifo_generator_1这两个 FIFO 是可以只使用后者替代,这里之所以保留了两级FIFO缓存，是为了后续的工程中，方便在两级 FIFO之间的逻辑代码中添加一些图像处理功能。

FIFO IP的例化就不展开了，参见《PG057》

四、VGA显示器驱动设计

FPGA开发板通过PMODE接口外接VGA显示模块（板载ADV7123芯片），可实现VGA显示器的显示控制。本实例要将8位的灰度图像显示在VGA显示器上。

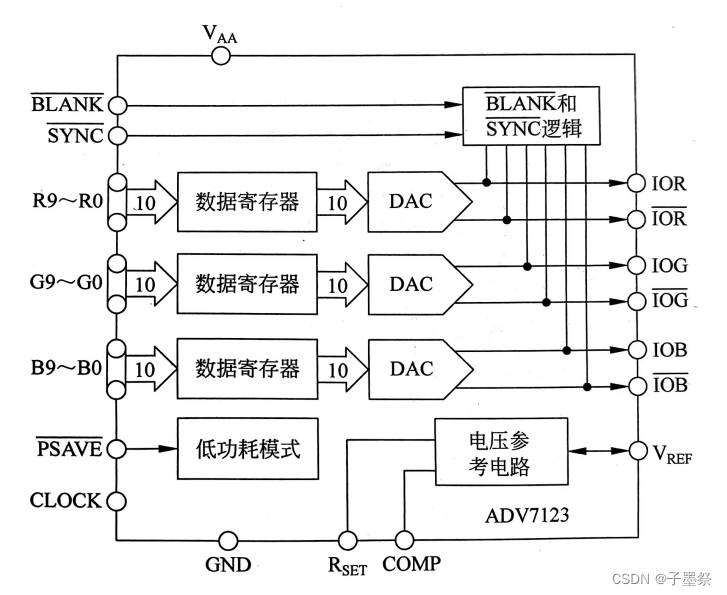

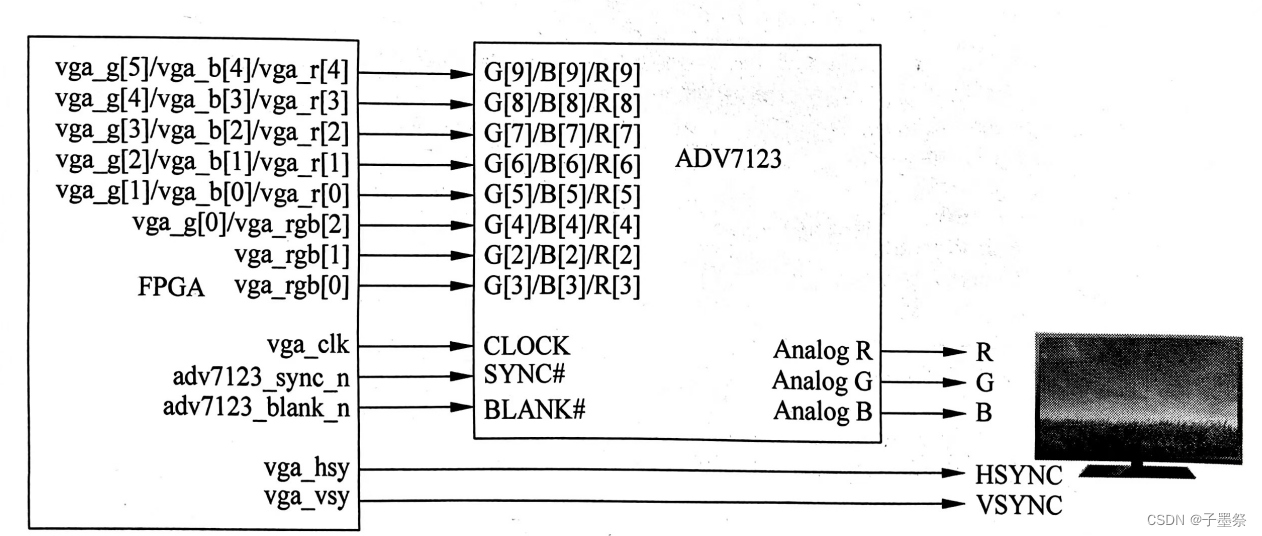

ADV7125内部功能框图如下所示：

下图展示了显示驱动接口：

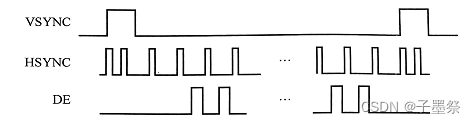

VGA显示器的数据同步使用行同步信号HSYNC和场同步信号VSYNC即可实现。

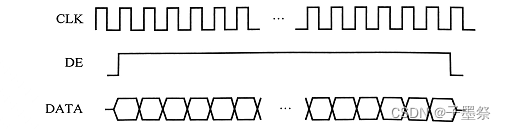

而在FPGA内部，使用图中示意的DE信号脉冲高电平，送出有效的RGB数据。

为了便于实际驱动计数器的时序产生，还是需要对行和列计数器的同步脉冲、后沿脉冲、显示脉冲、前沿脉冲做定义，参数表如下：

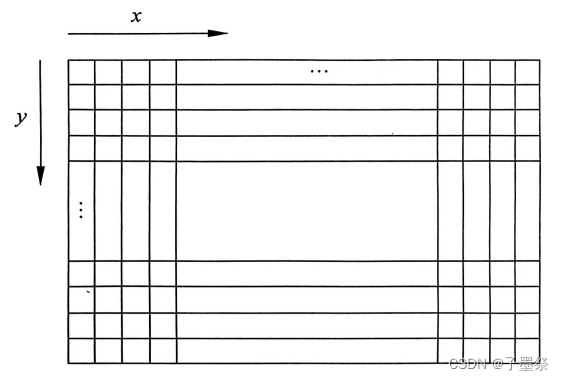

传输数据不可能一下子全部送过去，只能一个像素点一个像素点的送图像数据，从方向来看，就是从左到右（x轴），从上到下（y轴）：

因此，代码中定义了两个12位的计数器，即x轴计数器xcnt和y轴计数器 ycnt。xcnt随主时钟不停地计数， ycnt 在xcnt 计数器完成一个周期计数时才会递增计数，它也有自己的计数周期。xcnt 和 ycnt 的计数周期值都是由前面的参数定义好的。

实际的数据传输方式不仅仅只有x轴和y轴的有效显示图像的数据，而是在每一行或每一场(即一个完整的图像帧)的开始和结束都有一些空闲的时间，这个时间内的数据不显示在屏幕上，可以用来产生一些同步信号，避免行、场的错乱。
