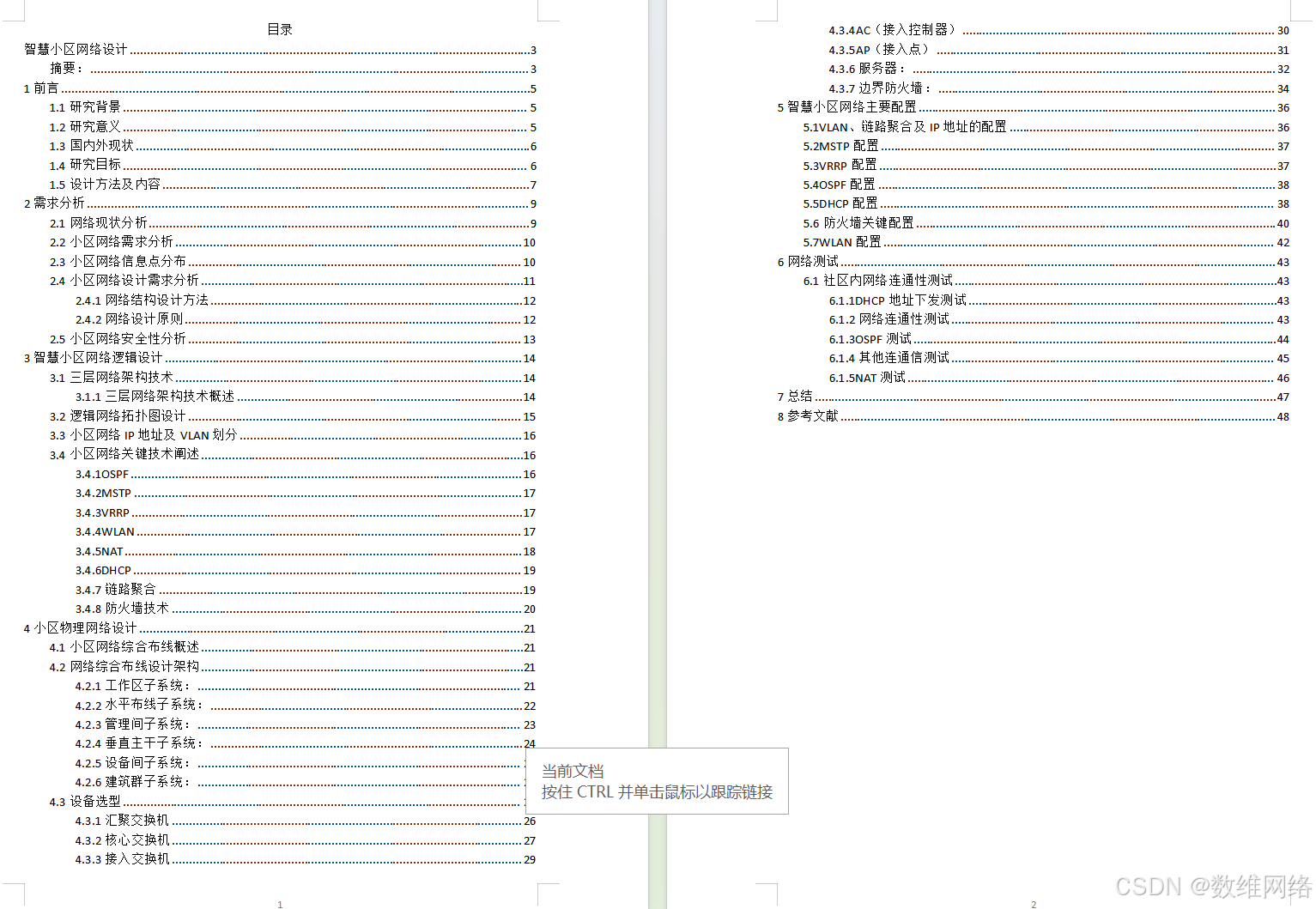

目录
智慧小区网络设计与研究
摘要：随着Internet的发展，智慧小区网络设计旨在构建一个高效、安全、智能化的网络基础设施，以满足小区居民和管理者对高品质网络服务的需求。设计采用了先进的技术和设备，包括光纤网络、无线覆盖网络、物联网设备等，以实现全覆盖、高速、稳定的网络连接。基于云计算和大数据技术，构建智能化的管理平台，实现对小区各项设施和服务的远程监控和智能管理，提升小区管理效率和居民生活质量。同时，加强网络安全防护措施，保障网络数据和信息的安全，为居民提供可靠的网络环境。综合利用各种先进技术，实现智慧小区网络的高效运营和智能管理。
关键字：智能化、光纤网络、远程监控、智能管理
Abstract: With the development of the Internet, the design of smart community networks aims to build an efficient, secure, and intelligent network infrastructure to meet the demands of residents and managers for high-quality network services. The design incorporates advanced technologies and equipment, including fiber optic networks, wireless coverage networks, and IoT devices, to achieve full coverage, high speed, and stable network connections. Based on cloud computing and big data technologies, an intelligent management platform is constructed to achieve remote monitoring and intelligent management of various facilities and services in the community, enhancing management efficiency and residents' quality of life. Additionally, network security measures are strengthened to safeguard network data and information, providing residents with a reliable network environment. By comprehensively utilizing various advanced technologies, efficient operation and intelligent management of smart community networks are realized.
Keywords: intelligent, fiber optic network, remote monitoring, intelligent management
1前言
1.1研究背景
随着科技的飞速发展，特别是互联网、物联网、大数据、人工智能等新一代信息技术的广泛应用，智慧小区作为智慧城市的重要组成部分，已经成为城市发展的重要趋势。智慧小区网络设计是智慧小区建设的基础和关键，其研究背景主要包括以下几个方面：
信息时代对居住环境的新要求：在信息时代，人们对居住环境的要求不再仅仅局限于物质层面，更加注重信息化、智能化的生活体验。智慧小区网络设计需要满足居民对于高速、稳定、安全的网络接入需求，以及对于智能家居、远程教育、在线医疗等多种信息服务的需求。因此，研究如何构建一个高效、可靠、易用的智慧小区网络系统，成为了当前亟待解决的问题。
物联网技术在住宅领域的应用：物联网技术的发展为智慧小区提供了丰富的应用场景。通过将各种传感器、控制器、智能设备等连接在一起，实现对小区内环境的实时监测、智能控制等功能。这要求智慧小区网络设计具备良好的扩展性和兼容性，能够支持各种不同类型、不同厂商的设备接入，实现设备间的互联互通。
绿色节能与可持续发展：在全球范围内，绿色节能和可持续发展已经成为各国政府和企业共同关注的重要议题。智慧小区网络设计需要充分考虑能源利用效率，采用节能技术和设备，降低能耗，减少碳排放。同时，通过网络优化和管理，提高资源利用率，实现可持续发展。
安全与隐私保护：随着网络技术的普及，网络安全问题日益严重，尤其是在涉及居民生活的信息系统中，安全问题尤为突出。智慧小区网络设计需要充分考虑安全因素，采取有效的加密、认证、访问控制等措施，保障居民的信息安全和隐私权益。
政策法规与标准规范：随着智慧小区建设的推进，各国政府相继出台了一系列政策法规和标准规范，以指导和规范智慧小区的发展。智慧小区网络设计需要遵循相关政策法规和标准规范，确保网络系统的合规性、互操作性和可维护性。
1.2研究意义
提升居民生活品质：智慧小区网络的构建与研究，有助于实现信息化、智能化的居住环境，为居民提供更加便捷、舒适的生活体验。通过网络连接，居民可以方便地使用智能家居系统，实现家庭设备的远程控制和自动化管理；通过在线平台，居民可以随时随地享受便捷的公共服务，如预约挂号、缴费、查询等。此外，智慧小区网络还可以支持社区内的社交互动和文化活动，增强邻里之间的联系，提高居民的幸福感和归属感。
推动产业发展与创新：智慧小区网络构建与研究涉及多个领域，如通信技术、物联网、大数据、人工智能等，为相关产业带来了新的发展机遇。首先，智慧小区网络的建设需求将刺激通信设备、智能硬件等相关产业的发展；其次，智慧小区网络的应用将促进软件和信息服务的创新，推动新业态、新模式的出现；最后，智慧小区网络的运营和维护将带动专业化服务的发展，形成完整的产业链条。
促进绿色节能与可持续发展：智慧小区网络构建与研究有助于实现能源的有效利用和管理，降低碳排放，推动绿色节能和可持续发展。通过网络连接，可以实现对小区内能源消耗的实时监测和分析，为能源优化提供数据支持；通过智能控制，可以实现能源设备的自动化管理，提高能源利用效率；通过整合分布式能源和储能设备，可以实现清洁能源的有效利用，减少对传统能源的依赖。
保障安全与隐私：智慧小区网络构建与研究有助于提升网络安全防护能力，保护用户信息安全和隐私权益。通过对网络系统的深入研究，可以发现潜在的安全风险和漏洞，制定有效的防范措施；通过对加密、认证、访问控制等技术的改进和应用，可以提高信息传输的安全性；通过对用户行为的分析和预测，可以防止非法侵入和恶意攻击，确保用户信息的保密性和完整性。
推动政策法规与标准规范的完善：智慧小区网络构建与研究有助于推动相关政策法规和标准规范的制定和完善。通过对智慧小区网络的深入研究，可以为政府部门提供决策支持和技术参考，促进政策法规的科学制定；通过对智慧小区网络的实践探索，可以为行业标准的制定提供经验和案例，推动行业规范的形成和完善。
1.3国内外现状
智慧小区网络搭建在国内外已经逐渐成为城市智慧化建设的重要组成部分。国内各大城市纷纷推动智慧小区建设，涌现出了一批具有代表性的示范项目。例如，北京、上海、广州等一线城市在智慧小区网络方面取得了显著进展，通过先进的技术手段实现了小区设施的智能化管理和居民生活服务的提升。在国外，欧美等发达国家也在智慧城市建设中广泛应用智慧小区网络技术，借助先进的通信、物联网和云计算技术，实现了小区内外各种设备的互联互通，为居民提供更加便捷、安全的生活体验。
然而，智慧小区网络搭建在国内外仍存在一些挑战和问题。首先，技术标准尚不完善，各地智慧小区网络建设标准不一，存在互不兼容的情况。其次，智慧小区网络建设涉及多个部门和利益相关方，需要统一规划和协调，加强跨部门、跨行业的合作和沟通。此外，网络安全和数据隐私问题也是智慧小区网络建设面临的重要挑战，需要加强技术研发和管理措施，保障网络数据和信息的安全和隐私保护。因此，未来智慧小区网络搭建需要进一步加强国际合作，推动技术标准的统一和完善，加强网络安全和数据隐私保护，为智慧城市建设提供更加稳健和可持续的网络基础设施。
1.4研究目标
本次设计目的在构建一个全面的智慧小区网络系统，该系统将采用最新的物联网技术、云计算平台和大数据分析方法，实现小区管理的智能化、信息化和自动化。通过集成传感器、智能设备与通信技术，目标是创建一个高效能、低成本、易维护且用户友好的小区服务环境。该智慧小区网络应具备实时数据收集与处理能力，能够对小区内的能源使用、安全监控、环境监测、交通管理等多个方面进行优化，进而提升居民的生活质量和小区的整体运营效率。此外，研究还将关注智慧小区网络的可持续发展，包括节能减排、绿色生态环境构建以及应对未来科技发展的可扩展性设计。
在深入分析当前智慧小区发展需求的基础上，本研究的总体目标还包括确保网络系统的安全性和隐私保护。随着网络技术的不断进步，网络安全问题日益凸显，因此，构建一个既智能又安全的网络环境成为本研究的关键任务之一。智慧小区网络需要采取先进的加密技术、认证机制和入侵检测系统来防范潜在的安全威胁。同时，为了保护居民的个人隐私，研究将探索如何在不侵犯个人隐私的前提下，合理收集和使用数据。最终目标是实现一个既能满足小区智能化管理需求，又能保障居民信息安全和隐私权的综合性网络平台。
1.5设计方法及内容
在网络设计前需要结合小区的实际情况和需求，之后采用一系列的设计方法和内容来确保网络的高效、安全和智能。首先，设计方法包括需求调研、规划设计、设备选型、实施部署和运维管理等步骤。在需求调研阶段，需要了解小区的业务需求、网络覆盖范围、用户数量、设备类型等信息，为后续设计提供基础数据。规划设计阶段需要根据需求调研结果，制定网络架构方案、拓扑结构、设备配置、网络安全策略等，以实现全覆盖、高速、稳定的网络连接。设备选型阶段需要根据设计方案，选择适合小区网络需求的设备，包括光纤网络设备、无线覆盖设备、物联网设备等。实施部署阶段需要根据设计方案和设备选型，进行网络设备的布置、接线连接、配置调试等工作，确保网络正常运行。运维管理阶段需要对网络进行定期维护、监控、优化，及时处理网络故障和安全事件，保障网络的稳定性和安全性。
而设计内容方面，智慧小区网络设计需要考虑以下几个方面：首先是网络拓扑结构设计，包括核心网络、汇聚网络和接入网络，以及各层之间的连接方式和网络设备的布置。其次是网络安全策略设计，包括防火墙、入侵检测系统、访问控制等安全设备和技术的部署，保障网络数据和信息的安全。再者是无线覆盖网络设计，包括室内外覆盖范围、信号强度、频率管理等，以满足居民和管理者的无线网络需求。此外还需要考虑物联网设备的接入和管理、云计算平台的搭建和管理等内容，实现对小区设施和服务的远程监控和智能管理。综合考虑这些设计内容，可以构建一个高效、安全、智能的智慧小区网络，为居民提供高品质的网络服务和生活体验。
2需求分析
2.1网络现状分析
当前智慧小区网络的建设正快速发展，多数新建小区都开始引入智能化系统，如智能安防监控、环境监测和能源管理系统。这些系统通过安装各种传感器和摄像头，对小区的公共区域和设施进行实时监控与管理，旨在提高居民的生活质量和安全性。然而，智慧小区网络的覆盖和应用程度仍然参差不齐，一些地区因资金或技术限制，只能实施有限的智能化功能，而且系统之间的互联互通性不强，信息孤岛现象普遍存在。
在技术层面，智慧小区网络构建面临的主要挑战包括数据整合能力不足、系统升级维护成本较高以及缺乏统一的标准规范。由于各个系统和服务供应商遵循的标准不一，导致数据共享和融合困难，影响了整体网络效能的发挥。此外，随着技术的迭代更新，如何保证系统的持续兼容性和升级灵活性也是目前智慧小区网络需要解决的问题。网络安全和个人隐私保护更是居民极为关心的问题，尽管采取了多项措施，但数据泄露和网络攻击事件仍时有发生，暴露出现有智慧小区网络在安全防护方面还有很大的提升空间。
从用户体验的角度来看，虽然智慧小区网络提供了许多便利的功能，如远程控制家居设备、在线支付物业费等，但是用户接受度和使用频率并不均衡。一些居民对于新技术的接受程度较低，不愿意或不习惯使用智慧小区提供的服务，而年轻一代则可能对智慧小区的高科技功能有更高的期待。因此，如何设计出更符合居民实际需求的用户界面和提供更加人性化的服务内容，是智慧小区网络发展中亟待优化的方面。总的来说，智慧小区网络仍在不断进化之中，它涉及的技术领域广泛，面临的挑战多样，但同时也蕴含着巨大的发展潜力和改善居民生活的可能。
2.2小区网络需求分析
智慧小区的网络构建首要任务是确保全面的网络覆盖，这要求建立一个稳定、高速且具有高带宽的基础网络架构。这个网络应支持各种无线通讯技术和有线连接，以满足不同居民的需求。此外，网络架构需要具备良好的拓展性，以适应未来技术的发展和新服务的集成。同时，网络应支持物联网设备的接入，为智能家居、远程监控和其他智能服务提供基础。为了保障网络的长期运行，还需考虑到能耗管理和环保材料的应用，实现绿色可持续的网络建设。
网络安全是智慧小区网络构建的核心考虑因素之一。必须建立强大的安全机制，包括防火墙、入侵检测系统、数据加密和用户身份验证等措施，以保护居民的数据隐私和防止网络攻击。智能化层面，网络应能自动检测故障并快速恢复，减少维护工作量并提供无缝的服务体验。此外，智慧小区网络还应支持与第三方服务的集成，例如社区医疗、在线教育、智能家居控制和能源管理等，使得居民能够享受到更便捷、高效的生活服务。
对于居民而言，网络不仅仅是信息传递的媒介，更是提升居住品质和便利性的关键技术支撑。因此，网络设计需紧密围绕用户体验，确保易用性和服务的个性化。小区网络应提供稳定的连接和低延迟的通信，以满足居民对于高清视频流、在线游戏等高带宽需求。同时，网络应具备优先级管理功能，以保证关键服务在网络拥堵时仍能获得必要的带宽资源。进一步地，智慧小区网络构建还需要考虑对特殊用户群体的支持，提供简化的操作界面和定制的内容过滤功能，以提升整个社区的数字化生活水平。
2.3小区网络信息点分布
1. 网络监控系统：每栋楼都需要安装监控摄像头以实现全覆盖，每栋楼有4个角落各需要1个摄像头，另外在大门口、停车场入口、儿童游乐场等公共区域也需要额外设置摄像头。每栋楼至少需设置8个监控点，公共区域视具体情况而定，预计整个小区可能需要至少32个监控点。
2. 停车管理系统：该系统主要依赖于停车场的入口和出口处的车牌识别设备以及场内的车位监控器。每个停车场入口和出口至少需要1个信息点，而车位监控则根据车位数来定，每个停车场有50个车位，所以最少需要10个车位监控点，因此每个停车场至少需要6个信息点。如果小区共有两个停车场，那么总共需要12个信息点。
3. 网管中心：负责管理内部网络的中心通常只需一个固定的管理点，可以设于小区管理中心或某栋楼内的一个房间。因此，网管中心需要1个信息点。
4. 数据中心：该中心是数据存储和处理的核心，设有服务器、各种网络设备。它可能位于小区的某个不起眼的地方，如地下车库或专门建设的机房内。数据中心的规模可大可小，但至少需要一个信息点。
总结起来，这个智慧小区的网络信息点数量为：
| 地点 | 信息点 |
| 网络监控系统 | 32 |
| 停车管理系统 | 12 |
| 网管中心 | 1 |
| 数据中心 | 1 |
2.4小区网络设计需求分析
随着4K视频、在线游戏和智能家居设备的普及，居民对于高速且稳定的互联网连接有着日益增长的需求。智慧小区的网络设计需要确保每栋楼和公共区域都能实现高质量的网络覆盖，包括无线Wi-Fi和有线光纤连接。这要求在小区内部署足够的基站和接入点，同时保证网络的带宽和传输速度能够满足未来几年内的数据增长需求。
网络安全问题在智慧小区中尤为重要，因为居民的许多个人设备将连接到小区网络。网络设计必须包括多层次的安全措施，如防火墙、入侵检测系统、数据加密和对用户设备的鉴权机制。此外，合理规划网络的架构与隔离措施也是必要的，例如将监控、停车管理等系统置于独立的子网中，以降低整个网络受到攻击的风险。
智慧小区网络设计不仅要满足基础通信需求，还应支持智能化管理和第三方服务的集成。这意味着网络需要能够自动检测和响应故障，支持远程管理，以及与智慧家居、健康监护、社区服务等系统集成。为了满足这些需求，网络设计应当包含足够的扩展性和模块化，允许快速集成新技术和服务。同时，网络应该提供API或标准化接口，使得第三方开发者能够轻松地开发和部署新应用。
2.4.1网络结构设计方法
智慧小区网络结构的设计方法主要包括以下几个方面：首先，需进行全面的需求调研，包括小区居民和管理者对网络的需求、实际应用场景和环境特点等，以明确网络设计的目标和要求。其次，根据需求分析结果，设计合理的网络拓扑结构，包括核心网络、汇聚网络和接入网络，确保网络的可靠性和扩展性。然后，选择适当的网络设备和技术，如光纤网络、无线覆盖网络和物联网设备等，以满足网络的性能和功能要求。同时，考虑网络安全和数据保护问题，部署合适的安全设备和措施，保障网络的安全性和稳定性。最后，进行网络实施和调试，并建立完善的网络管理和监控系统，确保网络的高效运行和管理。
2.4.2网络设计原则
针对小区的地理环境和建筑结构，确保网络覆盖范围全面，包括室内和室外，各种地形和建筑物都能得到有效覆盖。在网络设计中，需要考虑采用合适的覆盖技术和设备，如光纤网络、无线覆盖网络等，以满足不同区域和场景的网络连接需求。
考虑到小区网络可能会随着业务增长和用户增加而扩展，设计时应采用可扩展的网络结构和设备，以便灵活地扩展网络规模和容量。在选择网络设备和技术时，要考虑到未来的扩展需求，并确保网络的可持续发展和升级。
小区网络作为居民和管理者的重要基础设施，安全性是设计中必须重视的一个方面。在设计过程中，需要考虑网络安全防护措施，包括防火墙、入侵检测系统、数据加密传输等技术，以保障网络数据和信息的安全性和隐私保护。同时，还要建立健全的网络安全管理和监控机制，及时发现和处理安全漏洞和威胁，保障网络的安全稳定运行。
2.5小区网络安全性分析
在智慧小区网络设计中，首要考虑的是建立有效的边界防护机制，以阻止未经授权的访问和攻击。这可以通过部署防火墙、入侵检测系统（IDS）等技术来实现。防火墙可以设置访问控制策略，限制对网络资源的访问，并对入侵行为进行检测和阻断。IDS可以实时监测网络流量，识别潜在的攻击行为，并及时发出警报或采取相应的防御措施，保护网络免受攻击。
在数据加密与隐私保护，考虑到智慧小区网络中可能涉及到大量的用户数据和敏感信息，必须采取有效的数据加密和隐私保护措施。通过使用加密通信协议、加密存储技术和访问控制机制，可以有效保护数据在传输和存储过程中的安全性。此外，还需要制定严格的隐私政策和用户协议，明确规定个人信息的收集、使用和保护方式，确保用户隐私得到充分保护。
在安全管理与漏洞修补方面，为了保障智慧小区网络的安全稳定运行，必须建立健全的安全管理机制和漏洞修补流程。这包括定期进行安全漏洞扫描和评估，及时更新网络设备和系统的补丁，加强对网络设备和应用程序的安全配置和管理，以减少安全漏洞的风险。此外，还应建立事件响应和应急处置机制，及时处理网络安全事件和威胁，最大程度地降低网络安全风险。
3智慧小区网络逻辑设计
3.1三层网络架构技术
3.1.1三层网络架构技术概述
图 1
接入层：
接入层是网络架构中最靠近用户的一层，通常包括各种终端设备，如个人电脑、智能手机、智能家居设备等。这一层的主要任务是为最终用户提供对网络资源的访问，并将用户数据封装后传输到汇聚层。接入层设备通常包括交换机、无线接入点（AP）和其他接入设备，它们负责将用户流量接入网络，并进行初步的数据交换。在智慧小区中，接入层还包括物联网（IoT）设备，如智能门锁、监控摄像头、环境传感器等，这些设备通过有线或无线方式连接到网络。
汇聚层：
汇聚层位于接入层和核心层之间，起到承上启下的作用。这一层的主要功能是对接入层的流量进行聚合和管理，提供基于策略的路由选择，以及实施安全控制和访问控制列表。汇聚层设备通常是高性能的交换机或路由器，它们能够处理大量的数据流，并提供高级的网络服务，如VLAN间的路由、冗余和负载均衡。在智慧小区中，汇聚层还需要处理来自各种智能设备的数据流，并确保这些数据能够有效地传输到核心层。
核心层：
核心层是网络架构的骨干，负责高速传输数据包，连接不同的网络模块和服务。这一层的主要任务是提供高带宽、低延迟的数据传输路径，确保数据快速、可靠地从一个网络节点传输到另一个节点。核心层设备通常是高端路由器和交换机，它们具有高速的数据处理能力和高可靠性，以支持复杂的网络协议和大容量的数据传输。在智慧小区中，核心层还需要与外部网络（如互联网服务提供商）连接，以提供居民所需的各种在线服务和应用程序。
3.2逻辑网络拓扑图设计
图 2
3.3小区网络IP地址及VLAN划分
| 用户楼 | Vlan | IP网段 | 网关 |
| A栋 | 10 | 192.168.10.0/24 | 192.168.10.254 |
| B栋 | 20 | 192.168.20.0/24 | 192.168.20.254 |
| C栋 | 30 | 192.168.30.0/24 | 192.168.30.254 |
| D栋 | 40 | 192.168.40.0/24 | 192.168.40.254 |
| 网络监控系统 | 50 | 192.168.50.0/24 | 192.168.50.254 |
| 车库管理系统 | 60 | 192.168.60.0/24 | 192.168.60.254 |
| 小区网管中心 | 70 | 192.168.70.0/24 | 192.168.70.254 |
| 小区数据中心 | 80 | 192.168.80.0/24 | 192.168.80.254 |
| 90 | 192.168.90.0/24 | 192.168.90.254 | |
| 小区无线网络 | 100 | 192.168.100.0/24 | 192.168.100.254 |
