1.输入信号

三种不同PRI固定重频雷达信号交叠的脉冲串。观测时间：0.1s 接收信号数：1002。雷达信号一：固定重频信号，PRI1=197us；雷达信号二：固定重频信号，PRI2=332us；雷达信号三：固定重频信号，PRI3=515us。

输入信号见下图。其中左图为截取的前1000us的脉冲流信号示意图，右图为加了信号强度5％噪声的实际脉冲流信号。

2.算法原理

序列差值直方图（SDIF）算法是对CDIF进行改进的一种分选算法。对比CDIF分选算法，SDIF减小了运算量。SDIF算法需要做子谐波检测，对谐波的抑制比CDIF算法好。 SDIF算法分选步骤如下：
（1）与CDIF算法相同。将脉冲流到达时间TOA递增排序，计算相邻脉冲时间间隔TOA(n)−TOA(n-1)。统计绘制一阶差值直方图。
（2）进行子谐波检验。在差值直方图中，如果只有一个PRI估计值的累计值大于检测阈值，则根据该PRI值进行脉冲序列检索。如果一阶差值直方图中多个值大于检测阈值时，不分选脉冲。当差值直方图阶数大于等于二阶，选择超过检测阈值的PRI估计值中最小的PRI估计值继续脉冲序列检索。
（3）将分选出的脉冲移除。剩余脉冲计算一阶SDIF。
（4）重复步骤，直到没有脉冲个数供分选或者直方图阶数达到固定为止。

3.门限参数设置

SDIF直方图检测阈值门限的计算公式为：T(τ)=x(E-C)e^(-τ/kN) ，T是检测门限值；x是可变参数，用来表示检测阈值门限的检测时速，一般大于0小于1；k也是可变参数，用来调节门限，一般大于0小于1。E是总的脉冲个数，C是当前直方图的阶数，N为直方图小区间个数，τ为脉冲到达时间间隔常数。仿真程序中采样时间T=0.1s，脉冲个数E=1002 ，当前直方图阶数C为1、2（根据SDIF仿真阶数定），可调参数k=0.15，可调参数x=0.5 ，直方图区间箱数N=10000。x、k为可调参数，一般由经验或试验确定。读者们均可根据需求自行修改参数。

4.仿真结果

一阶SDIF结果如下，可以由图中发现PRI为197us的统计值最多，其余PRI的统计值很少，这是因为我们的输入信号是非常理想完整的，实际在脉冲丢失和脉冲抖动都存在的情况下，会有不同的仿真结果，具体可以参照博主的后续文章。实验选取的“箱长”为1us，统计中点为自然数1、2、3···大家可以自行修改”箱长“和统计中点，但若统计的”箱长“越大则越不准确，越小则数据不集中，很可能造成统计的信号没有超过门限出现漏警的情况。

我们从图中发现统计的信号值没有超过门限，因此我们需要进行二阶SDIF直方图统计。需要注意的是，不同于CDIF算法，二阶SDIF不需要叠加一阶SDIF的累计值。

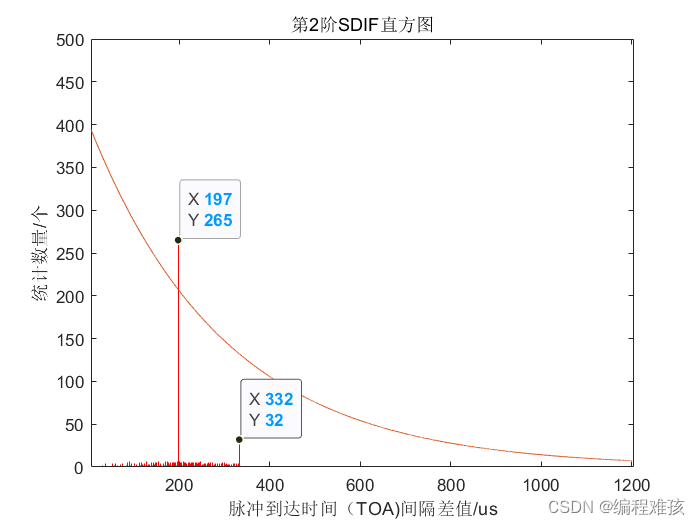

二阶SDIF结果如下，我们发现有超越门限的PRI值,因此我们可以以此PRI值进行潜在序列搜索。若序列检索成功，则认为该PRI值为真实值并将其所对应的所有脉冲从脉冲序列中扣除，并重新进行统计。

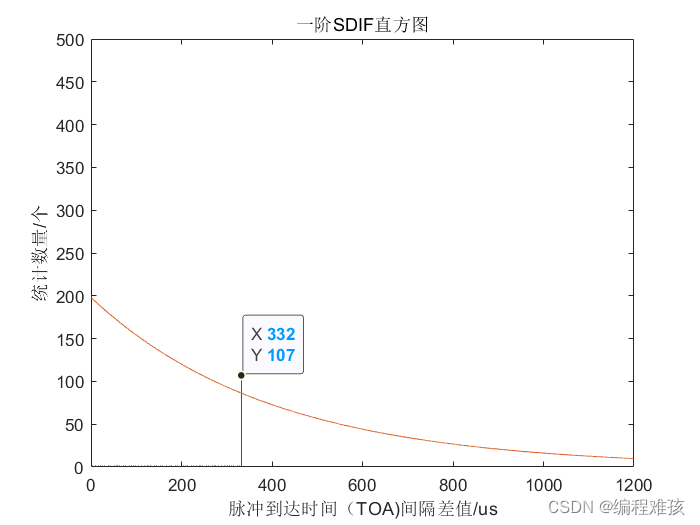

如下图，在剔除掉实际PRI为197us的脉冲序列后我们重新进行不同阶数的SDIF统计，我们发现在第一阶SDIF统计时就有PRI值为332us的信号超过了门限，我们再次对PRI值为332的信号序列进行序列搜索并剔除，再重新进行SDIF的统计。

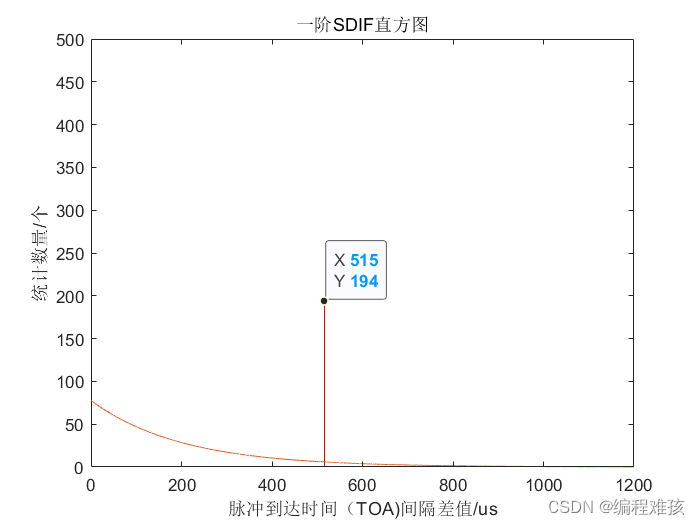

又如下图，在剔除掉实际PRI为332us的脉冲序列后我们重新进行不同阶数的SDIF统计，我们发现在第一阶SDIF统计时就有PRI值为515us的信号超过了门限，我们再次对PRI值为515的信号序列进行序列搜索并剔除，再重新进行SDIF的统计，最终发现没有序列超过门限，因此统计完成。

在本次信号源的试验中SDIF总共只进行4次直方图计算就将所有脉冲信号依次分选出，而上篇文章中的CDIF算法则共计算了9次直方图统计。可见，CDIF的计算量较大，即使在简单的情况下仍需要计算多阶直方图，而SDIF相对于CDIF所需的计算量大大减少，实时性更强，但由于不进行不同阶的直方图累积，丢失了前面已经获得的信息。

5.仿真代码

完整代码在个人主页的资源部分免费分享。

资源名称：信号分选SDIF序列差直方图算法matlab仿真程序。

以下展示部分代码。

for t=1:2%SDIF直方图阶数
s_jiange=zeros(1,s_number-t);
for i=1:(s_number-t)
    s_jiange(1,i)=y_daodashijian(1,i+t)-y_daodashijian(1,i);
end
%正常令1us为一个箱，10000us应该有10000箱子，
s_xiang=zeros(1,10000)
for i=1:10000
    for j=1:(s_number-t)
%        if  (s_jiange(1,j)>=5*(i-1))&&( s_jiange(1,j)<(i*5))
           if  s_jiange(1,j)==i
            s_xiang(1,i)=s_xiang(1,i)+1;
           end
    end
end
s_jieguo=zeros(1,10000);
for i=1:10000
   s_jieguo(1,i)=s_xiang(1,i);
end
      figure(t);
      stem(s_jieguo,'r','Marker','none');
      hold on;
      x_kebiancanshu=0.4;
      k=0.15;
      C=t;
      xpri=(1e-10:0.1:1200);
      y=x_kebiancanshu*(s_number-C)*exp(-xpri/k/2000);%coeff1*time*10^6
      %N为直方图小区间个数（箱数）
      plot(xpri,y) %门限
      title(['第',num2str(t),'阶SDIF直方图'])
      xlabel('脉冲到达时间（TOA)间隔差值/us');ylabel('统计数量/个');
      axis([0 1200 0 500]);
 end
