实际运放与理想运放具有许多差别,在实际应用中,输入失调电压的存在,将使得放大电路的输出,产生不期望的,额外的直流电压。

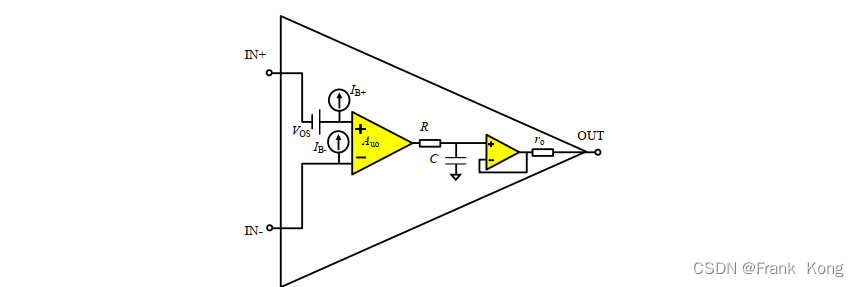

图1.表现运放关键指标的实际运放等效模型
输入失调电压Vos:Input Offset Voltage
当运放的两个输入端接地时,由于Vos的存在,经过Auo倍的放大,输出电压必然不是0.在运放的负输入端施加一个可调节的直流电压Uos,调节Uos使得输出电压等于0时,此时的Uos即为运放的输入失调电压Vos。
输入失调电压,是任何一个运放都存在的,它来自运放内部电路的电路结构以及非对称性,是难以从根本上消除的。高速运放或通用运放,输入失调电压一般在mV数量级,精密运放输入失调电压较小,一般可以小于10uV
