一.简介
TCD1304DG是一种高灵敏度、低暗电流3648元线性图像传感器。该传感器可用于POS扫描仪。该装置由灵敏度CCD芯片组成。TCD1304DG具有电子快门功能(ICG)。电子快门功能可保持输出电压随光强变化恒定。
二.特性
像素数量: 3648像素大小: 8μmx200μm
照片传感区域:高灵敏度低暗电流pn光电二极管
内部电路:CCD驱动电路
供电:最小3V
功能:电子快门，采样保持。
封装: 22pin，DIP直插封装。

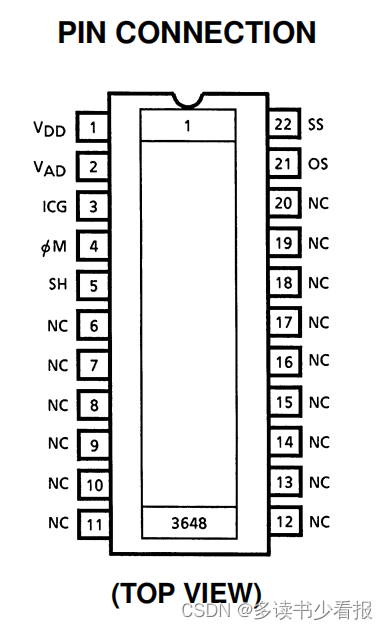

三.引脚
六个控制引脚
1.M：主时钟
2.SH:移位门
3.ICG:集成时钟门，控制时钟开关，节能。
3.Vad模拟电源，3~5.5V
4.VDD数字电源，3~5.5V
5.SS接地
6.NC空

四.时序

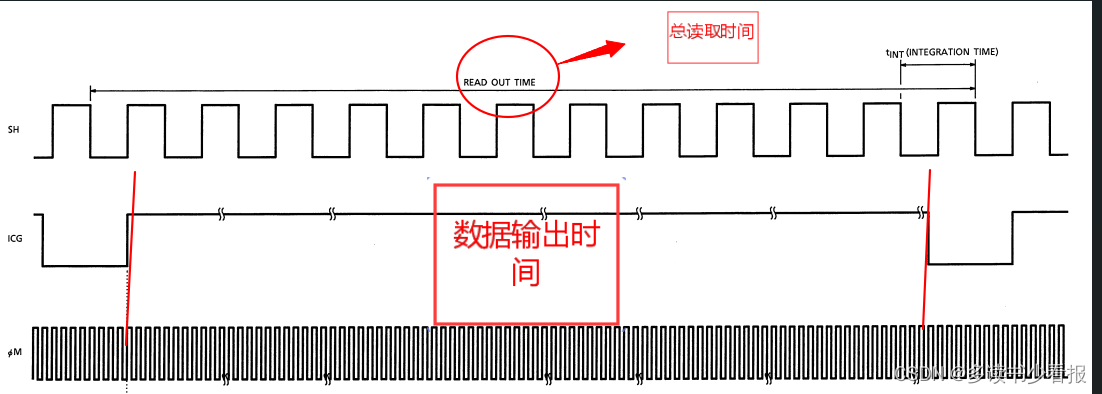

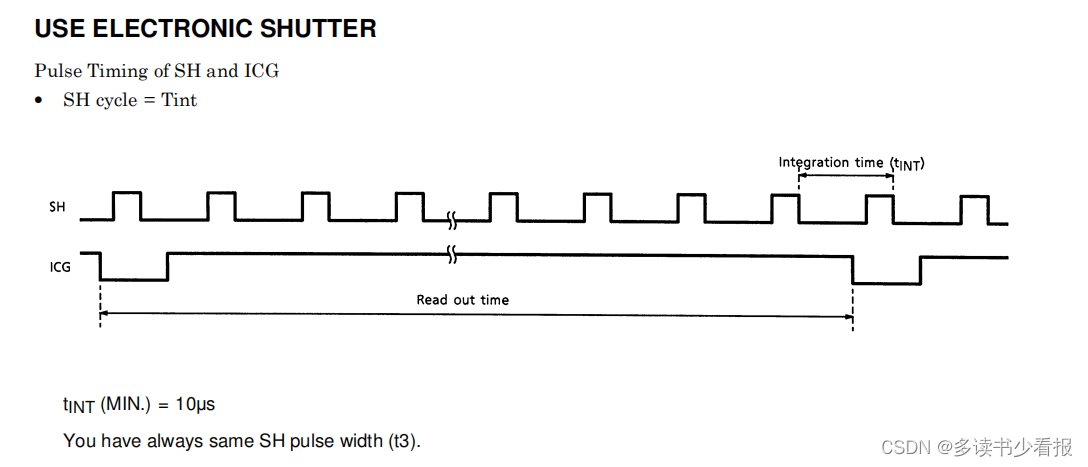

使用electric shutter功能的时钟

ICG高电平部分传输顺序：D0-D31,S1-S3648,D32-D45。

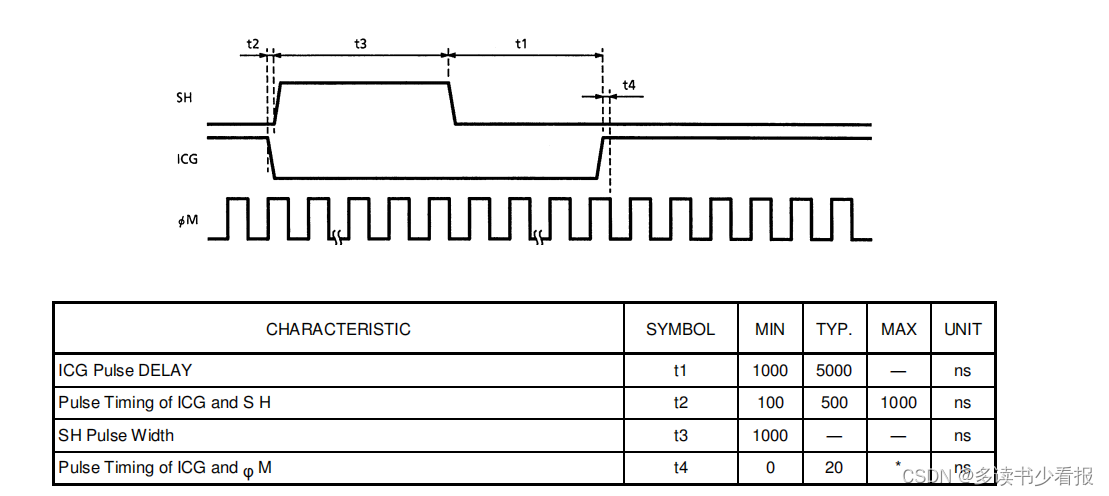

数据传输开启要求
在这里插入图片描述
SH的一个电平周期最小为10us

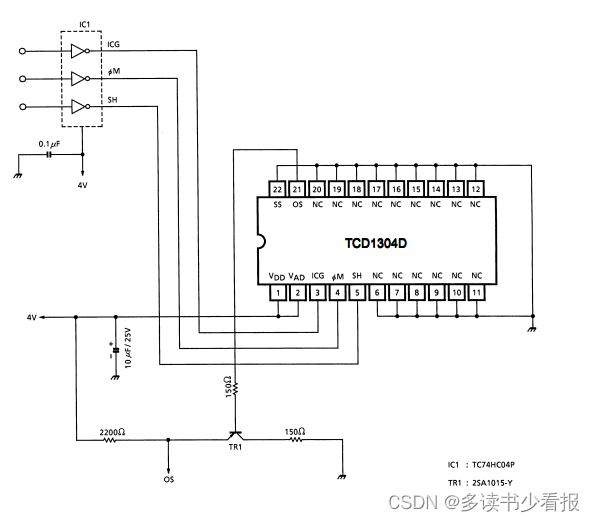

五.典型驱动电路
