博途仿真 水塔水位博途PLC程序博图水塔水位HMI仿真水位西门子 -2

一、功能介绍：

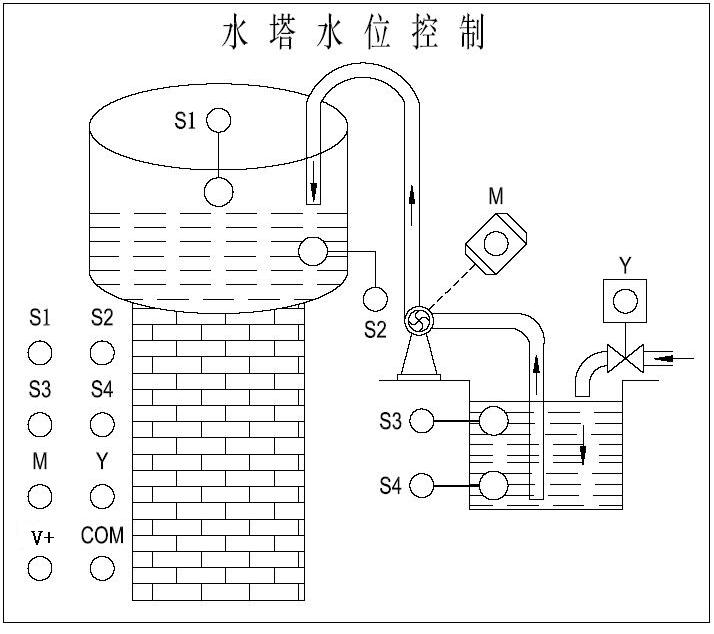

当水池水位低于水池低水位界（S4为ON表示），阀Y打开进水（Y为ON），定时器开始定时，4秒后，如果S4还不为OFF，那么阀Y指示灯闪烁，表示阀Y没有进水，出现故障，S3为ON后，阀Y关闭（Y为OFF）。当S4为OFF时，且水塔水位低于水塔低水位界时S2为ON，电机M运转，向水塔抽水。当水塔水位高于水塔高水位界（S1为ON）时电机M停止。

 二、运行环境

运行环境：博途V14 或者 V14以上版本

三、博途仿真介绍

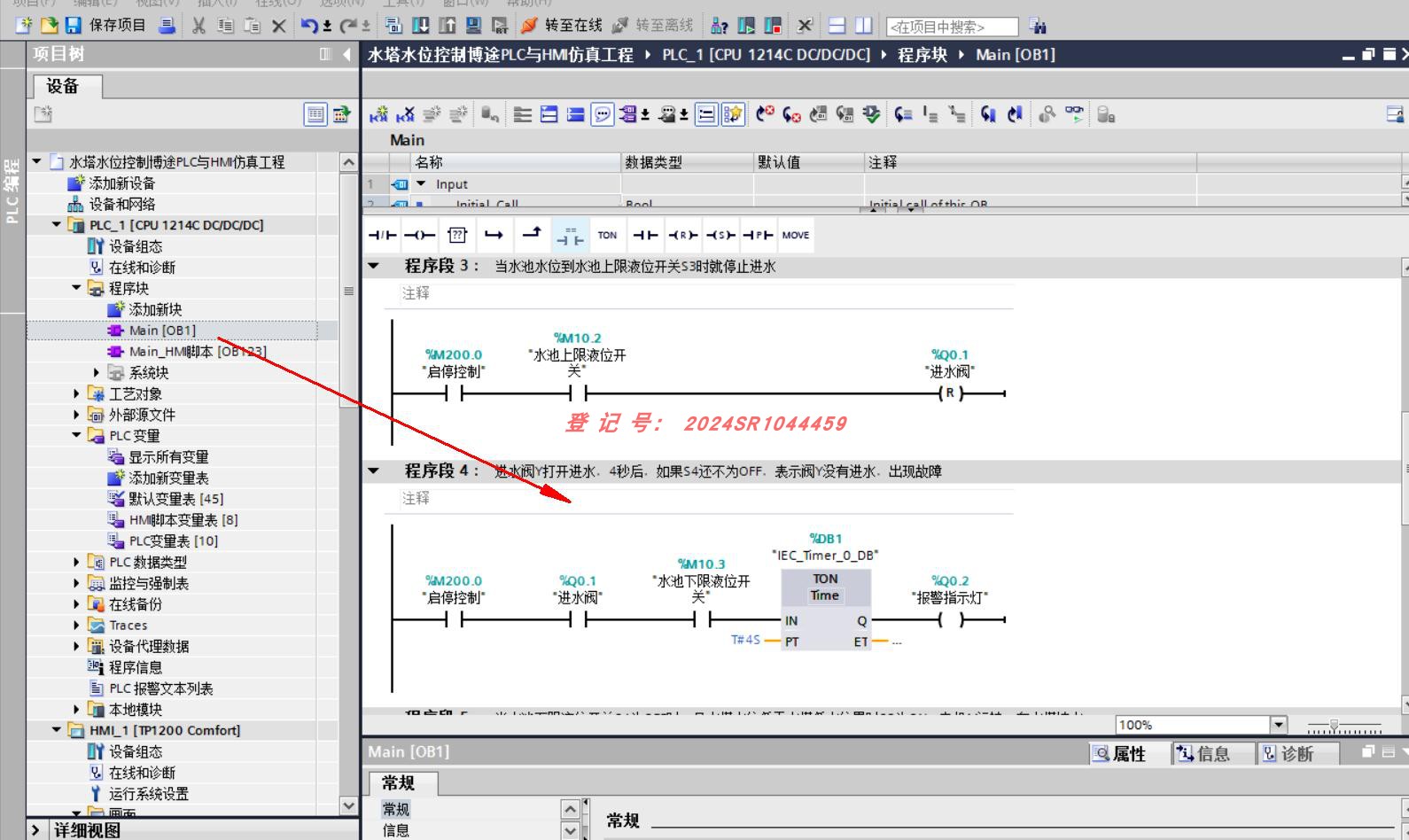

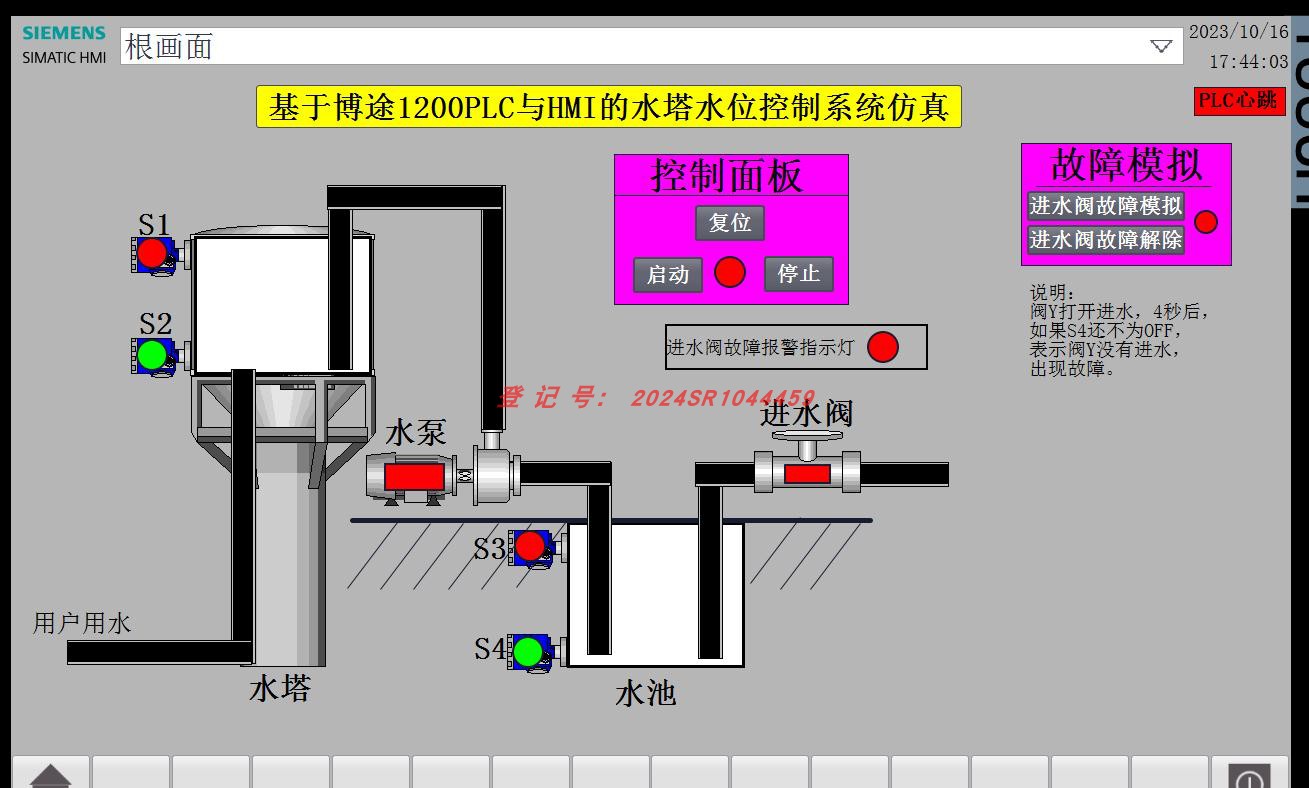

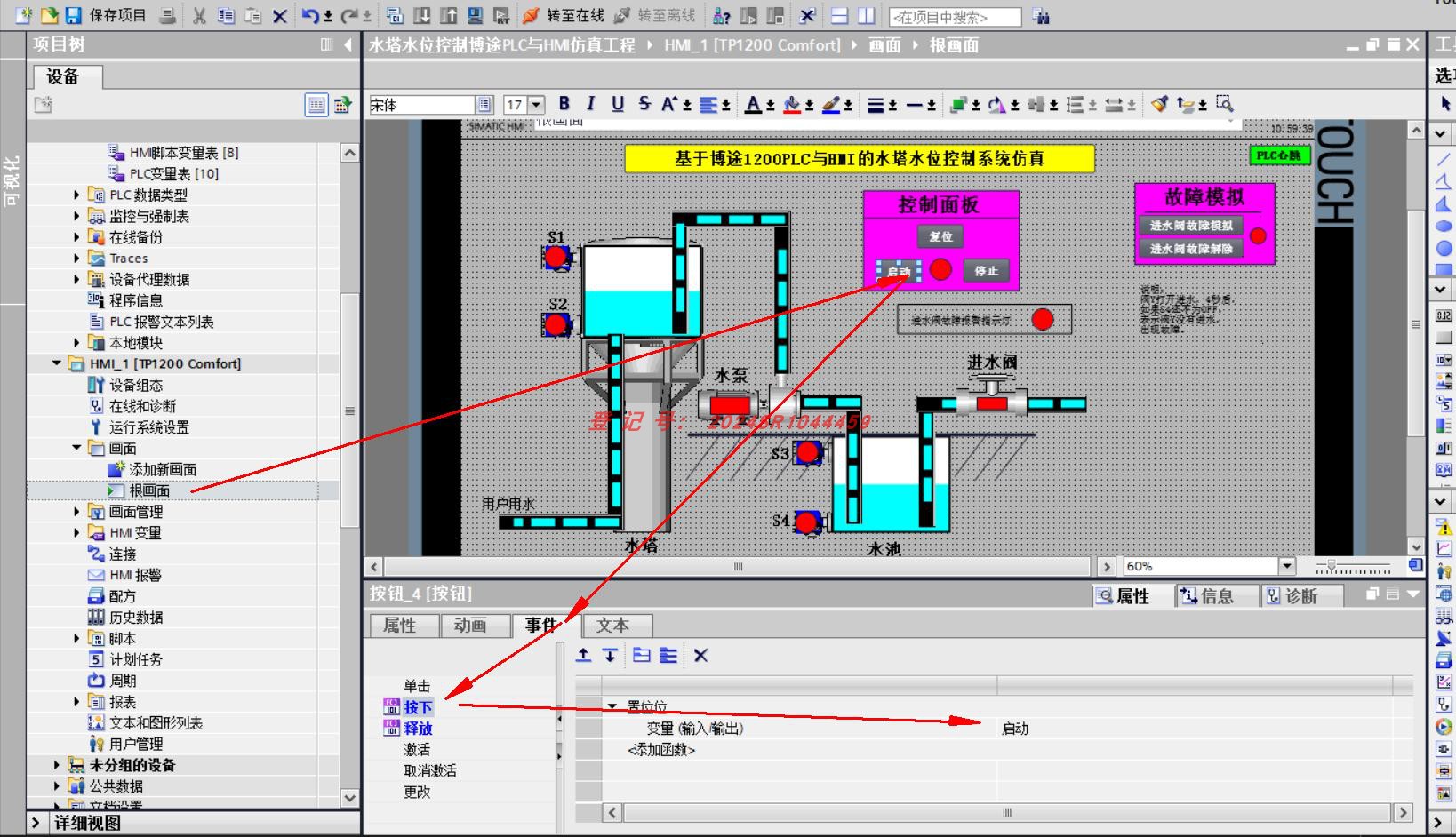

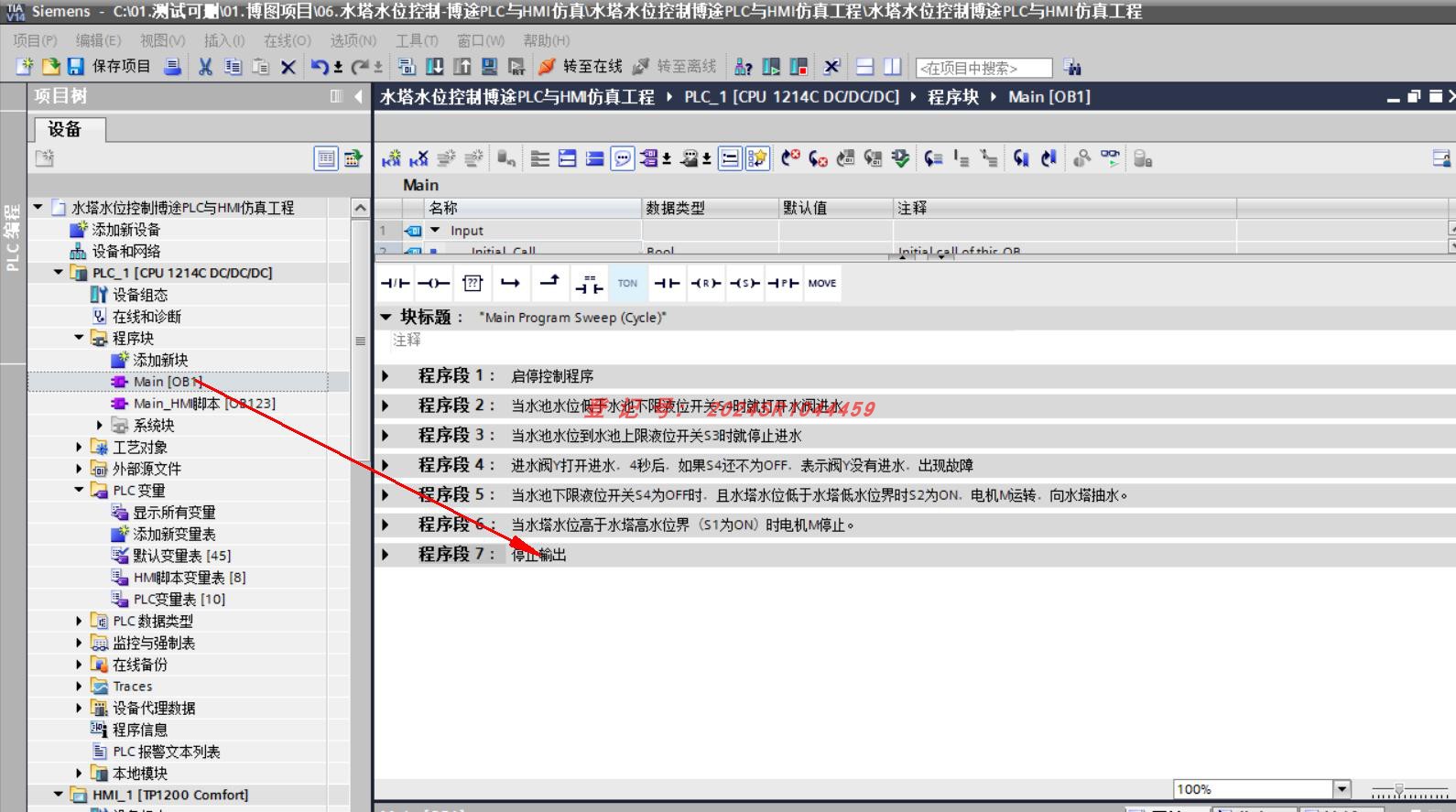

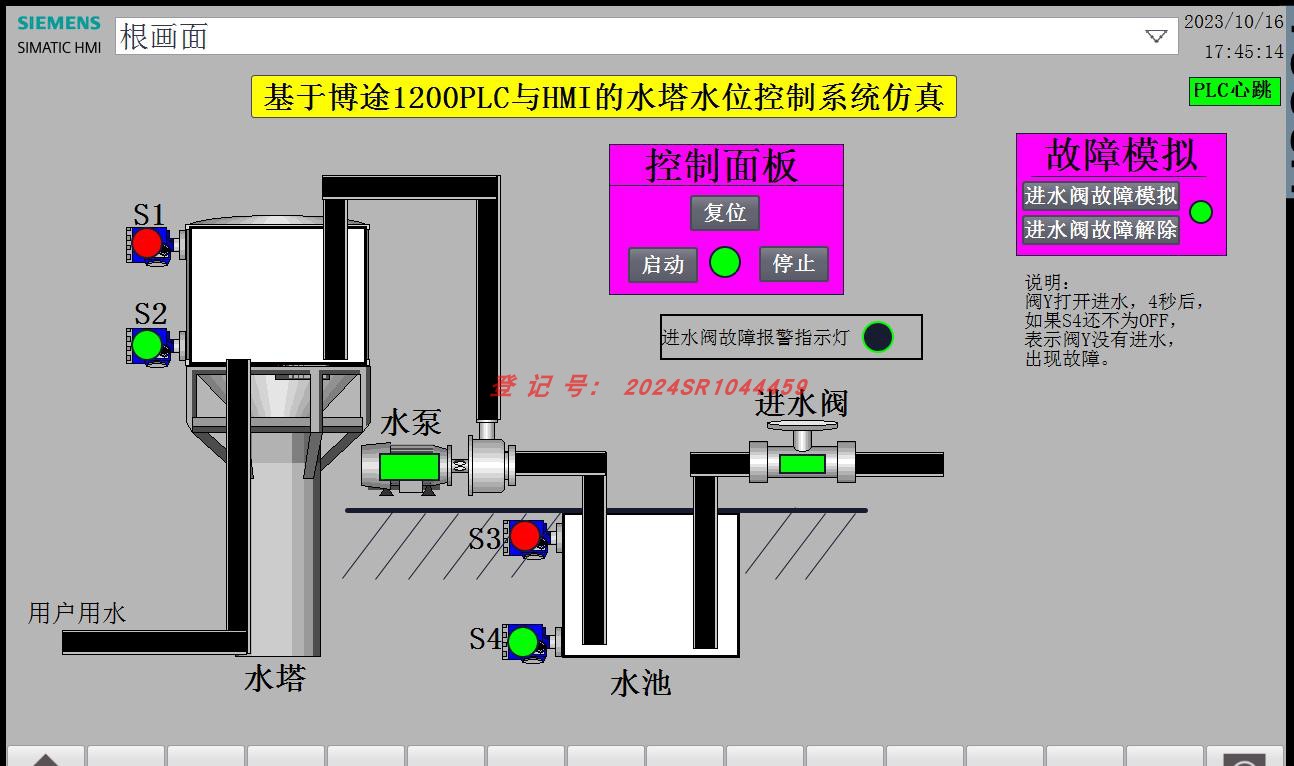

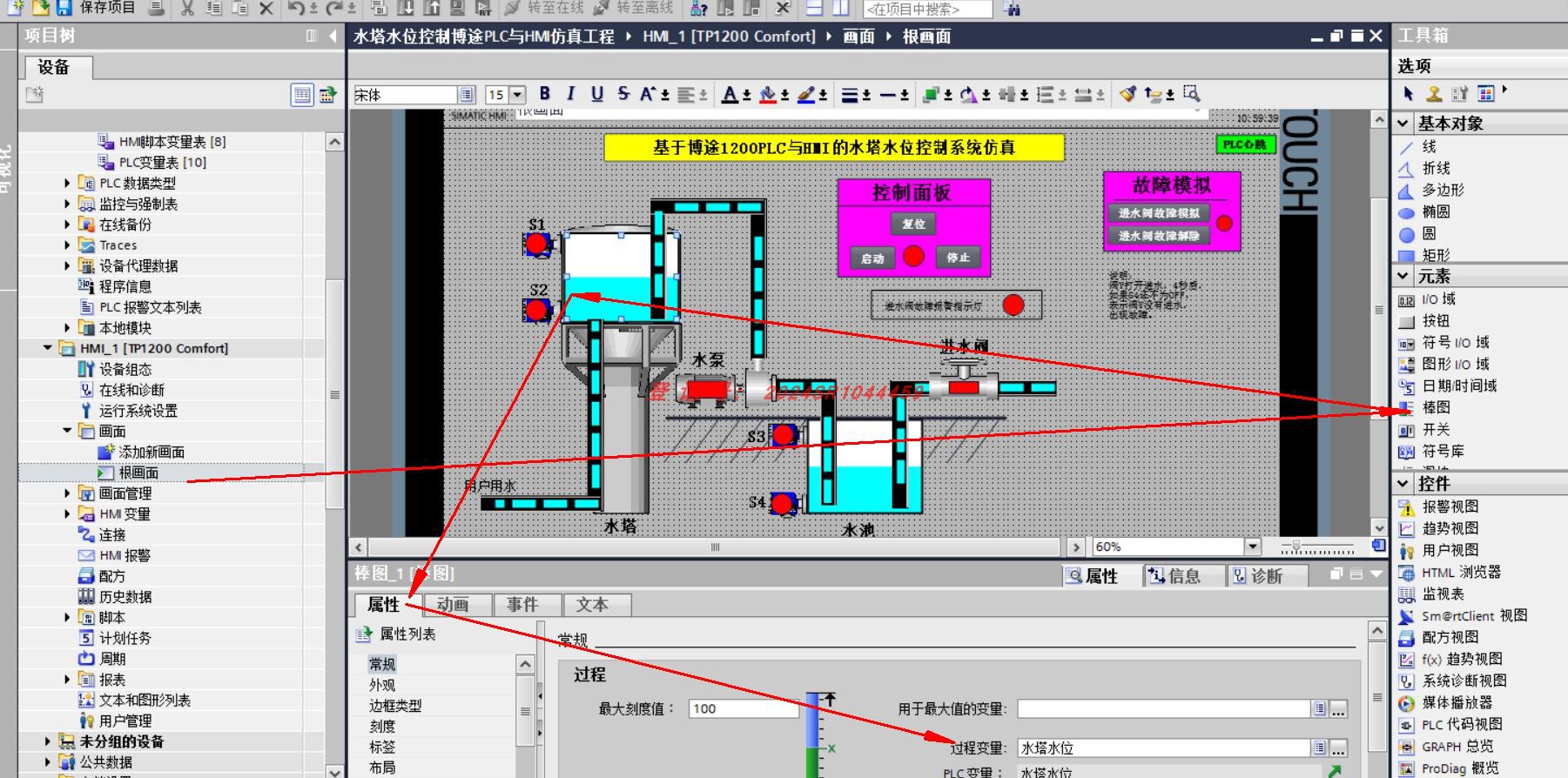

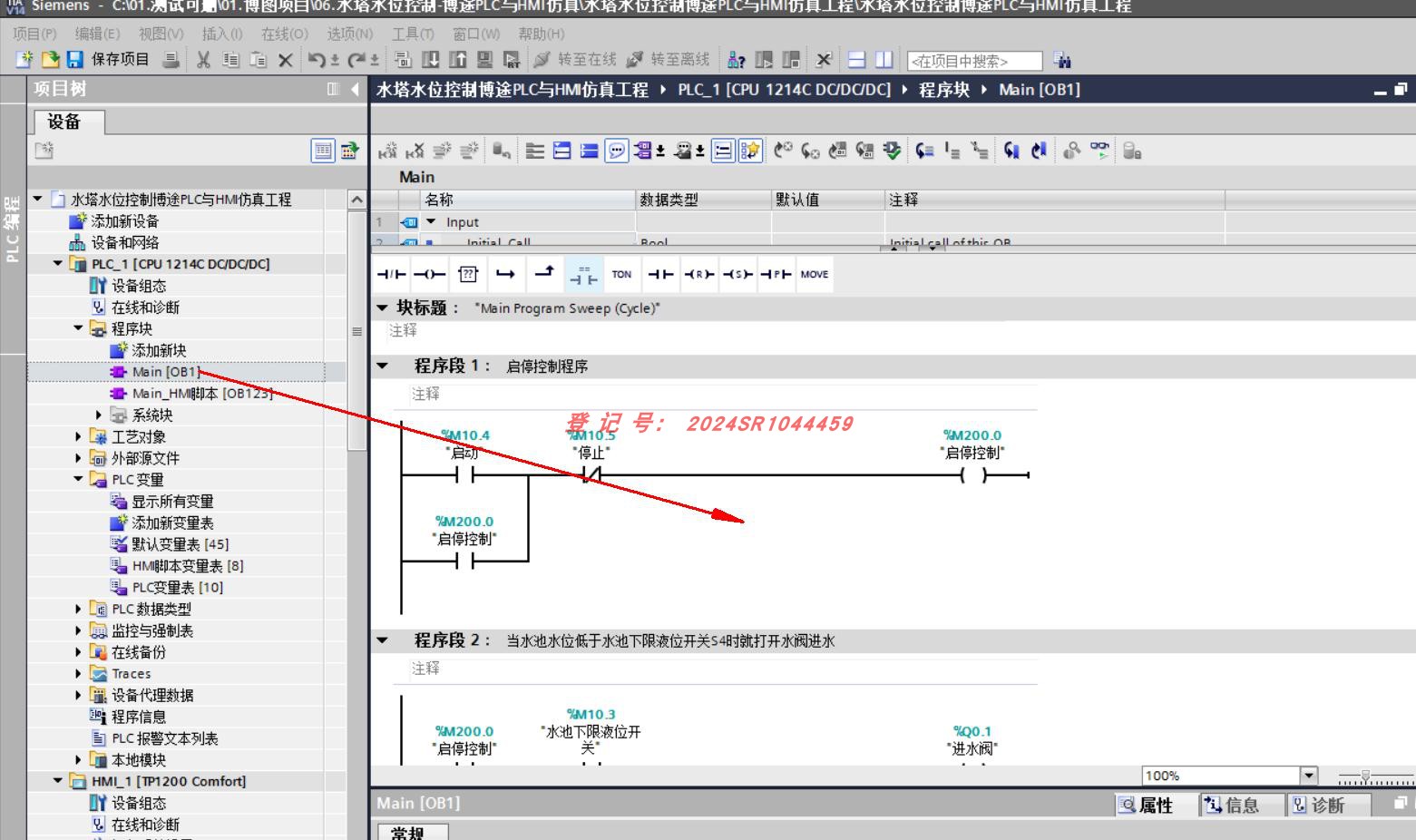

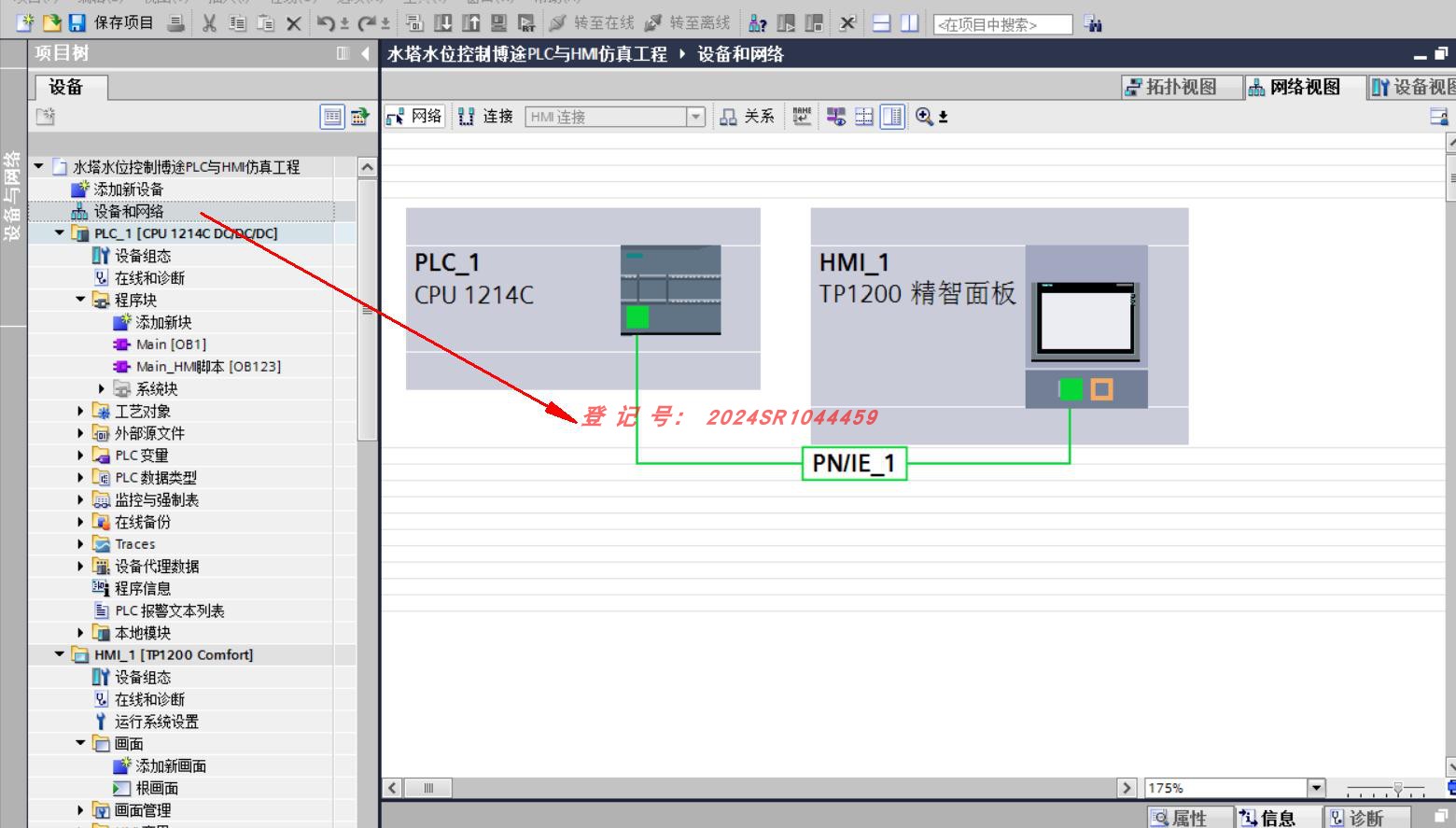

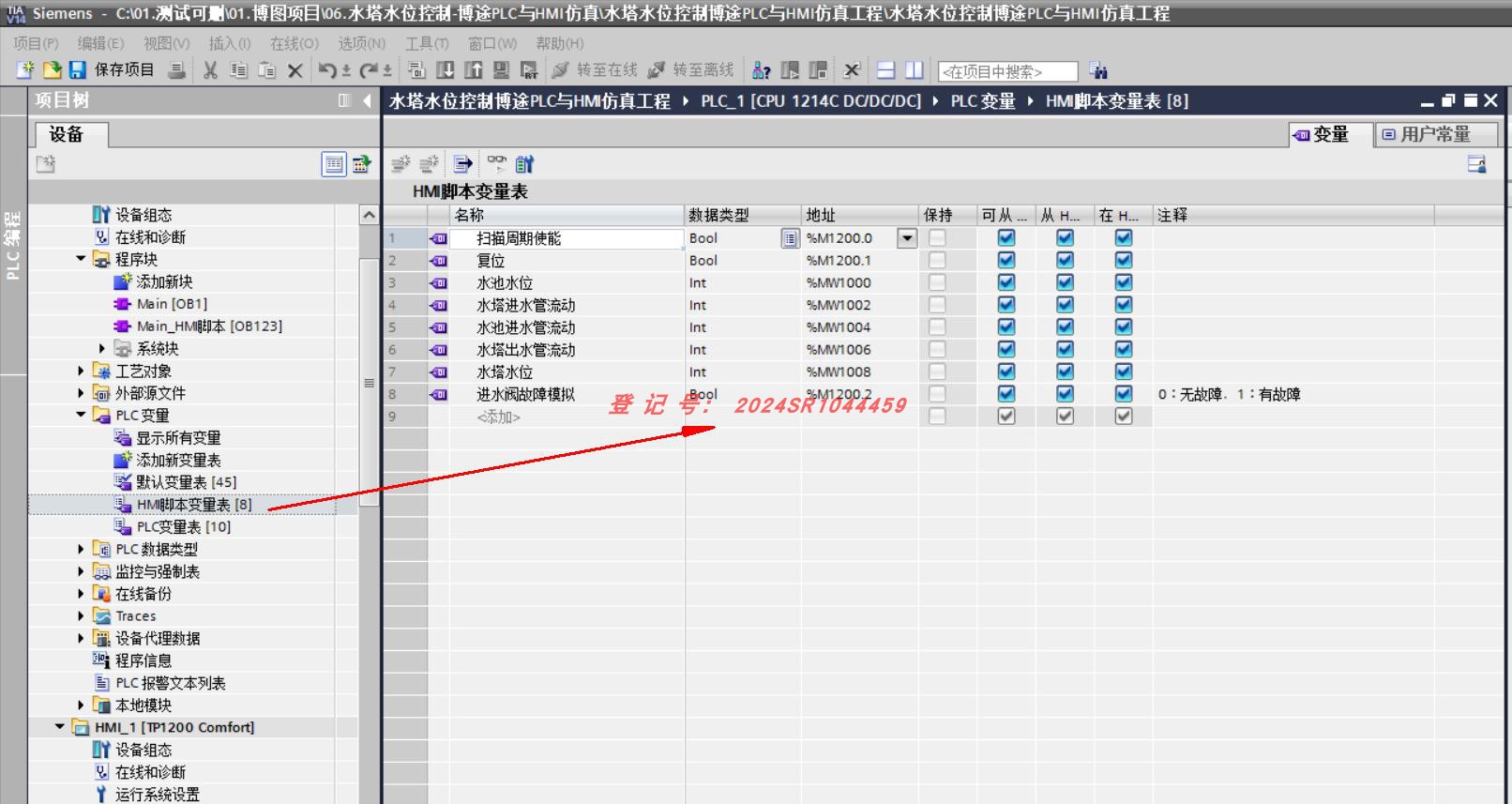

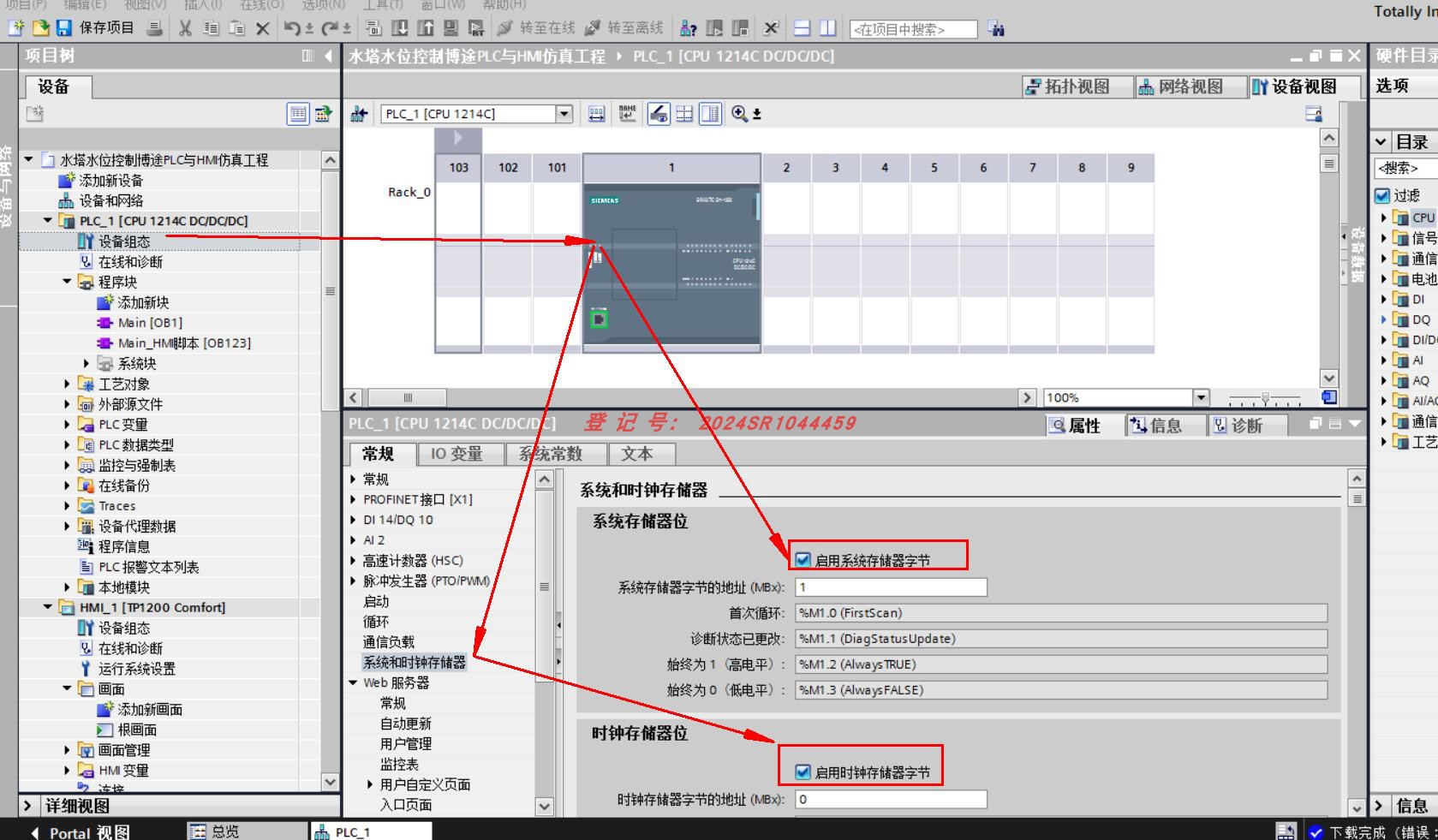

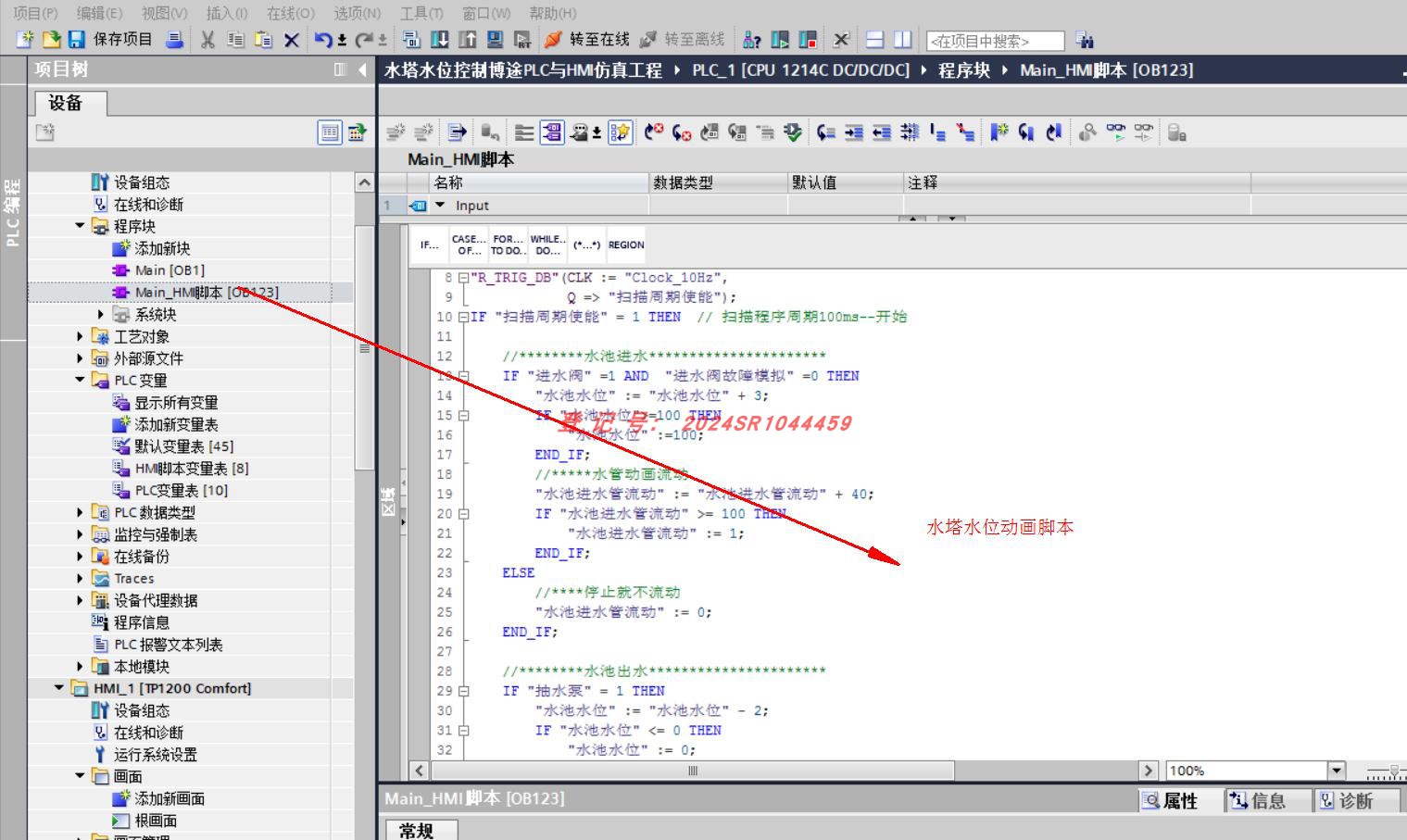

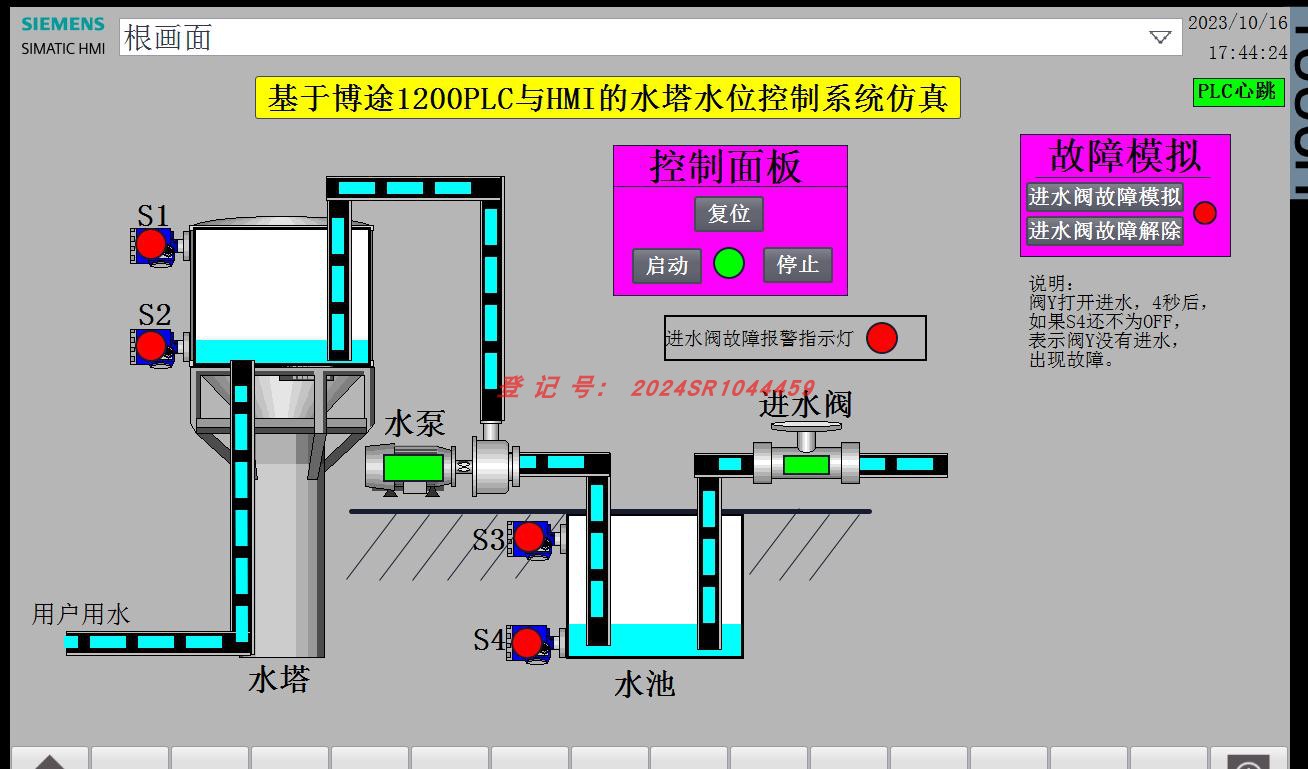

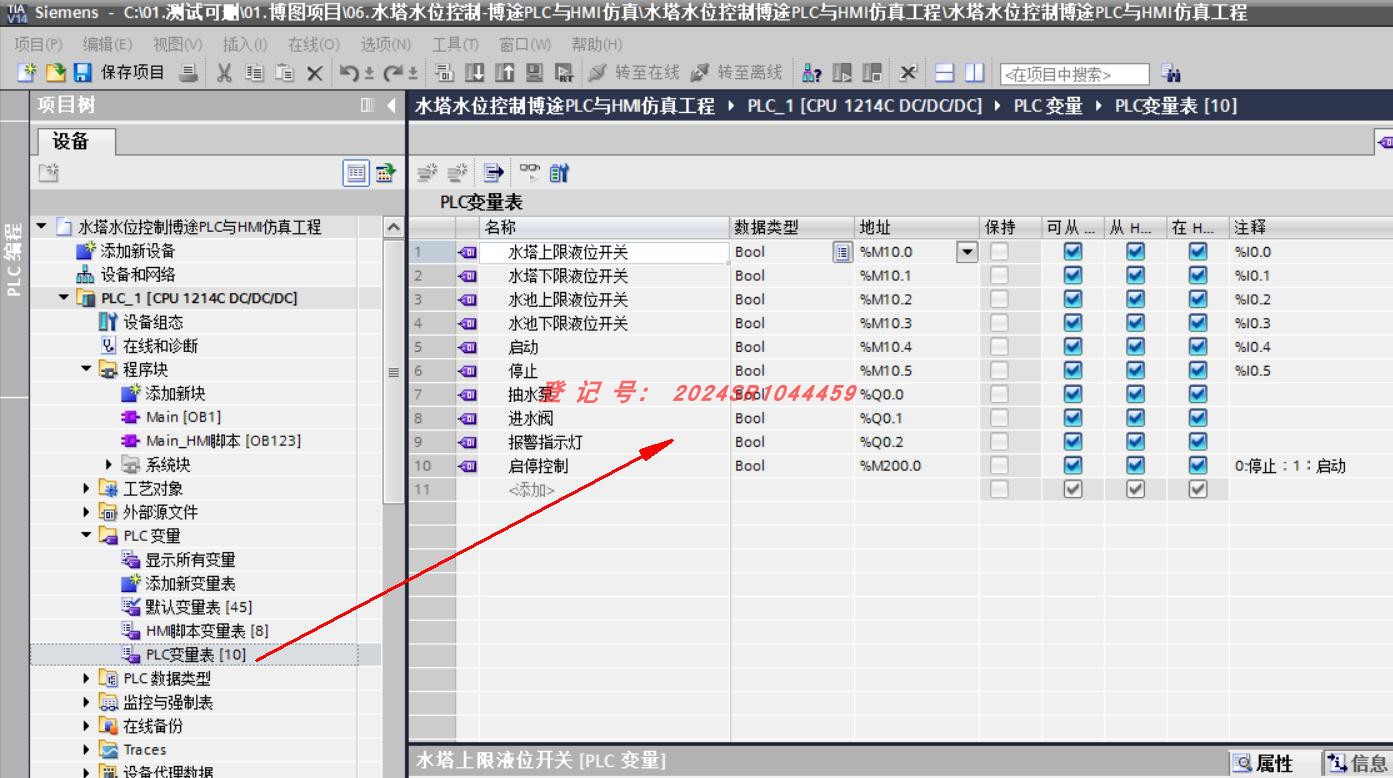

下面对基于博途1200PLC与HMI的水塔水位控制系统仿真工程过程介绍：



四、图纸文件

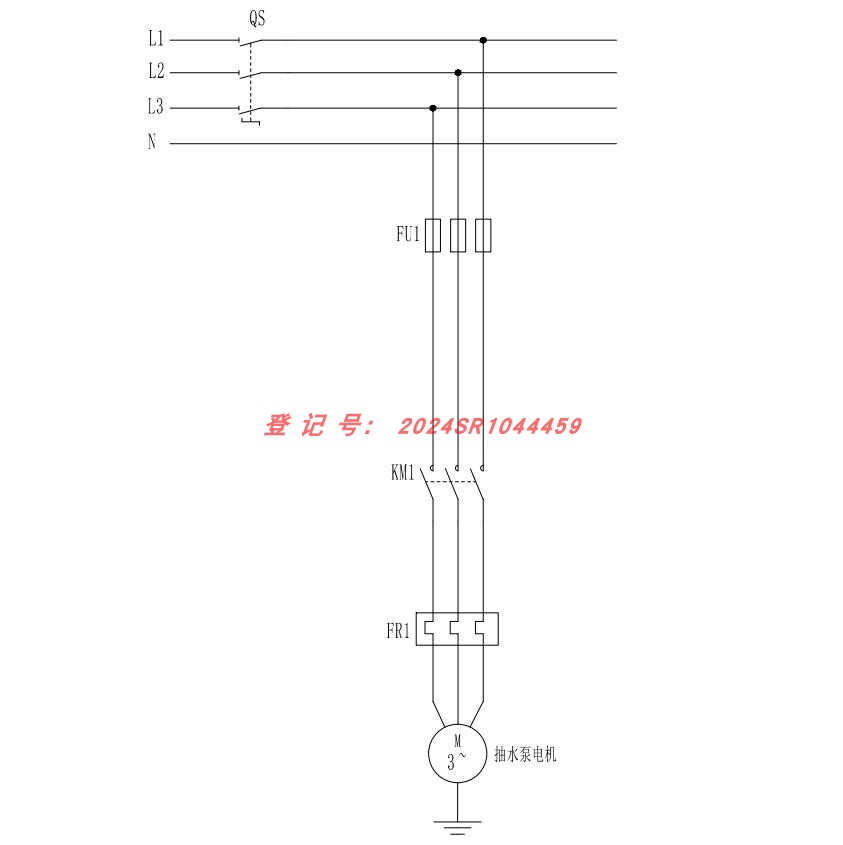

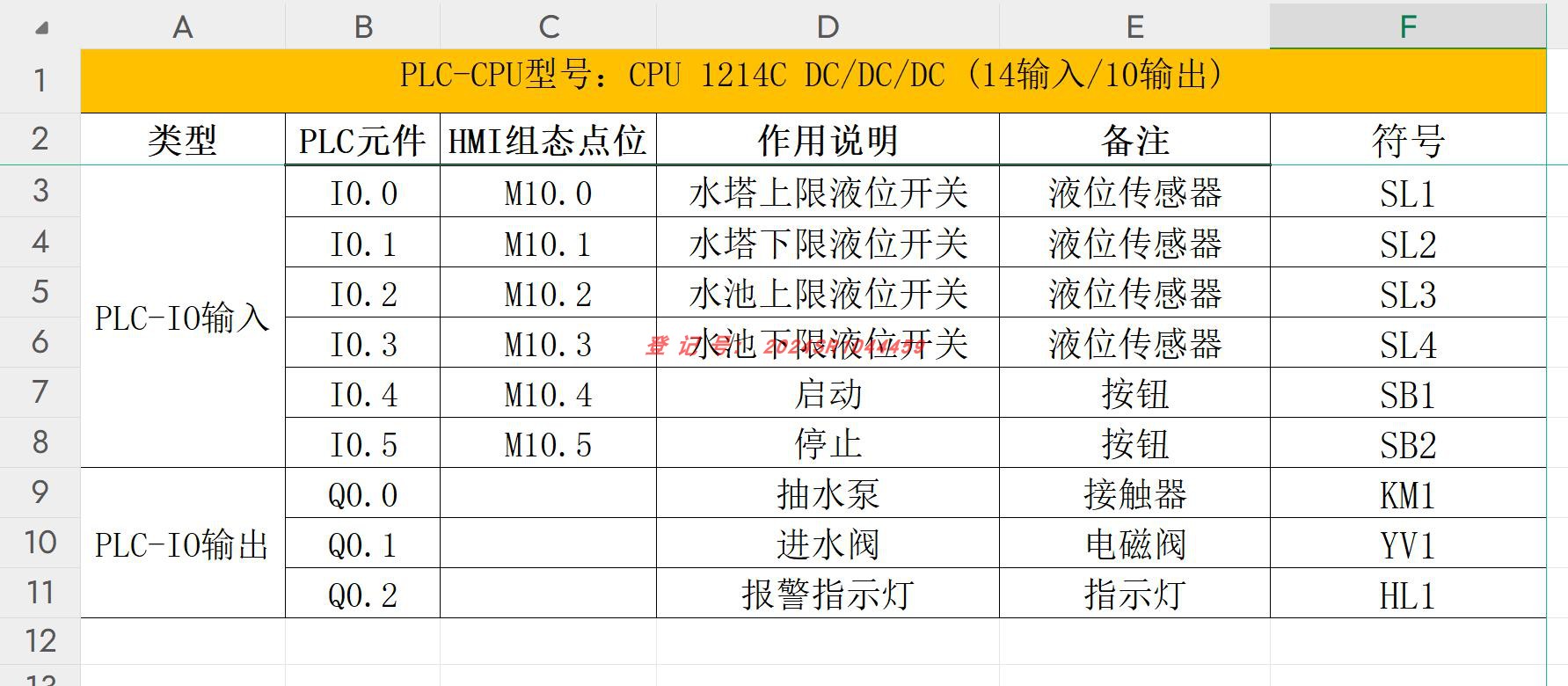

水塔水位配套的IO点表+PLC接线图+主电路图+控制流程图 (CAD源文件可编辑的)。

PLC接线图、主电路图与控制流程图是CAD画的；
