博途仿真 洗衣机博图PLC程序自动洗衣机HMI西门子文浩组态设计

功能介绍：

1.任务描述：洗衣机的进水和排水分别由进水电磁阀和排水电磁阀来执行。进水时，通过电控系统时进水阀打开，将水由外桶排到机外。洗涤正转、反转由洗涤电动机驱动波盘正、反转来实现，此时脱水桶并不旋转。脱水时，通过电控系统将离合器合上，由洗涤电动机带动内桶正转进行甩干。高、中、低水位开关分别用来检测高、中、低水位。启动按钮用来启动洗衣机工作。洗衣机可以实现手动排水（不脱水）和手动脱水（不计数）。

2.控制顺序要求：

①按下启动按钮及水位选择开关，开始进水直到高（中）水位开关后关水。

②2秒后开始洗涤。

③洗涤时，正转15秒，停3秒，然后反转15秒，停3秒。

④如此循环3次后开始排水，排空后脱水10秒。

⑤开始清洗，再重复①~④步骤2遍。

⑥完成3次大循环后，报警10秒并自动停机。

⑦可手动排水（不脱水）和手动脱水（不计数）。





二、运行环境

运行环境：博途V14 或者 V14以上版本

三、博途仿真介绍

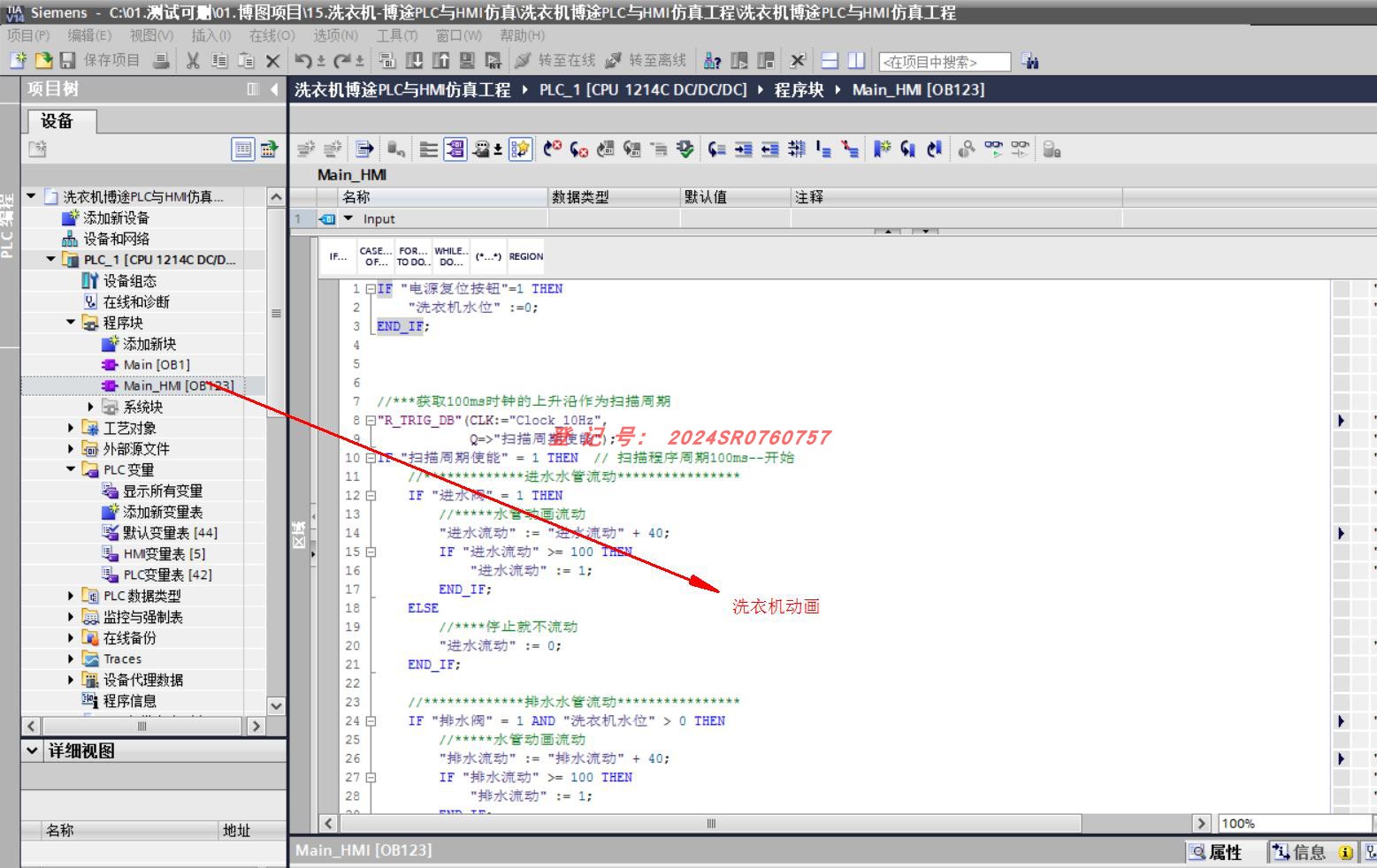

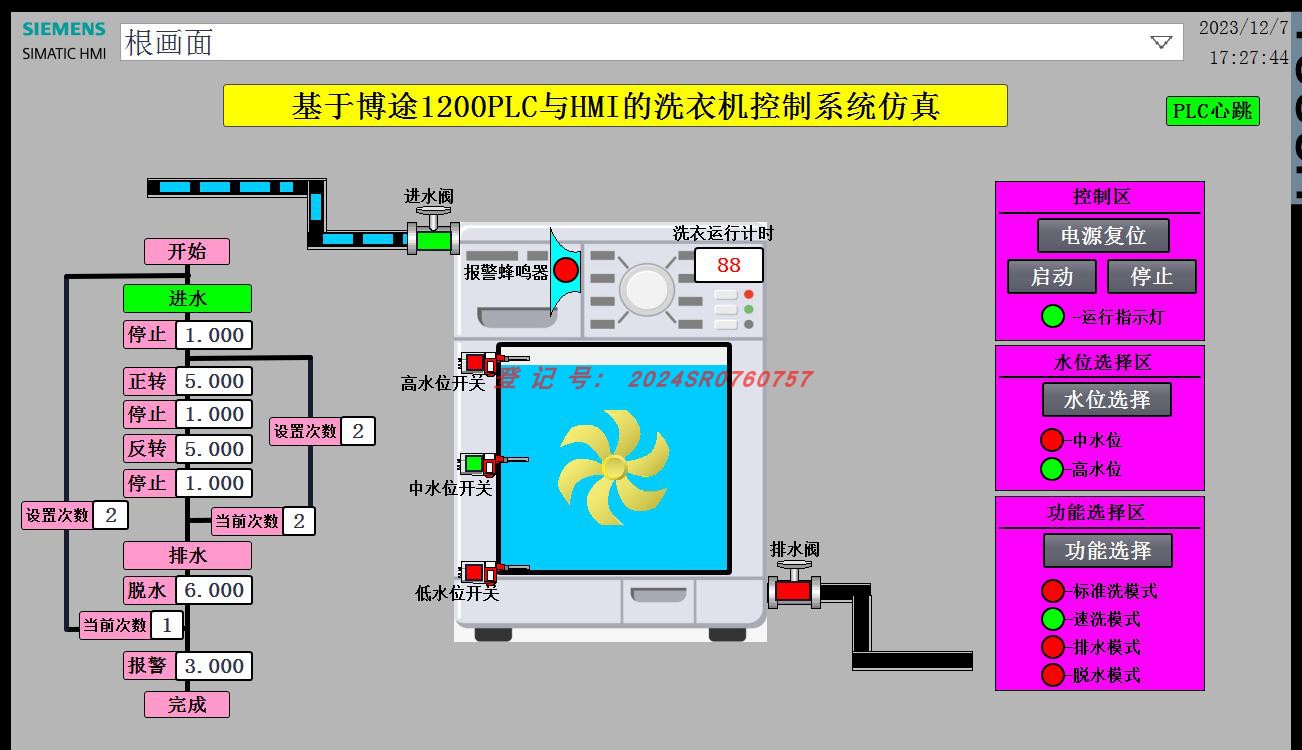

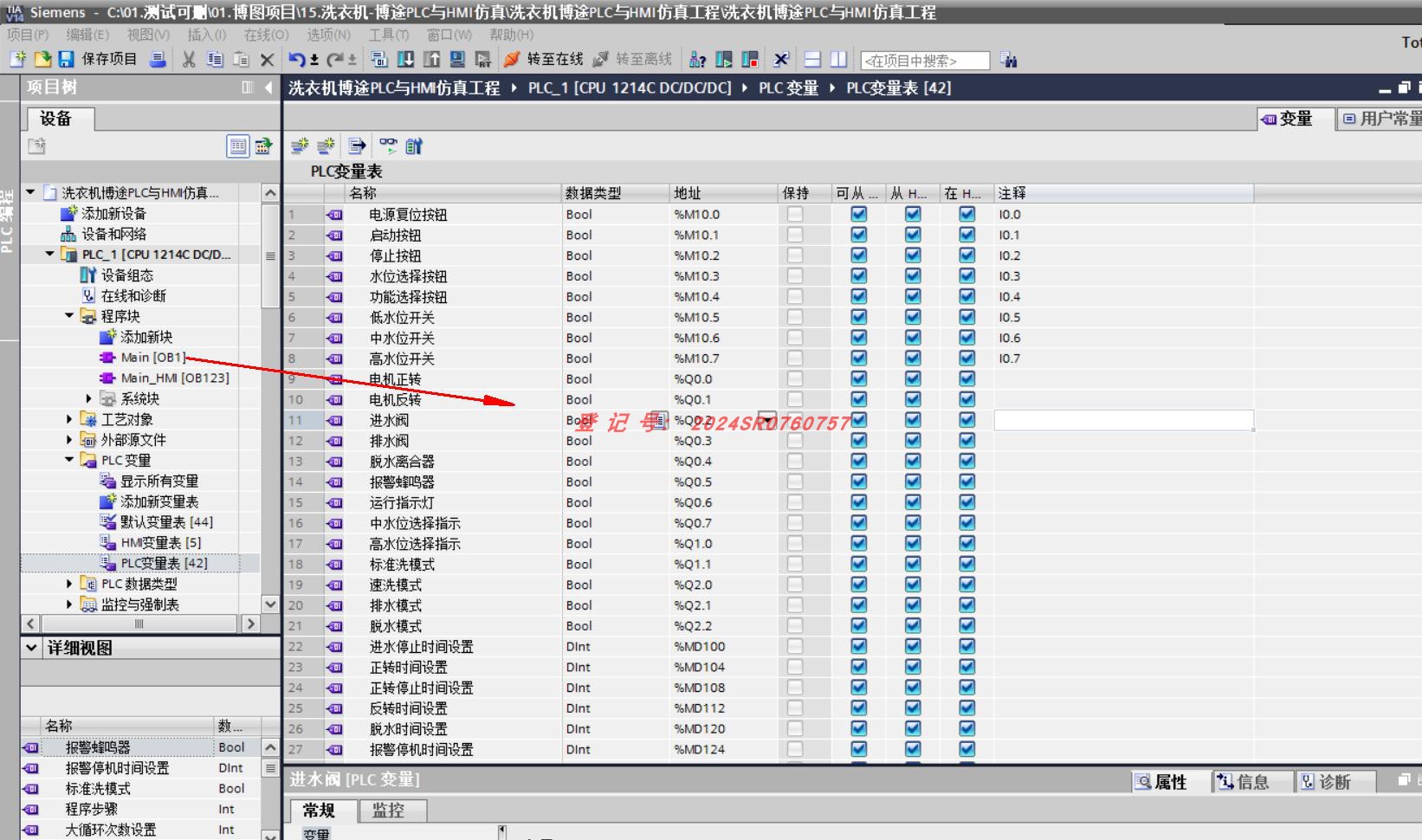

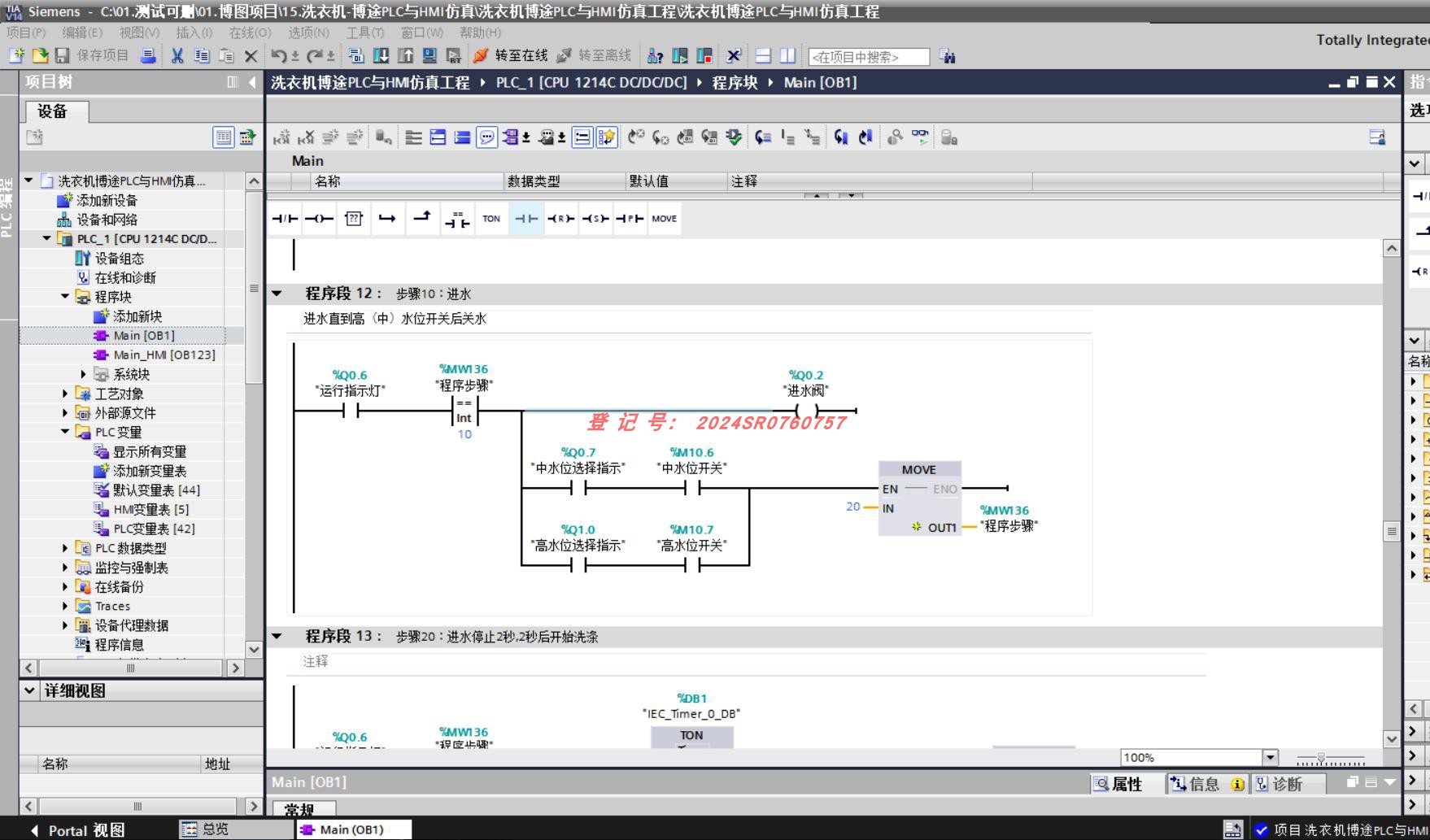

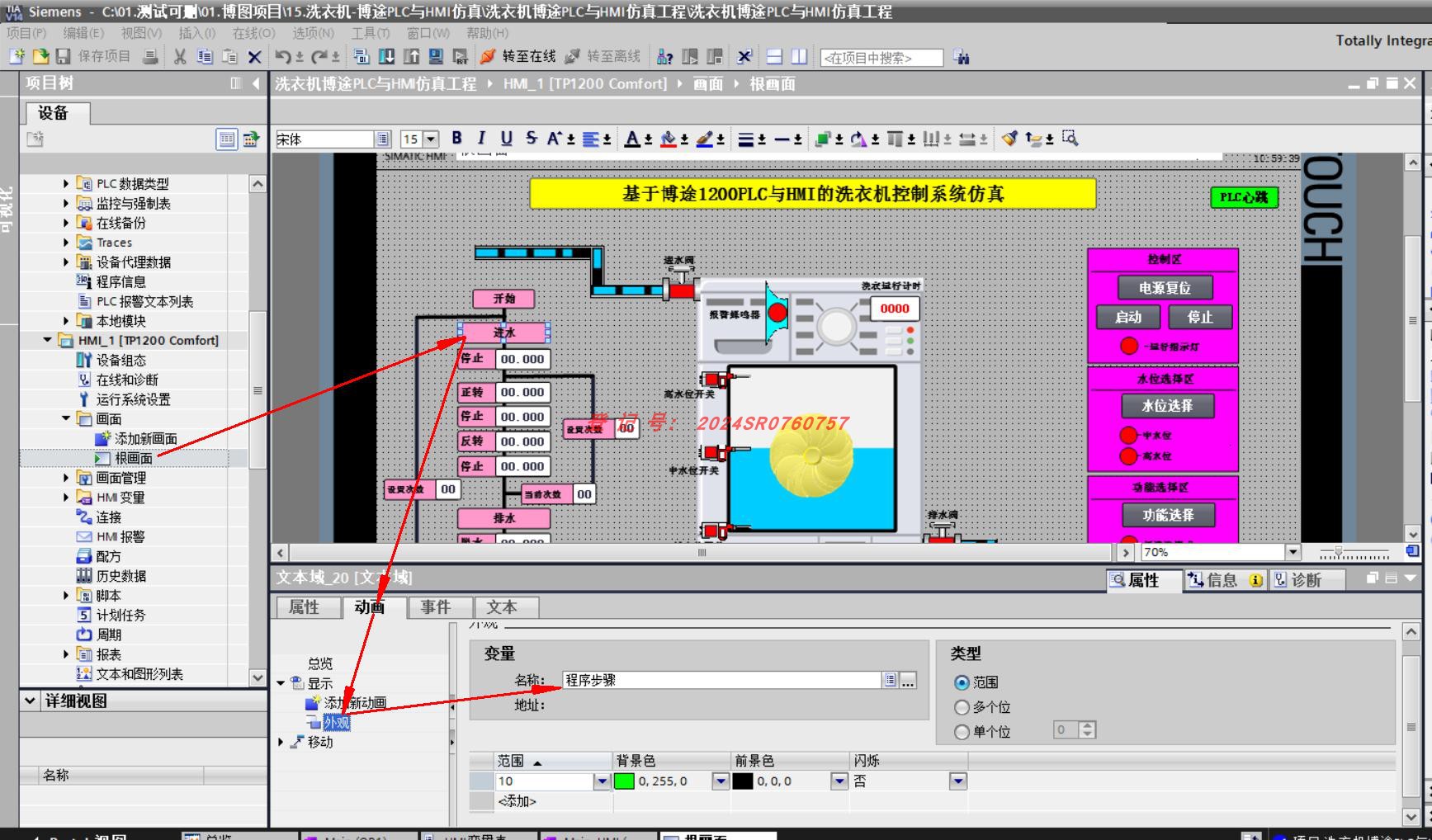

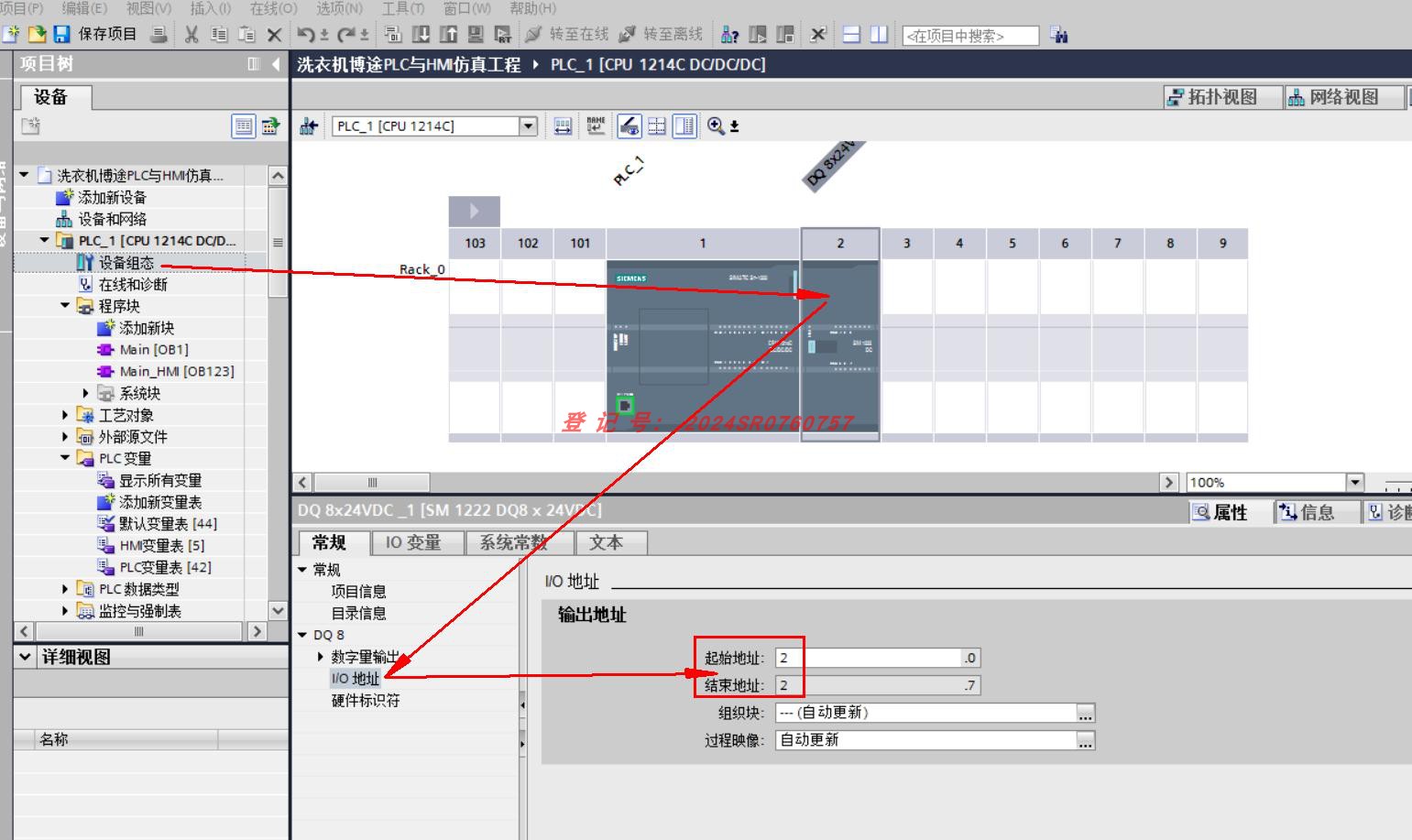

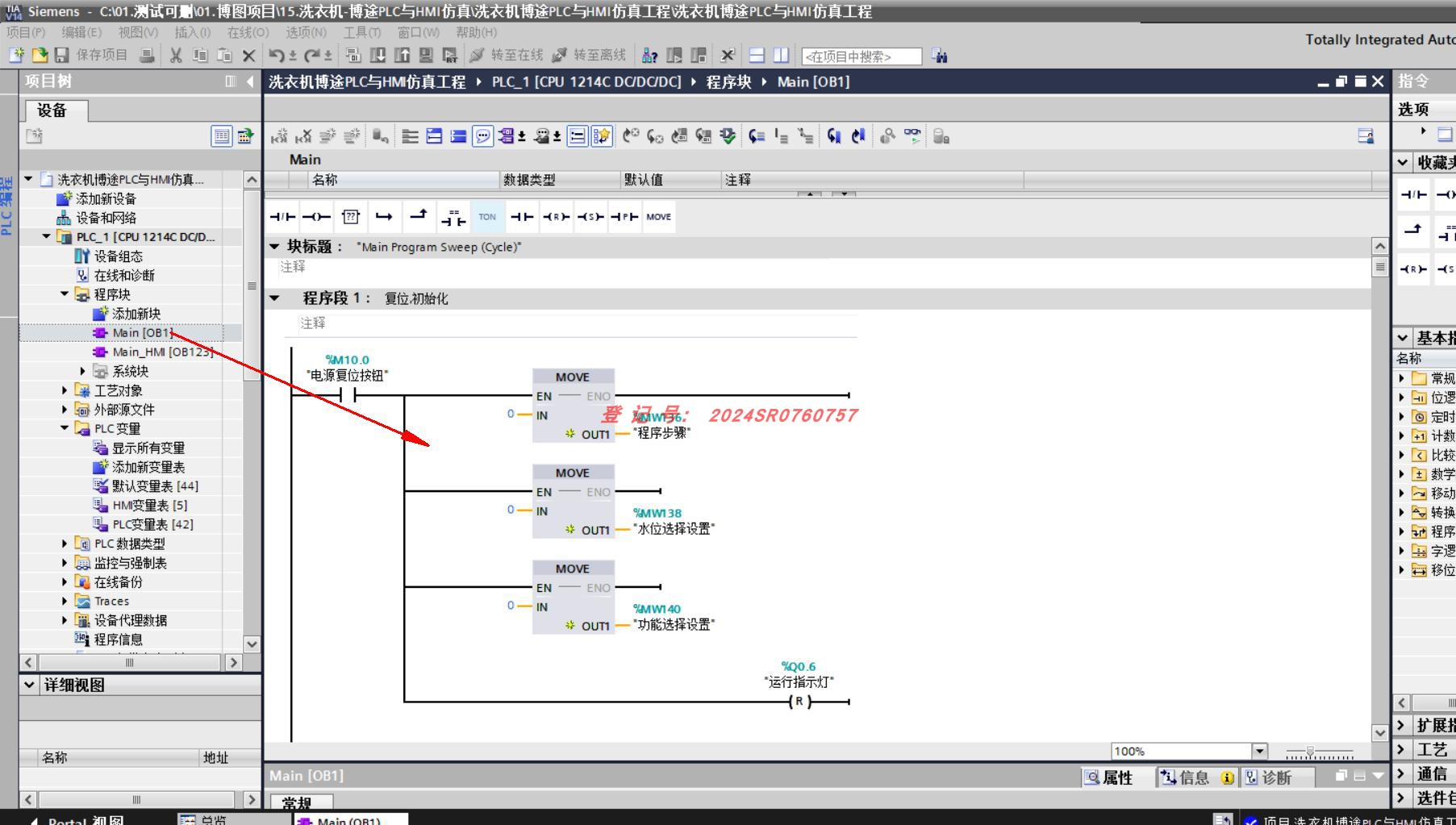

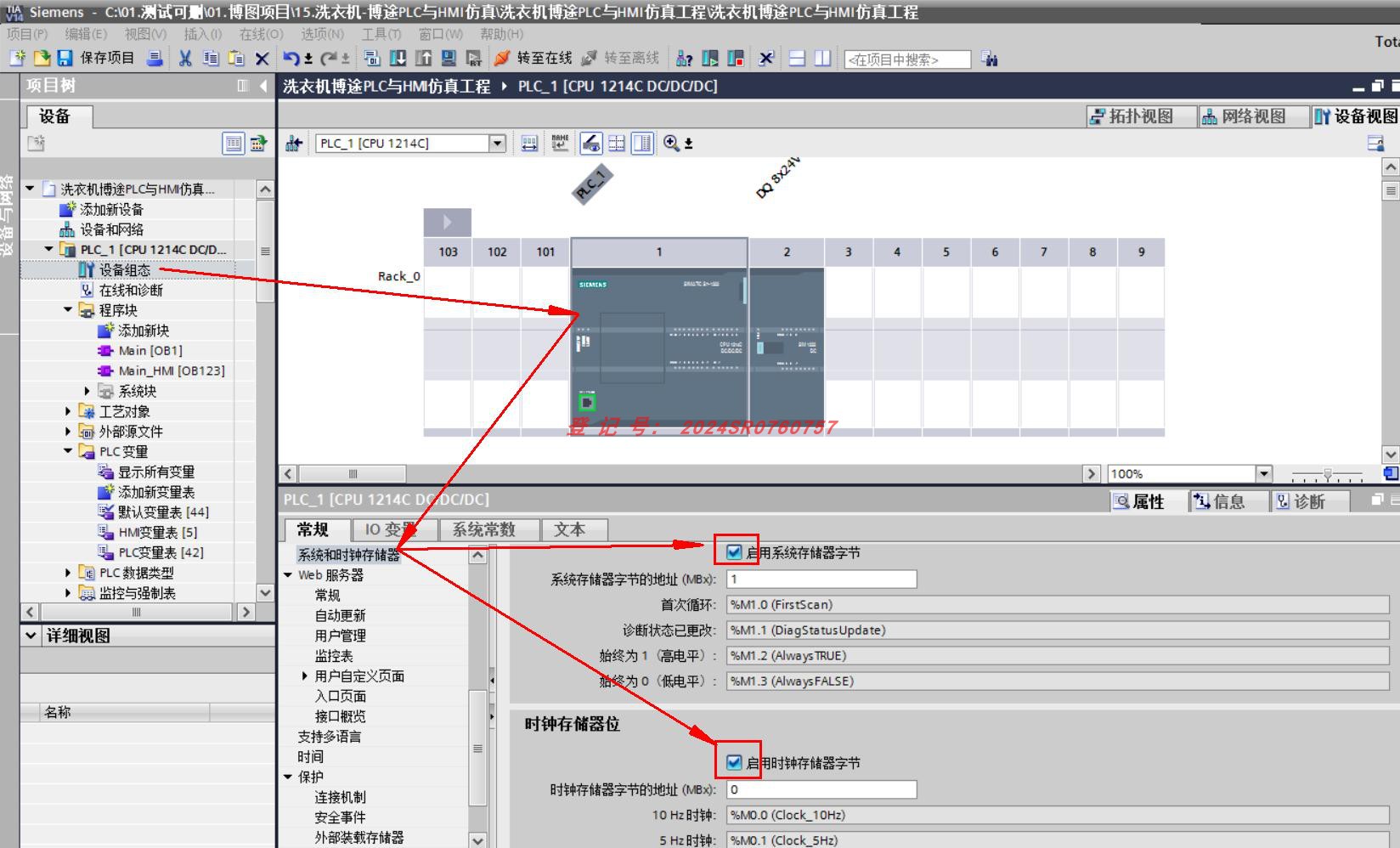

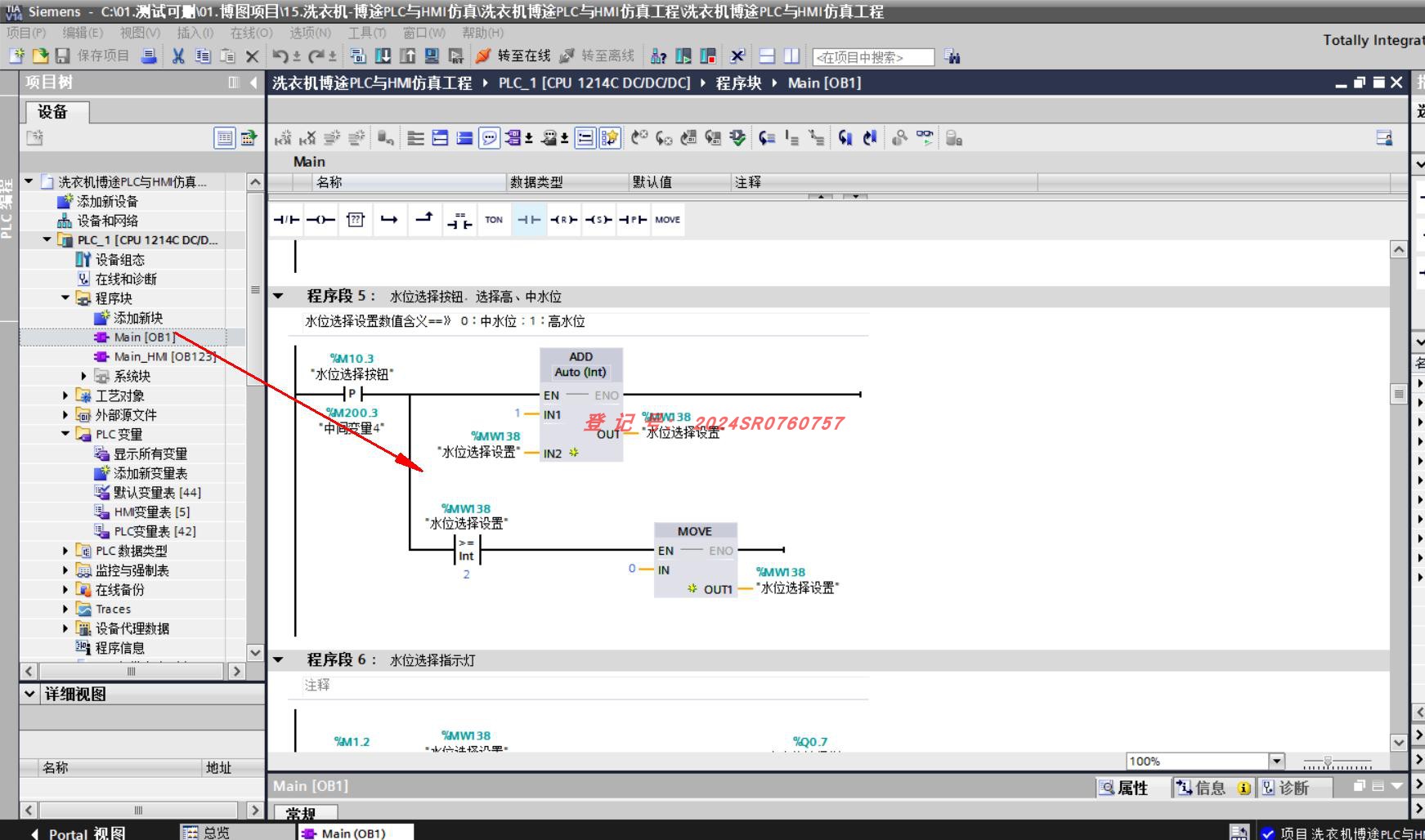

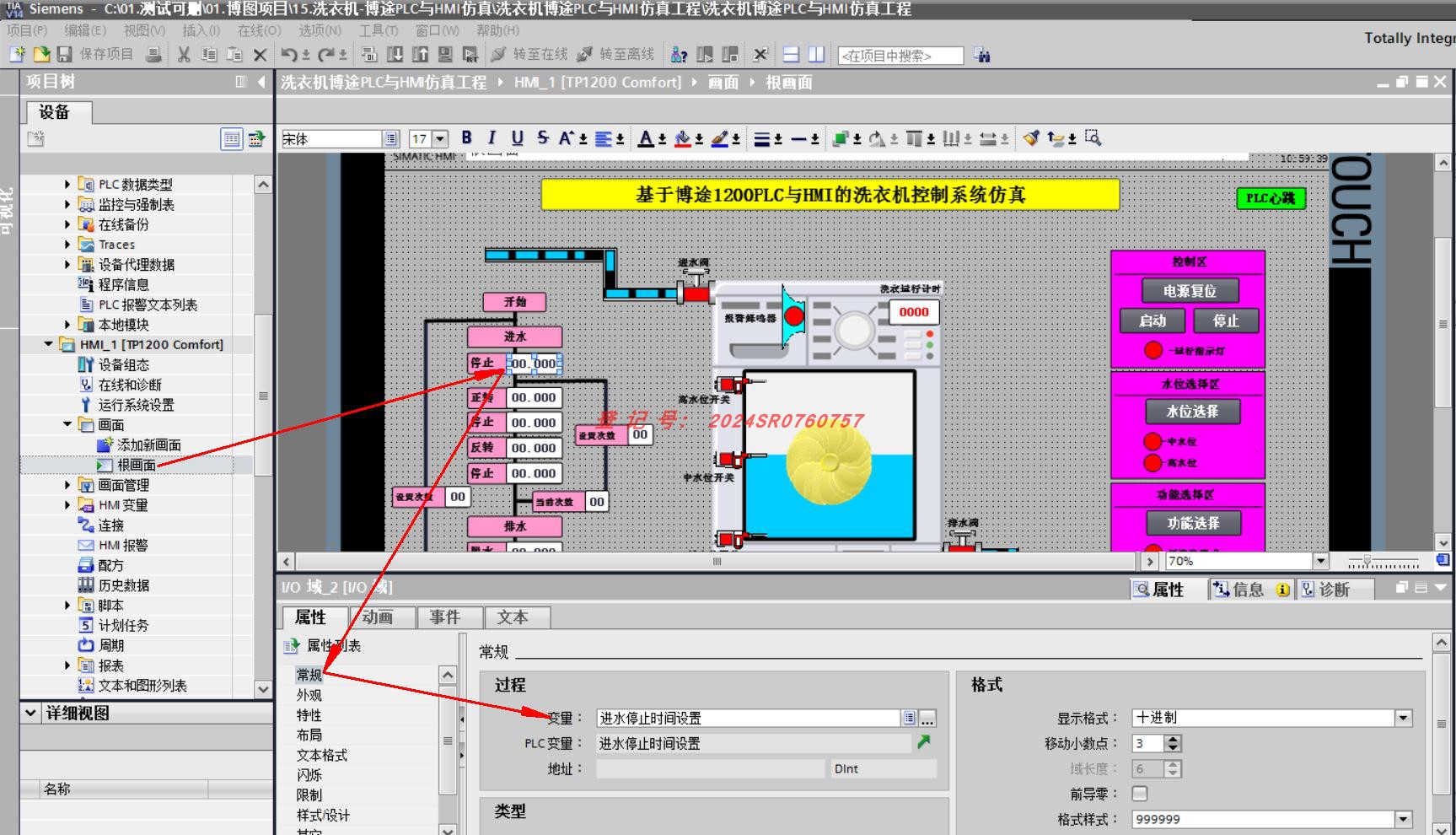

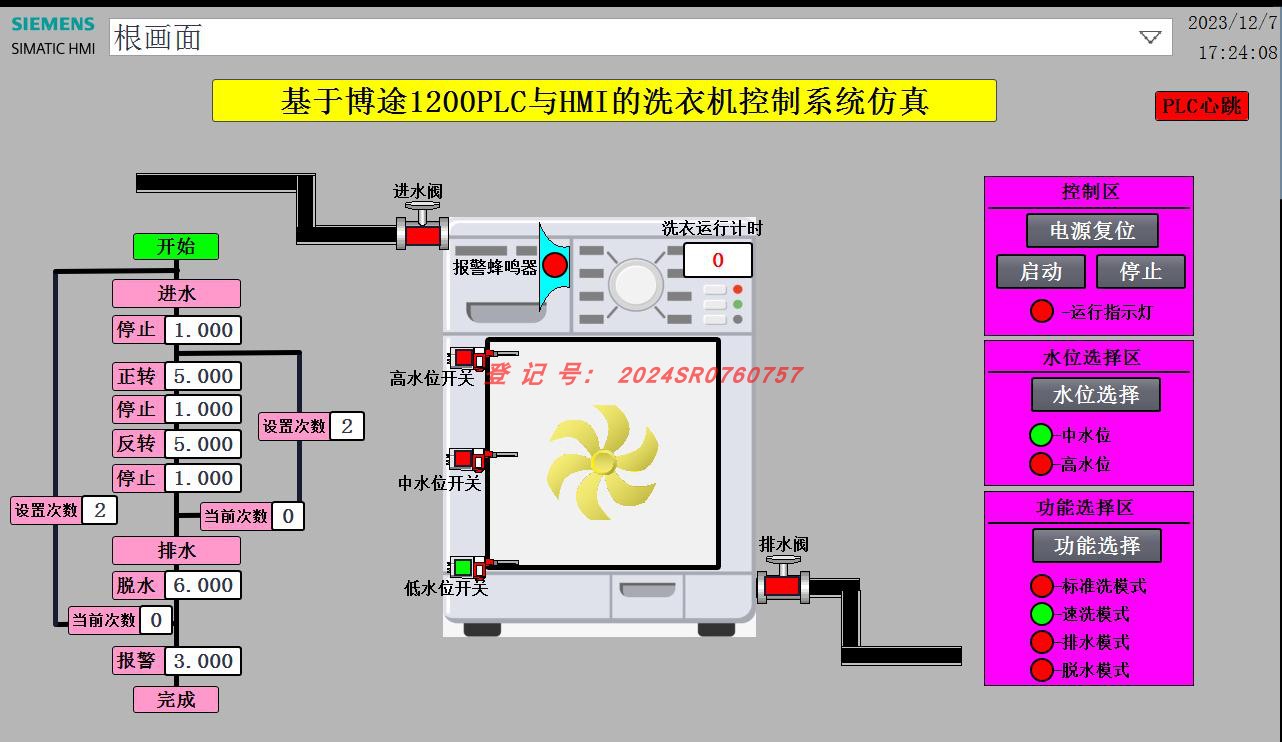

下面对基于博途1200PLC与HMI的洗衣机控制系统仿真工程过程介绍：

四 、图纸文件

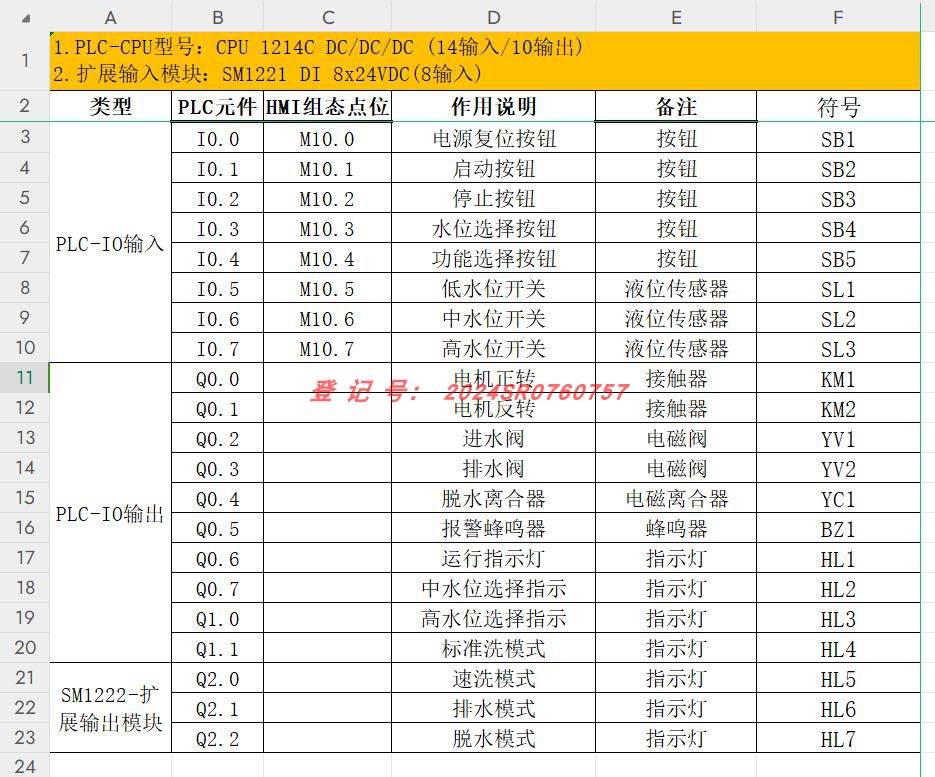

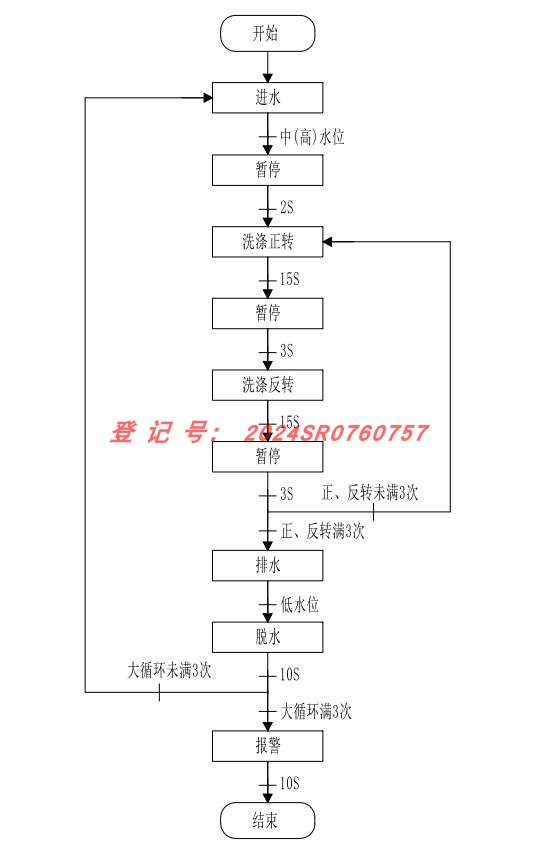

洗衣机配套的IO点表+PLC接线图+主电路图+控制流程图 (CAD源文件可编辑的)。

PLC接线图、主电路图与控制流程图是CAD画的；





===============================
