Multisim仿真74LS47译码器驱动共阳数码管显示（0-8）数字显示

【Multisim仿真】74LS47译码器驱动共阳数码管显示

仿真为Multisim14版本，完美运行！

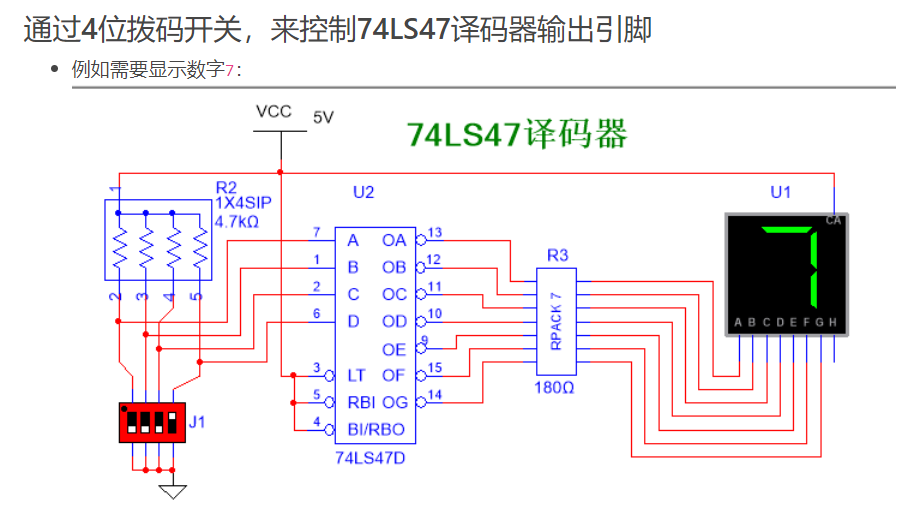

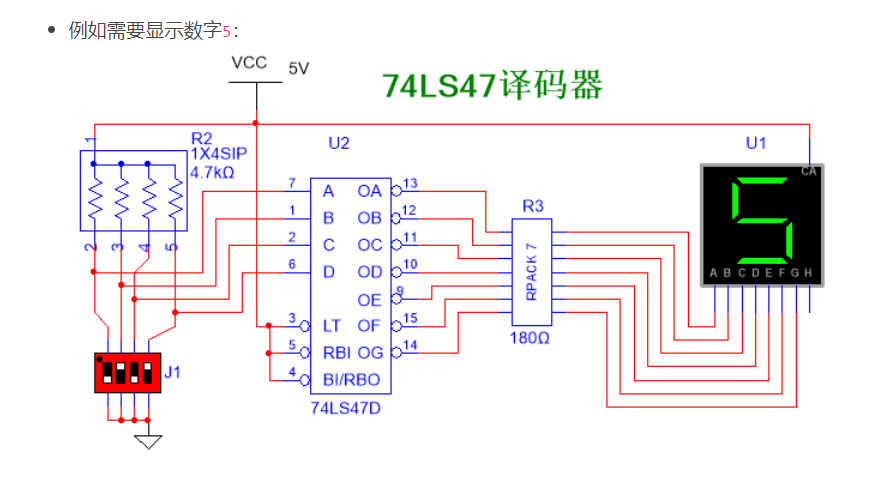

74LS47译码器驱动共阳数码管显示（0-8）数字显示:

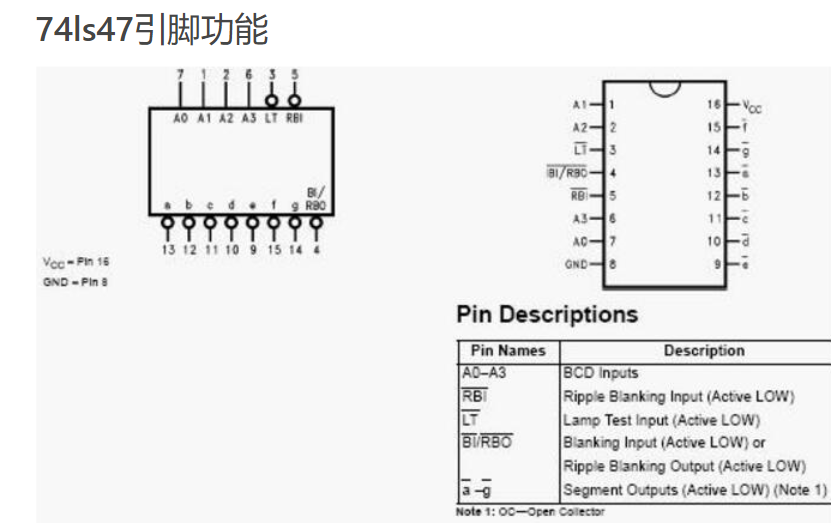

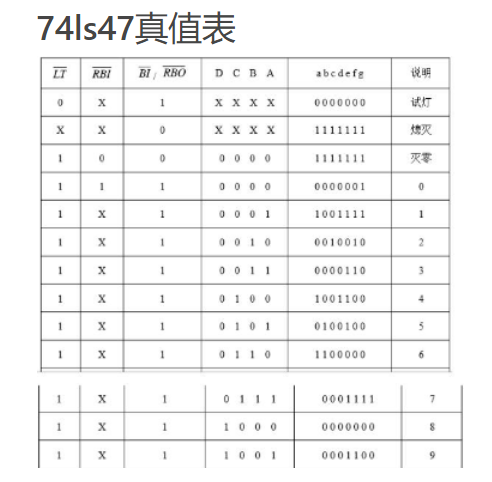

LT： 试灯输入，是为了检查数码管各段是否能正常发光而设置的。当LT=0时，无论输入A3，A2，A1，A0 为何种状态，译码器输出均为低电平，也就是七段将全亮，若驱动的数码管正常，是显示8。
BI： 灭灯输入，是为控制多位数码显示的灭灯所设置的。当BI=0时，不论LT和输入A3，A2，A1，A0为何种状态，译码器输出均为高电平，使共阳极数码管熄灭。

RBI ： 灭零输入，它是为使不希望显示的0 熄灭而设定的。当对每一位A3= A2 =A1=A0=0时，本应显示0，但是在RBI=0作用下，使译码器输出全为高电平。其结果和加入灭灯信号的结果一样，将0熄灭。

RBO： 灭零输出，它和灭灯输入BI共用一端，两者配合使用，可以实现多位数码显示的灭零控制。

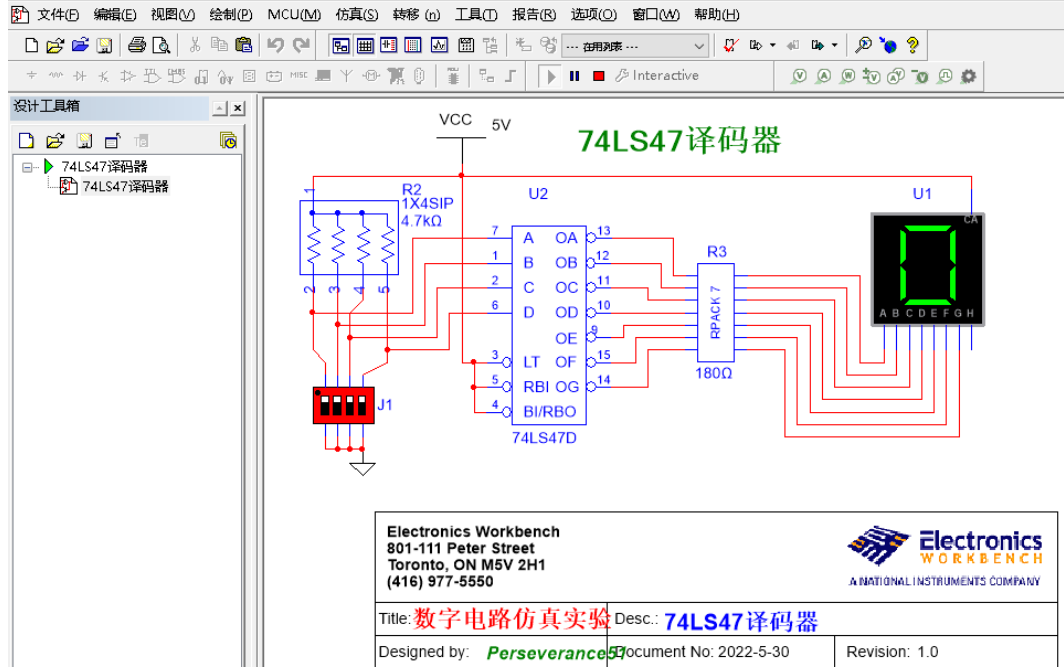

详情图片为运行截图。
