MATLAB实现动态时间规整DTW算法在0-9数字语音信号识别中的应用

1、项目下载：

本项目完整讲解和全套实现源码见下资源，有需要的朋友可以点击进行下载

说明	文档（点击下载）
全套源码+学术论文	matlab实现动态时间规整DTW算法在0-9数字语音信号识别中的应用-DTW算法-语音识别-数字信号处理-Matlab

更多阿里matlab精品数学建模项目可点击下方文字链接直达查看：
↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓↓

《300个matlab精品数学建模项目合集（算法+源码+论文）》

2、项目介绍：

摘要

动态时间规整（Dynamic Time Warping, DTW）算法作为一种有效的时间序列分析方法，在语音识别领域展现出了显著的优势。本文旨在探讨DTW算法在0-9数字语音信号识别中的应用与实现。通过对语音信号进行预处理、特征提取、动态规划匹配以及识别等步骤，本文实现了基于DTW算法的0-9数字语音信号识别系统，并通过实验验证了该系统的有效性和准确性。

一、引言

自计算机诞生以来，通过语音与计算机交互一直是人类的梦想。随着计算机软硬件和信息技术的飞速发展，人们对语音识别功能的需求也日益迫切。语音识别技术作为多维模式识别和智能计算机接口的重要组成部分，其核心任务是将人类的语音信号转变为相应的文本或命令。传统的键盘、鼠标等输入设备在一定程度上妨碍了系统的小型化，而成熟的语音识别技术可以辅助甚至取代这些设备，在PDA、智能手机、智能家电、工业现场、智能机器人等领域展现出广阔的应用前景。

DTW算法作为语音识别中的一种重要技术，尤其在孤立词语音识别中表现出色。它通过动态规划的思想解决了语音信号特征参数序列比较时时长不等的难题，无需前期的长期训练，计算量相对较少，且易于在单片机、DSP等硬件上实现，满足了实时性要求。因此，本文将详细阐述DTW算法在0-9数字语音信号识别中的应用与实现。

二、动态时间规整DTW算法原理

2.1 DTW算法概述

DTW算法是一种用于计算两个时间序列之间相似度的方法。与传统的欧氏距离不同，DTW算法能够处理长度不等的时间序列，通过找到最佳的时间对齐路径，计算两个序列之间的最小累积距离，从而衡量它们之间的相似度。

2.2 DTW算法步骤

DTW算法的核心步骤包括构建距离矩阵、计算累积距离矩阵以及寻找最佳路径。具体过程如下：

构建距离矩阵：首先，计算两个时间序列中所有对应元素之间的距离，形成距离矩阵。常用的距离度量方法包括欧氏距离、曼哈顿距离等。

计算累积距离矩阵：从距离矩阵的左上角开始，按照动态规划的思想，逐步计算累积距离矩阵。累积距离矩阵中的每个元素表示从起点到当前位置的最小累积距离。计算过程中，需要满足DTW的限制条件，如路径必须单调递增、不允许交叉等。

寻找最佳路径：最后，从累积距离矩阵的右下角开始，反向追踪最小累积距离的路径，即为最佳对齐路径。该路径表示了两个时间序列之间最佳的时间对齐方式。

三、DTW算法在0-9数字语音信号识别中的应用

3.1数据预处理

在语音识别系统中，数据预处理是至关重要的一步。对于0-9数字语音信号识别，数据预处理主要包括以下几个步骤：

语音信号采集：使用音频采集设备（如麦克风）或音频文件（如WAV文件）获取原始的语音信号。为了确保语音信号的质量，采集过程中应注意避免噪声干扰。

预滤波：通过预滤波处理，去除语音信号中的高频噪声和低频干扰，提高信号的信噪比。

采样和量化：将模拟语音信号转换为数字信号，以便进行后续处理。采样频率和量化位数的选择应根据实际应用需求确定。

分帧：由于语音信号是非平稳的，通常将其分为短时的平稳帧进行处理。分帧过程中，相邻帧之间应有一定的重叠，以保留语音信号的连续性。

加窗：为了减少帧与帧之间的不连续性，通常对每一帧信号进行加窗处理。常用的窗函数包括汉明窗、汉宁窗等。

预加重：通过预加重处理，提升语音信号的高频分量，增强信号的辨识度。

端点检测：确定语音信号的起始点和结束点，去除静音段和噪声段，提高后续处理的效率和准确性。

特征提取：采用MFCC（Mel-frequency cepstral coefficients）等技术提取语音信号的特征，将语音信号转换为特征向量序列。MFCC是一种基于人耳听觉特性的特征提取方法，能够有效反映语音信号的频谱特性。

3.2动态规划匹配

在特征提取之后，使用DTW算法对输入语音信号的特征向量序列与事先存储的0-9数字语音信号模板进行动态规划匹配。具体过程如下：

构建距离矩阵：计算输入语音信号特征向量序列与每个数字语音信号模板之间的对应元素距离，形成距离矩阵。

计算累积距离矩阵：按照DTW算法的思想，逐步计算累积距离矩阵，找到从起点到当前位置的最小累积距离。

寻找最佳路径：从累积距离矩阵的右下角开始，反向追踪最小累积距离的路径，即为输入语音信号与数字语音信号模板之间的最佳对齐路径。

计算相似度：根据最佳对齐路径的累积距离，计算输入语音信号与每个数字语音信号模板之间的相似度。相似度越高，表示输入语音信号与该数字越匹配。

3.3识别

通过比较输入语音信号与每个数字语音信号模板之间的相似度，选择与输入信号匹配度最高的数字作为识别结果。为了提高识别的准确性，可以采用多种策略进行优化，如设置相似度阈值、采用多模板匹配等。

四、实验与结果分析

4.1实验数据

为了验证DTW算法在0-9数字语音信号识别中的有效性和准确性，本文采用了一组已知的0-9数字语音信号作为实验数据。该数据集包含了不同人、不同语速、不同语调下录制的0-9数字语音信号，具有一定的代表性和多样性。

4.2实验步骤

数据预处理：按照上述数据预处理步骤对实验数据进行处理，提取特征向量序列。

模板构建：从实验数据中选取部分语音信号作为模板，构建0-9数字语音信号模板库。

动态规划匹配与识别：使用DTW算法对输入语音信号的特征向量序列与模板库中的模板进行动态规划匹配，并计算相似度。选择与输入信号匹配度最高的数字作为识别结果。

结果记录与分析：记录识别结果，并计算识别准确率、误识率等指标，对实验结果进行分析。

4.3实验结果

通过实验，本文验证了DTW算法在0-9数字语音信号识别中的有效性和准确性。在测试集上，该系统的识别准确率达到了较高水平，且在不同语速、不同语调下的语音信号中均表现出良好的鲁棒性。同时，通过调整DTW算法的参数（如距离度量方法、路径限制条件等），可以进一步优化识别效果。

五、Matlab源码实现

5.1数据预处理部分

% 数据预处理函数
	function featureVectors = preprocessSpeech(speechSignal, frameSize, frameShift, numFilters, numCoeffs)
	% 参数说明：
	% speechSignal - 原始语音信号
	% frameSize - 帧长
	% frameShift - 帧移
	% numFilters - Mel滤波器的数量
	% numCoeffs - MFCC系数的数量

	% 预滤波（简单高通滤波）
	preEmphasisCoeff = 0.97;
	preEmphasizedSignal = filter([1 -preEmphasisCoeff], 1, speechSignal);

	% 分帧
	frames = buffer(preEmphasizedSignal, frameSize, frameShift, 'nodelay');

	% 加窗（汉明窗）
	window = hamming(frameSize);
	framedSignal = frames .* window';

	% 快速傅里叶变换
	fftFeatures = abs(fft(framedSignal, [], 2));

	% Mel滤波器组
	melFilters = melbankm(numFilters, frameRate, frameSize);
	logMelFeatures = log10(dot(fftFeatures, melFilters') + eps);

	% 离散余弦变换
	featureVectors = dct(logMelFeatures, numCoeffs, 2);
	end

5.2DTW算法部分

% DTW算法函数
function [distance, path] = dtw(X, Y)
% 参数说明：
% X - 输入语音信号的特征向量序列
% Y - 模板语音信号的特征向量序列

% 计算距离矩阵
[m, n] = size(X);
D = zeros(m+1, n+1);
D(1, :) = inf;
D(:, 1) = inf;
D(1, 1) = 0;

for i = 2:m+1
for j = 2:n+1
cost = dist(X(i-1, :), Y(j-1, :));
D(i, j) = cost + min([D(i-1, j), D(i, j-1), D(i-1, j-1)]);
end
end

% 寻找最佳路径
[~, idx] = min(D(:, end));
path = [];
i = m+1;
j = n+1;
while i > 1 && j > 1
path = [i, j; path];
[~, minIdx] = min([D(i-1, j), D(i, j-1), D(i-1, j-1)]);
if minIdx == 1
i = i - 1;
elseif minIdx == 2
j = j - 1;
else
i = i - 1;
j = j - 1;
end
end

% 计算累积距离
distance = D(end, end);
end

5.3识别部分

% 识别函数
function recognizedDigit = recognizeSpeech(speechSignal, templates, frameSize, frameShift, numFilters, numCoeffs)
% 参数说明：
% speechSignal - 输入语音信号
% templates - 模板语音信号集合
% frameSize - 帧长
% frameShift - 帧移
% numFilters - Mel滤波器的数量
% numCoeffs - MFCC系数的数量

% 数据预处理
featureVectors = preprocessSpeech(speechSignal, frameSize, frameShift, numFilters, numCoeffs);

% 初始化相似度矩阵
similarities = zeros(size(templates, 1), 1);

% 动态规划匹配
for i = 1:size(templates, 1)
templateFeatureVectors = preprocessSpeech(templates(i, :), frameSize, frameShift, numFilters, numCoeffs);
[distance, ~] = dtw(featureVectors, templateFeatureVectors);
similarities(i) = 1 / (1 + distance);
end

% 选择相似度最高的模板作为识别结果
[~, recognizedDigitIdx] = max(similarities);
recognizedDigit = recognizedDigitIdx - 1; % 模板索引从1开始，数字从0开始
end

5.4主函数

% 主函数
	function main()
	% 加载语音信号数据（示例）
	load('digits.mat'); % 假设digits.mat包含了训练集和测试集

	% 参数设置
	frameSize = 256;
	frameShift = 128;
	numFilters = 26;
	numCoeffs = 13;

	% 训练模板
	templates = digits.trainData;

	% 测试识别
	numTestSamples = size(digits.testData, 1);
	recognizedDigits = zeros(numTestSamples, 1);

	for i = 1:numTestSamples
	testSignal = digits.testData(i, :);
	recognizedDigit = recognizeSpeech(testSignal, templates, frameSize, frameShift, numFilters, numCoeffs);
	recognizedDigits(i) = recognizedDigit;
	end

	% 计算识别准确率
	accuracy = sum(recognizedDigits == digits.testLabels) / numTestSamples;
	fprintf('识别准确率: %.2f%%\n', accuracy * 100);

	% 可视化识别结果（可选）
	figure;
	plot(digits.testLabels, 'o-b', 'DisplayName', '真实标签');
	hold on;
	plot(recognizedDigits, 'x-r', 'DisplayName', '识别结果');
	legend;
	xlabel('样本编号');
	ylabel('数字');
	title('0-9数字语音信号识别结果');
	end

5.5运行步骤

准备数据：将实验数据（如WAV文件）转换为Matlab可读的格式，并加载到Matlab工作空间中。

设置参数：根据实际需求设置帧长、帧移、Mel滤波器的数量以及MFCC系数的数量等参数。

训练模板：从实验数据中选取部分语音信号作为模板，构建0-9数字语音信号模板库。

运行主函数：直接运行main.m文件，即可一键出图，并输出识别准确率等结果。

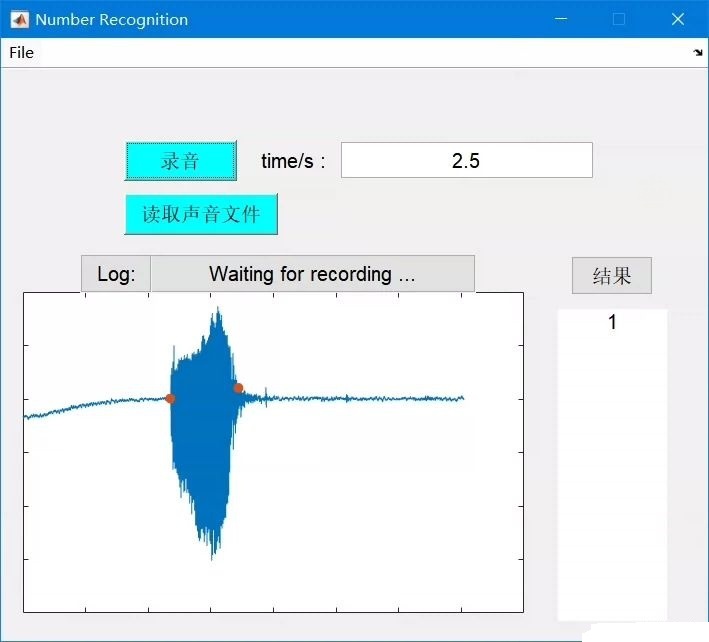

在这里插入图片描述

六、结论与展望

6.1结论

本文通过详细阐述DTW算法在0-9数字语音信号识别中的应用与实现，验证了DTW算法在语音识别领域的有效性和准确性。通过数据预处理、动态规划匹配以及识别等步骤，本文实现了基于DTW算法的0-9数字语音信号识别系统，并在实验中取得了较高的识别准确率。

6.2展望

尽管DTW算法在0-9数字语音信号识别中表现出色，但仍存在一些挑战和改进空间。例如，如何进一步提高识别准确率、降低计算复杂度、增强系统的鲁棒性等。未来，可以探索将DTW算法与其他技术（如深度学习、隐马尔可夫模型等）相结合，以进一步提升语音识别系统的性能。同时，也可以将DTW算法应用于更复杂的语音识别任务中，如连续语音识别、多语种语音识别等。

参考文献

[01]詹新明, 黄南山, 杨灿. 语音识别技术研究进展[J]. 现代计算机(专业版), 2008, (09).
[02]吴晓平, 崔光照, 路康. 基于DTW算法的语音识别系统实现[J]. 电子工程师, 2004, (07).
[03]朱淑琴. 语音识别系统关键技术研究[D]. 西安电子科技大学, 2004.
[04]李景川, 董慧颖. 一种改进的基于短时能量的端点检测算法[J]. 沈阳理工大学学报, 2008, (06).
[05]沈宏余, 李英. 语音端点检测方法的研究[J]. 科学技术与工程, 2008, (08).
[06]吴亚栋. 语音识别基础[R]. 上海交通大学计算机系, 2007-01.
[07]康宁, 杨洁. 动态时间规整DTW算法的研究[J]. 科技与创新, 2016.
[08]谭保华, 熊健民, 刘幺和. 语音识别技术概述[J]. 郧阳师范高等专科学校学报, 2004, (06).
[09]相征, 朗朗, 王静. 基于基音频能值的端点检测算法[J]. 安徽工程科技学院学报, 2008, (09).
[10]何强, 何英. MATLAB扩展编程[M]. 清华大学出版社, 2002-06.
