这篇博文所做的项目是我在课设期间所选做的课题，特此写下来记录并帮助各位友友们，如所述不足，请谅解。

项目描述 ：开发基于 STM32 的室内空气质量监测报警终端，实现室内环境参数、危险信息监测并实时上传数据到云平台，并对危险信息通过邮箱通知用户。

硬件清单

主控板采用最小系统板：STM32F103C8T6

外设模块:

序号	名称	型号/作用	数量
1	WiFi模块	esp-01s	1
2	温湿度传感器	DHT11	1
3	光敏传感器	3针制光敏传感器模块	1
4	烟雾浓度传感器	MQ-2	1
5	OLED模块	来实时显示数据值	1

主要包含功能

1、STM32进行DHT11温湿度数据采集、光敏传感器光照度采集及室内烟雾浓度采集。

2、将各类数据实时显示到OLED屏幕上。

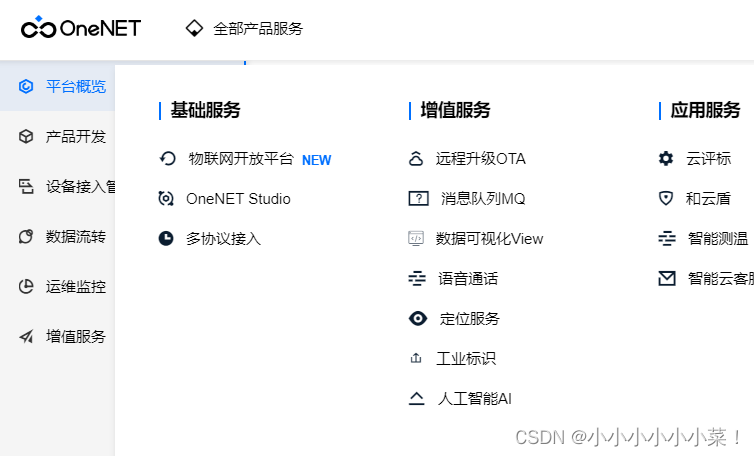

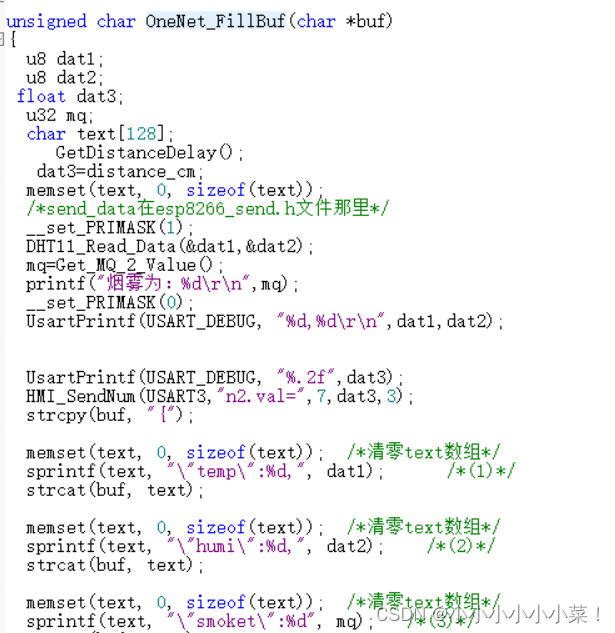

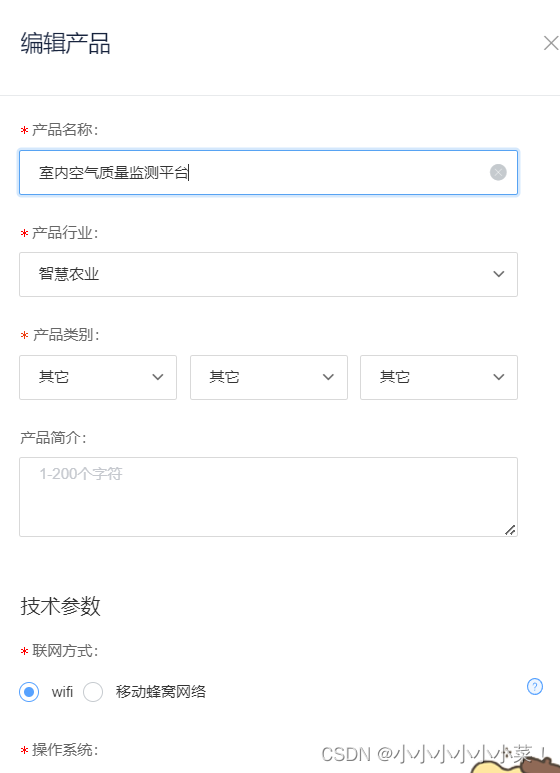

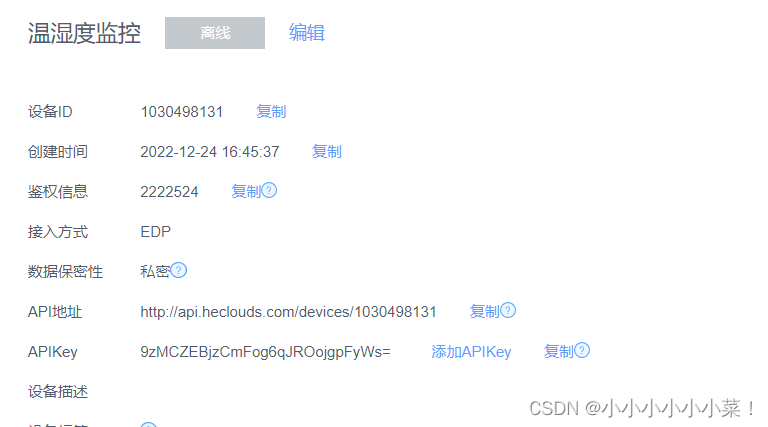

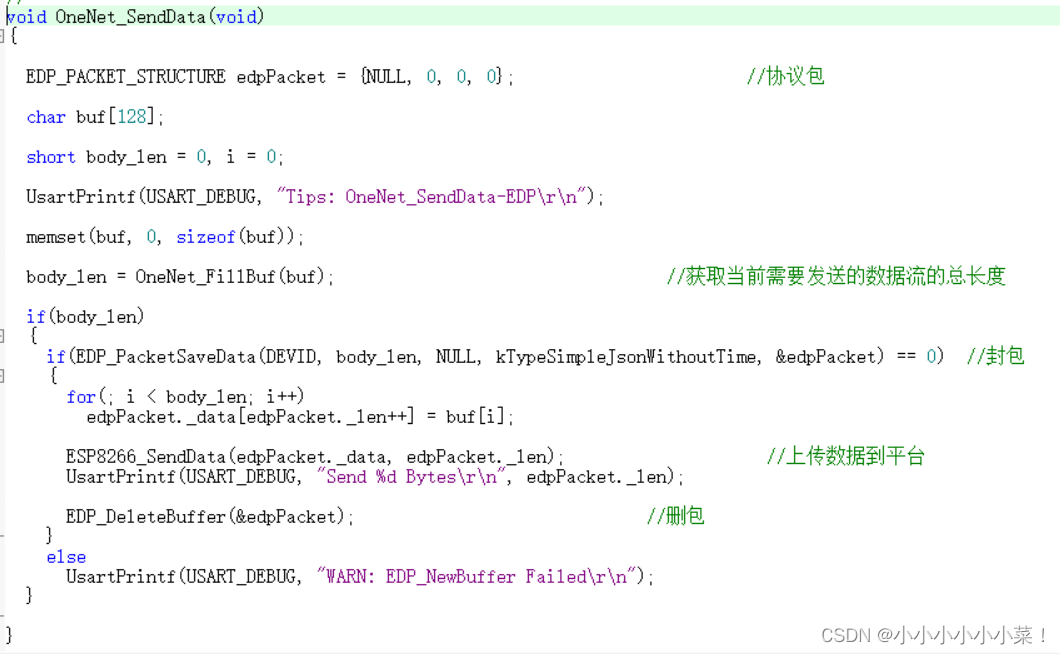

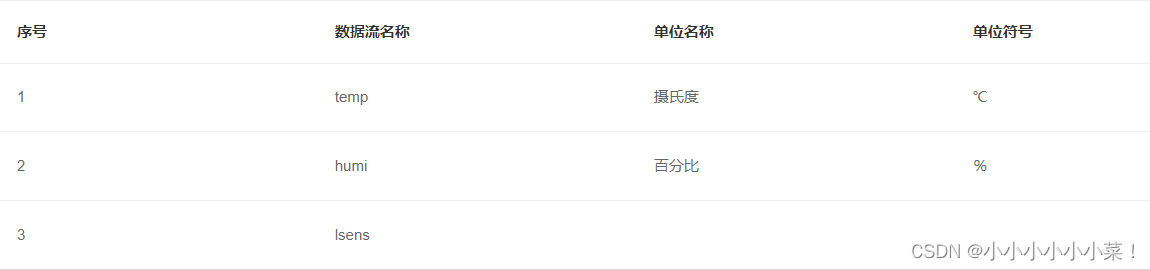

3、数据进行远程传输，用户可线上平台进行实施监测。

4、数据超出阈值，通过邮件对用户进行警示。

模块介绍

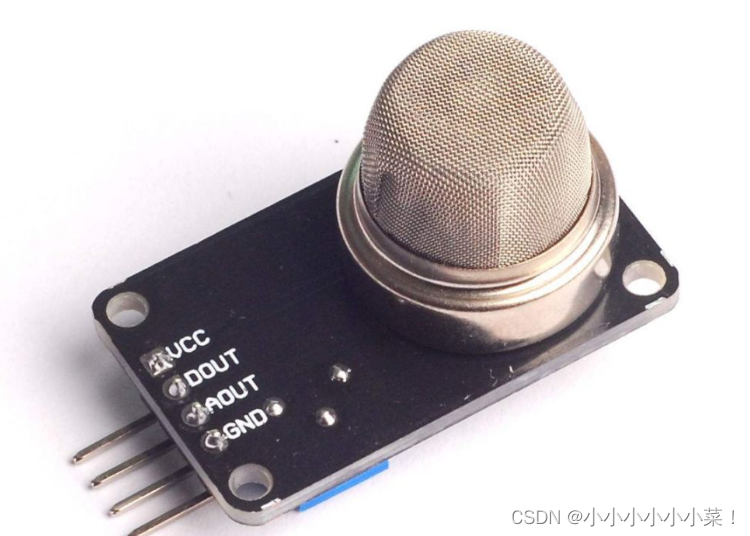

1、MQ-2烟雾浓度传感器

上图可知，MQ-2烟雾浓度传感器有四个引脚：VCC DO AO GND

DO：输出数字信号，当可燃气体浓度未超出指定的阈值时，DO输出高电平，超出指定的阈值时则输出低电平。阙值可调节。

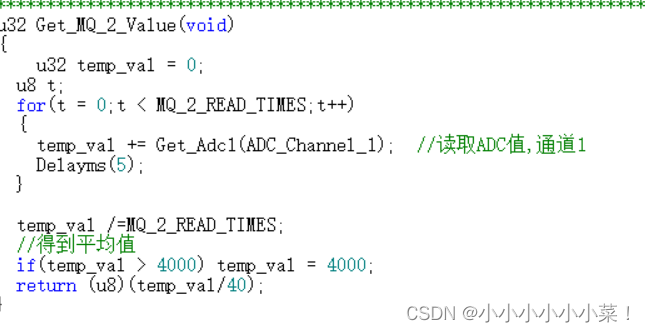

AO：输出模拟信号，需与ADC采用通道连接。由单片机将模拟信号转换为数字信号。再根据MQ-2的特性进行校正和公式转换，最终得到实际的浓度值。

原理：

当烟雾传感器所处环境中存在可燃气体时，烟雾传感器的电导率随空气中可燃气体浓度的增加而增大，输出电阻会越低，模拟信号会越大。

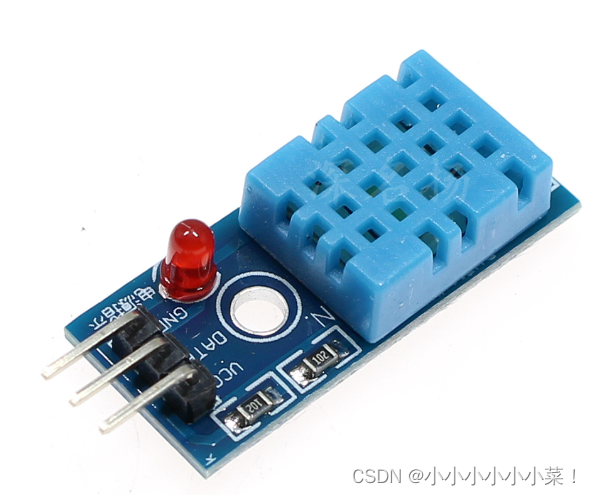

2、DHT11温湿度传感器

DHT11 温湿度传感器有三个引脚1： VCC DATA GND

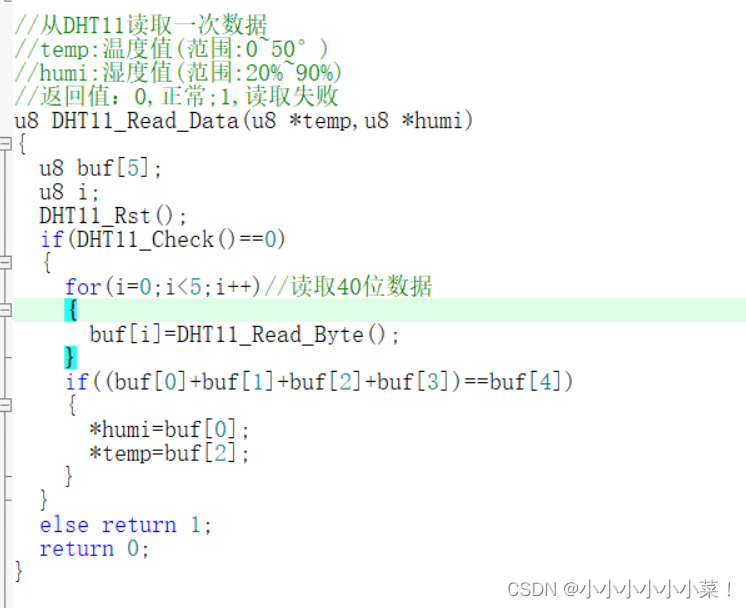

DATA：用于32与 DHT11之间的通讯和同步，采用单总线数据格式，一次通讯时间4ms左右，数据分小数部分和整数部分，具体格式在下面说明，当前小数部分用于以后扩展，现读出为零.

buf[0] : 温度的整数数据

buf[1] : 温度的小数数据

buf[2] : 湿度的整数数据

buf[3] : 湿度的小数数据

buf[4] : 校验和数据

数据校验方法： buf[4] = buf[0] + buf[1] +buf[2] + buf[3]

校验成功后再去获取正确的温湿度值。

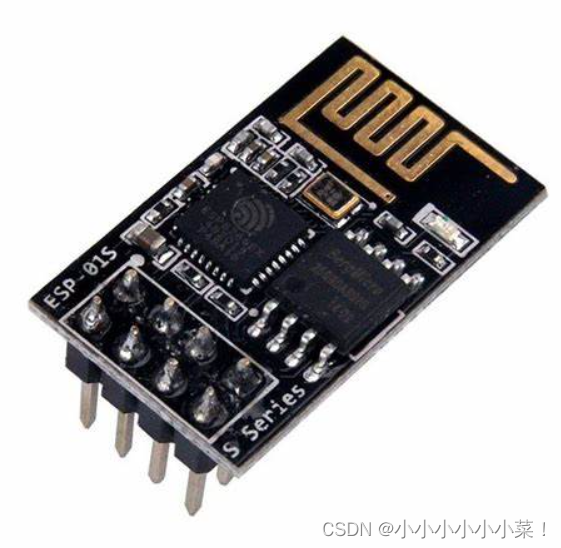

3、ESP-01S模块

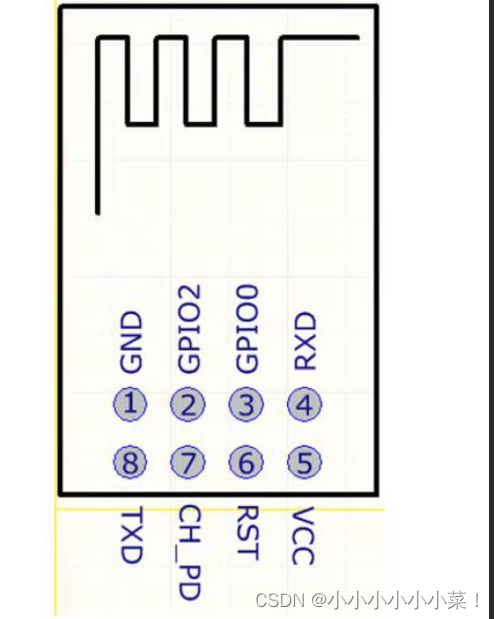

引脚图

模块中必接引脚：

RXD —— 单片机TXD

TXD —— 单片机 RXD

VCC —— 单片机VCC

GND —— 单片机GND

stm32通过串口与esp进行通信，初始化发送AT指令进行配置，或者连接USB转TTL通过上位机配置。配置为STA（设备）模式，以设备模式接入家中路由器或自身手机热点配置。

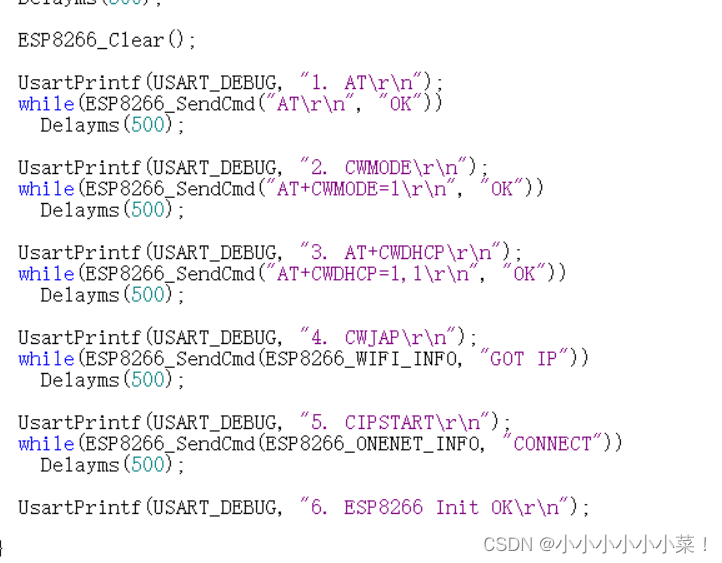

本人使用32 直接与esp-01s模块进行串口通信，初始化时，直接进行AT指令的配置。

以下是常见AT指令

# 基础测试, 应该响应OK
AT
# 显示固件版本信息
AT+GMR
# 查看当前的WIFI模式
AT+CWMODE?
# 设置为station模式
AT+CWMODE=1
# 列出2.4G WIFI热点
AT+CWLAP
# 连接热点
AT+CWJAP="SSID","password"
# 查看IP
AT+CIPSTA?
# ping
AT+PING="202.38.64.5"
