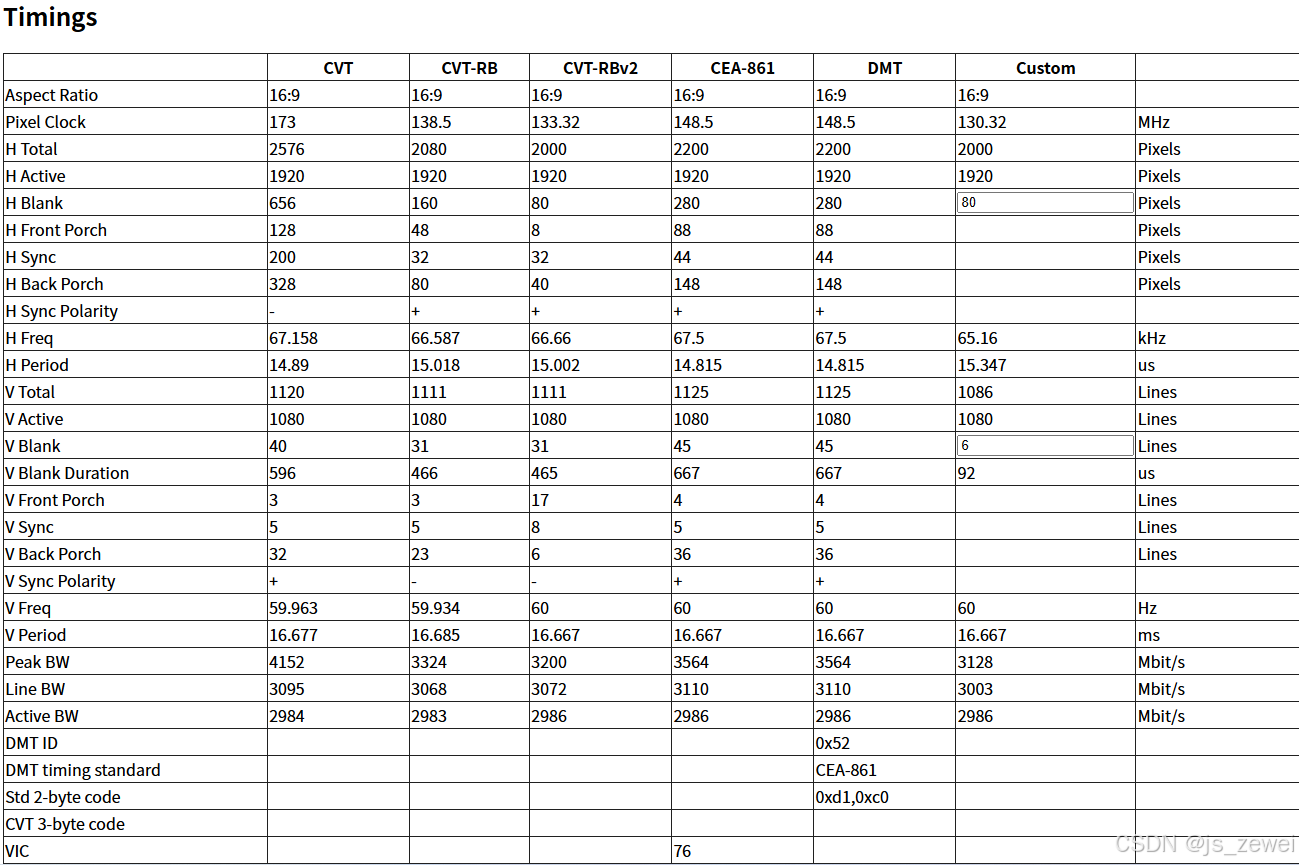

关于EDID Timings的详情

（CVT, CVT-RB, CVT-RBv2, CEA-861, DMT, Custom）

通用参数

• 宽高比（Aspect Ratio）：所有标准均为16:9。
• 像素时钟（Pixel Clock）：不同标准下分别为173MHz、138.5MHz、133.32MHz、148.5MHz、148.5MHz、130.32MHz。

总像素和活动像素

• 总像素（Total Pixels）：分别为2576、2080、2000、2200、2200、2000。
• 水平活动像素（H Active Pixels）：均为1920。
• 垂直总行数（√Total Lines）：分别为1120、1111、1111、1125、1125、1086。
• 垂直活动行数（√Active Lines）：均为1080。

空白像素和同步参数

• 水平空白像素（H Blank Pixels）：分别为656、160、80、280、280、80。
• 垂直空白行数（√Blank Lines）：分别为40、31、31、45、45、6。
• 水平同步脉冲（H Sync Pulse）：分别为200、32、32、44、44。
• 垂直同步脉冲（VSync Pulse）：均为5。

频率和带宽

• 水平频率（H Freq）：分别为67.158kHz、66.587kHz、66.66kHz、67.5kHz、67.5kHz、65.16kHz。
• 垂直频率（V Freq）：分别为59.963Hz、59.934Hz、60Hz、60Hz、60Hz、60Hz。
• 峰值带宽（Peak BW）：分别为4152Mbit/s、3324Mbit/s、3200Mbit/s、3564Mbit/s、3564Mbit/s、3128Mbit/s。
• 每行带宽（Line BW）：分别为3095Mbit/s、3068Mbit/s、3072Mbit/s、3110Mbit/s、3110Mbit/s、3003Mbit/s。
• 活动区域带宽（Active BW）：均为2984Mbit/s或2986Mbit/s。

同步极性和DMT特定参数

• 水平同步极性（H Sync Polarity）：CVT为"-"，其余为"+"。
• 垂直同步极性（VSync Polarity）：CVT为"+"，CVT-RB和CVT-RBv2为"-"，其余为"+"。
• DMT ID（DMTID）：DMT标准下为0x52。
• DMT Timing Standard：DMT标准下为CEA-861。
• Std 2-byte code：DMT标准下为0xd1,0xc0。
• VIC：CEA-861标准下为76。
