数据库系统需求分析、概念模型设计及逻辑结构设计——以“到梦空间”APP为例

“到梦空间”APP的数据库系统需求分析、概念模型设计及逻辑结构设计

1、需求分析

1.1 选定数据库设计对象

1.1.1 组织机构图

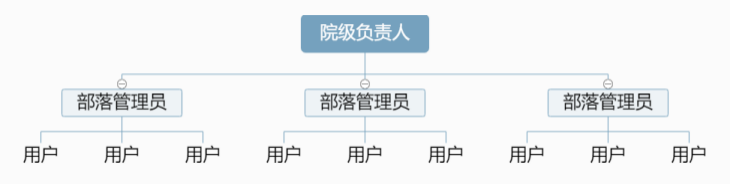

组织机构图
1.1.2 数据流图

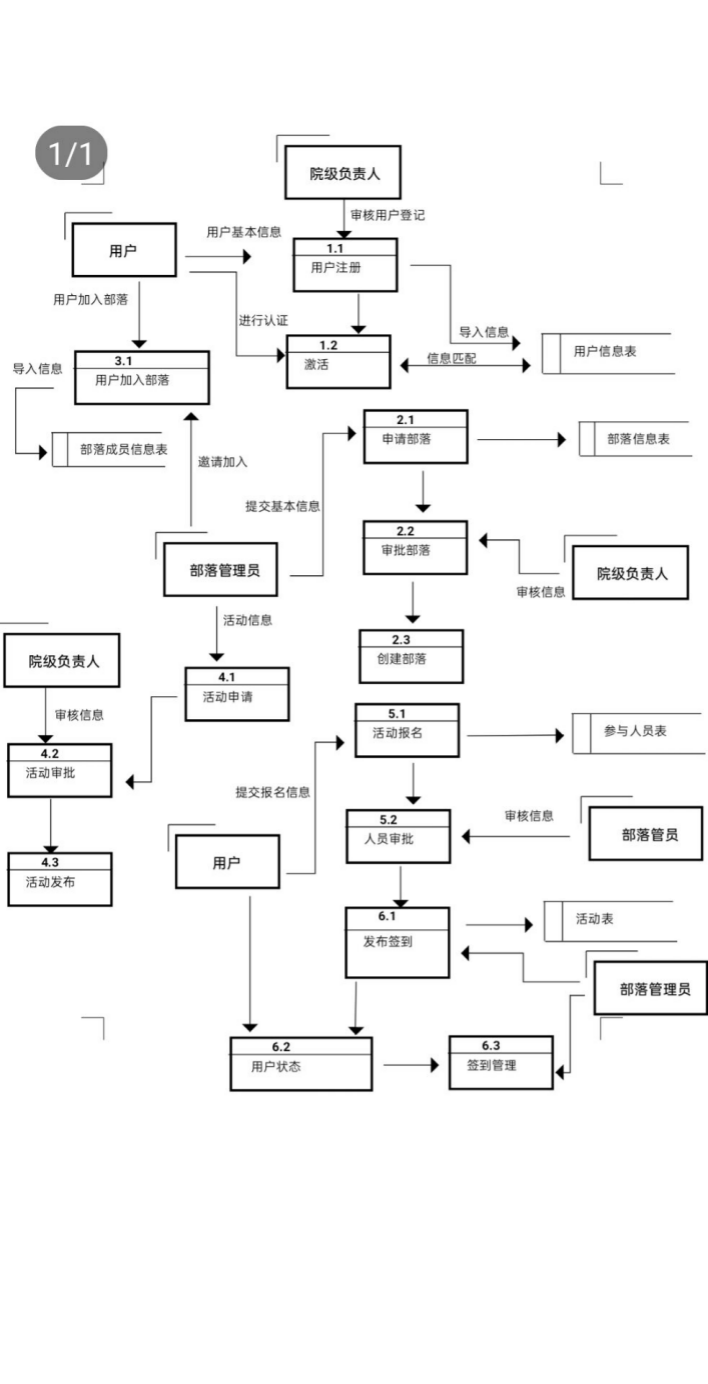

数据流图
1.1.3 数据调查表

• 用户数据调查表

数据表代码：A-1				数据表名称：用户信息
序号	字段名	字段含义	字段类型/长度	是否关键字	Null否	其他完整性要求（Unique 约束、Check约束）	备注
1	XH	学号	char/8	√	×
2	XM	姓名	Char/8		×
3	XB	性别	Char/2		×	Check(XB in(‘男’，’女’))
4	XX	学校	Char/20		×
5	YX	院系	Char/20		×
6	BJ	班级	Char/20		×
7	NJ	年级	Char/4		×
8	PYCC	培养层次	Char/10		×		当前学历
9	ZY	专业	Char/20		×
10	MZ	民族	Char/4		×
11	ZZMM	政治面貌	Char/20		×
12	SFZH	身份证号	Char/18		×
13	XZ	学制	Char/1		×	XZ>=2 and XZ<=5
14	RXNF	入学年份	Date		×		精确到日
15	YHSL	用户数量	Int		×

• 部落数据调查表

数据表代码：A-2				数据表名称：部落信息
序号	字段名	字段含义	字段类型/长度	是否关键字	Null否	其他完整性要求（Unique 约束、Check约束）	备注
1	BLID	部落ID	Char/8	√	×
2	ZDDW	指导单位	Char/20		×
3	BLZT	部落状态	Char/10		×
4	BLSL	部落数量	Smallint		×
5	BLYJFL	部落一级分类	Char/20		×	Check(BLYJFL in(‘班团’、‘学校部门’、‘学生会’))
6	BLEJFL	部落二级分类	Char20		×	Check(BLEJFL in(‘团委’、‘班团’、‘学生会’))
7	JRGZ	加入规则	Char/20		×	Check(JRGZ in(‘允许任何人’、’ 不允许’、‘申请加入’))
8	JB	级别	Char/10		×	Check(SSYX in(‘校级’、’ 院系级’))
9	SSYX	所属院系	Char/20		×
10	ZDLSGH	指导老师工号	Char/8		×
11	ZDLSXM	指导老师姓名	Char/8		×
12	BLJS	部落介绍	Varchar/40		×		20字以内
13	FZRXM	负责人姓名	Char/8		×
14	FZRXH	负责任学号	Char/8		×

• 活动信息调查表

数据表代码：A-3			数据表名称：活动信息表
序号	字段名	字段含义	字段类型/长度	是否关键字	Null否	其他完整性要求（Unique约束、Check约束）	备注
1	BMFS	报名方式	char/10		×	Check In（“个人报名”，“部落报名”）
2	BML	报名率	char/4		×	Check BML Like ‘%/%’
3	BMRS	报名人数	SMALLINT/2		×
4	FBSJ	发布时间	DateTime/20		×
5	HDFL	活动分类	char/14		×	Check In（“技能特长”，“工作履历”，“文体活动”，“志愿公益”，“创新创业”，“实践实习”，“思想成长”，“研究生学术讲座”）
6	HDID	活动ID	char/7	√	×	Unique约束
7	HDMC	活动名称	char/60		×	Unique约束
8	HDZT	活动状态	char/12		×	Check In（“等待中”，“报名中”，“已取消”，“已完成”，“已结束未完结”，“审核驳回”，“待院级审核”）
9	JB	活动级别	char/6		×	Check In（“院系级”，“校级”）
10	KSSJ	开始时间	DateTime/20		×
11	LQFS	录取方式	char/6		×	Check In（“评审制”，“报名制”，“中签制”）
12	LQRS	录取人数	SMALLINT/2		×
13	QDID	签到ID	char/7		×
14	QDJL	设置的签到距离（米）	char/4		×
15	QDL	签到率	char/7		×	Check QDL Like ‘%.--/%’
16	QDQK	签到情况（已签/补签/录取）	char/15		×
17	QDSJ	签到时间	DateTime/40		×
18	YXSJ	签到有效时间（分）	char/4		×
19	ZBF	活动主办方	char/40		×
20	ZDBMRS	最大报名人数	char/4		×
21	ZZZSL	组织者数量	TINYINT/1		×

• 活动报名调查表

数据表代码：A-4			数据表名称：活动报名表
序号	字段名	字段含义	字段类型/长度	是否关键字	Null否	其他完整性要求（Unique约束、Check约束）	备注
1	BMSJ	报名时间	DateTime/20		×
2	HDID	活动ID		√	×
3	LQZT	录取状态	Char/6		×	Check In（“已录取”，“未录取”）
4	LY	留言	Char/40
5	NJ	年级	Char/4		×
6	QDZT	签到状态	Char/6		×	Check In（“已请假”，“已签到”，“未签到”，“已签退”）
7	SJH	手机号	Char/11
8	XH	学号	Char/7	√	×
9	XJ	班级	Char/20		×
10	XM	姓名	Char/8		×
11	XX	学校	Char/20		×
12	YX	院系	Char/20		×
13	ZY	专业	Char/20		×

1.2 数据项和数据结构

• 数据项

数据项名	数据项含义	数据类型	长度	是否空值	完整性约束
BJ	班级	char	20	NULL
BLFL	部落分类	char	20	NULL
BLID	部落ID	char	8	NOT NULL	Unique约束
BLMC	部落名称	char	20	NULL
BLZT	部落状态	char	10	NULL	Check In（“等待中”，“报名中”，“已取消”，“已完成”，“已结束未完结”，“审核驳回”，“待院级审核”）
BM	报名方式	char	10	NULL	Check In（“个人报名”，“部落报名”）
BMRS	报名人数	int		NULL
CYS	成员数	int		NULL
FBSJ	发布时间	datetime	16	NULL
FZRXH	负责人学号	char	9	NULL
FZRXM	负责人姓名	char	8	NULL
HDCYCS	活动参与次数	int	4	NULL
HDFL	活动分类	datetime	20	NULL	Check In（“技能特长”，“工作履历”，“文体活动”，“志愿公益”，“创新创业”，“实践实习”，“思想成长”，“研究生学术讲座”）
HDID	活动ID	char	8	NOT NULL	Unique约束
HDMC	活动名称	char	20	NULL
HDZBF	活动主办方	char	20	NULL
HDZT	活动状态	char	10	NULL
JB	级别	char	10	NULL	Check In（“院系级”，“校级”）
KSSJ	开始时间	datetime	16	NULL
LQFS	录取方式	char	10	NULL	Check In（“评审制”，“报名制”，“中签制”）
LQZT	录取状态	char	8	NULL	Check In（“已录取”，“未录取”）
MZ	民族	char	4	NULL
NJ	年级	char	4	NULL
PYCC	培养层次	char	10	NULL
QDL	签到率	int		NULL	Check QDL Like ‘%.--/%’
QDQK	签到情况	char	8	NULL	Check In（“已请假”，“已签到”，“未签到”，“已签退”）
QDSCSJ	签到生成时间	datetime	16	NULL
QDSJ	签到时间	datetime	16	NULL
QDYSSJ	签到有效时间	datetime	16	NULL
RXNF	入学年份	date	4	NULL
SFZH	身份证号	char	18	NULL
SYSJ	剩余时间	tinyint	4	NULL
XB	性别	char	2	NULL	Check in(“女”，”男”)
XH	学号	char	7	NOT NULL	Unique约束
XM	姓名	char	8	NULL
XX	学校	char	20	NULL
XZ	学制	char	1	NULL	XZ>=2 and XZ<=5
YX	院系	char	20	NULL
YY	原因	char	40	NULL
ZDBMRS	最大报名人数	int		NULL
ZDDW	指导单位	char	10	NULL
ZDLQRS	最大录取人数	int		NULL
ZDLS	指导老师	char	8	NULL
ZW	职位	char	20	NULL
ZY	专业	char	20	NULL
ZZMM	政治面貌	char	20	NULL

- 数据结构

数据结构名	含义说明	组成	主码	外码
YHB	YHB(用户表)是到梦空间的一个核心数据结构，包含了到梦空间所有用户的基本信息。	XH,XM,XB,XX,YX,BJ,NJ,PYCC,ZY,MZ,ZZMM,SFZH,XZ,RXNF	XH(学号)
HDB	HDB(活动表)是到梦空间的一个核心数据结构，包含了某次活动的所有基本信息。	HDID,HDZT,HDMC,JB,HDFL,HDZBF,BM,LQ,ZDBMRS,ZDLQRS,BMFS,KSSJ,FBSJ,QDSCSJ,QDYSSJ,QDQK,QDL	HDID(活动ID)
BLB	BLB(部落表)是到梦空间的一个核心数据结构，包含了一个部落的所有基本信息。	BLID,BLZT,BLMC,BLFL,ZDDW,ZDLS,FZRXM,FZRXH,CYS	BLID(部落ID)	FZRXH为参照于YHB主码XH的外码
BLCYB	BLCYB(部落成员表)是到梦空间的一个基本数据结构，包含了一个部落所有成员的基本信息。	XH,BLID,ZW,QDL,HDCYCS	XH,BLID	XH为参照于YHB主码XH的外码，BLID为参照于BLB主码BLID的外码
CYRYB	CYRYB(参与人员表)是到梦空间的一个基本数据结构，包含了某次活动参与人员的基本信息以及活动参与情况。	XH,HDID,BM,LQ,QDSJ,QDQK	XH,HDID	XH为参照于YHB主码的外码，HDID为参照于HDB主码HDID的外码

2、数据库概念模型设计

2.1 E-R模型

由于属性过多，画在一张图中过于复杂，故拆分绘制

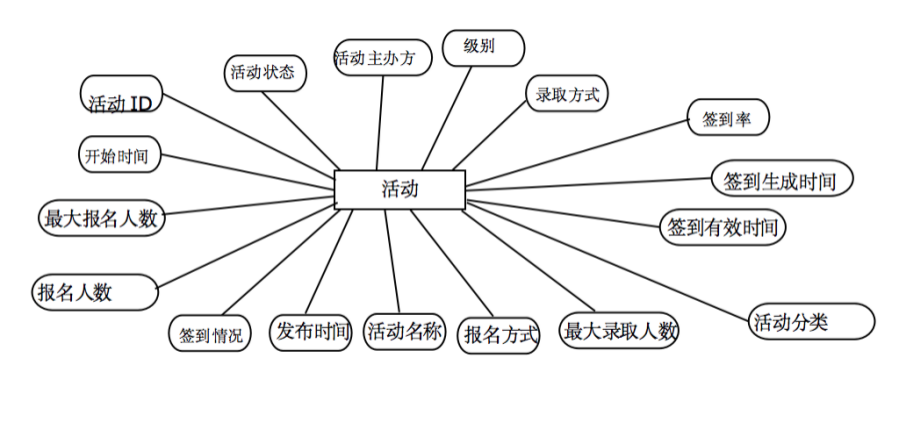

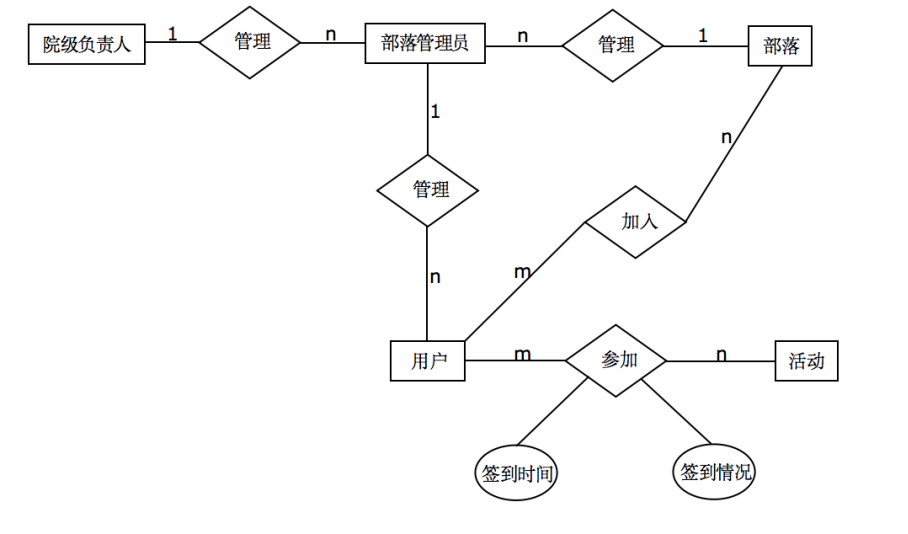

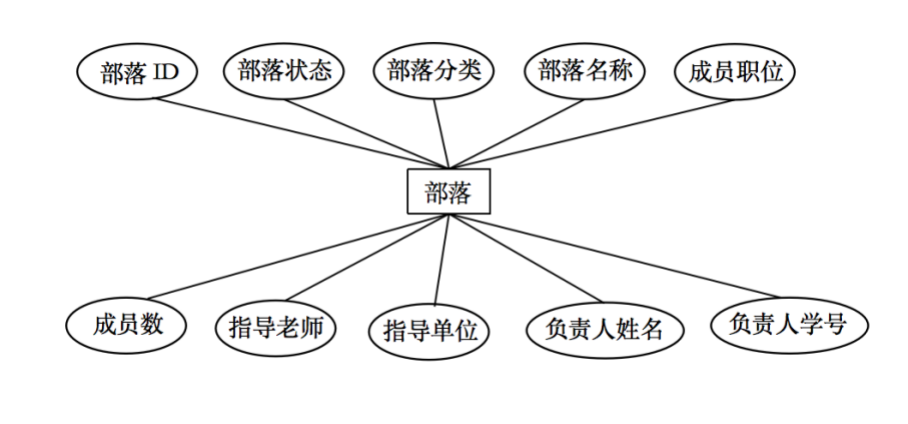

E-R图.1
E-R图.2
E-R图.3
E-R图.4

3、数据库逻辑结构设计

E-R图优化后转换为关系模型

①　院级负责人（负责人学号）
②　部落管理员(管理员学号，姓名，职位，活动ID)
③　部落(部落ID，部落状态，部落分类，部落名称，成员职位，成员数，部落管理员学号，部落管理员姓名，指导老师，指导单位)
④　活动（活动ID，活动状态，活动主办方，级别，录取方式，签到率，签到生成时间，签到有效时间，活动分类，最大录取人数，报名方式，活动名称，发布时间，签到情况，报名人数，最大报名人数，开始时间）
⑤　用户（学号，部落管理员学号，姓名，性别，学校，院系，班级，年级，培养层次，专业，民族，政治面貌，身份证号，入学年份，学制）
⑥　参加（学号，活动ID，签到情况，签到时间）
⑦　加入（学号，部落ID）

以上就是对“到梦空间”APP的数据库设计啦，包括选定数据库设计对象，对其进行调研和需求分析，给出组织机构图、数据流图、数据调查表、数据字典中的数据项和数据结构；根据数据库需求分析结果，构建E-R模型；将E-R模型转换为关系模型，对关系模型进行优化。
