1.设某机主存容量为16MB,机器字长16位。若最小寻址单位为字节(按字节编址),其地址码是多少位?若最小寻址单位为字(按字编址),其地址码又为多少位?
解:
由题意,该主存容量:16MB=16*2^20*8b
①按字节编址:
16MB=16*2^20*8b=2^4*2^20B=2^24B,地址码为24位。
②按字编址:
16MB=16*2^20*8b=8*2^20*16b=2^3*2^20*16b=2^23*16b,地址码为23位。
2. 设某机为32位的16MB主存。若按字编址,其地址码为多少位?若按字节编址,其地址码又为多少位?
解:
由题意,该主存容量:16MB=16*2^20*8b
①按字编址:
16MB=16*2^20*8b=4*2^20*32b=2^2*2^20*32b=2^22*32b,地址码为22位。
②按字节编址:
16MB=16*2^20*8b=2^4*2^20B=2^24B,地址码为24位。
3.已知某16位机采用半导体存储器,其地址码为20位,使用16K*8b的SRAM组成该机所允许的最大主存空间,并选用模块板结构形式。
(1)若每个模块板为128K*16b,共需几个模块板?
解:
∵该机字长为16位,地址码为20位
∴主存存储容量=220*16b
又∵每块模块板容量为128K*16b,即217*16b,
∴存储容量从217*16b到220*16b,需要23*1=8*1=8块模块板
(2)每个模块板内共有多少SRAM芯片?
解:
∵每个SRAM芯片容量为16K*8b,即214*8b,一块模块板容量为128K*16b,即217*16b
∴存储容量从214*8b到217*16b,需要23*2=8*2=16个SRAM芯片
(3)主存共需多少SRAM芯片?CPU如何选择各模块板?
解:
① ∵每块模块板容量为128K*16b,即217*16b,
∵每个SRAM芯片容量为16K*8b,即214*8b
又∵主存存储容量=220*16b
∴组成主存存储容量需要8块128K*16b的模块板,每块模块板需要16个16K*8b的SRAM芯片
∴主存共需要8*16=128个SRAM芯片
② ∵该16位机为地址码为20位,
即A19A18A17 A16A15A14 A13A12A11A10A9A8A7A6A5A4A3A2A1A0,
又∵SRAM芯片容量为16K*8b,即214*8b

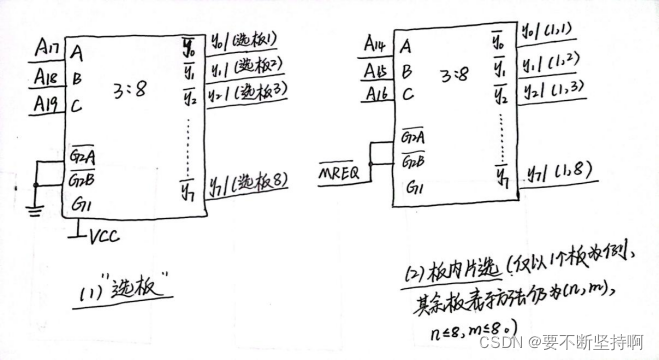

∴A0-A13为片内地址,A14-A16为板内地址,A17-A18为选板地址,逻辑图如下图所示。

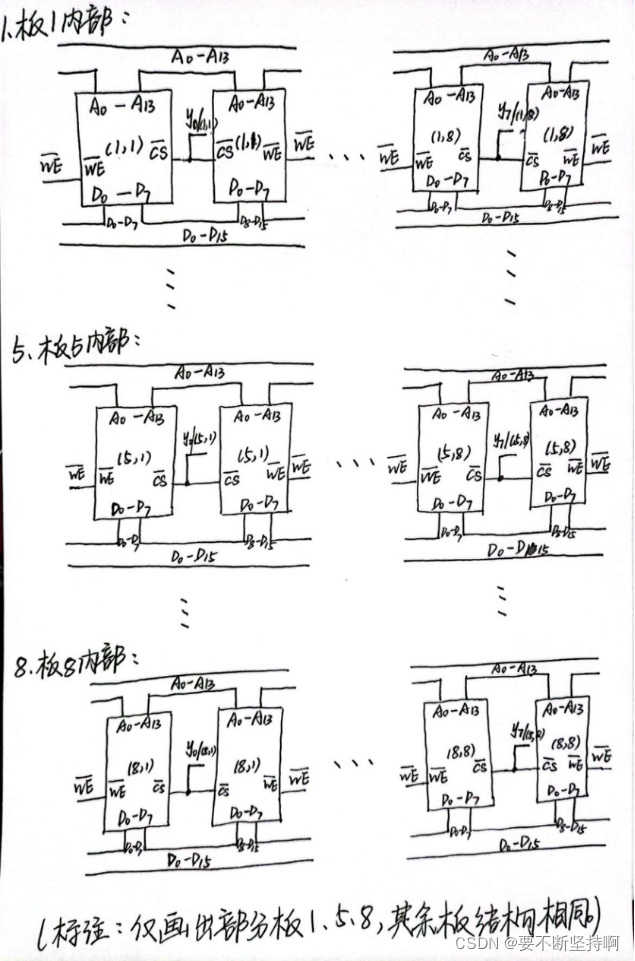

(4)画出该存储器的组成逻辑框图。
该存储器的组成逻辑框图如下图所示。
4.某机器中,已知ROM区域的地址空间为0000H-3FFFH(用8K*8b的ROM芯片构成),RAM起始地址为6000H,地址空间为40K*16b(用8K*8b的RAM芯片构成)。假设RAM芯片有CS/和WE/信号控制端,假设ROM芯片有CS/和OE/信号控制端,CPU的地址总线为A15-A0,数据总线为D15-D0,控制信号为R/W*(读/写),MREQ/(访存)。

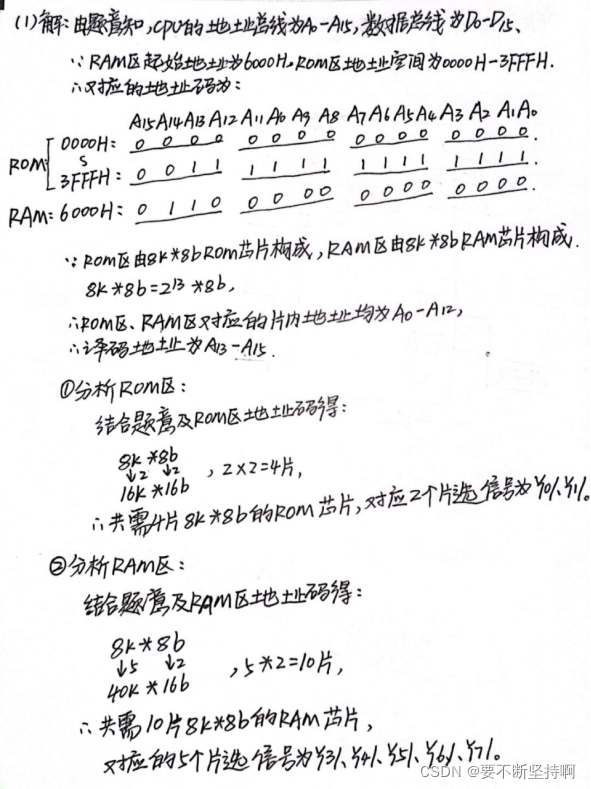

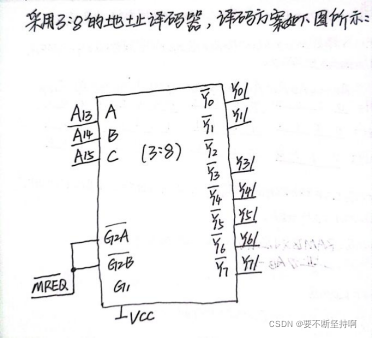

(1)画出地址译码方案。

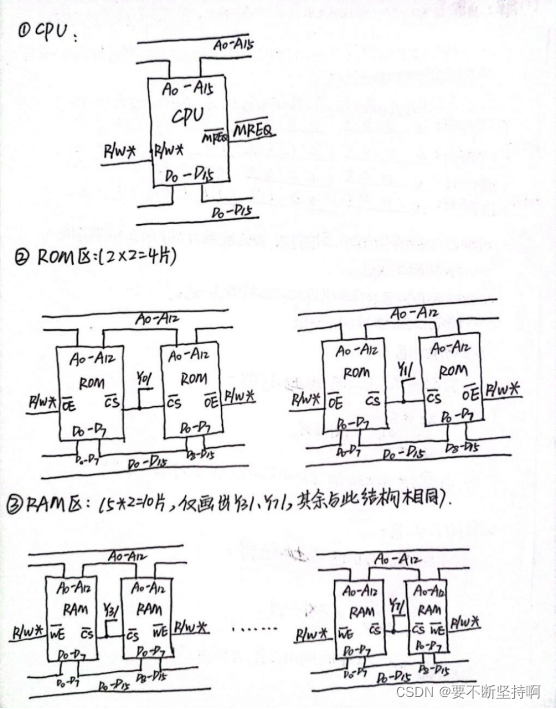

(2)将ROM与RAM同CPU连接。
5.设CPU共有16根地址线,8根数据线,并用MREQ /作访存控制信号(低电平有效),用WR/作读写控制信号(高电平为读,低电平为写),假设RAM芯片有CS/和WE/信号控制端,假设ROM芯片有CS/和OE/信号控制端。某半导体存储器,按字节编址。其中,0000H-07FFH为ROM区,选用EPROM芯片(2K*8位/片);0800H-13FFH为RAM区,选用RAM芯片(2K*8位/片和1K*8位/片)。以及74138译码器和各种门电路。

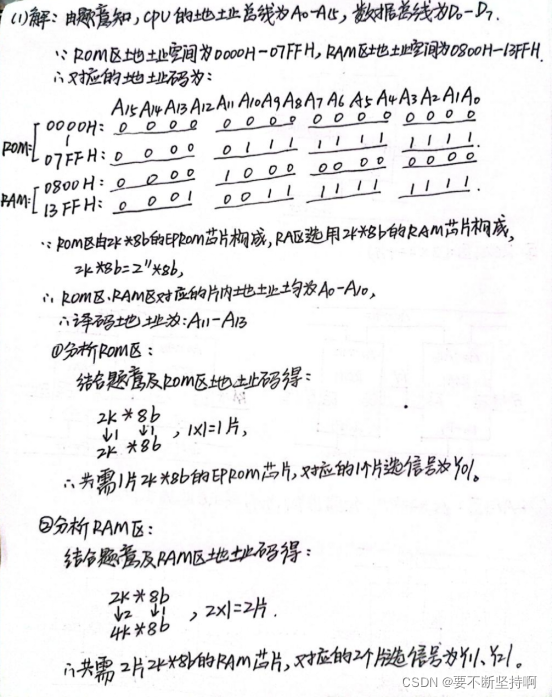

(1)合理选用上述存储器芯片,说明各选几片?

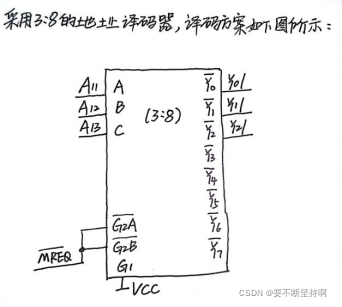

(2)分析并画出存储芯片的片选逻辑。

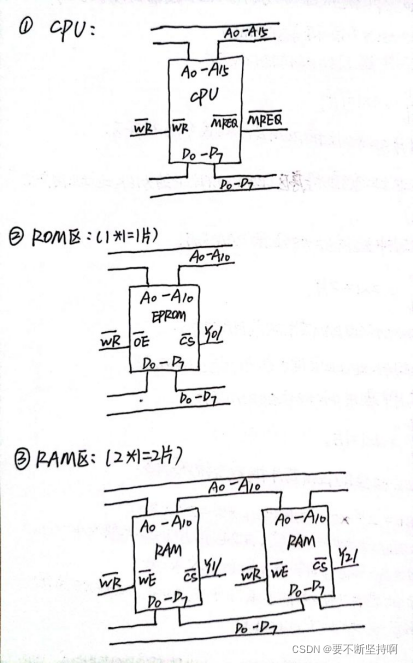

(3)画出 CPU与存储器的连接图。
