数据压缩实验--H.264码流分析

码流分析工具：H264visa，Elecard StreamEye Tools

1.SPS,PPS分析

使用码流分析仪打开一个MP4文件：

打开View-info可以看到SPS和PPS的内容

（1）sequence parameter set 序列参数集

SPS中保存了一组视频编码序列的全局参数，一般情况下位于整个码流的起始位置。在做视频播放器时，为了让后续的解码过程可以使用SPS中包含的参数，必须对其中的数据进行解析。

各个参数的含义

参数	解释
profile_idc: Main	表示当前H.264码流的profile。H.264中定义了三种常用的profile:baseline_profile,main_profile,extended_profile
level_idc: 41	标识当前码流的level。编码的level定义了某种条件下的最大视频分辨率，最大视频帧率等参数，码流所遵从的level由level_idc指定
seq_parameter_set_id : 0	标识当前的序列参数集的id。通过该id值，图像参数集PPS可以引用其代表的SPS中的参数
log2_max_frame_num_minus4: 4(8)	MaxFrameNum 是frame_num的上限值，frame_num是图像序号的一种表示方法，在帧间编码中常用作一种参考帧标记的手段 。MaxFrameNum=2(log2_max_frame_num_minus4+4)。所以该视频MaxFrameNum=28=256
pic_order_cnt_type: 0	表示解码picture_order_count(POC)的方法。POC是另一种计量图像序号的方式，与frame_num有着不同的计算方法
pic_width_in_mbs_minus1: 119	用于计算图像的宽度，单位为宏块个数，因此图像的实际宽度为：（60+1）×16=976
pic_height_in_mbs_minus1: 60	使用PicHeightInMapUnits来度量视频中一帧图像的高度。PicHeightInMapUnits并非图像明确的以像素或以宏块为单位的高度，而需要考虑该宏块是帧编码或场编码。因此 图像的实际高度为（119+1）×16=1920
frame_mbs_only_flag：1	标识位，说明宏块的编码方式。等于0时表示本序列中所有图像的编码模式都是帧，等于1时表示本序列中的编码模式可能是帧或场或帧场自适应
direct_8x8_inference_flag	标识运动向量的预测方法，frame_mbs_only_flag为0时此处则应为1。
frame_cropping_flag	标识是否需要对输出图像进行裁剪，要裁剪（=1）时需要再声明裁剪的边缘位置frame_cropping_rect_left_offset，frame_cropping_rect_right_offset，frame_cropping_rect_top_offset，frame_cropping_rect_bottom_offset

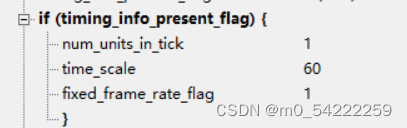

vui_parameters	标识码流中是否有vui子结构。同时，其中 time_scale 与num_unis_in_tick 可以对视频的帧率进行计算。公式为frame = time_scale / num_unis_in_tick

由frame = time_scale / num_unis_in_tick计算方法，得到本视频的帧率为60/1=60，但在File信息中给出的帧率为30，不一致。

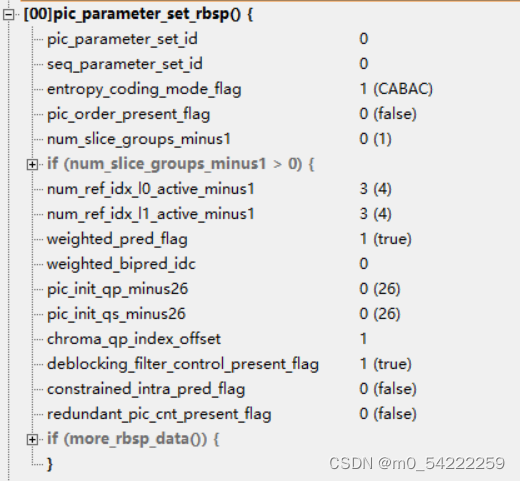

（2）picture parameter set 图像参数集

通常情况下，PPS类似于SPS，在H.264的裸码流中单独保存与一个NAL Unit中，只是PPS NAL Unit的nal_unit_type值为8；而在封装格式中，PPS通常与SPS一起，保存在视频文件的文件头中。

各个参数的含义

参数	解释
pic_parameter_set_id: 0	表示当前PPS的id，某个PPS在码流中会被相应的slice引用，slice引用PPS的方式就是在slice header中保存PPS的id值。该值的取值范围为[0,255]
seq_parameter_set_id: 0	表示当前PPS所引用的激活的SPS的id。通过这种方式，PPS中也可以取到对应SPS中的参数。该值的取值范围为[0,31]
entropy_coding_mode_falg: 1(CABAC)	熵编码模式标识，该标识位表示码流中熵编码/解码地算法，当该值为0时，选择左边的算法，通常为哥伦布码或者是CAVLC；当该值为1时，选择右边的算法，通常为CABAC
num_slice_groups_minus1	表示某一帧中slice group的个数。当该值为0时，一帧中所有的slice都属于一个slice group
num_ref_idx_l0_default_active_minus1	表示当Slice Header中的num_ref_idx_active_override_flag标识位为0时，P/SP/B slice的语法元素num_ref_idx_l0_active_minus1和num_ref_idx_l1_active_minus1的默认值
weighted_pred_flag: 1	标识位，表示在P/SP slice中是否开启加权预测
weighted_bipred_idc: 0	表示在B slice中加权预测地方法，取值范围为[0,2]。0表示默认加权预测，1表示显式加权预测，2表示隐式加权预测
pic_init_qp_minus26和pic_init_qs_minus26	表示初始的量化参数。实际的量化参数由该参数、slice header中的slice_qp_delta/slice_qs_delta计算得到
chroma_qp_index_offset	用于计算色度分量的量化参数，取值范围为[-12,12]
deblocking_filter_control_present_flag	标识位，用于表示Slice header中是否存在用于去块滤波器控制的信息。当该标志位为1时，slice header中包含去块滤波相应的信息；当该标识位为0时，slice header中没有相应的信息
constrained_intra_pred_flag	若该标识为1，表示I宏块在进行帧内预测时只能使用来自I和SI类型宏块的信息；若该标识位0，表示I宏块可以使用来自Inter类型宏块的信息
redundant_pic_cnt_present_flag	标识位，用于表示Slice header中是否存在redundant_pic_cnt语法元素。当该标志位为1时，slice header中包含redundant_pic_cnt；当该标识位为0时，slice header中没有相应的信息

2.GOP分析

（1）I帧（帧内编码帧）

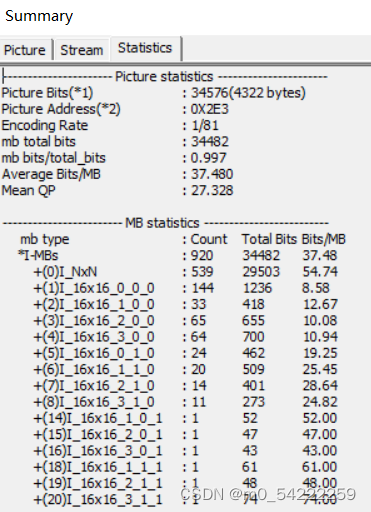

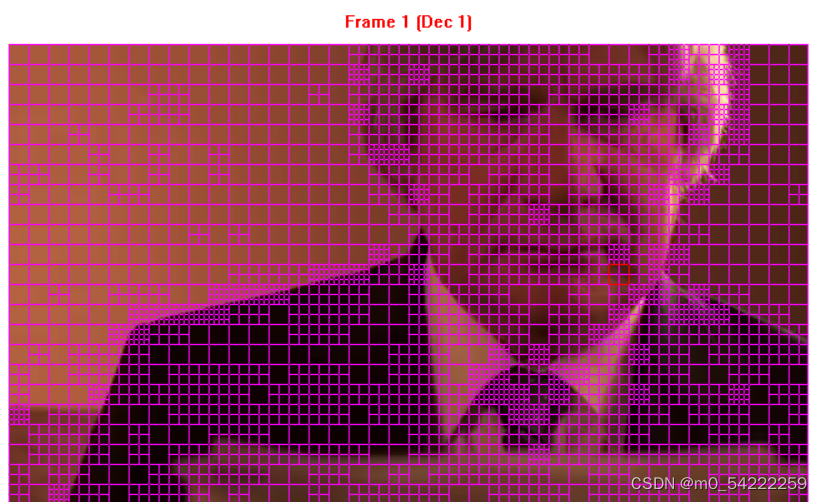

使用H264visa打开测试视频，将指针指到第一帧（该帧为I帧，即帧内编码帧）。打开MB Block ，观察宏块信息。可以清楚的看到所有宏块都为I型宏块，大小分别为16×16，8×8，4×4。在summary-statistics中，可以看到宏块的统计数据。I_N×N数量为539表示8×8和4×4的宏块共539个，16×16宏块的个数为920-539=381个。

通过观察该帧图像，可以发现，在图像变化复杂处或突变处，宏块划分的更细；在图像平坦区域，通常使用较大的宏块。

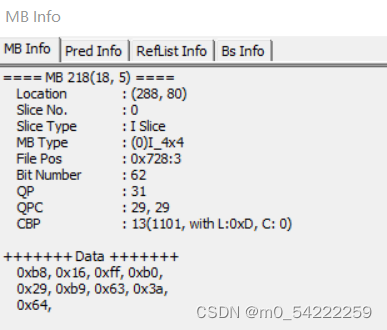

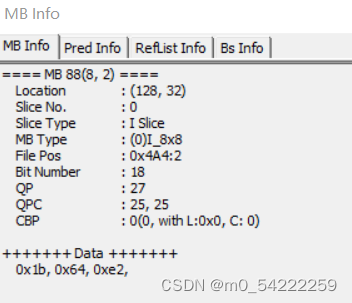

在MB Info中可以看到不同宏块的具体信息。随机选取一个I,P,B帧，查看其具体信息：

宏块类型（I）	信息
16×16
8×8
4×4

（2）P帧（前向预测编码帧）

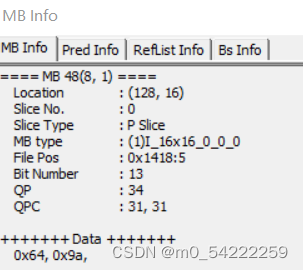

宏块大小有16×16，8×8，4×4，16×8，8×16，但是我们看到这些宏块有不同的颜色，查看绿色宏块和红色宏块的具体信息，可以发现绿色宏块为P类宏块，红色宏块为I型宏块。

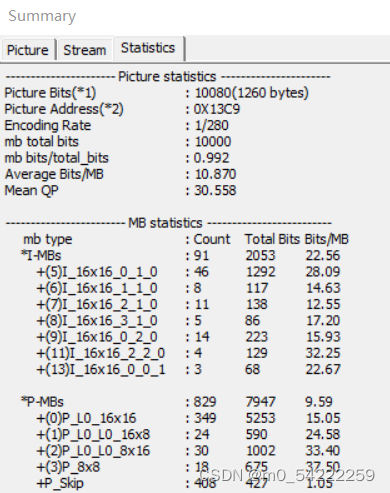

查看宏块统计信息，可以看到I型宏块占比较小，大部分还是P型宏块。对于前后图像变化很大的区域，该宏块在之前的帧中找不到相似的宏块，因此使用帧内编码模式。

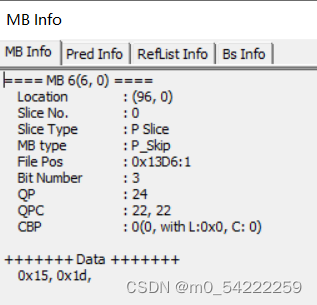

在P型宏块中，可以看到P_skip类型的宏块占了很大比例，说明参考帧中有完全相同的宏块，大大提高了压缩效率。

（3）B帧（双向预测编码帧）

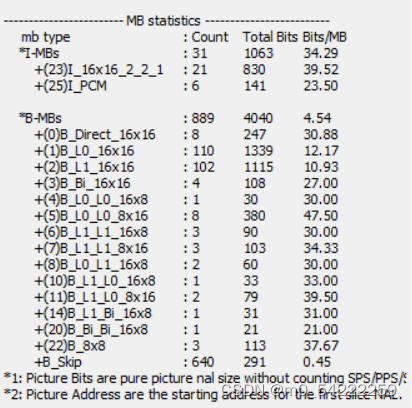

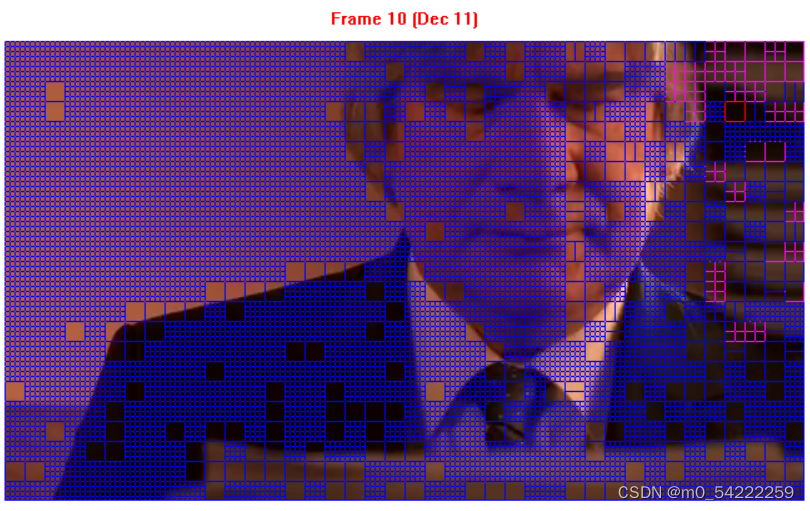

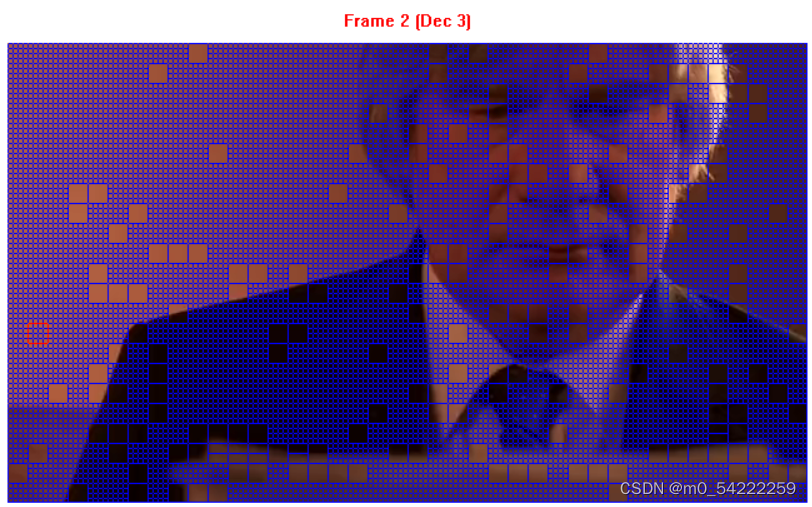

蓝色宏块为B型宏块，红色宏块为I型宏块，可以看出，大部分宏块为B型宏块，且B型宏块大部分都为B_skip。查看宏块的统计数据：

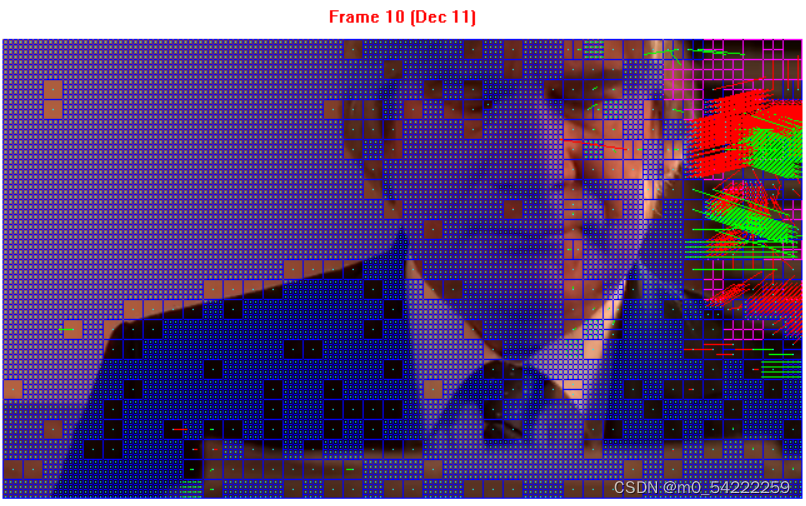

显示运动向量，该帧右边区域运动向量很多，可能是因为镜头晃动的原因。

（4）图像帧比特分析

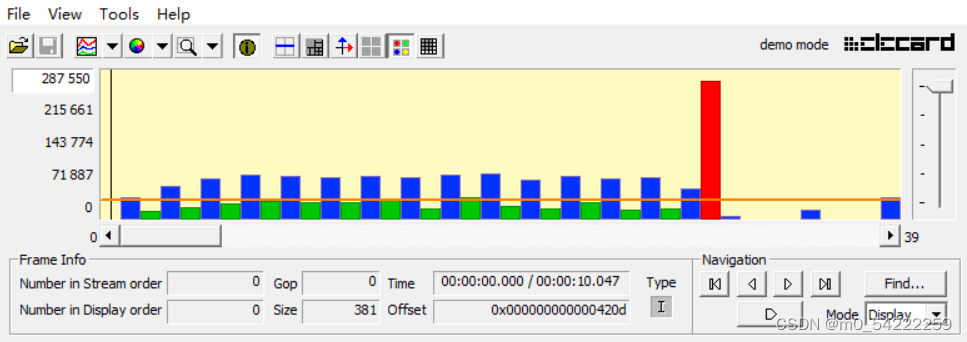

使用Elecard StreamEye Tools打开一个mp4文件。可以看到不同类型帧的比特数对比。红色代表I帧，蓝色代表P帧，绿色代表B帧。橙色水平线为视频序列的平均比特数。可以明显的看出，B帧占用的比特数最小，I帧占用的比特数最多。I帧出现的次数很少。

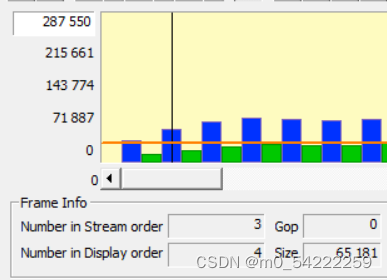

由于B帧需要前面的帧和后面的帧作为参考帧，有帧序乱的问题，需要进行帧重排。在Frame Info中可以看出解码顺序与显示顺序不同的情况。

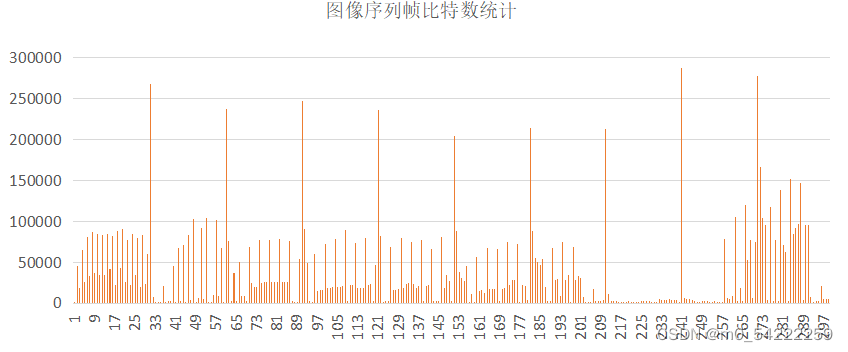

将该视频序列的统计信息进行保存，使用excel打开，以帧号为横坐标，每帧所用比特数为纵坐标画出曲线图：
