触摸延时灯课程设计

该实验设计了一种利用CD4538单稳态触发器构建的触摸延时灯电路,通过Multisim进行仿真验证。设计要求触发后灯亮3秒,亮灯时间可在5-10秒内调整。通过计算和多次试验确定了电阻和电容值,发现延时系数k不固定为0.5,而是在0.1551左右。实验结果显示,不同电阻和电容组合能满足设计需求,提供了多组参数实例,并附带了波形图进行说明。

摘要生成于 C知道 ,由 DeepSeek-R1 满血版支持, 前往体验 >

Multisim源文件下载:

利用CD4538代替CD4098设计触摸延时灯Multisim仿真-单片机文档类资源-CSDN下载

——————————————————————————————————————

  • 实验名称:­­­­­­­­­­­­­­­­­­­   课程设计1:触摸延时灯仿真设计
  • 设计要求:

利用单稳态触发器设计触控延时灯,要求利用触发波形的边沿模拟触控点实现触发,触发后3秒灯亮,灯可以亮的时间可在5-10秒之间可调。

  • 设计思路:

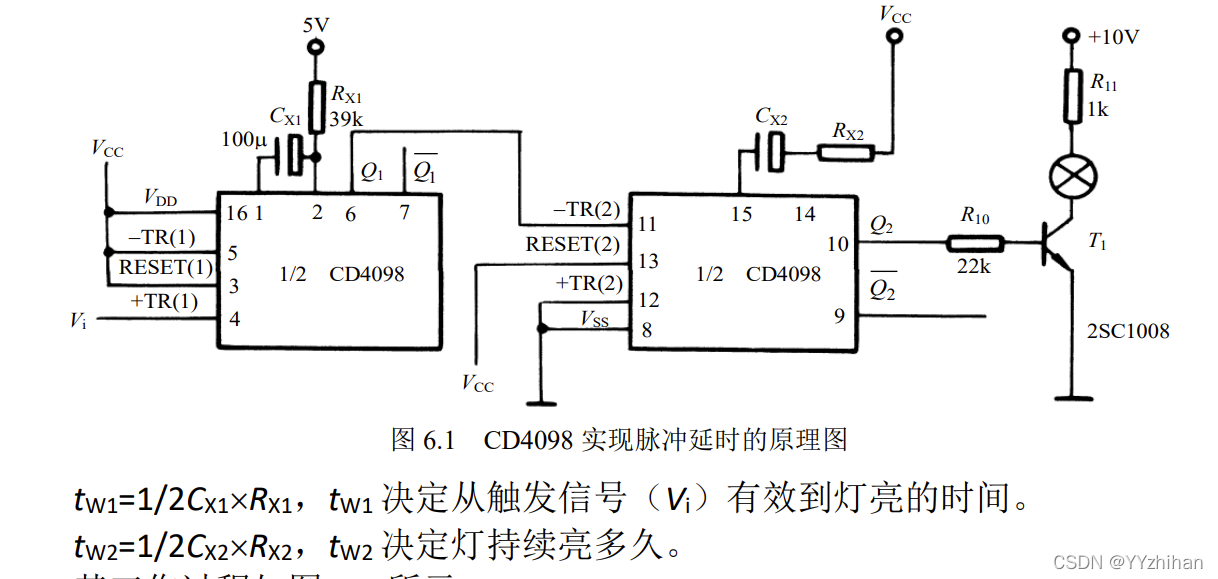

      利用集成单稳态触发器CD4098设计简易的触摸延时灯电路。应用CD4098可以实现脉冲延时,原理图如下。4脚未触发信号输入端,可通过比较器对触摸产生的信号进行比较后再产生触发信号,使触发准确度得以提高。

                     Tw1=1/2Cx1Rx1,决定从触发信号Vi有效到灯亮的时间

                     Tw2=1/2Cx2Rx2,决定灯亮持续时间

  • 设计过程:

      将要求结果数据代入公式,Tw1=3,Tw2=5~10。选定Cx1=Cx2=100uF,通过计算得Rx1=60k,Rx2=100~200k。根据结果用Multisim仿真验证。

五、设计的仿真验证:

      由于Multisim14.0元件库中并未找到CD4098于是用CD4538代替。根据实际结果发现Tw = k*C*R中的k不是固定为0.5的,通过多次试验验证,R1=198k,R2=315~630k时,可以使触摸延时达到3s,且灯亮延时达5~10s,此时k大约为0.1551。

实验次数

Cx1,Cx2

R1

Tw1

R2

Tw2

k

1

100uF

198k

3.04

315k

5.04

0.1551

2

200k

3.14

315k

5.04

0.1568

3

180k

2.73

315k

6.14

0.1555

4

120k

1.76

378k

6.14

0.1545

5

60k

0.79

441k

7.24

0.1478

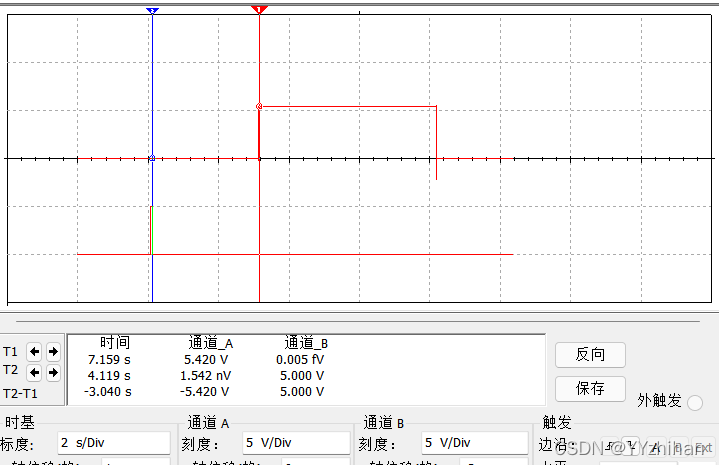

示波器通道1测试灯泡X1两端电压,通道2测试触摸开关S1前后开关处电压。所得波形图如下:

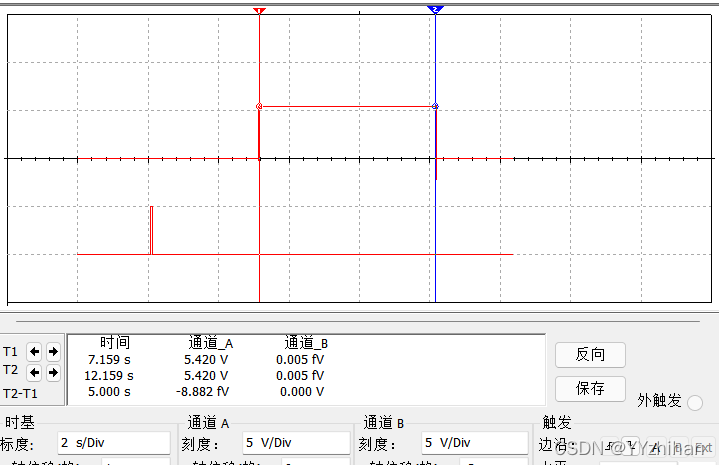

       触摸开关后开关瞬时间变为高电平,设为t1。t2时间后灯处电压变为高电压,并发亮,(t2-t1)大约3s。t3时,灯电压降为0v,(t3-t2)为5s。

利用CD4538代替CD4098设计触摸延时灯Multisim仿真-单片机文档类资源-CSDN下载
