ACL 实验：打造定制化网络访问权限体系

ACL

访问控制列表（Access Control List，ACL）是一种网络安全技术，用于控制网络流量的进出。它通过定义一系列规则，根据数据包的源地址、目的地址、端口号、协议等信息，决定是否允许数据包通过。

ACL类型

• 基本 ACL：基本 ACL 只能根据数据包的源 IP 地址来过滤流量。由于其过滤条件较为单一，为了避免影响其他网段的正常通信，通常建议将其配置在离目标地址较近的接口的出方向。在实验中，为了阻止 192.168.1.0/24 网段访问 192.168.2.0/24 网段，使用基本 ACL 并将其配置在 R2 的 g0/2 接口的出方向。
• 高级 ACL：高级 ACL 可以根据源 IP 地址、目的 IP 地址、端口号、协议类型等多种条件来过滤流量。高级 ACL 的过滤规则更加灵活，能够精确控制网络访问，通常建议将其配置在离源地址较近的接口的入方向。在实验中，为了实现 PC1 和 PC2 对 SERVER1 不同服务的访问控制，以及阻止 192.168.2.0/24 网段访问 SERVER1，都使用了高级 ACL。

ACL 过滤规则的默认动作

在某些设备（如实验中的 H3C 设备）中，ACL 用于包过滤的默认动作是允许。因此，在配置访问控制时，通常只需要配置拒绝规则，允许的规则可以省略。

ACL 配置的最佳实践

• 就近原则：基本 ACL 尽量配置在离目标地址较近的接口的出方向，以避免影响其他网段的正常通信；高级 ACL 尽量配置在离源地址较近的接口的入方向，以减少不必要的流量传输。
• 规则顺序：ACL 规则是按照顺序依次匹配的，一旦匹配到一条规则，就会执行该规则的动作，不再继续匹配后续规则。因此，在配置规则时，需要注意规则的顺序，确保规则的逻辑正确。

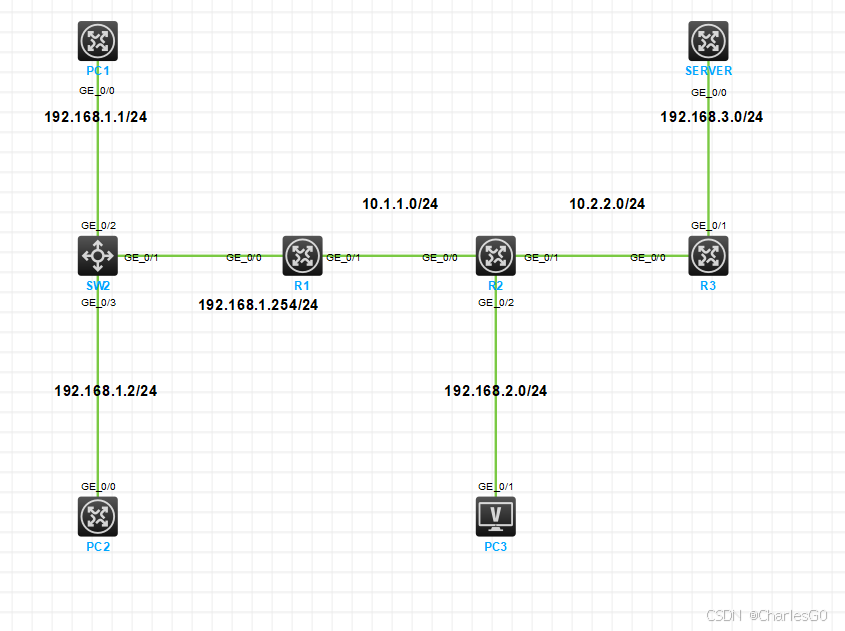

实验拓扑

实验需求

1. 按照拓扑图示配置 IP 地址

2. 全网路由互通

3. 在 SERVER 上配置开启 TELNET 和 FTP 服务

4. 配置 ACL 实现如下效果

   （1）192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，要求使用基本 ACL 实现

   （2）PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务

   （3）PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务

实验步骤

1. 设备命名和 IP 地址配置部分省略

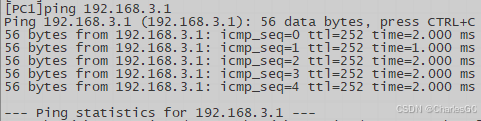

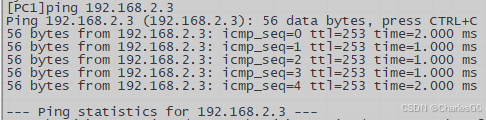

2. R1，R2，R3 上配置 RIP 使全网路由互通，步骤省略

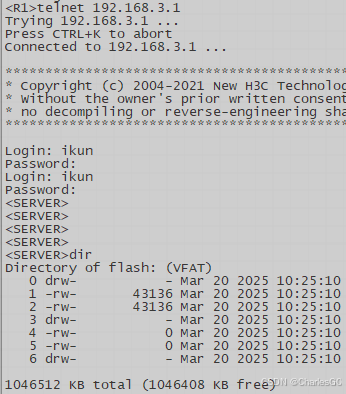

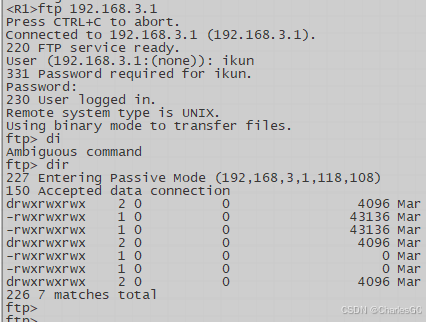

3. 在 SERVER1 上配置开启 TELNET 和 FTP 服务部分省略






4. 配置 ACL 部分
   　　分析：
   　　需求 （1），要求 192.168.1.0/24 网段不允许访问 192.168.2.0/24 网段，只能使用基本 ACL 实现。基本 ACL 只过滤源 IP 地址，只能在 R2 的 g0/2 接口上配置出方向包过滤来实现。如果配置在两个网段沿途的其他位置，将会影响到 192.168.1.0/24 网段和其他网段的正常通讯　　
   　　需求 （2），PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务。既然要过滤指定的服务，就只能使用高级 ACL，高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R1 的 g0/1 接口的入方向。另外，由于 H3C 的 ACL 用于包过滤默认动作是允许，所以并不需要专门配置允许 PC1 访问 SERVER1 的 TELNET，只需要配置拒绝访问 FTP 的规则即可　　
   　　需求 （3），PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务。同理，只能使用高级 ACL，配置在 R1 的 g0/1 接口的入方向。而且也只需要配置拒绝访问 TELNET 的规则即可　　由于需求 （1）和需求 （2） 配置在同一个路由器同一个接口的同方向，所以把规则写入到同一个 ACL 即可　　
   　　需求 （4）：192.168.2.0/24 网段不允许访问 SERVER1，要求通过高级 ACL 实现。高级 ACL 不会造成误过滤，所以可以配置在离源地址最近的接口的入方向，也就是 R2 的 g0/2 接口的入方向。另外，没有明确说明不允许访问什么服务，就是所有都不允许访问，所以高级 ACL 中的协议需要指定为 IP 协议

   步骤 1：创建基本 ACL，使 192.168.1.0/24 网段不能访问 192.168.2.0/24 网段，并在 R2 的 g0/2 接口的出方向配置包过滤

   [R2]acl basic 2000
   [R2-acl-ipv4-basic-2000]rule deny source 192.168.1.0 0.0.0.255
   [R2-acl-ipv4-basic-2000]dis th
   #
   acl basic 2000
    rule 0 deny source 192.168.1.0 0.0.0.255
   #
   return
   [R2-acl-ipv4-basic-2000]qu
   [R2]int g0/2
   [R2-GigabitEthernet0/2]packet-filter 2000 outbound
   [R2-GigabitEthernet0/2]


   步骤 2：创建高级 ACL，使 PC1 可以访问 SERVER1 的 TELNET 服务，但不能访问 FTP 服务；PC2 可以访问 SERVER1 的 FTP 服务，但不能访问 TELNET 服务，并在 R1 的 g0/1 接口的入方向配置包过滤

   [R1]acl advanced 3000
   [R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.1 0 destination-port range
   20 21
   [R1-acl-ipv4-adv-3000]rule deny tcp source 192.168.1.2 0 destination-port eq 23
   [R1]int g0/1
   [R1-GigabitEthernet0/1]packet-filter 3000 inbound


   步骤 3：创建高级 ACL，使PC3 不能访问 SERVER1，并在 R2 的 g0/2 接口的入方向配置包过滤

   [R2]acl advanced 3000
   [R2-acl-ipv4-adv-3000]rule deny ip source 192.168.2.0 0.0.0.255 destination 192.
   168.3.1 0
   [R2-acl-ipv4-adv-3000]dis th
   #
   acl advanced 3000
   rule 0 deny ip source 192.168.2.0 0.0.0.255 destination 192.168.3.1 0
   #
   return
   [R2]int g0/2
   [R2-GigabitEthernet0/2]packet-filter 3000 inbound


5. 效果测试

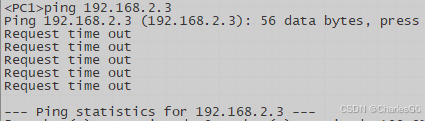

   步骤 1：PC1 和 PC2 都无法 Ping 通 PC3

   <PC1>ping 192.168.2.3
   Ping 192.168.2.3 (192.168.2.3): 56 data bytes, press CTRL+C to break
   Request time out
   Request time out
   Request time out
   Request time out
   Request time out

   --- Ping statistics for 192.168.2.3 ---

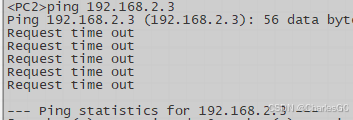

   <PC2>ping 192.168.2.3
   Ping 192.168.2.3 (192.168.2.3): 56 data bytes, press CTRL+C to break
   Request time out
   Request time out
   Request time out
   Request time out
   Request time out

   --- Ping statistics for 192.168.2.3 ---

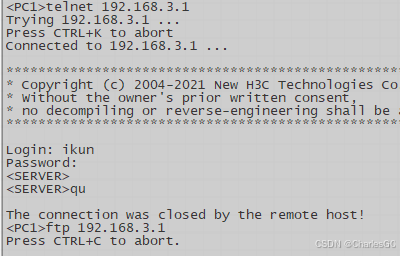

步骤 2：PC1 可以连接 SERVER1 的 TELNET，但不能连接 FTP

<PC1>telnet 192.168.3.1
Trying 192.168.3.1 ...
Press CTRL+K to abort
Connected to 192.168.3.1 ...

******************************************************************************
* Copyright (c) 2004-2021 New H3C Technologies Co., Ltd. All rights reserved.*
* Without the owner's prior written consent,                                 *
* no decompiling or reverse-engineering shall be allowed.                    *
******************************************************************************

Login: ikun
Password:
<SERVER>
<SERVER>qu

The connection was closed by the remote host!

<PC1>ftp 192.168.3.1
Press CTRL+C to abort.
ftp: connect: Connection timed out
ftp>

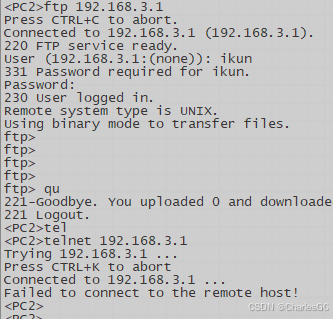

*步骤 3：PC2 可以连接 SERVER1的 FTP，但不能连接 TELNE

   <PC2>ftp 192.168.3.1
   Press CTRL+C to abort.
   Connected to 192.168.3.1 (192.168.3.1).
   220 FTP service ready.
   User (192.168.3.1:(none)): ikun
   331 Password required for ikun.
   Password:
   230 User logged in.
   Remote system type is UNIX.
   Using binary mode to transfer files.
   ftp>
   ftp> qu
   221-Goodbye. You uploaded 0 and downloaded 0 kbytes.
   221 Logout.

 <PC2>telnet 192.168.3.1
   Trying 192.168.3.1 ...
   Press CTRL+K to abort
   Connected to 192.168.3.1 ...
   Failed to connect to the remote host!

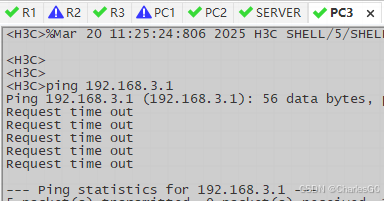

步骤 4：PC3 不能 Ping 通 SERVER1

​

​
