链路聚合

链路聚合是将多个物理链路捆绑成一个逻辑链路，以增加链路带宽、提高可靠性和实现负载均衡的技术。

原理

将多个物理链路的带宽进行合并，形成一个更高带宽的逻辑链路。同时，通过一定的算法，将数据流量均匀地分配到各个物理链路上，实现负载均衡。当其中某个物理链路出现故障时，流量会自动切换到其他正常的物理链路上，从而提高了网络的可靠性。

优点

增加带宽：多个物理链路的带宽相加，能为网络提供更高的数据传输速率，满足大量数据传输的需求。
提高可靠性：当一条物理链路出现故障时，数据可以通过其他正常链路传输，不会导致网络中断，增强了网络的容错能力。
负载均衡：数据流量能够均匀地分布在各个链路上，避免了单个链路负载过高，而其他链路闲置的情况，充分利用了网络资源。

应用场景

数据中心：服务器之间需要大量的数据传输，链路聚合可以提供高带宽和高可靠性，确保数据中心内部网络的稳定运行。
园区网核心层和汇聚层：用于连接核心交换机和汇聚交换机，承载大量的用户数据流量，通过链路聚合可以提高网络的传输能力和可靠性。
广域网连接：在连接不同地区的网络时，链路聚合可以将多个低速链路合并成一个高速链路，提高广域网的连接质量和稳定性。

实验拓扑

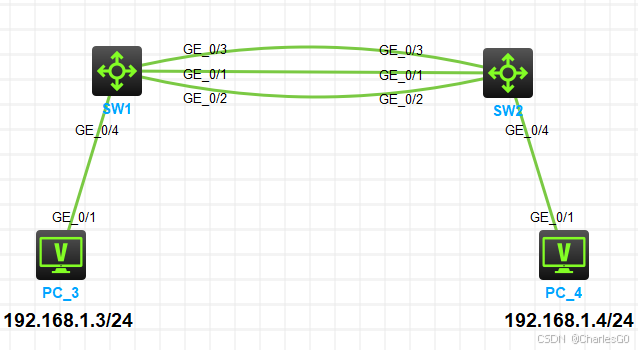

请添加图片描述

实验需求
  1. 按照图示配置PC3和PC4的IP地址
  2. 在SW1和SW3的三条直连链路上配置链路聚合，实现链路冗余，并可以增加传输带宽
  3. SW1和SW2之间的直连链路要配置为Trunk类型，允许所有VLAN通过
  4. 中断SW1和SW2之间的一条直连链路，测试PC3和PC4是否仍然能够继续访问
实验步骤

  1. 按照拓扑图示配置IP地址

  2. 在SW1和SW2的直连链路上配置链路聚合，实现链路冗余，并可以增加传输带宽

    <H3C>sys
 System View: return to User View with Ctrl+Z.
[H3C]sysname SW1
[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]quit
[SW1]interface GigabitEthernet 1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1
[SW1-GigabitEthernet1/0/1]int g1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1
[SW1-GigabitEthernet1/0/2]int g1/0/3
[SW1-GigabitEthernet1/0/3]port link-aggregation group 1
[SW1-GigabitEthernet1/0/3]quit
[SW1]

    <H3C>sys
System View: return to User View with Ctrl+Z.
[H3C]sysname SW2
[SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]quit
[SW2]interface GigabitEthernet 1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1
[SW2-GigabitEthernet1/0/1]int g1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1
[SW2-GigabitEthernet1/0/2]int g1/0/3
[SW2-GigabitEthernet1/0/3]port link-aggregation group 1
[SW2-GigabitEthernet1/0/3]quit
[SW2]

    //查看链路聚合状态，发现已经成功运行
[SW1]display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port: A -- Auto
Port Status: S -- Selected, U -- Unselected, I -- Individual
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Static
Loadsharing Type: Shar
  Port             Status  Priority Oper-Key
--------------------------------------------------------------------------------
  GE1/0/1          S       32768    1
  GE1/0/2          S       32768    1
  GE1/0/3          S       32768    1
[SW1]

  3. SW1和SW2之间的直连链路要配置为Trunk类型，允许所有VLAN通过

    [SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]port link-type trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation1]port trunk permit vlan all
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation1]quit
[SW1]

    [SW2]interface Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]port link-type trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW2-Bridge-Aggregation1]port trunk permit vlan all
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW2-Bridge-Aggregation1]quit
[SW2]

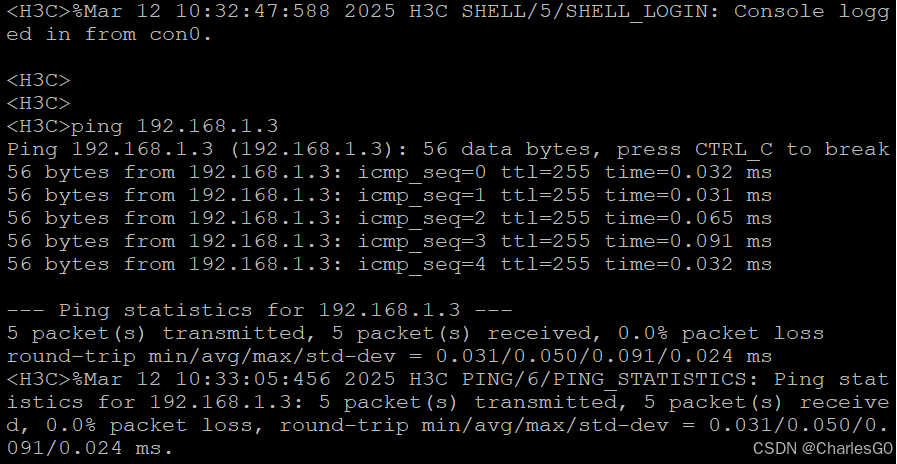

    //测试能够ping通
    在这里插入图片描述

  4. 中断SW1和SW2之间的一条直连链路，测试PC3和PC4是否仍然能够继续访问

    [SW1]interface GigabitEthernet 1/0/1
[SW1-GigabitEthernet1/0/1]shutdown
%Mar 12 10:32:42:447 2025 SW1 LAGG/6/LAGG_INACTIVE_PHYSTATE: Member port GE1/0/1 of aggregation group BAGG1 changed to the inactive state, because the physical state of the port is down.
%Mar 12 10:32:42:447 2025 SW1 IFNET/3/PHY_UPDOWN: Physical state on the interface GigabitEthernet1/0/1 changed to down.
%Mar 12 10:32:42:447 2025 SW1 IFNET/5/LINK_UPDOWN: Line protocol state on the interface GigabitEthernet1/0/1 changed to down.

    //查看接口状态

    [SW1-GigabitEthernet1/0/1]display this
#
interface GigabitEthernet1/0/1
 port link-mode bridge
 port link-type trunk
 port trunk permit vlan all
 combo enable fiber
 shutdown
 port link-aggregation group 1
#
return
[SW1-GigabitEthernet1/0/1]display ip interface brief
*down: administratively down
(s): spoofing  (l): loopback
Interface                Physical Protocol IP Address      Description
MGE0/0/0                 down     down     --              --
[SW1-GigabitEthernet1/0/1]quit
[SW1]display this
#
 sysname SW1
#
 irf mac-address persistent timer
 irf auto-update enable
 undo irf link-delay
 irf member 1 priority 1
#
 lldp global enable
#
 system-working-mode standard
 xbar load-single
 password-recovery enable
 lpu-type f-series
#
 stp global enable
#
 scheduler logfile size 16
#
 domain default enable system
#
return
[SW1]display ip interface brief
*down: administratively down
(s): spoofing  (l): loopback
Interface                Physical Protocol IP Address      Description
MGE0/0/0                 down     down     --              --
[SW1]display link-aggregation verbose
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Port: A -- Auto
Port Status: S -- Selected, U -- Unselected, I -- Individual
Flags:  A -- LACP_Activity, B -- LACP_Timeout, C -- Aggregation,
        D -- Synchronization, E -- Collecting, F -- Distributing,
        G -- Defaulted, H -- Expired

Aggregate Interface: Bridge-Aggregation1
Aggregation Mode: Static
Loadsharing Type: Shar
  Port             Status  Priority Oper-Key
--------------------------------------------------------------------------------
  GE1/0/1          U       32768    1
  GE1/0/2          S       32768    1
  GE1/0/3          S       32768    1
[SW1]display link-aggregation summary
Aggregation Interface Type:
BAGG -- Bridge-Aggregation, BLAGG -- Blade-Aggregation, RAGG -- Route-Aggregation, SCH-B -- Schannel-Bundle
Aggregation Mode: S -- Static, D -- Dynamic
Loadsharing Type: Shar -- Loadsharing, NonS -- Non-Loadsharing
Actor System ID: 0x8000, 44d0-468a-0100

AGG        AGG   Partner ID              Selected  Unselected  Individual  Share
Interface  Mode                          Ports     Ports       Ports       Type
--------------------------------------------------------------------------------
BAGG1      S     None                    2         1           0           Shar
[SW1]

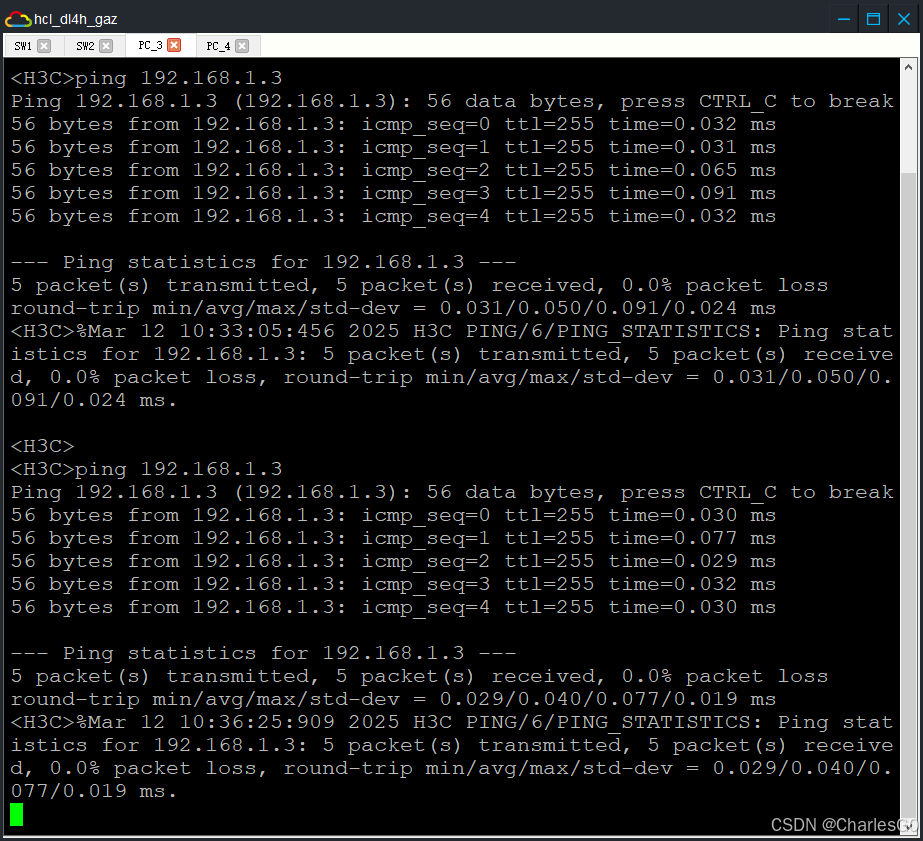

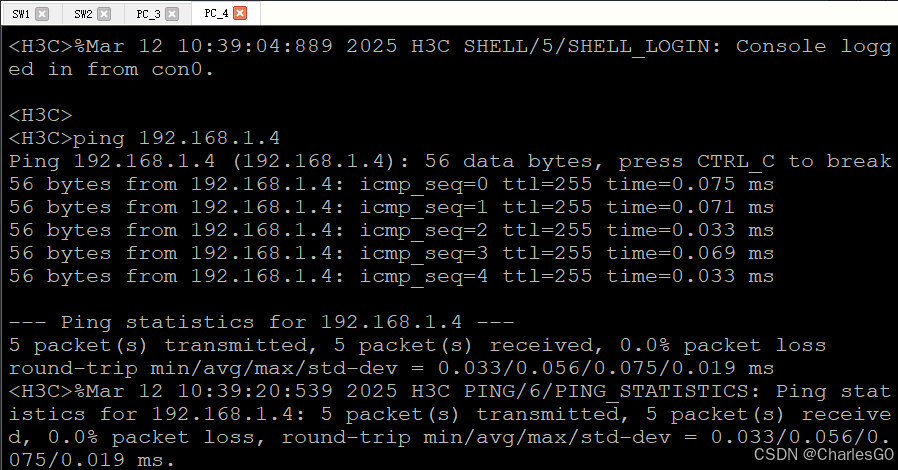

    //测试结果
    在这里插入图片描述
    在这里插入图片描述
