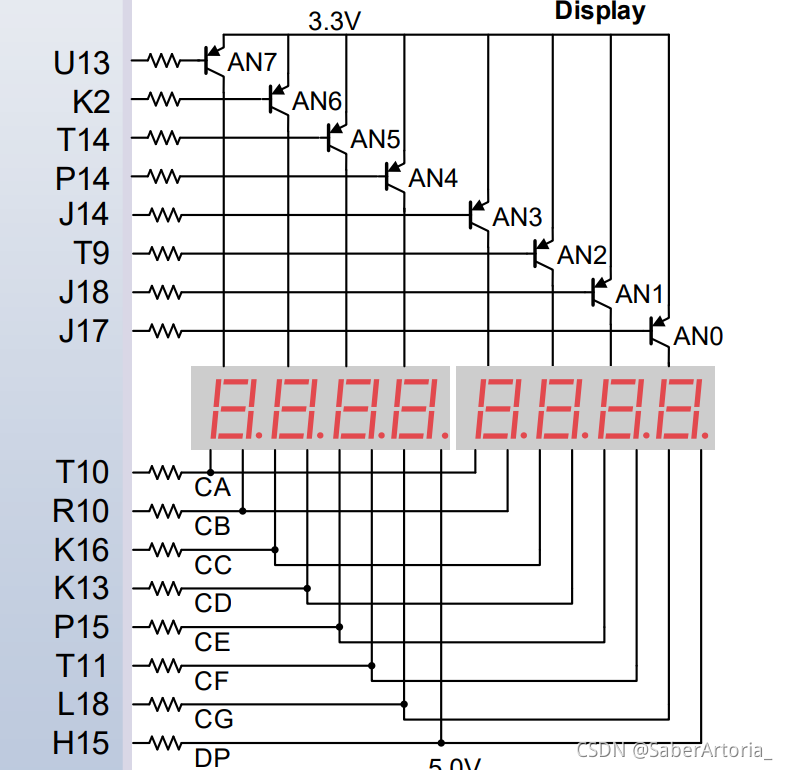

首先介绍多个数码管电路连接：

n个数码管由n条线控制哪个数码管亮，再加上8条（如果不包括小数点则为7条）线控制亮的数码管的数字

这里则会涉及到一个问题，一个时刻如果只能控制一个数码管亮的话怎么做到多位数的显示呢？

其原理为：动态扫描。利用人体视觉残留效果，控制一个数码管先亮，利用控制数字的8条线控制它显示的数字，再快速切换到下一个数码管亮，再切换控制数字的8条线为该数码管要显示的数字，切完n位数后再到最初的那个数码管亮，这样循环，注意的是：每次切换均要进行一段不长不短的延迟（可以通过一个for循环原地递加某个计数变量实现），造成视觉残留效果。这样就可以迷惑人眼，让人认为是多个数码管同时亮。

此方法大量的节省了数码管所需的接口，被广泛采用
