MicroATX 主板 定位孔位图

于 2022-10-10 14:16:16 发布
阅读量2.7k 收藏 2
点赞数 2
文章标签： 功能测试 测试工具 单元测试
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_54778362/article/details/127243555
版权

今需制作一个固定MicroATX 主板的装置，需定位孔图，如下: 供有需着使用。

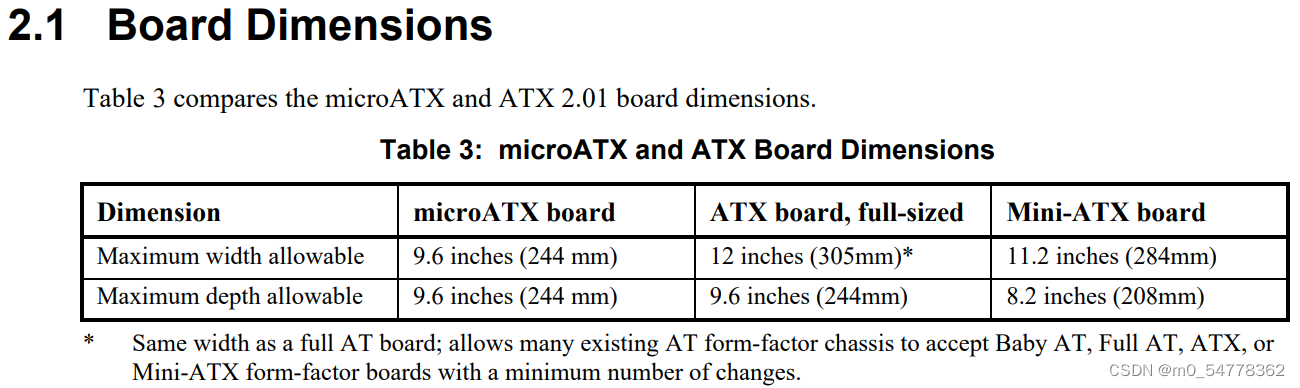

总尺寸：

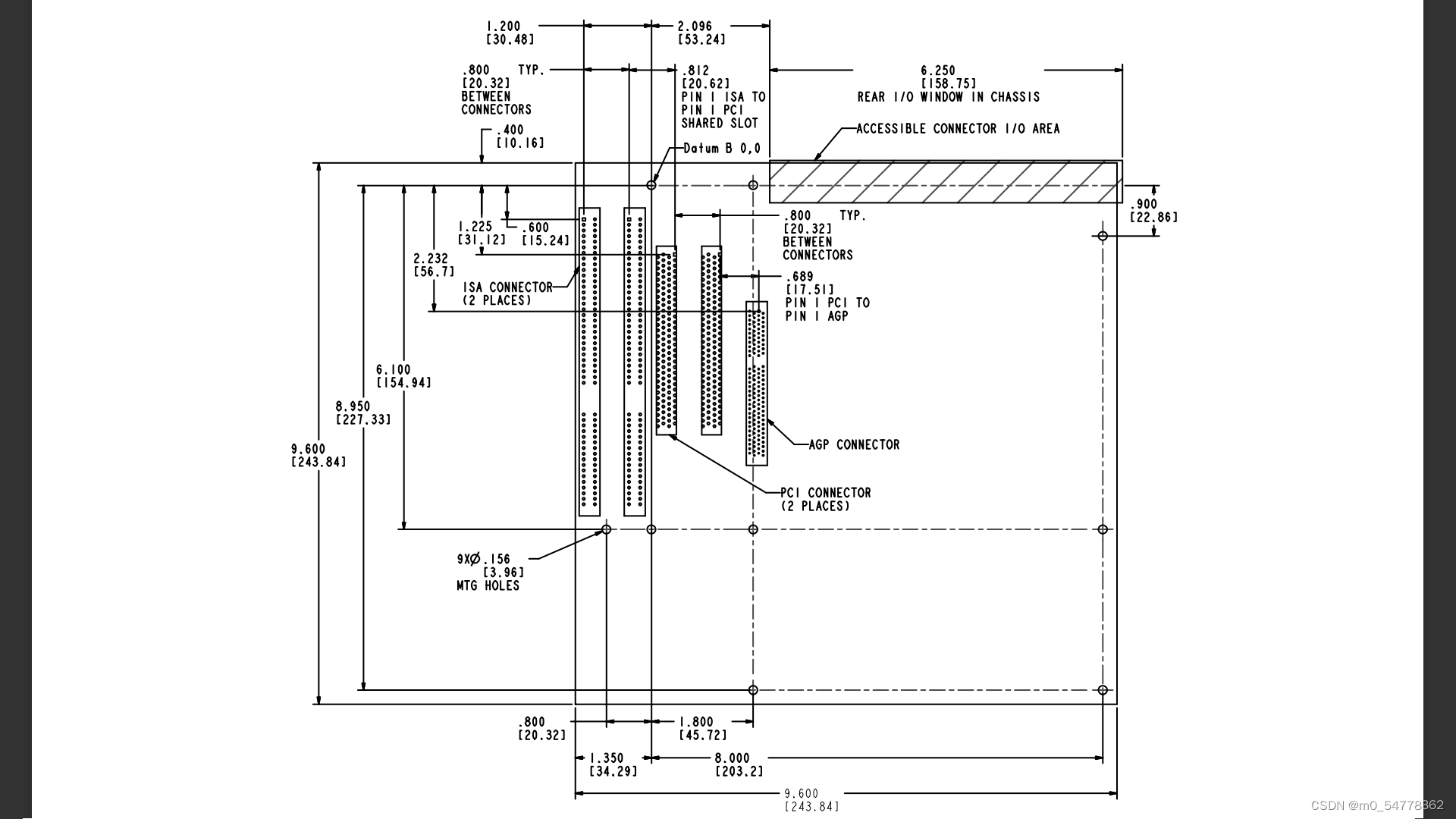

 定位孔尺寸：
