2021-1-25学习日志：数据流图和结构图

   慕课链接：https://www.icourse163.org/learn/NJU-1002246017?tid=1460382443#/learn/content
  今天学到了结构化编程的重要工具：数据流图和结构图。
  二者是分析用户需求所得到的产物。
  数据流图将需求抽象成“输入->过程->输出”而得。一张数据流图必然有输入和输出，因为

中间有过程，所以输入一定不等于输出。画数据流图的方法很简单，首先找到各项基本元素：

外部实体，过程，数据流，数据存储；然后画出最概括的系统模型：外部实体->系统->外部实体，

之后慢慢细化数据存储和数据流即可。

  结构图一般是树状图，用于表达模块（或者方法）之间的依赖（调用）关系及信息（包括数据信

息和控制信息）的传递。结构图通常无法直接画出，而是通过数据流图转化而来。二者的转化

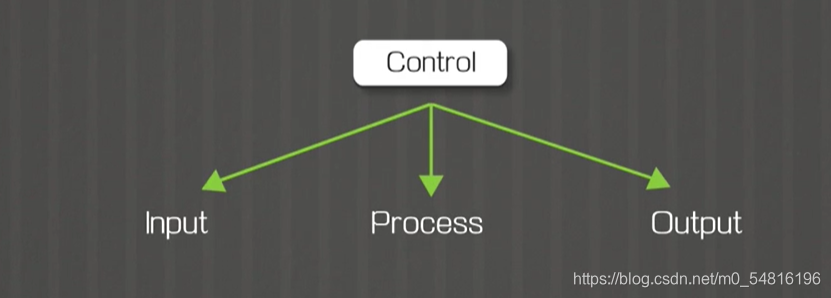

用到了抽象的思想：这正如前面所说，数据流图的本质就是输入->过程->输出，我们可以将其抽象成

如图所示

因此数据流图向结构图的转化也就水到渠成了。整个过程我们是以行为视角分析全局的。

  可以看出来，我们的核心思想就是层次化，抽象和分解，本节所学的两种图就是思想的体现。
