2024-5-22,星期三,22:08,天气:晴,心情:晴。论文盲审出结果啦,过了,小修后答辩,喜大普奔!!!!!!!!!其实昨天就说了今天会出结果,但是事以密成,谋以泄败吗,昨天就没跟大家说,嘻嘻😁。今天晚上参加足球赛,毕竟周五就要回学校了。不过还是要时刻提醒自己,不要过分开心,收敛身心,不要乐极生悲!

今天观看了石群老师电路基础课程的第20、21个课程视频,完成了第六章的学习,主要学习内容为:电容元件电感元件电容与电感元件的串并联;C语言部分完成了第五章的习题,学习了第六章的部分内容,总结整理了C语言笔记。

1. 电容元件

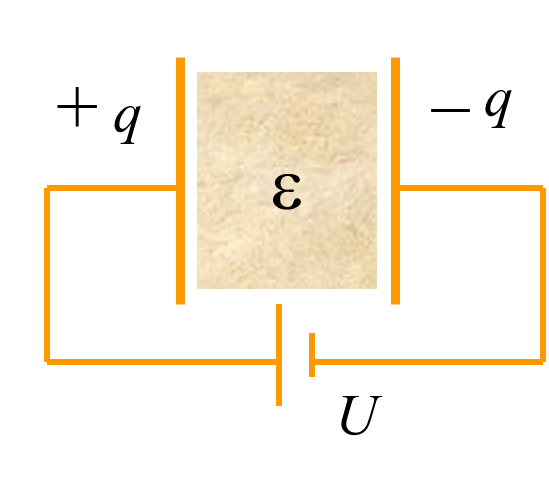

外电源作用下正负电极上分别带上等量异号电荷撤去电源电极上的电荷仍可长久地聚集下去是一种储存电能的部件(电导体由绝缘材料分开就可以产生电容)

储存电能两端元件,任何时刻其储存的电荷q 与其两端的电压 u能用q~u 平面上的一条曲线来描述,及f(q, u)=0,我们称其为伏库特性曲线。

线性时不变电容元件:

任何时刻,电容元件极板上的电荷q与电压 u成正比,即q~u 特性曲线是过原点的直线(Q=Cu)。

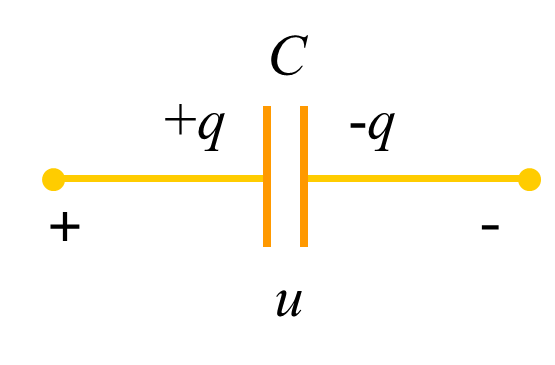

其电路符号为:

电容的u~i关系:

当取电压电流为关联参考方向时有:

上式表明:

(a)某一时刻电容电流i的大小取决于电容电压 u 的变化率,与该时刻电压 u 的大小无关电容是动态元件。

(b)当u 为常数(直流)时,i=0。电容相当于开路,电容有隔断直流作用。

(c)实际电路中通过电容的电流 i 为有限值,则电容电压 u 必定是时间的连续函数(阶跃函数连接点出导数为无穷大)。

综合上式可以看出:

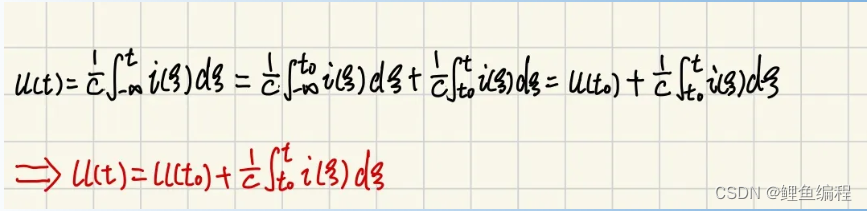

(a)某一时刻的电容电压值与负无穷到该时刻的所有电流值有关,即电容元件有记忆电流的作用,故称电容元件为记忆元件。

(b)研究某一初始时刻t0 以后的电容电压,需要知道t0时刻开始作用的电流 it0时刻的电压 u(t0)。

PS:

(a)当电容的 u,i 为非关联方向时,上述微分和积分表达式前要冠以负号 。

(b)上式中u(t0)称为电容电压的初始值,它反映电容初始时刻的储能状况,也称为初始状态。

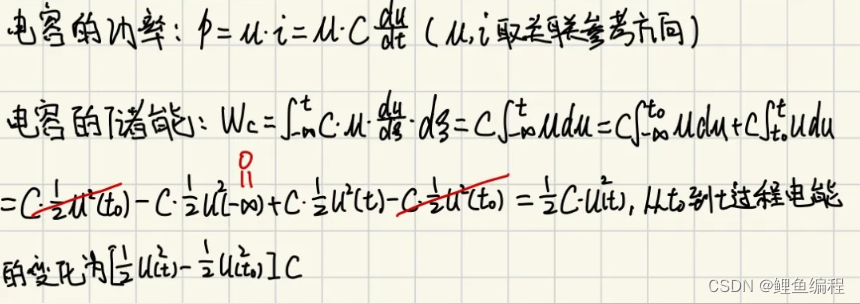

电容的功率和储能:

根据电容的功率公式,可以看出:当电容充电, p >0, 电容吸收功率;当电容放电,p<0, 电容发出功率,即电容能在一段时间内吸收外部供给的能量转化为电场能量储存起来,在另一段时间内又把能量释放回电路,因此电容元件是储能元件,它本身不消耗能量。

根据电容的储能公式可以看出:

(a)电容的储能只与当时的电压值有关,电容电压不能跃变,反映了储能不能跃变。

(b)电容储存的能量一定大于或等于零

2. 电感元件

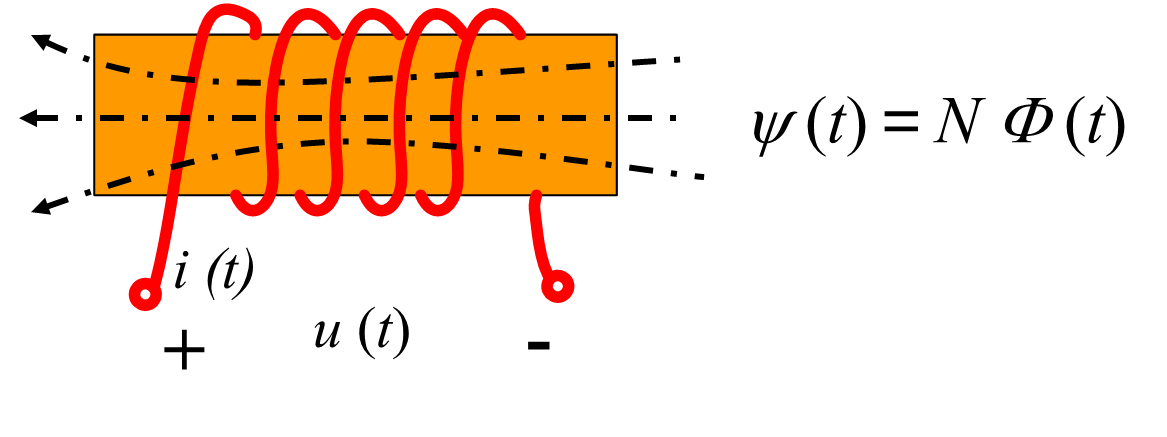

金属导线绕在一骨架上构成一实际电感线圈,当电流通过线圈时将产生磁通,是一种抵抗电流变化储存磁能的部件。

储存磁能两端元件。任何时刻,其特性可用φ~i 平面上的一条曲线来描述。

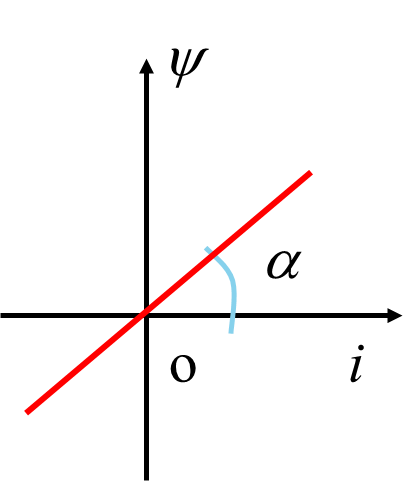

线性时不变电感元件:

任何时刻,通过电感元件的电流i 与其磁链φ成正比。 φ ~i 特性为过原点的直线(φ=Li)。

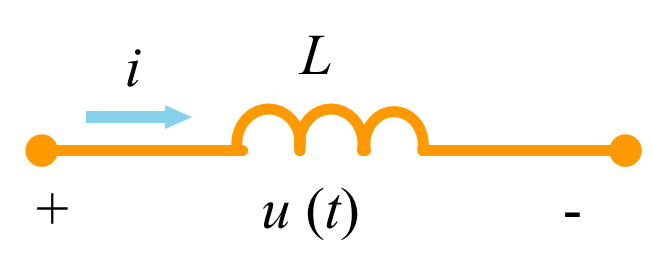

其电路符号为:

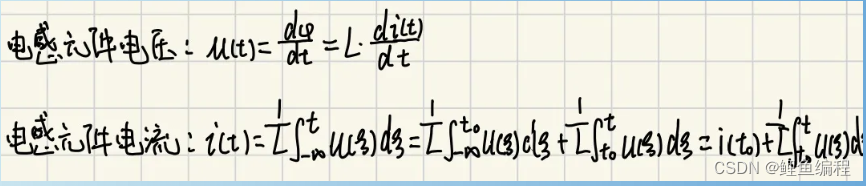

线性电感的u~i关系:

根据电感的电压公式可以看出:

(a)电感电压u 的大小取决于i 变化率, 与 i 的大小无关,电感是动态元件

(b)当i为常数(直流)时,u =0,电感相当于短路。

(c)实际电路中电感的电压 u为有限值,则电感电流 i 不能跃变,必定是时间的连续函数。

根据电感的电流公式可以看出:

(a)某一时刻的电感电流值与负无穷到该时刻的所有电流值有关,即电感元件有记忆电压的作用电感元件也是记忆元件。

(b)研究某一初始时刻t0 以后的电感电流,不需要了解t0以前的电流,只需知道t0时刻开始作用的电压 u 和t0时刻的电流 i(t0)。

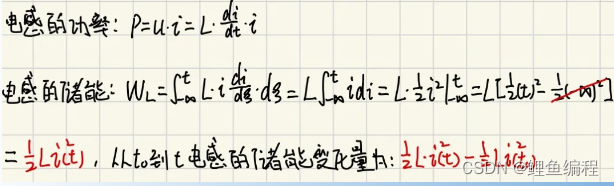

电感的功率和储能:

根据电感的功率公式可以看出,当电流增大,p>0, 电感吸收功率;当电流减小,p<0, 电感发出功率。说明电感能在一段时间内吸收外部供给的能量转化为磁场能量储存起来,在另一段时间内又把能量释放回电路,因此电感元件是无源元件、是储能元件,它本身不消耗能量

根据电感的储能公式可以看出,电感的储能只与当时的电流值有关,电感电流不能跃变,反映了储能不能跃变;电感储存的能量一定大于或等于零。

3. 电容与电感元件的串联与并联

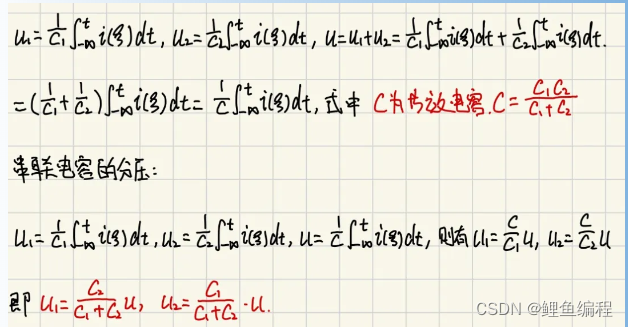

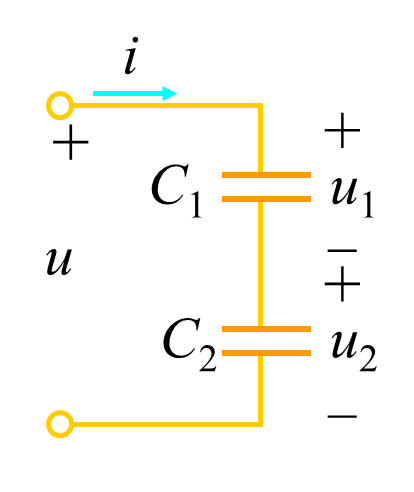

电容的串联:

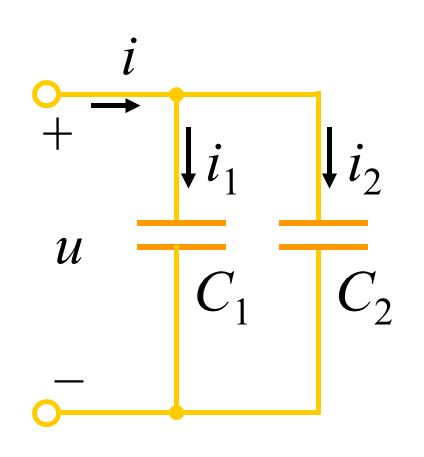

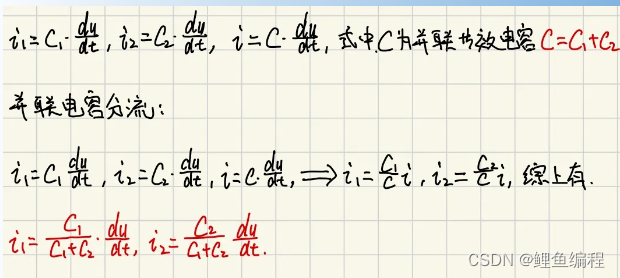

电容的并联:

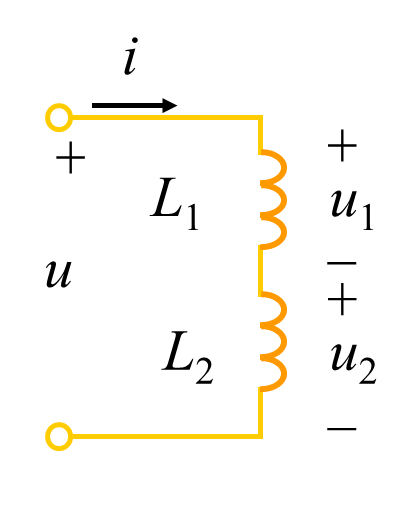

电感的串联:

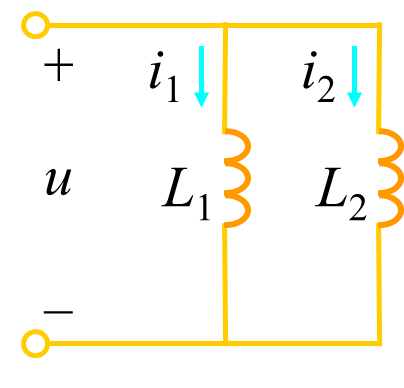

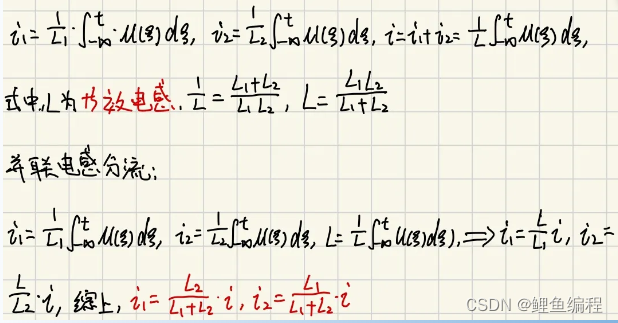

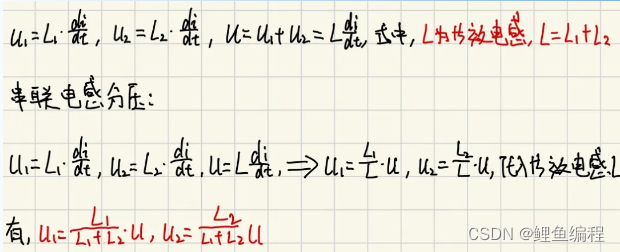

电感的并联:

今日学习时长约3h30min,因为参加了公司足球赛,所以学习市场减少。明日学习内容为电路第七章:二阶电路的部分内容;C语言继续学习第六章内容。
