【ns3】Debug技巧（GDB、ns3日志系统、ns3抓包）

5. 调试

5.1. GDB调试

启用GDB：gdb --args ./ns3 run

1. –command-template=“gdb %s” 启动调试，
   1. 在里面可以用help查看一系列命令
   2. help running 输出运行相关的命令
2. –command-template=“%s --help”
3. General Arguments:
   • –PrintGlobals: Print the list of globals.
   • –PrintGroups: Print the list of groups.
   • –PrintGroup=[group]: Print all TypeIds of group.
   • –PrintTypeIds: Print all TypeIds.
   • –PrintAttributes=[typeid]: Print all attributes of typeid.
   • –PrintVersion: Print the ns-3 version.
   • –PrintHelp: Print this help message.

直接在终端使用下面命令：（先run一遍才能用这些命令好像）
./ns3 run scratch/wificsma_quic.cc --command-template="gdb %s"

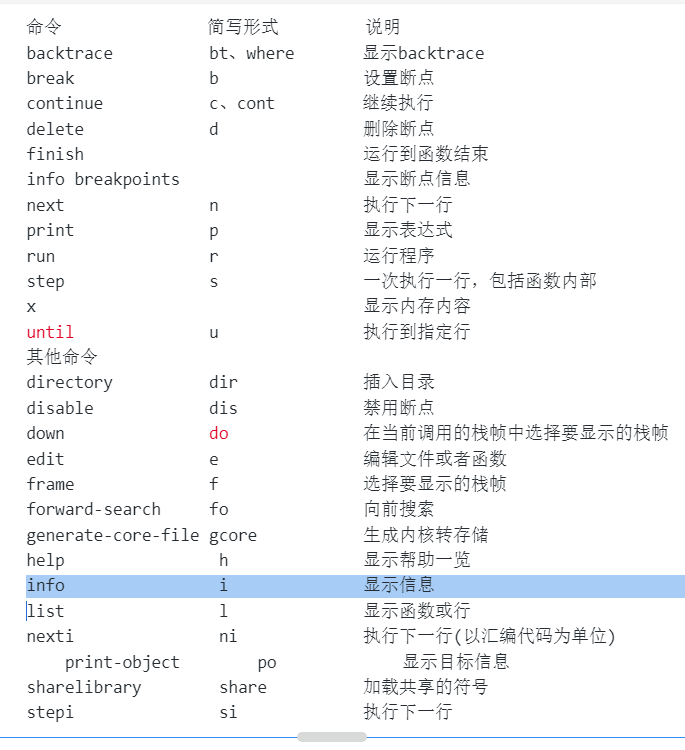

常用 GDB 命令

1. break 在指定函数设置断点（如 break main）
2. break(b) <file:line/> 在指定文件的某一行设置断点
3. b 文件名:行号
4. b 函数名:行号
5. b 函数名
6. i loc 命令：当程序因观察点触发而暂停时，可以通过此命令查看局部变量的值
7. info locals 显示所有局部变量及其值
8. info args 显示函数参数及其值
9. 或者断点后直接print变量即可；
10. run® 启动程序

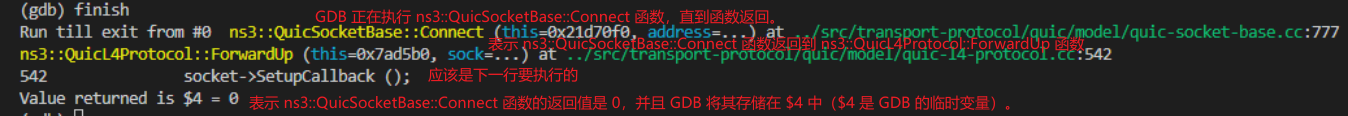

11. finish 运行到函数结束
12. next (n) 单步执行（不进入函数）
13. step (s) 单步执行（进入函数）
14. continue © 继续运行直到下一个断点
15. backtrace (bt) 查看调用堆栈
16. print§ 打印变量值
17. info(ii) breakpoints 查看所有断点
18. watch 监控变量变化
19. quit 退出 GDB

.调试 ns-3 特有场景

1. 调试事件调度

2. 通过断点观察事件执行：break Simulator::Schedule

3. 跟踪数据包生命周期

4. 在发送函数设置断点：break UdpSocketImpl::Send

5. 条件断点

6. 仅在特定条件下触发断点（例如某个节点发送数据包）

7. break UdpSocketImpl::Send if node->GetId() == 1

8. 监控变量或内存地址的变化：watch m_count

9. 调试崩溃问题

10.

5.2. 日志系统

ns-3提供了一种可选的、多等级的消息记录功能—Logging系统。Logging功能可以被完全禁用，可以逐个组件启用，也可以全局启用。Logging系统还可以选择所记录消息的详细程度（verbosity level）或严重程度（severity level），以及为消息添加不同的前缀（prefix）。因此，Logging系统提供了一种非常灵活且功能强大，但使用相对简单的消息记录功能

5.3. 日志组件

一个日志组件就是指一个C++源代码文件。通过日志组件，Logging系统就可以把信息输出控制精确到某一个C++文件

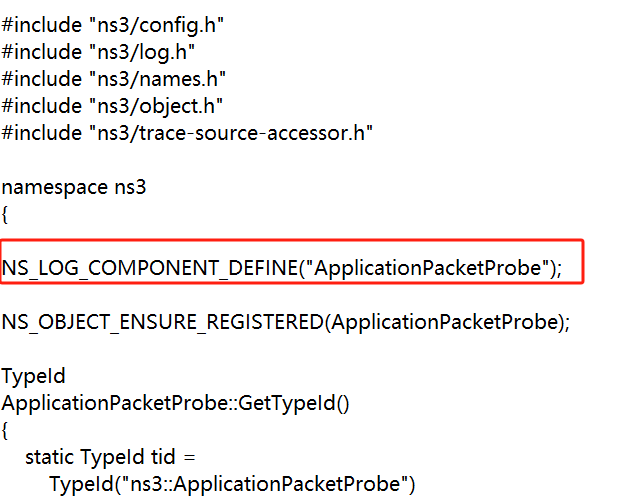

C++文件添加为日志组件：只要在C++文件开头在ns3名字空间范围内使用NS_LOG_COMPONENT_DEFINE宏注册即可。日志组件名必须是全局唯一的（通常基于文件名或文件中定义的类的名）

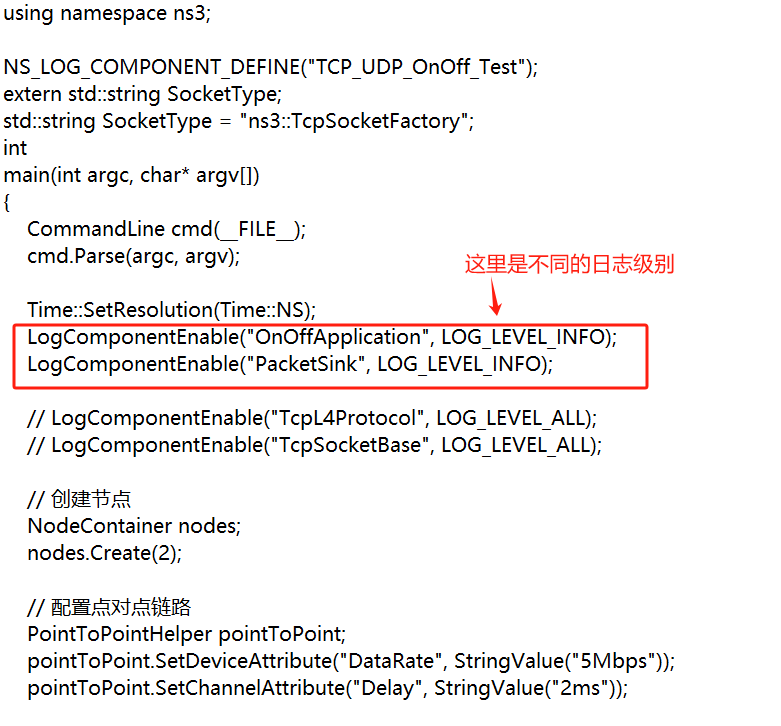

如果需要使用某个日志，就在文件里引用即可，如下：

5.4. 日志前缀

1. **LOG_PREFIX_TIME
   **功能：在日志前添加时间戳。
   输出示例：
   +0.003s This is a log message
   使用场景：分析仿真事件的时间顺序。
2. LOG_PREFIX_FUNC
   功能：在日志前添加函数名。
   输出示例：
   void MyClass::MyMethod() This is a log message
   使用场景：快速定位日志输出的代码位置。
3. LOG_PREFIX_NODE
   功能：在日志前添加节点 ID。
   输出示例：
   Node 1: This is a log message
   使用场景：在多节点仿真中区分不同节点的日志。
4. LOG_PREFIX_LEVEL
   功能：在日志前添加日志级别。
   输出示例：
   [INFO] This is a log message
   使用场景：快速识别日志的严重程度。
5. LOG_PREFIX_ALL
   功能：在日志前添加所有可用的前缀（时间、函数、节点、级别）。
   输出示例：
   +0.003s Node 1 [INFO] void MyClass::MyMethod() This is a log message
   使用场景：需要完整的上下文信息时使用。
6. LOG_PREFIX_CONTEXT
   功能：在日志前添加上下文信息（如模块名称）。
   输出示例：
   [QuicEchoClientApplication] This is a log message
   使用场景：区分不同模块或组件的日志。
7. LOG_PREFIX_SYSLOG
   功能：将日志格式化为系统日志（syslog）格式。
   输出示例：
   <6> This is a log message
   使用场景：与系统日志工具集成时使用。
8. LOG_PREFIX_THREAD
   功能：在日志前添加线程 ID。
   输出示例：
   Thread 0x7f8b2b5a1700: This is a log message
   使用场景：在多线程仿真中区分不同线程的日志。
9. LOG_PREFIX_CALLBACK
   功能：在日志前添加回调信息（如事件类型）。
   输出示例：
   Callback: This is a log message
   使用场景：调试事件回调机制时使用。
10. LOG_PREFIX_NONE
    功能：禁用所有日志前缀。
    输出示例：
    This is a log message
    使用场景：需要简洁日志输出时使用。
11. 组合使用前缀
    可以通过按位或操作符（|）组合多个前缀。例如：
12. 默认前缀
    如果没有显式启用前缀，ns-3 默认会启用 LOG_PREFIX_TIME 和 LOG_PREFIX_NODE

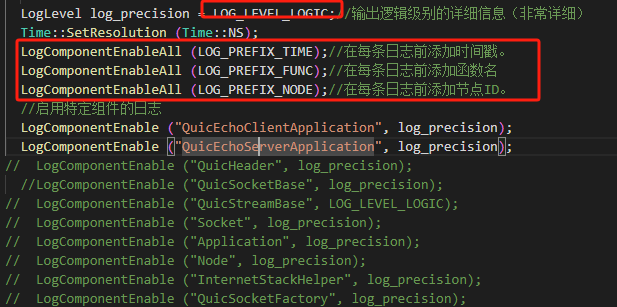

eg:
LogComponentEnableAll(LOG_PREFIX_TIME | LOG_PREFIX_NODE | LOG_PREFIX_FUNC);
输出示例：
+0.003s Node 1 void MyClass::MyMethod() This is a log message
使用场景：根据需要自定义日志输出的上下文信息。

5.5. 日志详细程度（严重程度）选项

通过日志详细程度（或严重程度）选项，Logging系统可以进一步把信息输出控制精确到某一个C++文件的某一层级。

ns-3中，Logging系统通常提供了7个日志详细程度（或严重程度）选项，输出信息的详细程度由低到高（即输出信息由少到多）或者说信息的严重程度由高到低依次为 [1]：

• LOG_ERROR：记录错误信息（关联的宏为：NS_LOG_ERROR）
• LOG_WARN：记录警告信息（关联的宏为：NS_LOG_WARN）
• LOG_DEBUG：记录相对罕见、特别的调试消息（关联的宏为：NS_LOG_DEBUG）
• LOG_INFO：记录程序进程相关的信息（关联的宏为：NS_LOG_INFO）
• LOG_FUNCTION：记录描述每个调用函数的消息（关联的宏为：NS_LOG_FUNCTION和NS_LOG_FUNCTION_NOARGS）
• LOG_LOGIC：记录函数内部逻辑流信息（关联的宏为：NS_LOG_LOGIC）
• LOG_ALL：记录上述所有信息（无关联的宏）

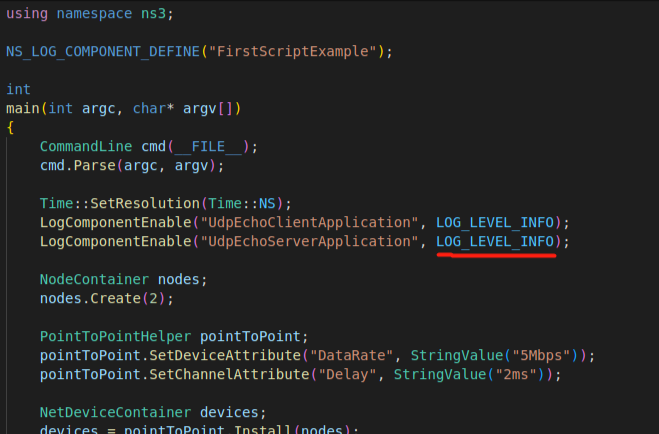

eg：以first.cc为例，LogComponentEnable()中的第二个参数是日志详细程度（严重程度）选项，如下图所示

需要注意的是，除了LOG_ALL之外，其余6个日志详细程度（或严重程度）选项只能控制其所关联的宏中所输出的信息的输出。例如，LOG_INFO等级只能控制指定日志组件中所有NS_LOG_INFO宏所输出的信息的输出。

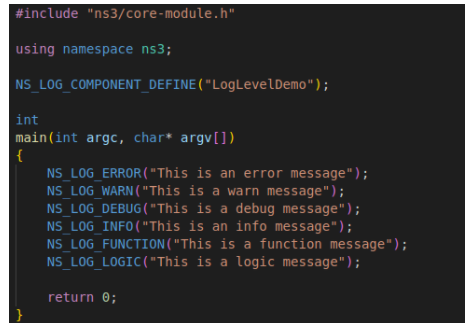

如果我们希望同时输出NS_LOG_INFO宏和NS_LOG_DEBUG宏中的信息，那么我们可以这样：

eg:
在终端中通过NS_LOG环境变量控制日志输出：

5.7. 抓包调试

生成 .pcap 文件分析网络行为

1. PointToPointHelper::EnablePcapAll(“udp-echo”);

   // 添加IP层抓包 包括传输层的包
    internet.EnablePcapIpv4All("ip-trace");
    // 添加设备级别的抓包  链路层
    for (uint32_t i = 0; i < devices.GetN(); ++i) {
        std::string filename = "device-" + std::to_string(i);
        wifiPhy.EnablePcap(filename, devices.Get(i));
    }

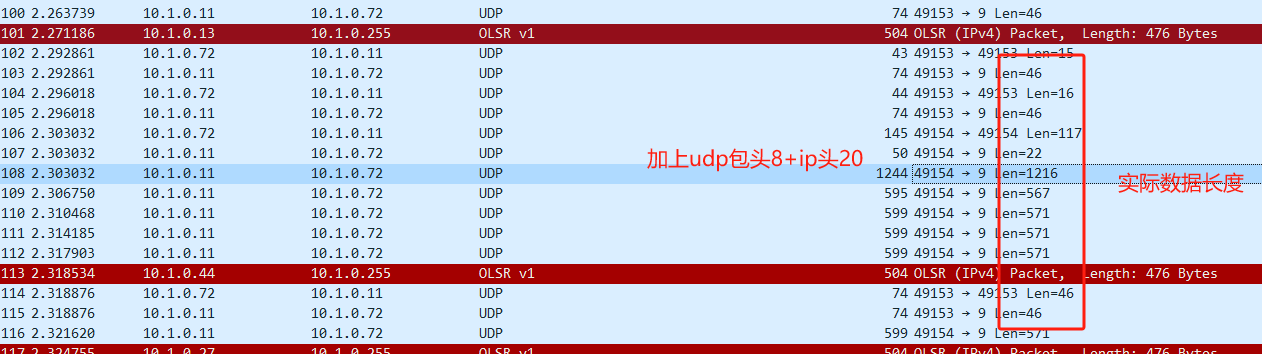

此时会在目录下生成.pcap文件，然后导入到wireshark中查看即可：
