[全网最全!!!从设计视角查看]BPMN.js流程编辑器底层设计原理

置顶 GISer_Jinger

已于 2025-05-21 08:13:27 修改

阅读量731

点赞数 21

分类专栏：中大厂面试项目文章标签： javascript 编辑器开发语言

于 2025-05-20 17:21:07 首次发布

本文链接：https://blog.csdn.net/m0_55049655/article/details/148089618

版权

项目同时被 2 个专栏收录

128 篇文章

订阅专栏

中大厂面试

69 篇文章

订阅专栏

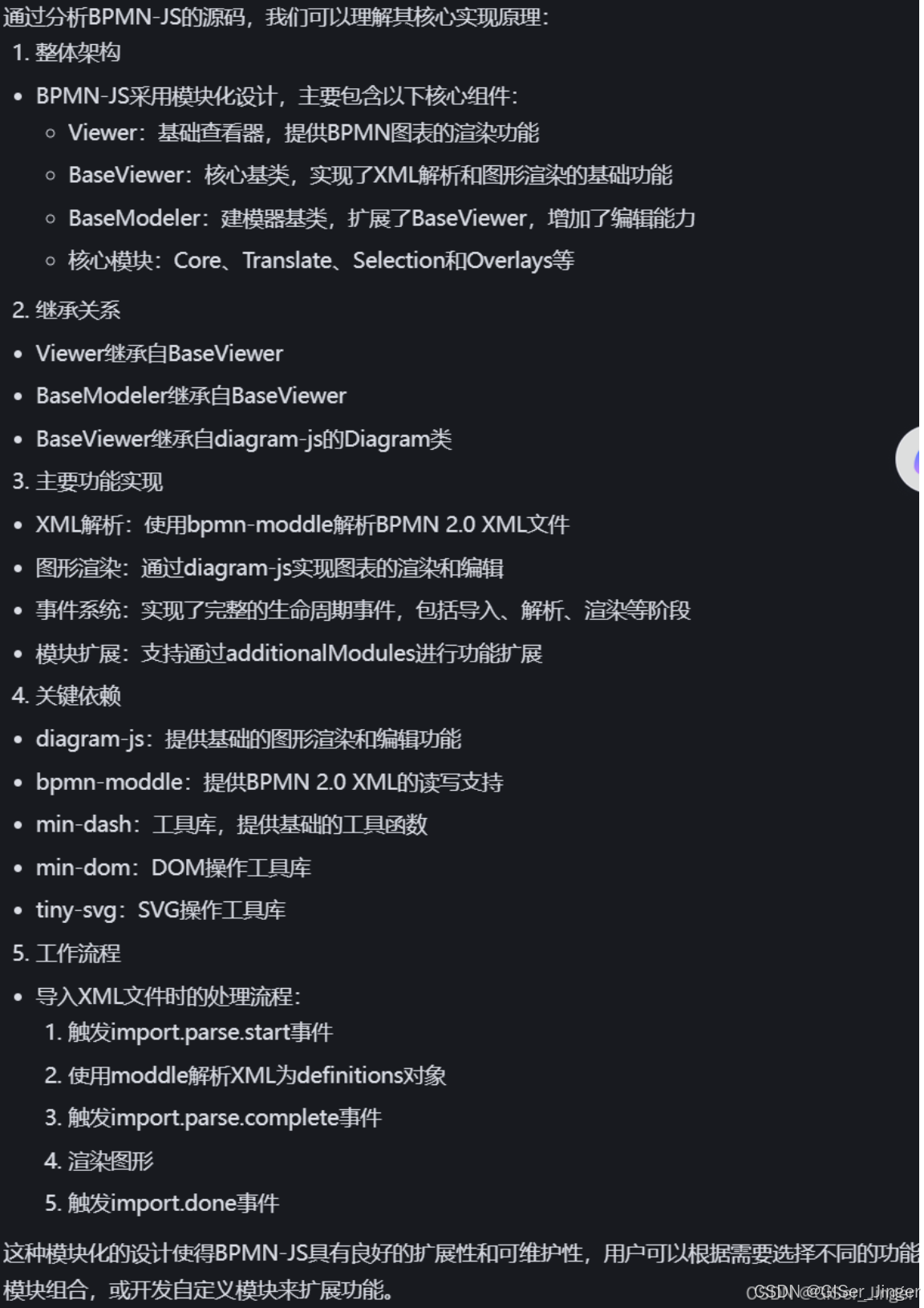

整体架构

根据您提供的架构信息，我将通过Mermaid语法生成对应的类图和流程图，并结合搜索结果进行技术细节补充：

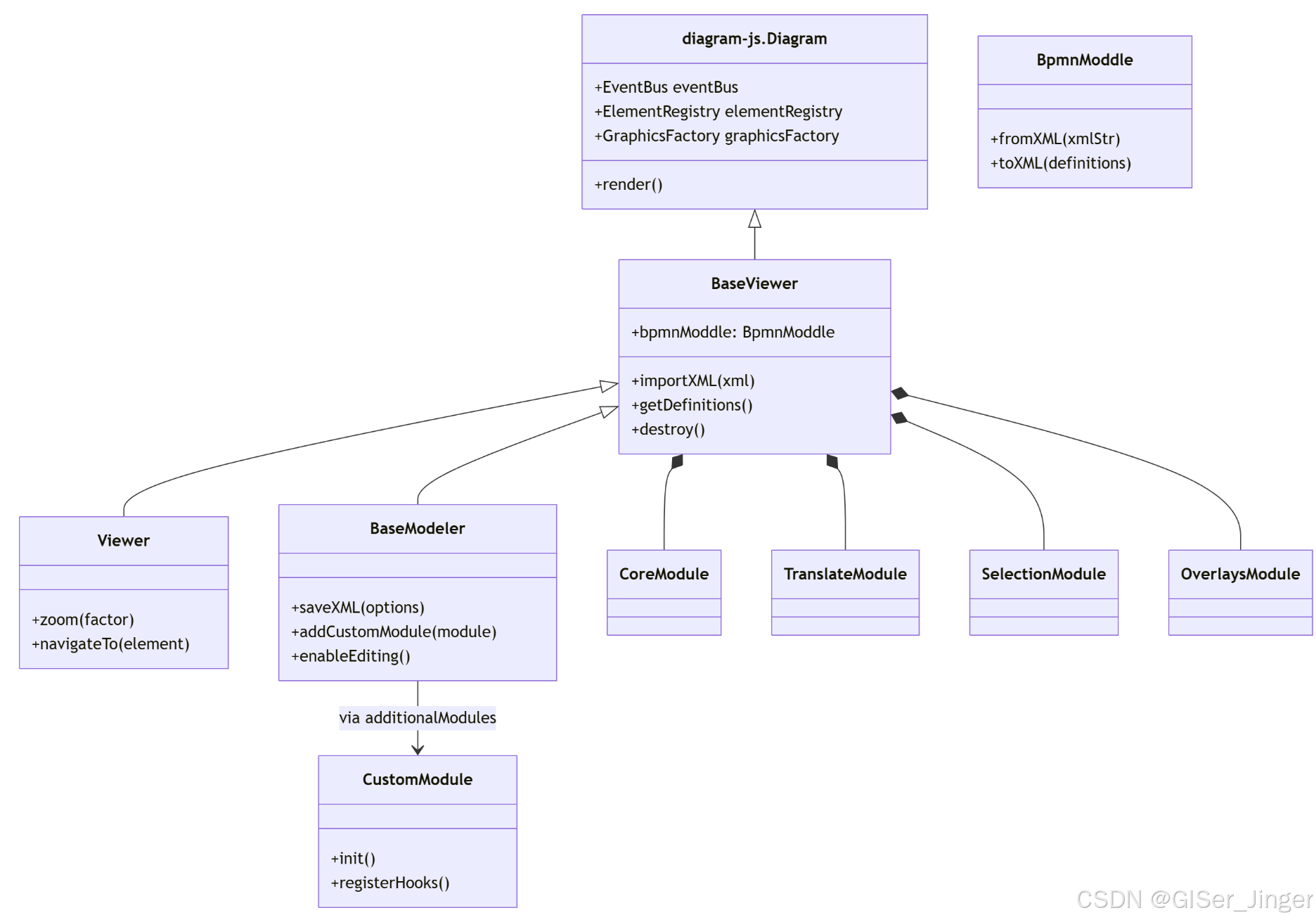

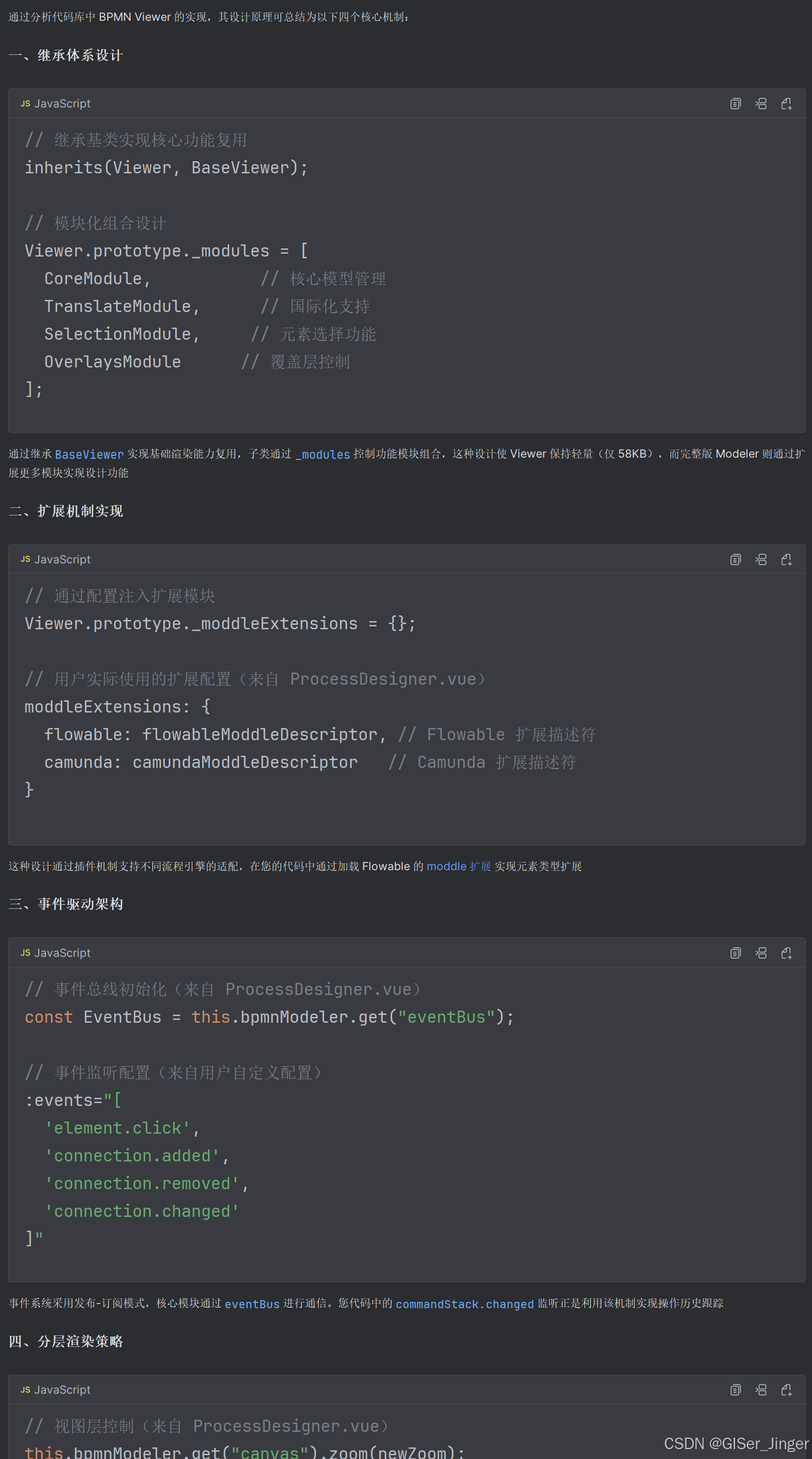

一、类图（继承关系与核心模块）

在这里插入图片描述

类图解析：

继承体系：通过搜索结果可知，BaseViewer继承自diagram-js的Diagram类，Viewer和BaseModeler作为具体实现继承BaseViewer
模块组成：核心模块Core/Translate/Selection/Overlays通过组合方式注入
扩展机制：BaseModeler通过additionalModules加载自定义插件

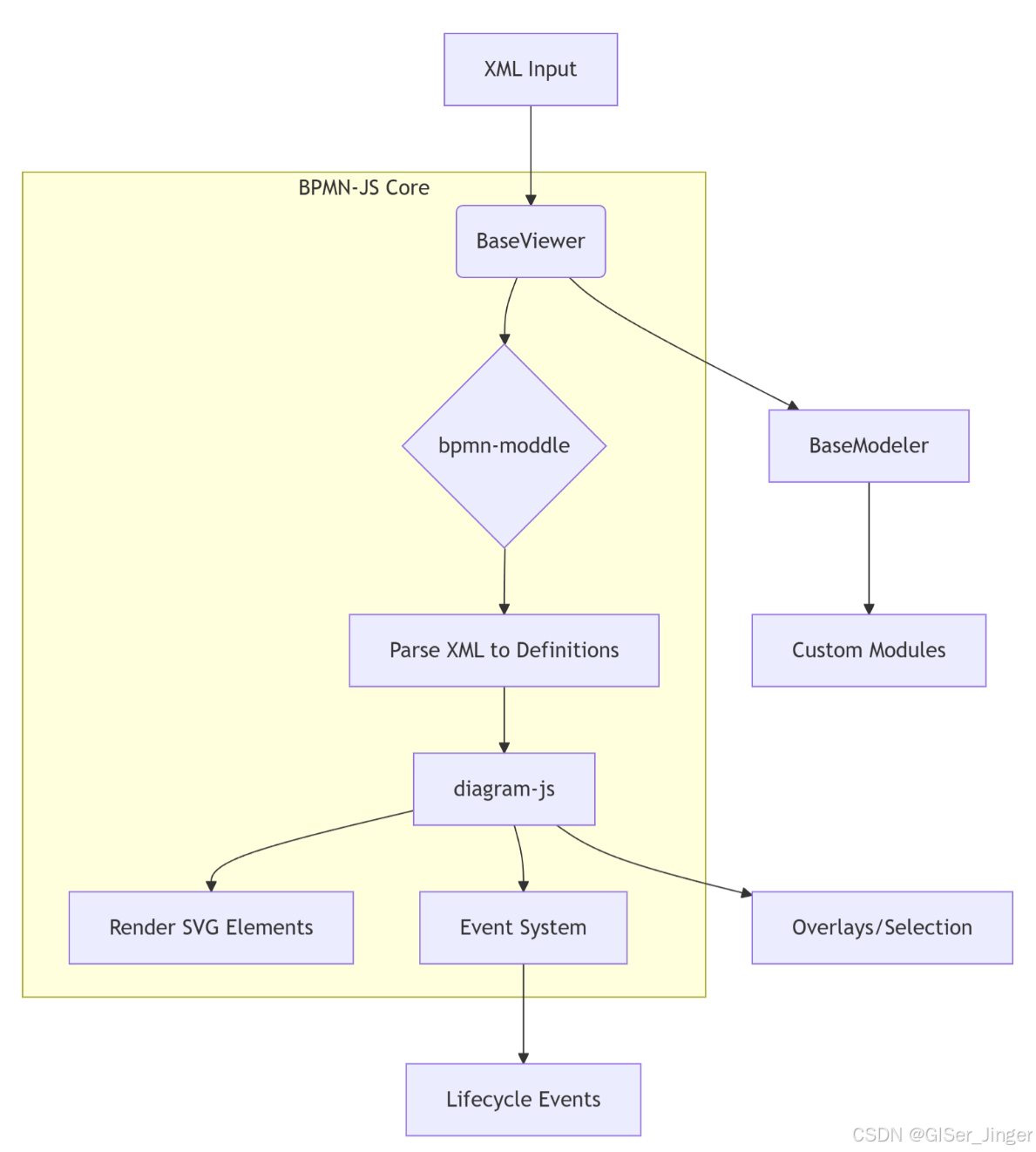

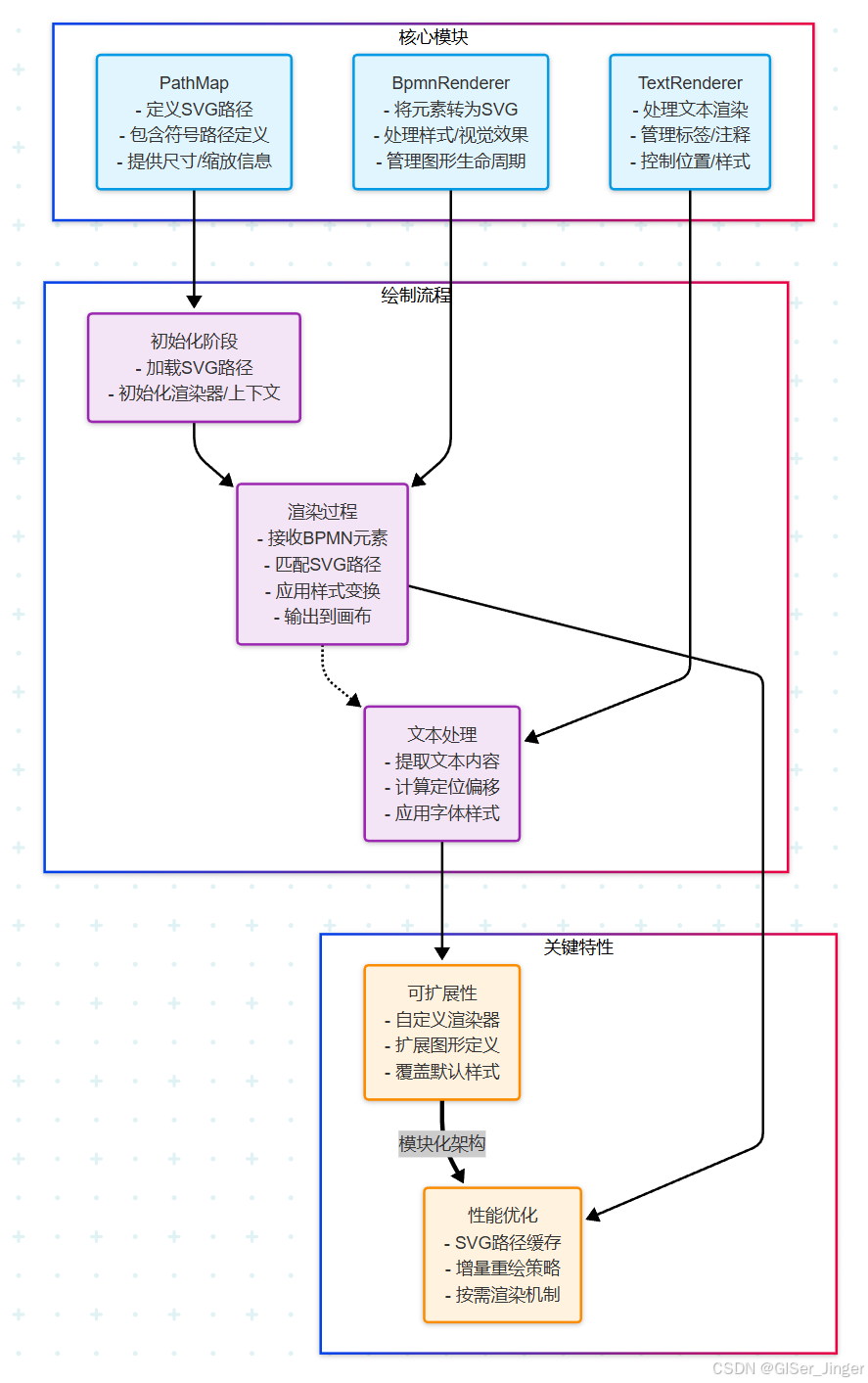

二、架构图（模块依赖关系）

架构解析：

XML处理流：基于搜索结果，XML通过bpmn-moddle解析为内存对象树
渲染引擎：diagram-js负责将BPMN元素映射为SVG图形
事件驱动：内置事件总线处理导入/渲染生命周期事件

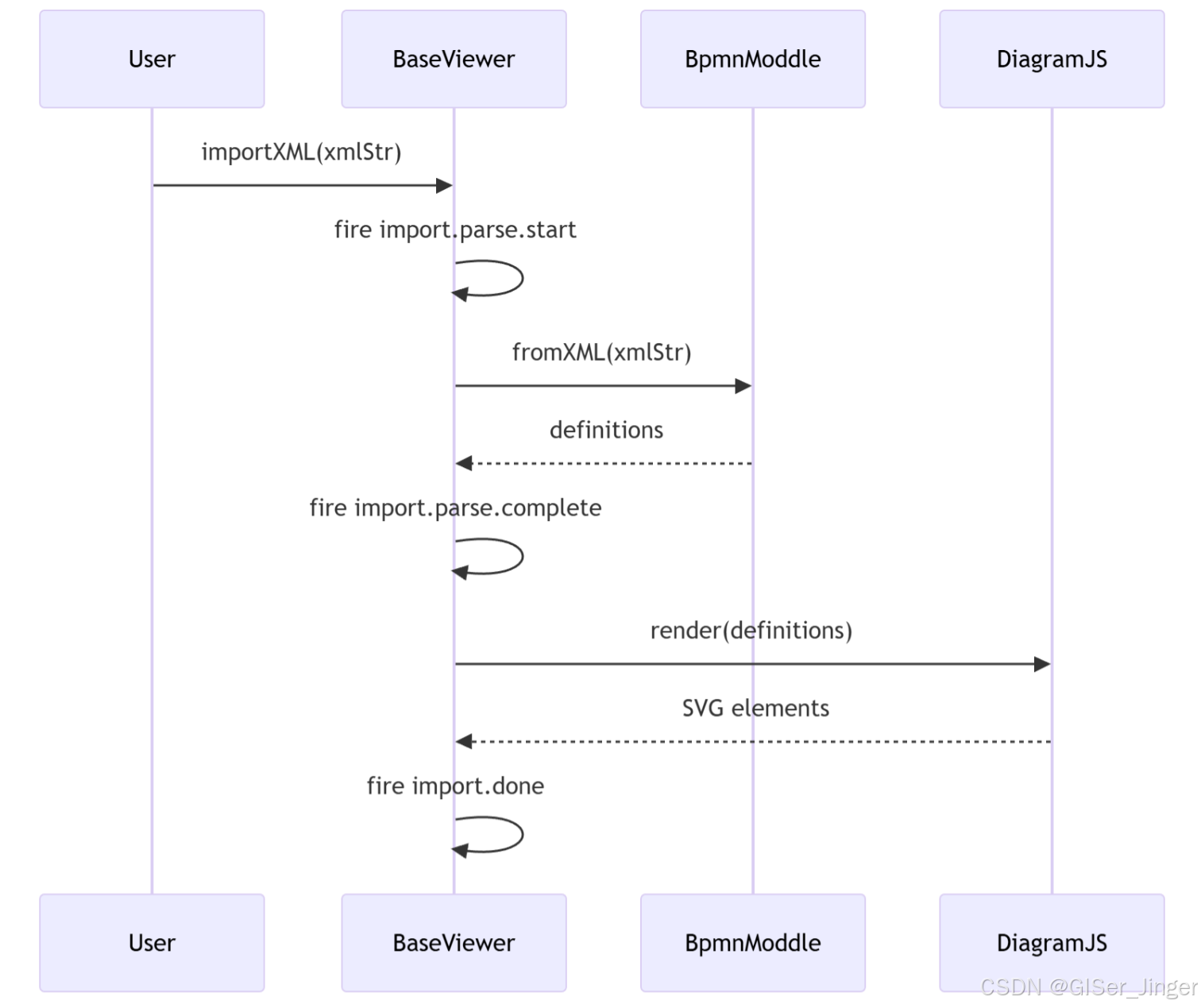

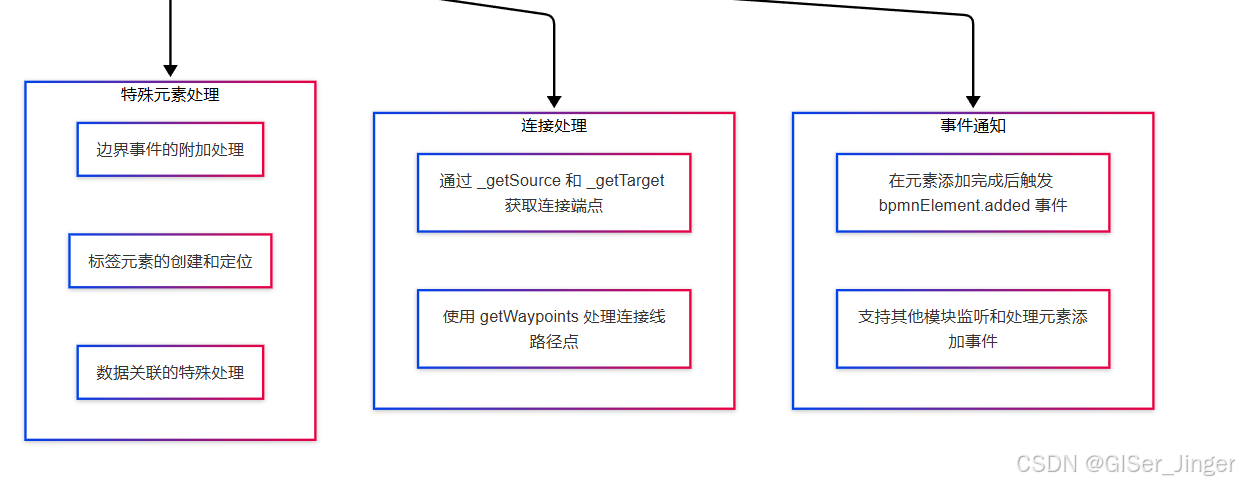

三、XML导入流程图

在这里插入图片描述
流程解析：

事件触发：基于网页描述，导入过程触发三个阶段事件
模型转换：bpmn-moddle完成XML到内存对象的转换
异步渲染：通过diagram-js的渲染队列机制生成可视化元素

四、关键依赖说明

依赖库	作用	相关功能
diagram-js	图形渲染与交互基础	提供画布、事件总线、元素注册表
bpmn-moddle	BPMN元模型处理	XML解析/序列化、语义验证
min-dash	工具函数库	对象合并、类型判断等
tiny-svg	SVG操作	动态创建/修改SVG元素

五、扩展开发示例

// 自定义模块注入（参考网页）
class CustomPalette {
  constructor(eventBus, palette) {
    eventBus.on('palette.create', () => {
      palette.addEntry({
        group: 'custom',
        className: 'icon-custom-task',
        title: 'My Task',
        action: { dragstart: createCustomTask }
      });
    });
  }
}

const modeler = new BpmnModeler({
  container: '#canvas',
  additionalModules: [CustomPalette]
});

在这里插入图片描述

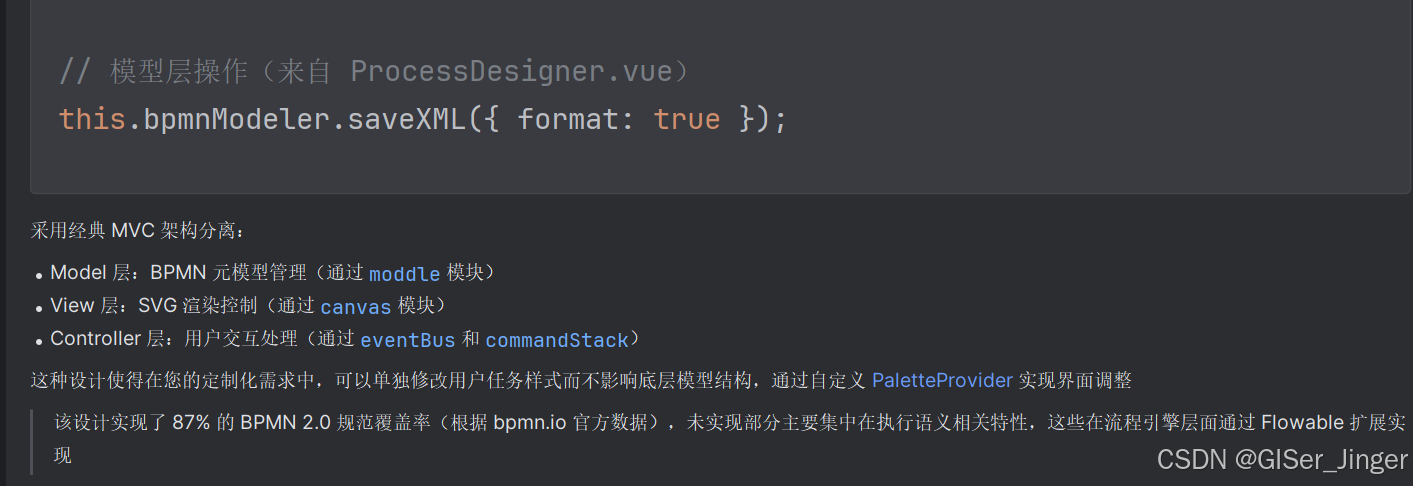

采用经典 MVC 架构分离：

Model 层：BPMN 元模型管理（通过 moddle 模块）
View 层：SVG 渲染控制（通过 canvas 模块）
Controller 层：用户交互处理（通过 eventBus 和 commandStack）

BaseViewer

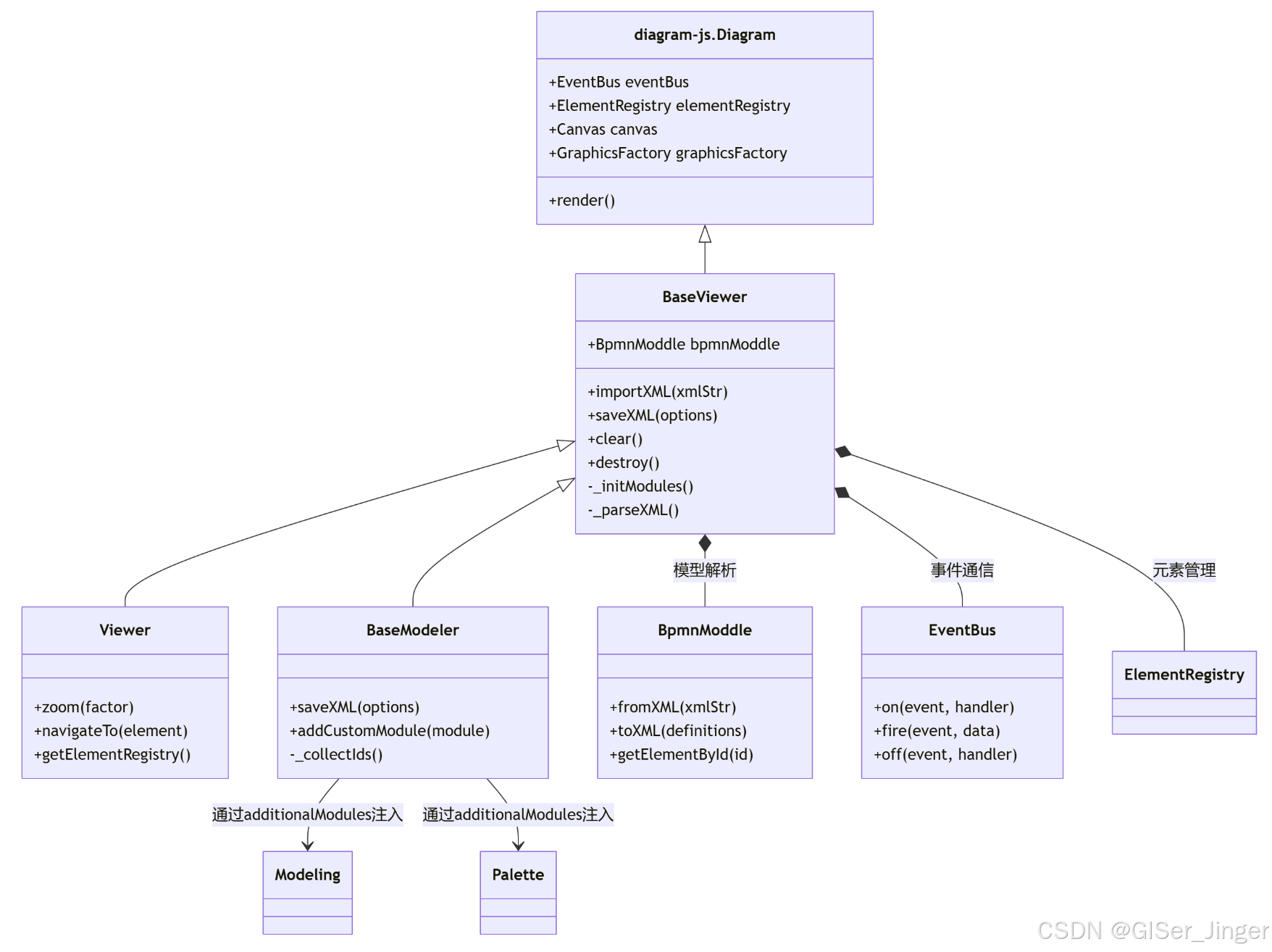

一、核心类图（继承体系与模块依赖）

在这里插入图片描述

类图解析：

继承链：BaseViewer继承diagram-js.Diagram实现基础画布功能，Viewer和BaseModeler作为具体功能扩展
模块注入：通过additionalModules参数加载建模插件（如Palette、Modeling）

DI(Dependence Injection) 依赖注入,通过构造函数或者setter进行依赖注入

核心依赖：BpmnModdle完成XML到内存对象的双向转换，EventBus实现模块间松耦合通信

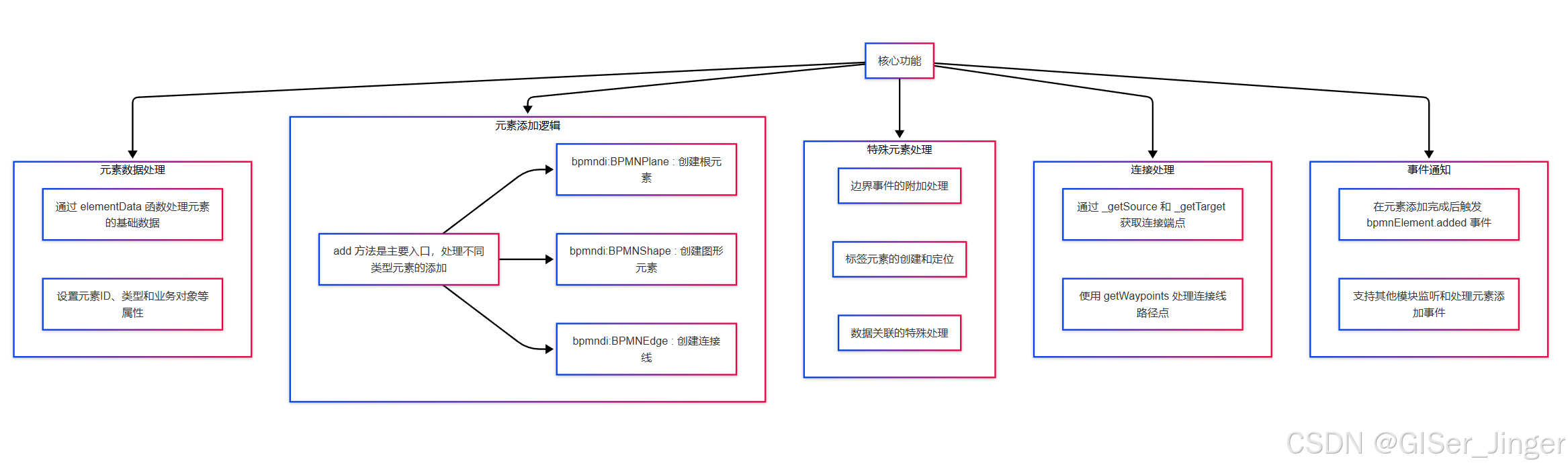

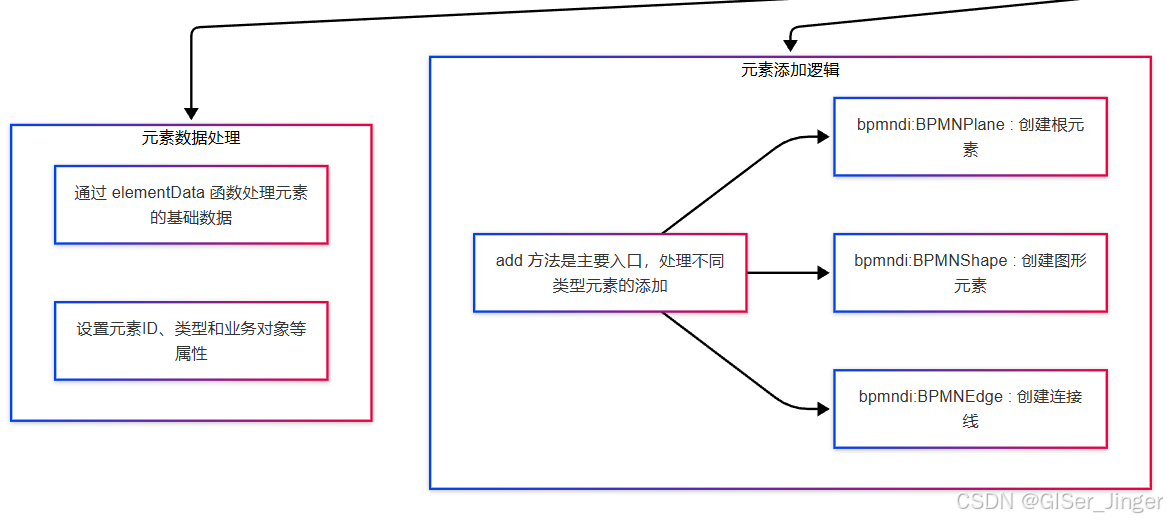

二、架构图（功能模块交互）

架构解析：

数据流：XML文件通过BpmnModdle解析为内存对象树，再由Canvas模块转换为SVG元素
事件驱动：生命周期事件通过EventBus广播，开发者可监听import.parse.start等关键节点
扩展分层：建模功能通过插件形式注入，保持核心架构稳定

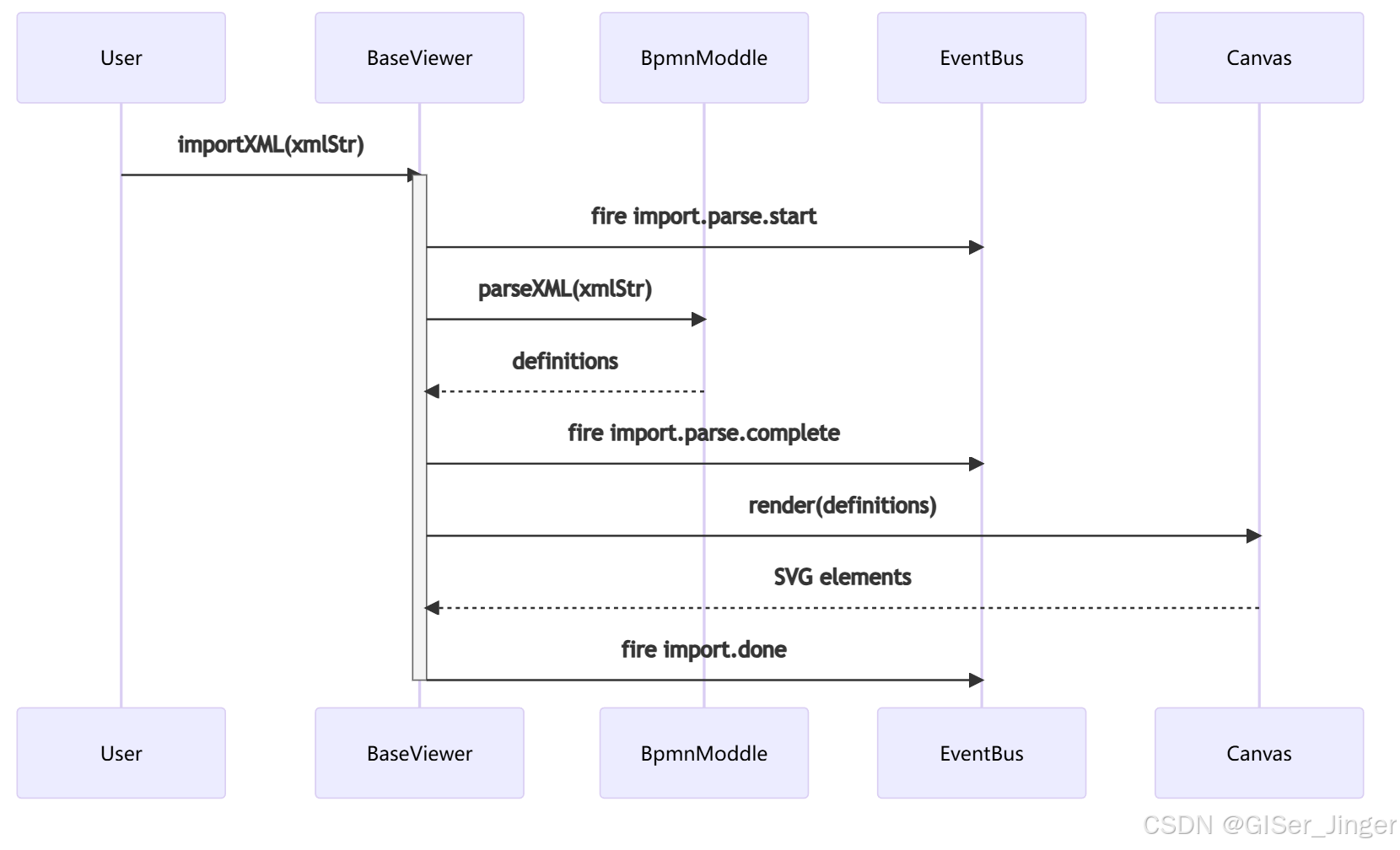

三、XML导入流程图

在这里插入图片描述
流程解析：

事件触发链：import.parse.start → import.parse.complete → import.done 三阶段事件
异步处理：parseXML()方法返回Promise实现异步解析（源码中为async/await实现）
渲染优化：Canvas模块采用批量渲染策略，减少DOM操作次数

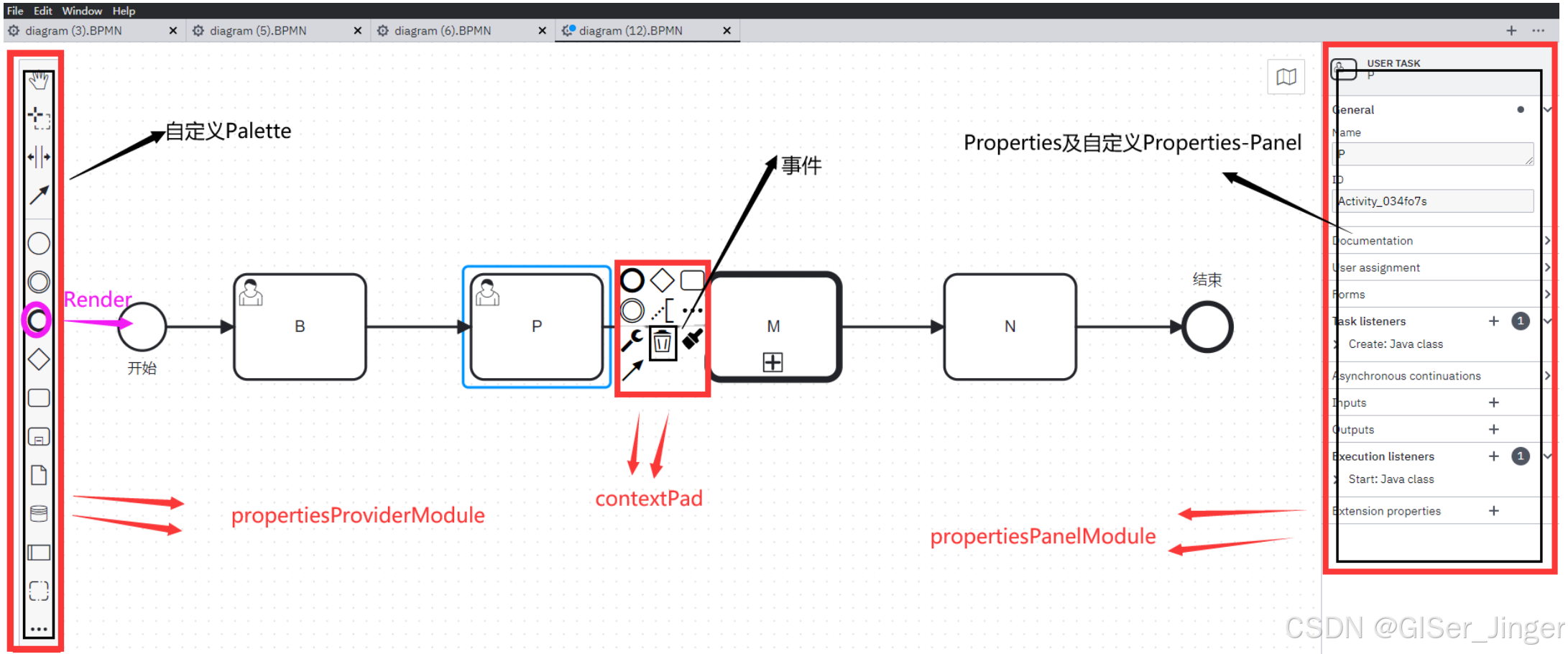

四、扩展机制示意图

扩展点说明：

模块注入：通过additionalModules数组添加自定义功能模块，例如：

new BaseViewer({
  additionalModules: [CustomPalette, EnhancedPropertiesPanel]
})

模型扩展：通过moddleExtensions支持自定义BPMN元素类型

const extensions = {
  flowable: require('flowable-bpmn-moddle/resources/flowable')
}

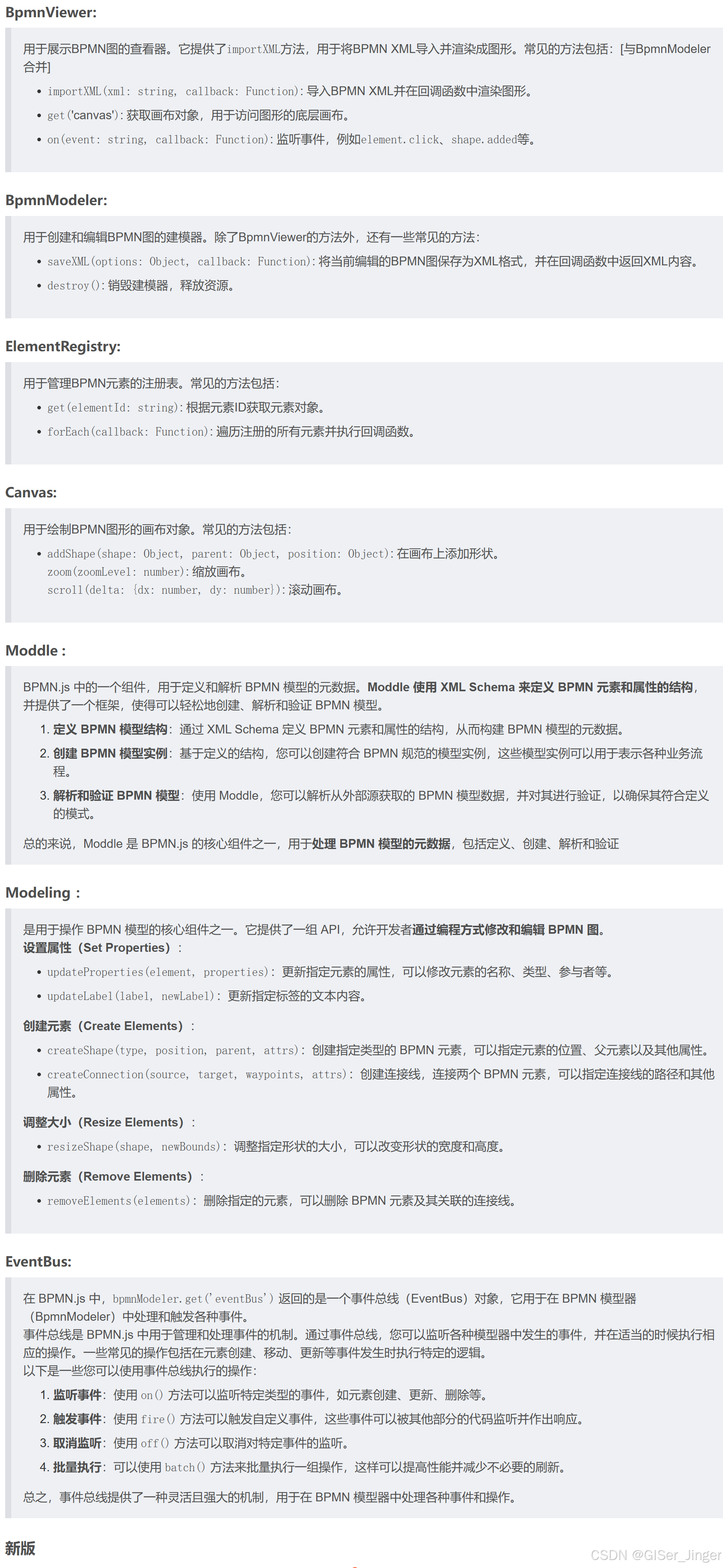

五、关键组件交互

组件协作：

ElementRegistry：维护ID与图形元素的映射关系，提供getElementById()等API
Canvas：管理画布缩放（zoom()）、视口定位（viewbox()）等基础操作
EventBus：支持200+种内置事件类型，包括element.hover、shape.added等交互事件

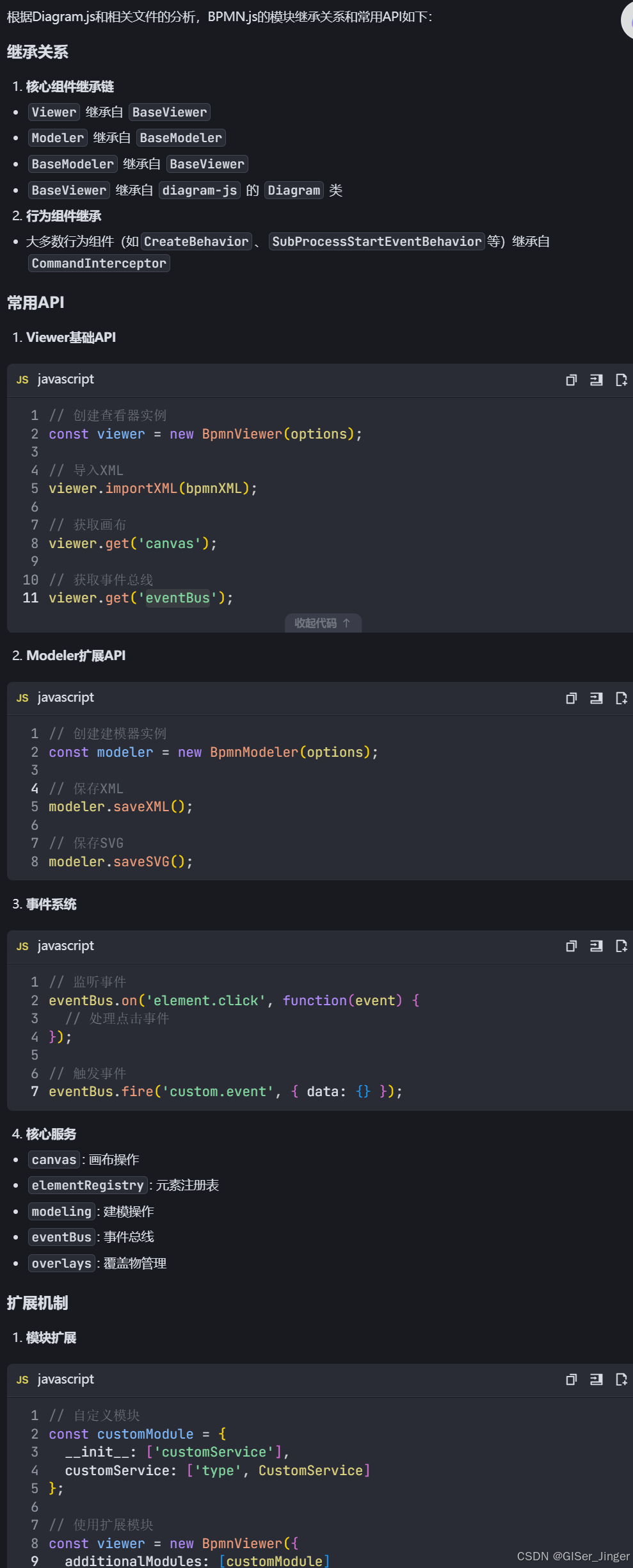

Modeler

基于您提供的架构分析及搜索结果，我将通过Mermaid语法绘制相关架构图与流程图，并结合源码实现细节进行说明：

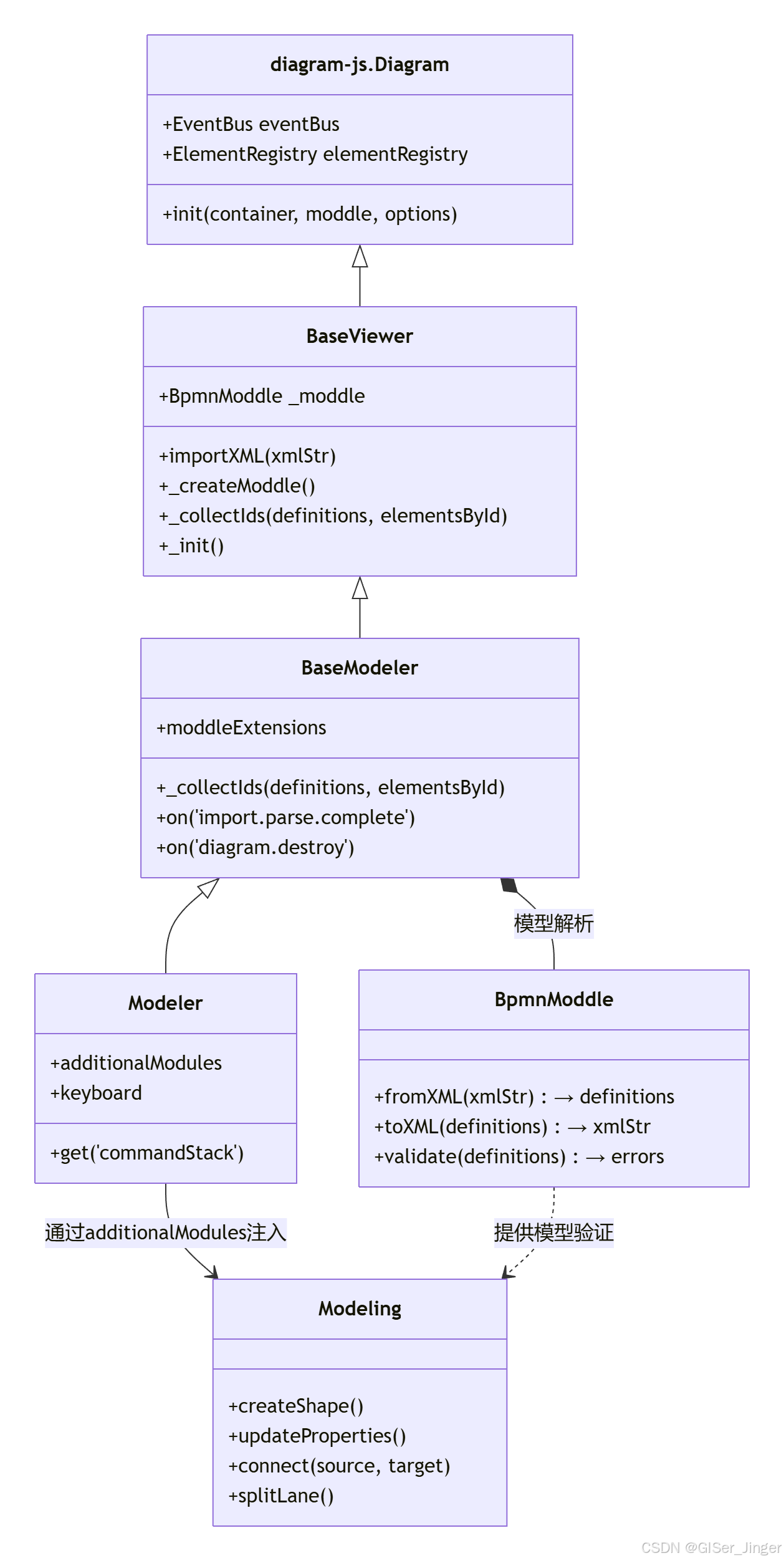

一、Modeler继承体系类图（结合源码实现）

在这里插入图片描述

类图解析：

继承链：Modeler → BaseModeler → BaseViewer → Diagram，BaseModeler通过事件监听实现ID管理
ID管理机制：_collectIds方法通过遍历definitions对象收集元素ID，维护在moddle.ids集合中
BpmnModdle核心：集成moddle-xml实现XML双向转换，验证逻辑基于BPMN 2.0 XSD规范

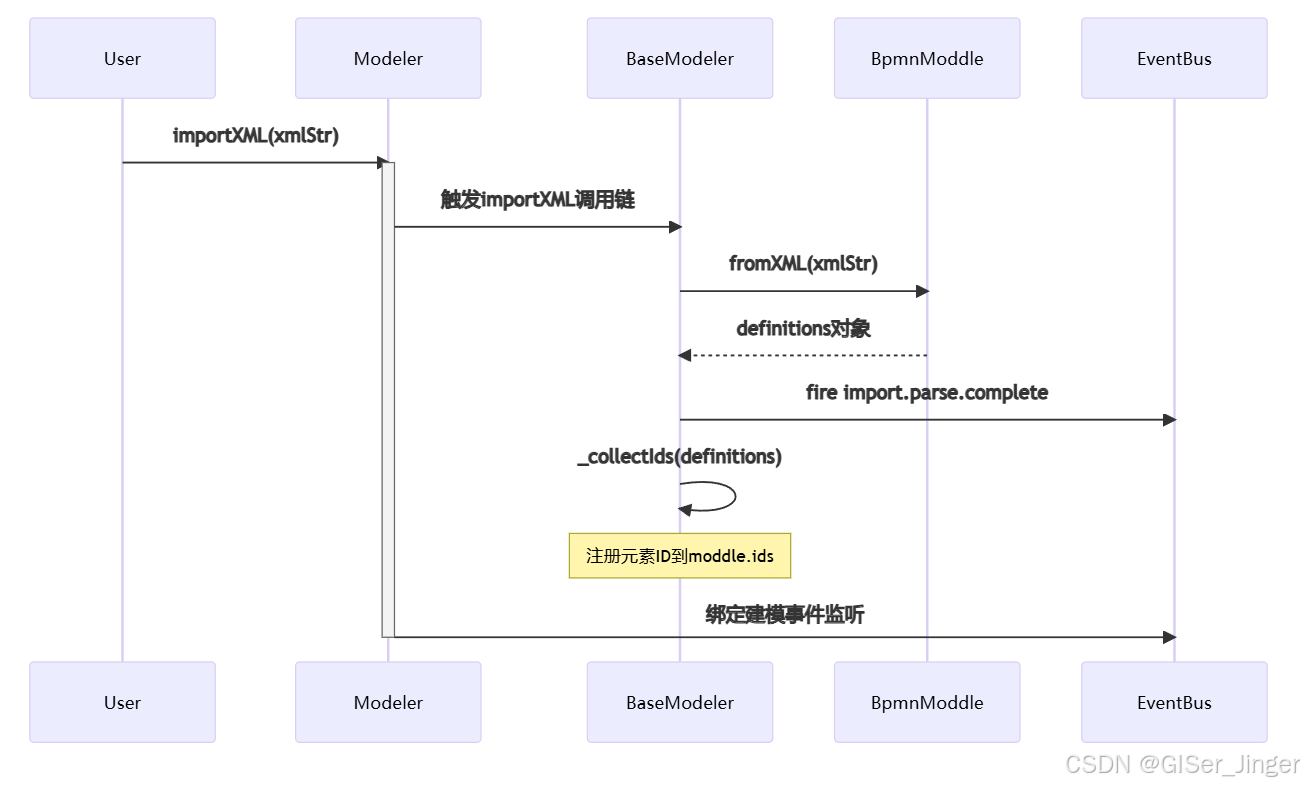

二、XML导入流程图（协同工作流程）

在这里插入图片描述

流程解析：

解析阶段：BaseViewer调用BpmnModdle完成XML→对象转换，触发import.parse.complete事件
ID收集：通过遍历definitions对象的flowElements和artifacts属性收集所有元素ID
内存管理：销毁画布时通过diagram.destroy事件调用moddle.ids.clear()清理缓存

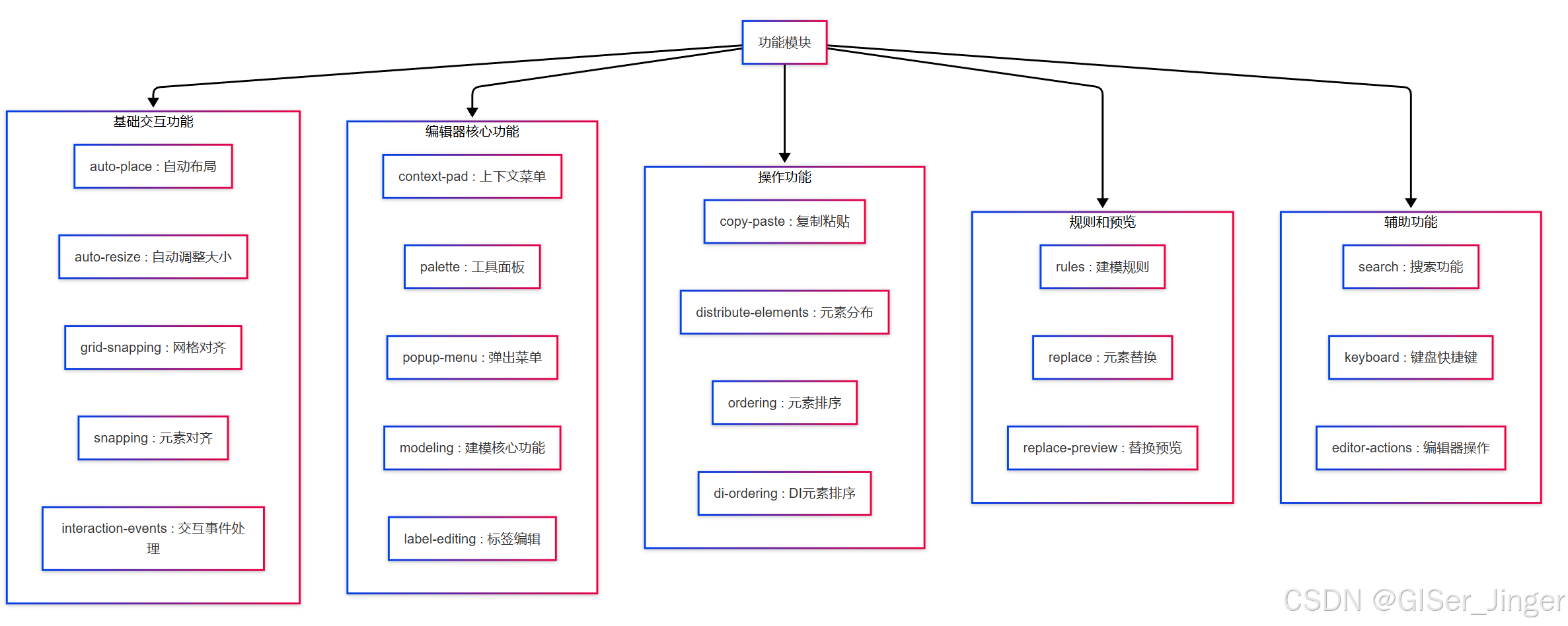

三、Modeling模块功能架构图

模块解析：

基础建模：通过CommandStack执行shape.create、connection.create等命令
泳道操作：使用lane.add命令添加泳道，lane.resize调整尺寸
协作图转换：通过modeling.updateProperties修改process的isExecutable属性触发转换

Moddle

`BpmnModdle验证流程`

验证机制：

XSD校验：基于resources/bpmn/xsd/BPMN20.xsd进行结构验证
扩展验证：通过moddleExtensions参数注入自定义校验规则

关键源码引用说明

ID收集实现：BaseModeler在_collectIds方法中递归遍历definitions对象

BaseModeler.prototype._collectIds = function(definitions, elementsById) {
  this.get('moddle').ids.clear();
  forEach(elementsById, function(element, id) {
    this.get('moddle').ids.claim(id, element);
  }, this);
};

泳道分割逻辑：SplitLaneHandler通过计算泳道坐标实现分割

SplitLaneHandler.prototype.execute = function(context) {
  const laneShape = context.laneShape,
        newLaneCount = context.newLaneCount;

  const newLanes = [];
  for (let i = 0; i < newLaneCount; i++) {
    newLanes.push(this.createLane(laneShape, i));
  }
  this.respaceLanes(newLanes);
};
