自制蓝牙音响教程

自制蓝牙音响教程

前言

相信有很多人都对蓝牙音响感兴趣，本文就教大家从头开始制作一个便携型的蓝牙音响，易上手，成本低，成功率高！！！

---

一、物资准备

在制造蓝牙音响前，首先要查资料，看看需要什么芯片，什么器件，弄清楚了这些，后续才能设计出合理的原理图以及电路板。

1.蓝牙音频模块

我们需要一个蓝牙音频模块来接受手机蓝牙发出的音频信号，淘宝上有很多种音频模块，我选择的是一款蓝牙5.0立体声双声道模块，在复杂干扰的环境中信号依旧传输稳定，听歌更顺畅。而且体积小（便于设计），价格美丽！

2.功率放大模块

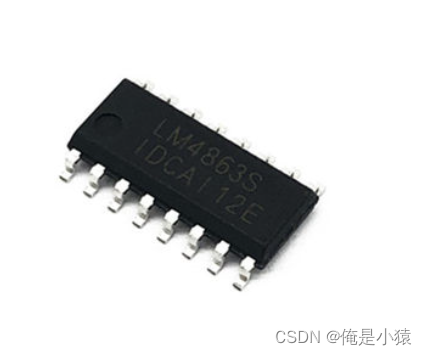

有了蓝牙音频模块接收到音频信号之后，我们还需要功率放大模块来放大音频信号，经过我几个小时的挑选，我发现网上有许多单声道的，一个芯片只能驱动一个扬声器，所以就得用两个芯片。最终我发现了LM4863，它是一款双声道音频功率放大器芯片，一个芯片即可驱动两个扬声器，用它来设计电路会让电路更加简洁。（大约2元钱一个）

二、电路图

1.原理图

这是根据LM4863设计的原理图，里面包含了蓝牙模块插口、蓝牙状态指示灯、USB供电接口……

2.3D图

三、成品效果

自制蓝牙音响

总结

以上就是自制蓝牙音响的教程了，欢迎大家上手做一个属于自己的蓝牙音响。之前每次电子设计都没有一次成功过，这次蓝牙音响居然一次成功了，我真的是太感动啦……
