程序流程图 分别用N-S图和PAD图、伪码表示。n阶乘（软件工程）

最新推荐文章于 2025-04-11 18:40:35 发布
最新推荐文章于 2025-04-11 18:40:35 发布
阅读量1.9w 收藏 166
点赞数 30
文章标签： 系统序列图 软件工程师
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_55901666/article/details/121347210
版权

例题：某程序流程图如右图所示，请分别用 N-S图和PAD图表示。
在这里插入图片描述

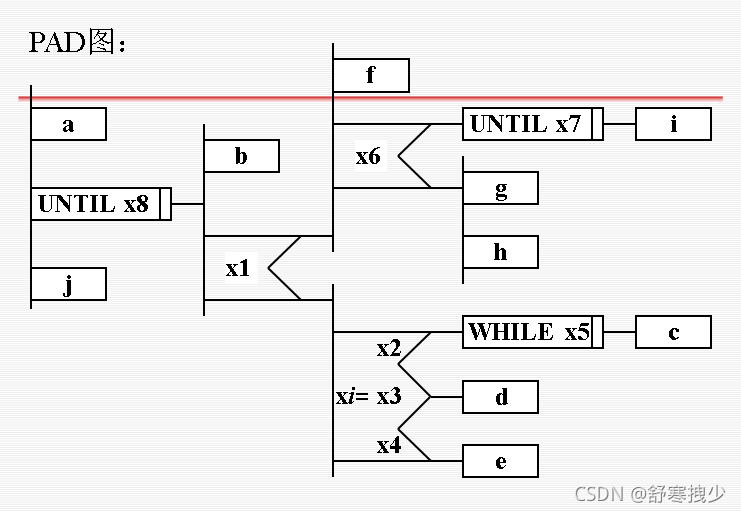

PAD图：
在这里插入图片描述

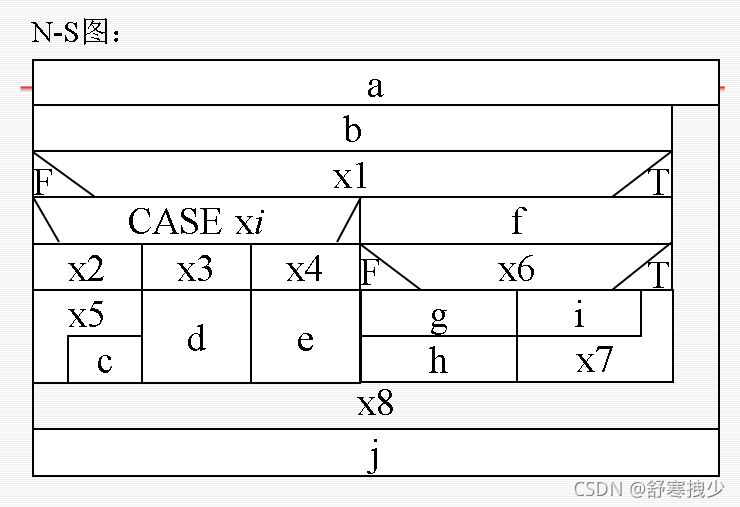

N-S：盒图
在这里插入图片描述

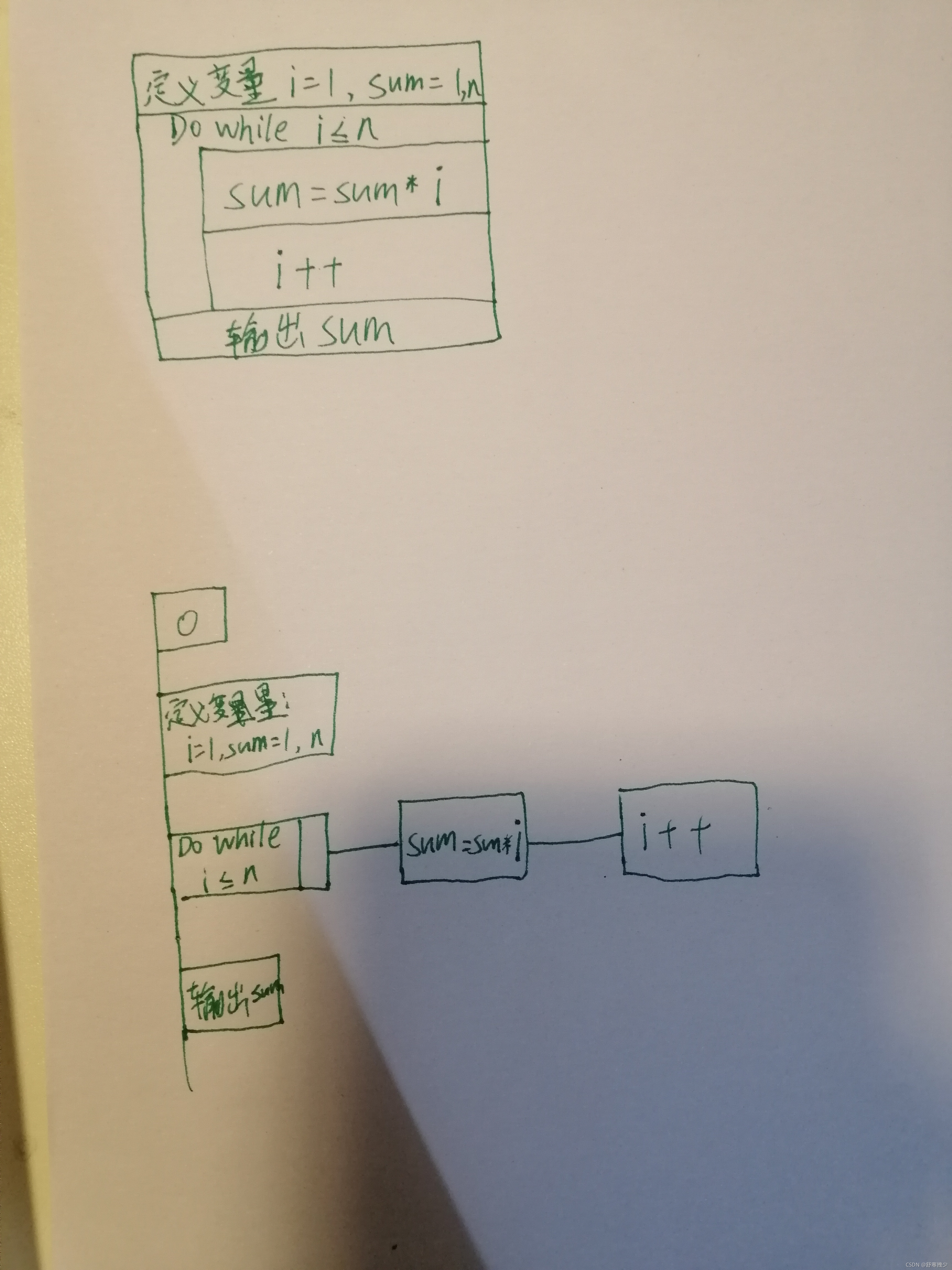

2.计算n阶乘的程序N-S图，PAD图
在这里插入图片描述

N-S图、PAD图（例题）
