N-S图、PAD图（例题）

（做完这些N-S图、PAD图例题，这两个图也基本就掌握了）

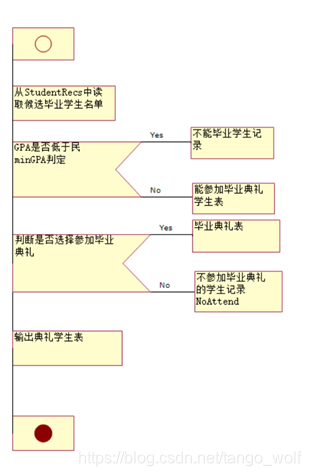

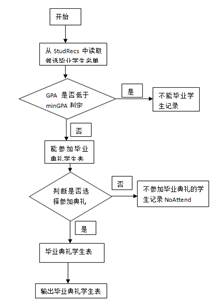

1、记录StudentRecord给出即将大学毕业的学生的姓名和平均分（GPA）。我们的目的是建立一个参加毕业典礼的学生表。候选毕业的学生表从文件”StudRecs”读入。因为学校规定：GPA低于minGPA的学生不能毕业，因此那些平均分低于minGPA的学生不参加毕业典礼。另外，记录那些选择不参加毕业典礼的学生名单，将名单保存至文件”NoAttend”中，按每行一个学生姓名保存。删除这些选择不参加毕业典礼的学生，最终生成参加毕业典礼的学生表。


2、画出下列程序流程图对应的盒图、PAD图。



3、根据伪码画出盒图、PAD图。
GET(a[1],a[2],…a[10])
max=a[1];
