第六章：详细设计

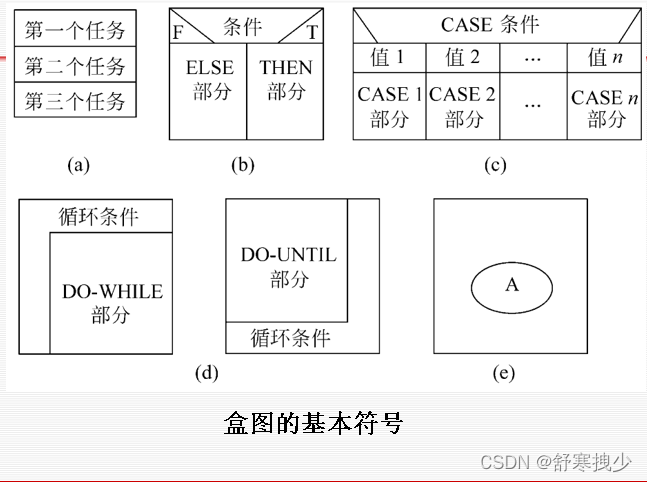

盒图

在这里插入图片描述

PAD图

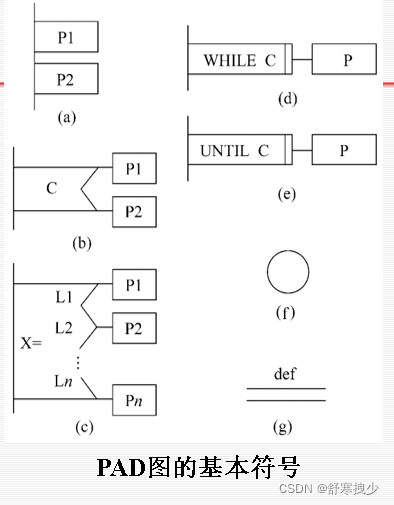

PAD图即：问题分析图。使用表示结构化控制结构的PAD符号设计出来的程序必然是结构化程序。

PAD图所描绘的程序结构十分清晰。PAD图表现程序逻辑易读、易懂、易记。

在这里插入图片描述

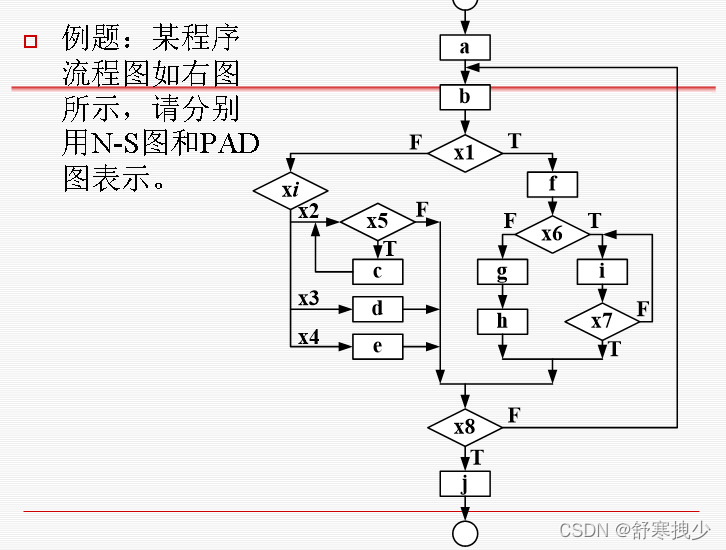

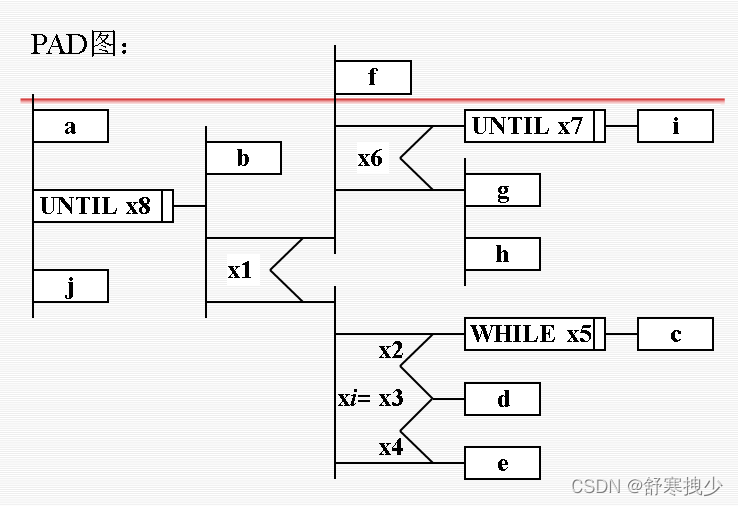

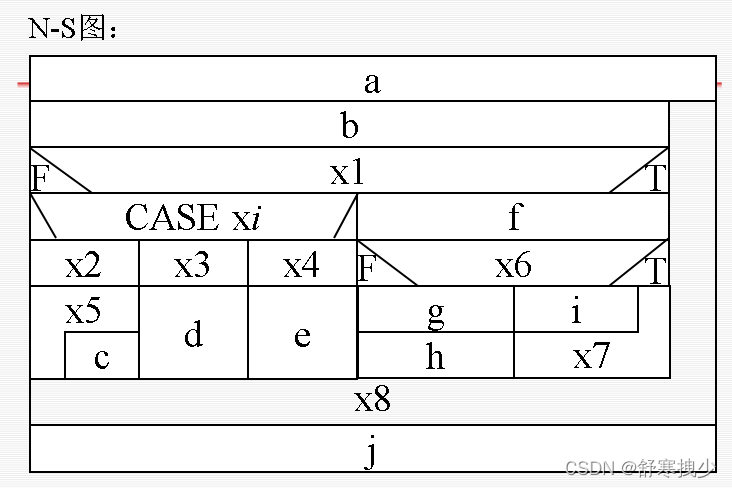

例题：

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

过程设计语言（PDL）

PDL过程设计语言也称为伪码
