一：矩阵键盘介绍
轻触按键是按键产品下属的一款分类产品，它其实相当于是一种电子开关，只要轻轻的按下按键就可以是开关接通，松开时是开关就断开连接，实现原理主要是通过轻触按键内部的金属弹片受力弹动来实现接通和断开的
矩阵键盘是单片机外部设备中所使用的排布类似于矩阵的键盘组。在键盘中按键数量较多时，为了减少I/O口的占用，通常将按键排列成矩阵形式。在矩阵式键盘中，每条水平线和垂直线在交叉处不直接连通，而是通过一个按键加以连接。这样，一个端口（如P1口）就可以构成4*4=16个按键，比之直接将端口线用于键盘多出了一倍，而且线数越多，区别越明显，比如再多加一条线就可以构成20键的键盘，而直接用端口线则只能多出一键（9键）。由此可见，在需要的键数比较多时，采用矩阵法来做键盘是合理的。在本设计中通过矩阵键盘来实现对信号的输入。其电路原理图如下图所示（以4*4矩阵键盘为例，如果是3*3矩阵键盘，则电路位3行3列按键即可）

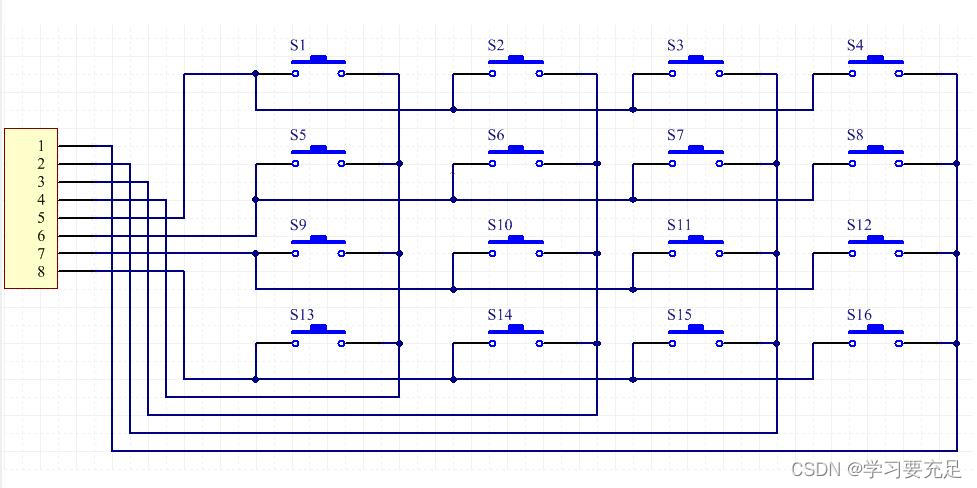

二：矩阵电路原理图设计
三：矩阵键盘模块特点
在单片机按键使用过程中，当键盘中按键数量较多时，为了减少单片机端口的占用，通常将按键排列成矩阵。也就是只需要8个IO口，就可以拥有16个按键的功能
（1）体积小；
（2）节省空间；
（3）使用方便；
（4）共计16按键；
（5）单片机外扩键盘的上佳选择
四：4X4矩阵键盘模块实物图

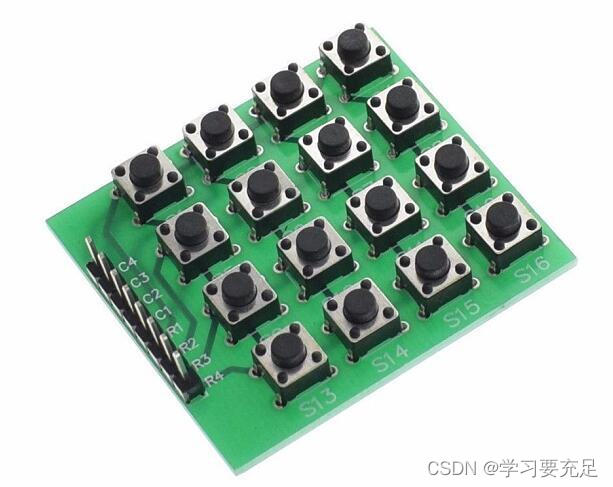

4X4矩阵键盘模块实物图，如下图所示

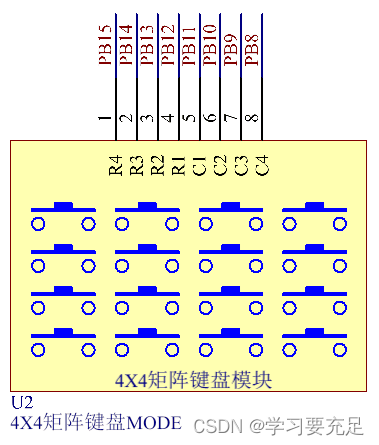

五：4X4矩阵键盘模块电路原理图设计

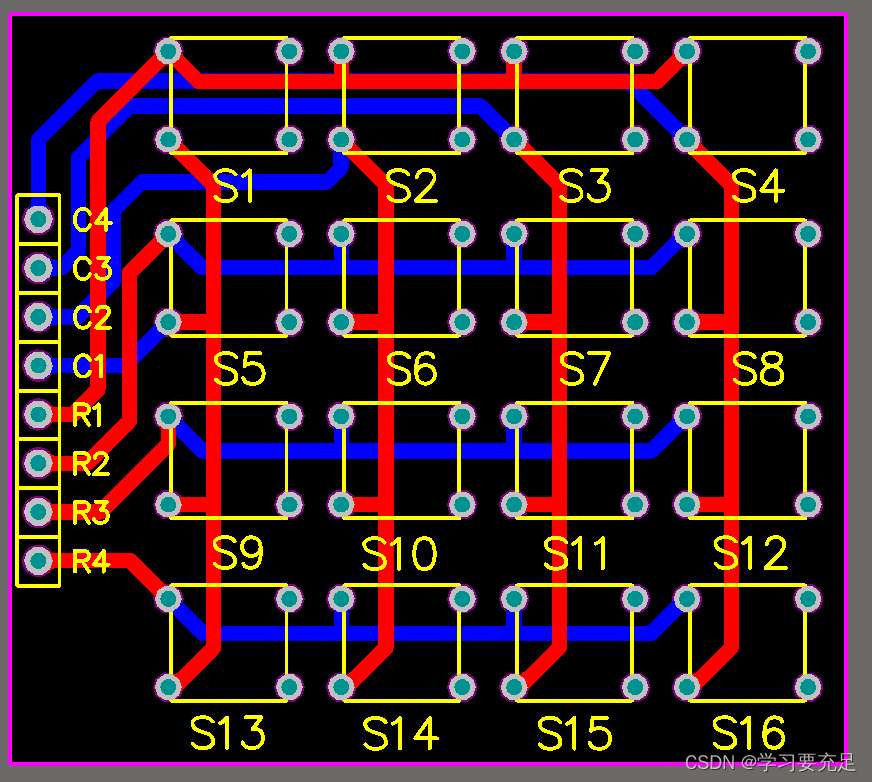

六：4X4矩阵键盘模块电路PCB图设计
