【STM32】 4脚按键

已于 2022-11-18 12:08:00 修改
阅读量2.4w 收藏 134
点赞数 33
分类专栏： STM32开发 文章标签： stm32 arm 单片机
于 2022-06-04 00:51:43 首次发布
版权声明：本文为博主原创文章，遵循 CC 4.0 BY-SA 版权协议，转载请附上原文出处链接和本声明。
本文链接：https://blog.csdn.net/m0_56051805/article/details/125117961
版权

目录

一：按键说明

二：4脚按键原理图封装

三：4脚按键PCB封装

四：4脚按键实物图+2脚按键实物图

一：按键说明

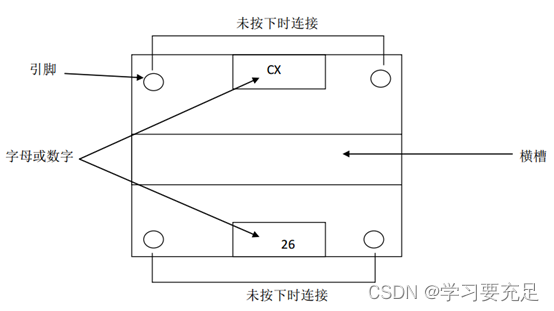

这种开关不能够自锁，但是，每当按下去一次，信号就发生一次跳变。底部
可以表示为

未按下时只有两组引脚连接，按下之后，四个引脚连接在一起。为保证准确，
建议在使用前用万用表的“二极管、电阻、蜂鸣档” 测量各个引脚的导通性。

一般4脚按键在使用时，使用按键对角线的两个引脚。

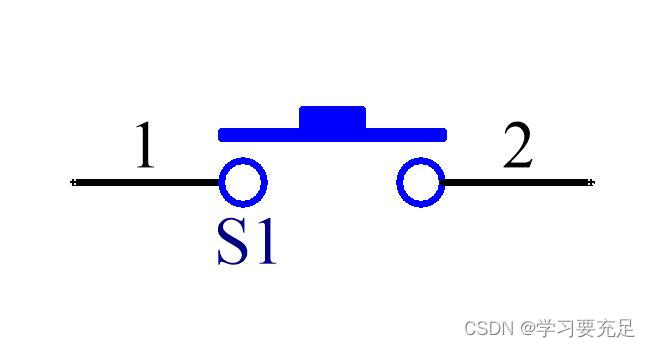

二：4脚按键原理图封装

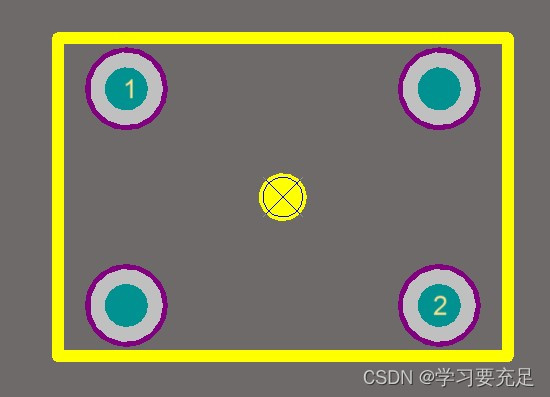

三：4脚按键PCB封装

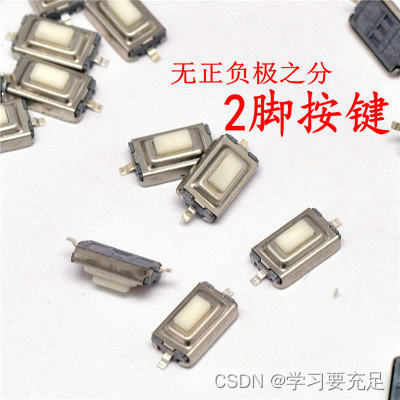

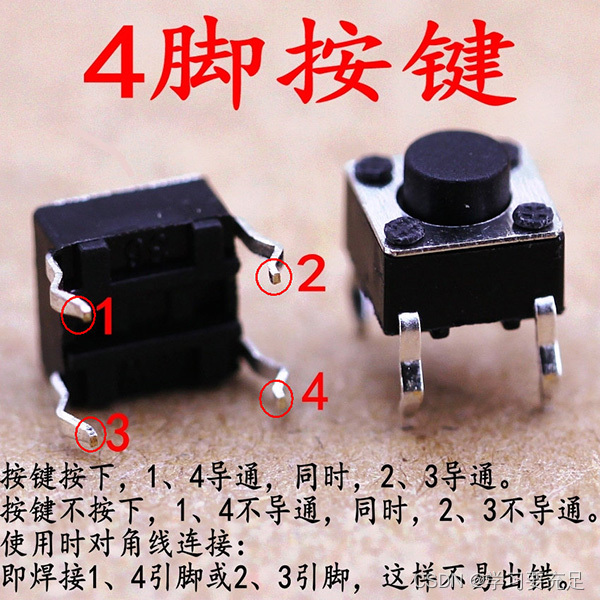

四：4脚按键实物图+2脚按键实物图
