鸿蒙ArkUI-X 跨平台通信：从入土到复活

准备

这里只对 Android 侧进行了实现，iOS 侧因为没有实体机的原因，先放一放，原理都一样，代码也差不多。

官方在 Android 侧提供了一个抽象类BridgePlugin，我们需要继承它实现一些方法来进行通信。在 ArkUI-X 侧同样提供了'@arkui-x.bridge包来进行通信。

ArkUI-X 侧 Bridge

先看下ArkUI-X 侧提供的方案，官方文档在这里 @arkui-x.bridge.d.ts (平台桥接)。
在官方提供的场景示例中中，是在页面(也就是被@Entry装饰的类)中创建的，但是在实践中发现不能正常运行，会创建 Bridge 对象时会报错

Error message: Cannot read property createBridge of undefined

指向了private bridgeImpl = bridge.createBridge('Bridge');这一行代码，向官方提交了 issue，在其帮助下，将创建 Bridge 对象的代码放在了另外的 ets 文件中可以正常运行。

创建 Bridge

先导包 import Bridge from '@arkui-x.bridge';
再创建 bridgeObj: BridgeObject = Bridge.createBridge('Bridge');
需要注意的是，这里传入的参数值需要和 native 侧一致，否则无法调用。

Android 侧 BridgePlugin

看先 Android 侧提供的方案，官方文档在这里 BridgePlugin (平台桥接) 。
暴露的 api 也不多，包括构造方法、callMethod、sendMessage，两个回调监听：setMessageListener和setMethodResultListener。

创建 BridgePlugin

一般来讲，我们会自己写个类继承BridgePlugin来进行操作

public class ArkUIBridge extends BridgePlugin{
    private final String TAG = "ArkUIBridge";
    public ArkUIBridge(Context context, String bridgeName, int instanceId) {
        super(context, bridgeName, instanceId);
    }
}

注意这里的bridgeName参数，传入的值必须与 ArkUI-X 侧一致，至于 instanceId 则是StageActivity这个用来展示 ArkUI-X 内容的容器提供的方法，其实也就是调用的InstanceIdGenerator.getAndIncrement()，具体实现如下

package ohos.stage.ability.adapter;

import java.util.concurrent.atomic.AtomicInteger;

public final class InstanceIdGenerator {
    private static final AtomicInteger ID_GENERATOR = new AtomicInteger(1);

    public InstanceIdGenerator() {
    }

    public static int getAndIncrement() {
        return ID_GENERATOR.getAndIncrement();
    }

    public static int get() {
        return ID_GENERATOR.get();
    }
}

我们可以在其他位置调用InstanceIdGenerator.get()来获取到 id。但需要注意，每次创建 ArkUI-X 产物的容器页面也就是StageActivity时，该 id 都会自增，如果 id 无法对应则无法互相通信

ArkUI侧向Android侧传递数据

// xxx.ets
bridgeImpl.sendMessage('text').then((res)=>{
    // 监听Android侧的回执
    console.log('response: ' + res);
}).catch((err) => {
    console.log('error: ' + JSON.stringify(err));
});

在 Android 侧接收消息,在构造方法里面设置一下监听事件

//ArkUIBridge extends BridgePlugin
public ArkUIBridge(Context context, String bridgeName, int instanceId) {
    super(context, bridgeName, instanceId);
    setMessageListener(new IMessageListener() {
        @Override
        public Object onMessage(Object o) {
            Log.e(TAG,"onMessage-->" + o.toString());
            JSONObject result = new JSONObject();
            try {
                result.put("platform","Android");
                result.put("result_code",0);
            }catch (Exception e){
                e.printStackTrace();
            }
            return result.toString();
        }
        @Override
        public void onMessageResponse(Object o) {
            Log.e(TAG,"onMessageResponse-->" + o.toString());
        }
    });
}

Android侧向ArkUI-X侧传递数据

方式都一样，需要在 ArkUI-X 侧设置一下监听事件

this.bridge = Bridge.createBridge('BridgeCommon');
this.bridge!.setMessageListener((message: string) => {
if (message) {
  console.log(`receive message：${message}`);
  this.scanResult = message
}
return "ArkUI-X setMessageListener";
})

在 Android 侧，

ArkUIBridge extends BridgePlugin
public void sendMessageToArkUI(){
    JSONObject jsonObject = new JSONObject();
    try {
        jsonObject.put("code","0");
        jsonObject.put("msg","扫描结果");
        jsonObject.put("data","scan result from Android");

    }catch (Exception e){
        e.printStackTrace();
    }
    Log.e(TAG,"toScan before sendMessage" );
    sendMessage(jsonObject.toString());

}

需要注意的是，在 Android 中调用 sendMessage 方法是没有返回值的，ArkUI-X 侧收到消息后的返回值是在setMessageListener的onMessageResponse回调中接收的。

ArkUI-X 侧调用 Android 侧的方法

在 ArkUI-X 中

  async getAppVersion(): Promise<string> {
    this.initBridge();//创建 bridge 对象
    let params:Record<string,Bridge.Parameter> ={
      "name":"xuan",
      "age":18
    }
    let result = await this.bridge!.callMethod('getAppVersion',params);
    console.log('getAppVersion返回值：' + result)
    return result!.toString();
  }

在 Android

public String getAppVersion(JSONObject params){
    Log.e(TAG,"getAppVersion from arkui-x，params--> "  );
    if(params == null){
        Log.e(TAG,"is null");
    }else{
        Log.e(TAG,params.toString());
    }
    JSONObject jsonObject = new JSONObject();
    try {
        jsonObject.put("version",BuildConfig.VERSION_NAME);
        jsonObject.put("buildVersion","getAppVersion(Object params)");

    }catch (Exception e){
        e.printStackTrace();
    }

    return jsonObject.toString();
}

需要注意的是，两侧都不支持方法重载，在 Android 侧是通过 HashMap 保存的在 BridgePlugin 中的方法并且是以方法名为 key，java.lang.reflect.Method为值。在 Android 侧的方法会被自动注册，不需要我们调用代码注册。

Android 侧调用 ArkUI-X 侧 的方法

在 ArkUI-X 中，需要自己调用registerMethod方法来注册供 native 调用的方法。

//方法声明
getString(parameters?: Record<string,Bridge.Message>):Bridge.ResultValue {
    console.log(`----调用 getString：parameters-->${JSON.stringify(parameters)}`);
return 'call js getString success';
}
//注册方法
this.bridge!.registerMethod({name:"getString",method:this.getString})

在 Android 侧

JSONObject params = new JSONObject();
try {
    params.put("name","xuan");
    params.put("age",18);
}catch (Exception e){
    e.printStackTrace();
}
Object[] paramObject = {params};
MethodData methodData = new MethodData("getString", paramObject);
callMethod(methodData);

同样的，Android 调用 ArkUI 的方法并没有返回值，需要在setMethodResultListener的onSuccess方法中获取

//设置调用 ArkUI-X 方法的结果回调
setMethodResultListener(new IMethodResult() {
    @Override
    public void onSuccess(Object o) {
        Log.e(TAG,"IMethodResult#onSuccess-->" +o.toString());
    }

    @Override
    public void onError(String s, int i, String s1) {

    }

    @Override
    public void onMethodCancel(String s) {

    }
});

注意事项

BridgePlugin 中提供给 ArkUI-X 调用的方法不支持方法重载

原因上面也说了，是因为保存的时候是用方法名作为 key 保存在 HashMap 中的，重载也没用，虽然写了不报错，但结果不保证。也看一下为啥 Android 不用自己写代码注册供 ArkUI-X调用的方法。
在ohos.ace.adapter.capability.bridge.BridgePlugin这个类中，重点关注HashMap<String, Method> methodsMap_这个成员变量和这几个方法：

• protected Object jsCallMethod(Object object, MethodData methodData)
• private Method findMethod(String methodName)
• private void registerMethod(String methodName, Method methods)

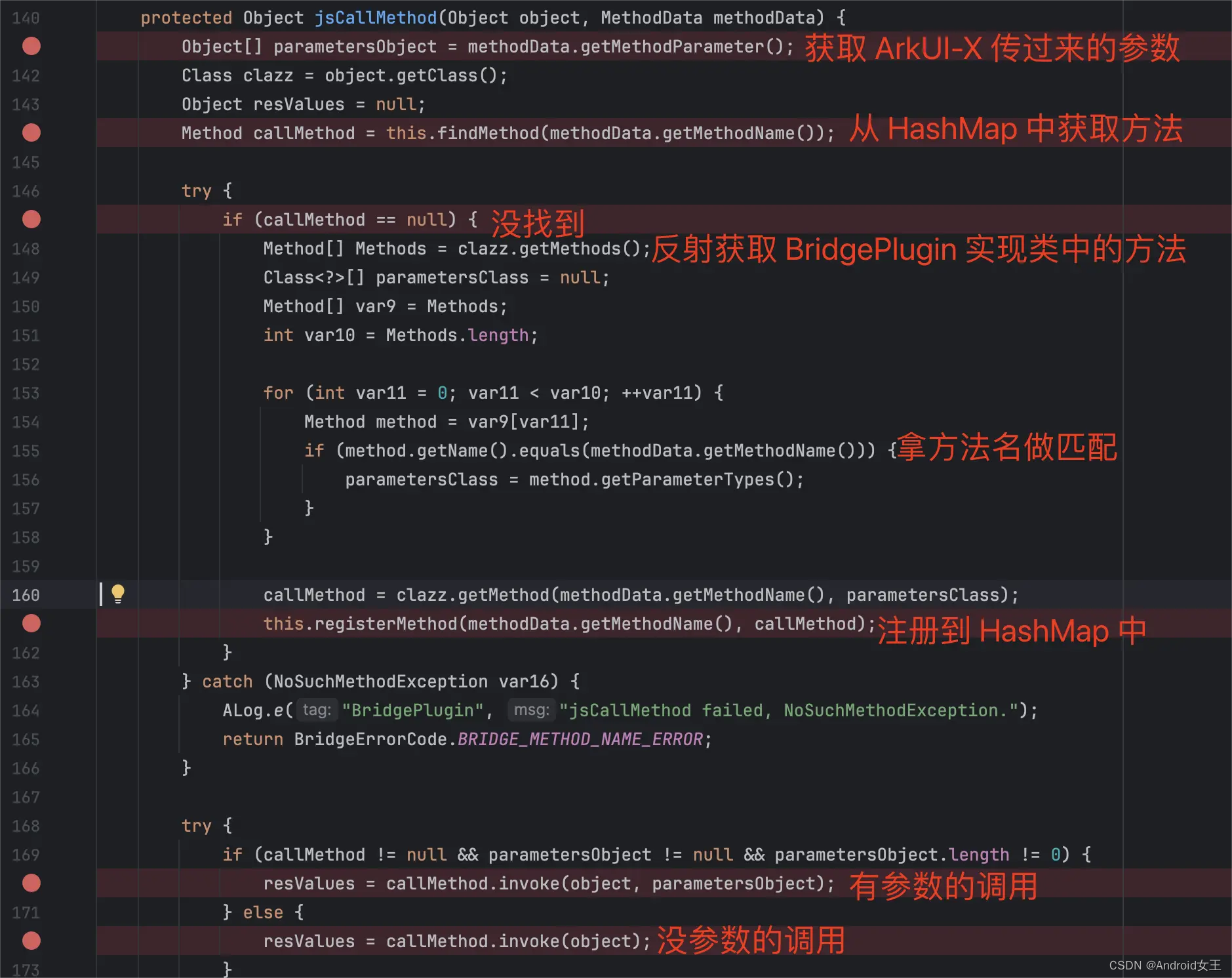

当 ArkUI-X 调用 Android 方法时，首先调用的是jsCallMethod，在jsCallMethod中首先调用findMethod方法从methodsMap_中获取对应的方法，找了则直接调用。没找到则反射获取 BridgePlugin 实现类中的方法，然后使用方法名做匹配，找到对应的方法。到这里也就解释了为啥不支持方法重载。也解释了为啥方法参数对应不上会有异常。
cpp 的源码在 gitee.com/arkui-x/ark…
Java 源码在 gitee.com/arkui-x/ark…

参数类型对应关系

Arkui-X 中callMethod是这么声明的

callMethod(methodName: string, parameters?: Record<string, Parameter>):
callMethod(methodName: string, ...parameters: Array<any>): Promise<ResultValue>;

sendMessage是这么声明的

sendMessage(message: Message, callback: AsyncCallback<Response>): void;
sendMessage(message: Message): Promise<Response>;

type S = number | boolean | string | null;
type T = S | Array<number> | Array<boolean> | Array<string>;
type Message = T | Record<string, T>;
type Parameter = Message;
type Response = Message;
type ResultValue = T | Map<string, T>;

在 Android 中sendMessage

public void sendMessage(Object data){}

callMethod

public void callMethod(MethodData methodData)

而 MethodData 只有两个成员变量

public class MethodData {
    private String methodName_;
    private Object[] Parameters_;

    public MethodData(String methodName, Object[] parameter) {
        this.methodName_ = methodName;
        this.Parameters_ = parameter;
    }

    public String getMethodName() {
        return this.methodName_;
    }

    public Object[] getMethodParameter() {
        return this.Parameters_;
    }
}

那么在使用的时候可以这样:

ArkUI-X主动调用 Android

在 ArkUI-X 中调用

let params:Record<string,Bridge.Parameter> ={
  "name":"xuan",
  "age":18
}
let result = await this.bridge!.callMethod('getAppVersion',params);

在 Android 端对应参数类型

public String getAppVersion(JSONObject params){
}

Android 主动调用 ArkUI-X

在 Android 中调用

JSONObject params = new JSONObject();
try {
    params.put("name","xuan");
    params.put("age",18);
}catch (Exception e){
    e.printStackTrace();
}
Object[] paramObject = {params};
MethodData methodData = new MethodData("getString", paramObject);
callMethod(methodData);

在 ArkUI-X 中对应类型

getString(parameters?: Record<string,Bridge.Message>):Bridge.ResultValue {
console.log(`----调用 getString：parameters-->${JSON.stringify(parameters)}`);
return 'call js getString success';
}

BrigePlugin的bridgeType_

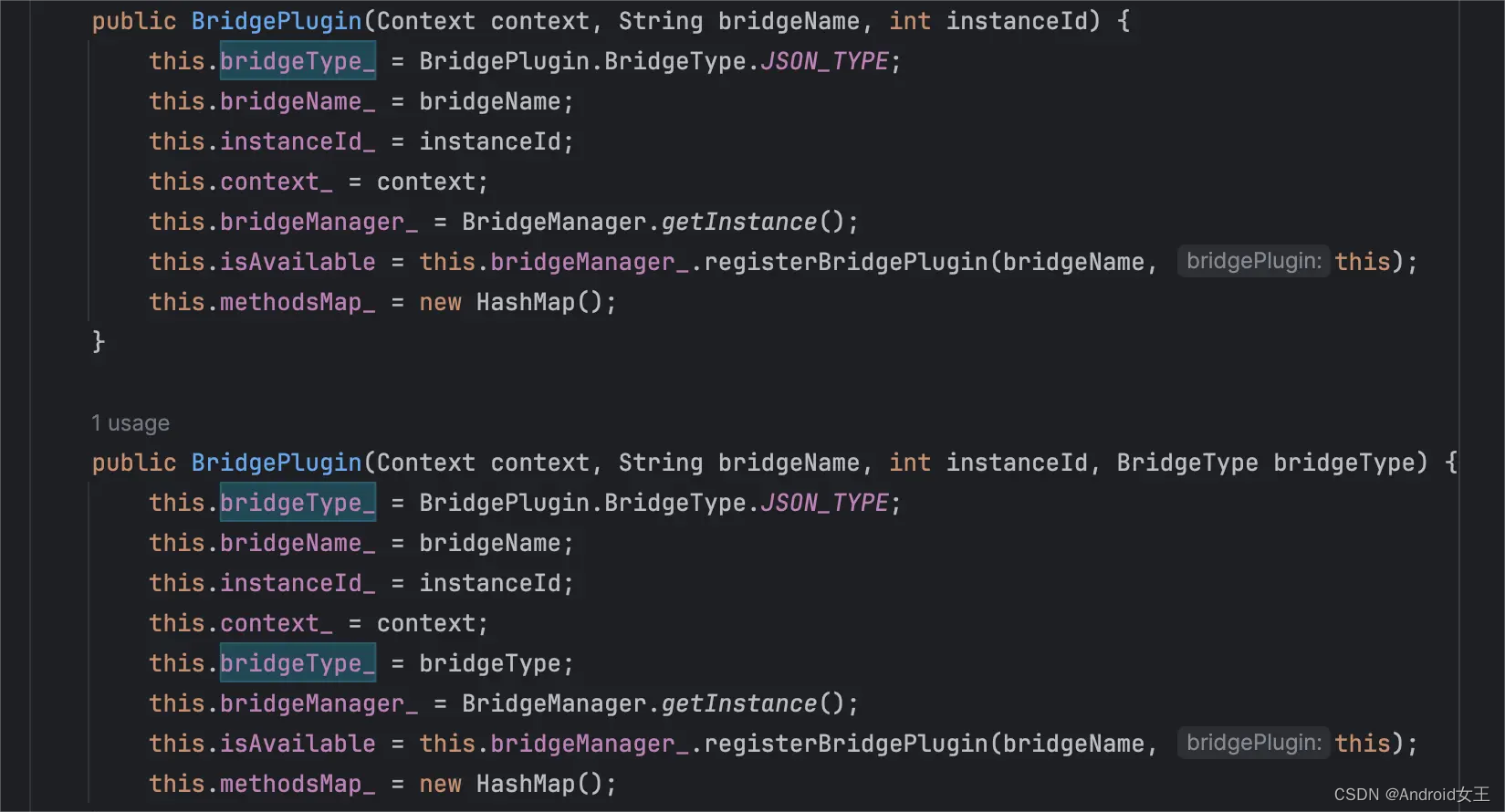

BrigePlugin提供了一个可以指定bridgeType_的构造方法，

如果我们不指定类型的话，默认就是 BridgeType.JSON_TYPE，传一些非二进制的数据。但假如我们需要穿一些二进制数据，比如图片、音视频数据等，可以指定为BridgeType.BINARY_TYPE。

---
