操作系统——段页式内存管理、Linux内存管理

前言

紧跟着上一篇文章，讲完段式和页式内存管理后，本文来说明段页式内存管理和Linux下内存管理。
上篇文章：【点此查看】

段页式内存管理

内存分段和内存分页并不是对立的，它们是可以组合起来在同一个系统中使用的，那么组合起来后，通常称为段页式内存管理。

段页式内存管理实现的方式：

1. 先将程序划分为多个有逻辑意义的段，也就是前面提到的分段机制；
2. 接着再把每个段划分为多个页，也就是对分段划分出来的连续空间，再划分固定大小的页；

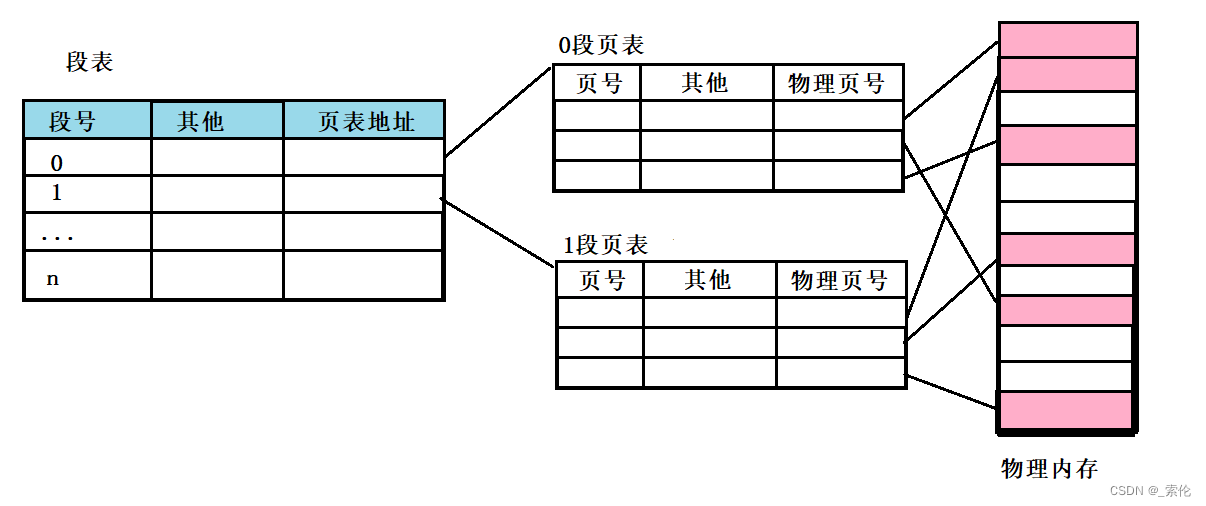

用于段页式地址变换的数据结构是每一个程序一张段表，每个段又建立一张页表，段表中的地址是页表的起始地址，而页表中的地址则为某页的物理页号，如图所示：

段页式地址变换中要得到物理地址须经过三次内存访问：

1. 访问段表，得到页表起始地址；
2. 访问页表，得到物理页号；
3. 将物理页号与页内位移组合，得到物理地址。

可用软、硬件相结合的方法实现段页式地址变换，这样虽然增加了硬件成本和系统开销，但提高了内存的利用率。

Linux内存管理

Linux 内存主要采用的是页式内存管理，但同时也不可避免地涉及了段机制。

Linux 系统中的每个段都是从 0 地址开始的整个 4GB 虚拟空间（32 位环境下），也就是所有的段的起始地址都是一样的。这意味着，Linux 系统中的代码，包括操作系统本身的代码和应用程序代码，所面对的地址空间都是线性地址空间（虚拟地址），这种做法相当于屏蔽了处理器中的逻辑地址概念，段只被用于访问控制和内存保护。

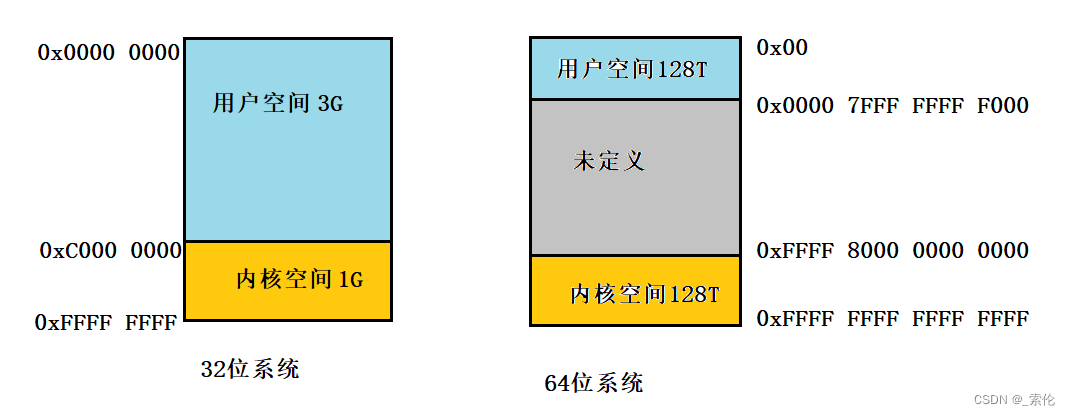

内存分布简图

在Linux操作系统中，虚拟地址空间的内部又被分为内核空间和用户空间两部分，不同位数的系统，地址空间的范围也不同。

内核空间与用户空间的区别

1. 进程在用户态时，只能访问用户空间内存；
2. 只有进入内核态后，才可以访问内核空间的内存；

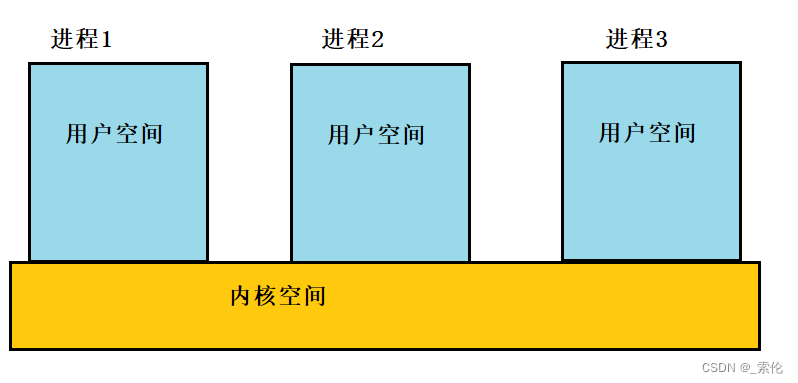

虽然每个进程都各自有独立的虚拟内存，但是每个虚拟内存中的内核地址，其实关联的都是相同的物理内存。这样，进程切换到内核态后，就可以很方便地访问内核空间内存。

虚拟空间划分情况

以32位系统为例：

1. 程序文件段（.text），包括二进制可执行代码；
2. 已初始化数据段（.data），包括静态常量；
3. 未初始化数据段（.bss），包括未初始化的静态变量；
4. 堆段，包括动态分配的内存，从低地址开始向上增长；
5. 文件映射段，包括动态库、共享内存等，从低地址开始向上增长（跟硬件和内核版本有关 (opens new window)）；
6. 栈段，包括局部变量和函数调用的上下文等。栈的大小是固定的，一般是 10MB。当然系统也提供了参数，以便我们自定义大小；

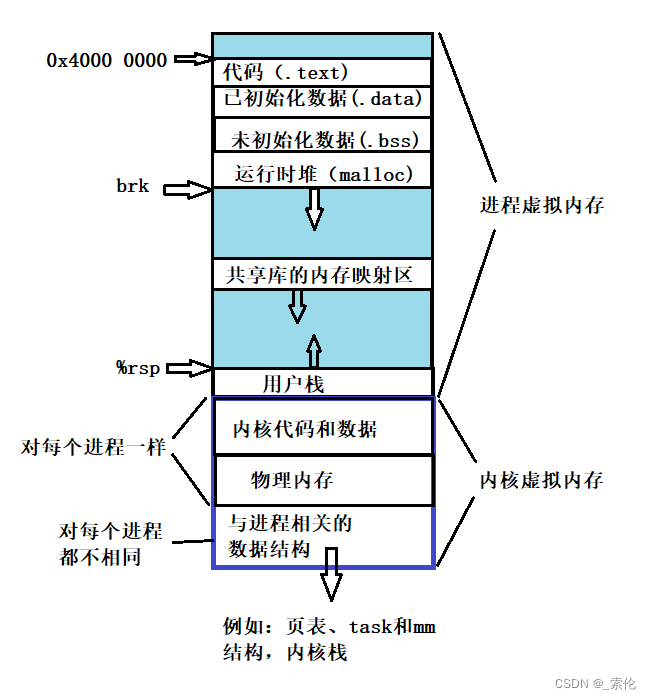

虚拟内存的内核数据结构图示

Linux将虚拟内存组织成一些区域（叫做段）的集合。一个区域（area)就是已经存在着的（已分配的）虚拟内存的连续篇片（chunk），这些页是以某种方式相关联的。

内核为系统中每一个进程维护一个单独的任务结构（源代码中的task_struct）。任务结构中的元素包含或者指向内核运行该进程所需要的所有信息（PID、指向用户栈的指针、可执行目标文件的名字，以及程序计数器）。

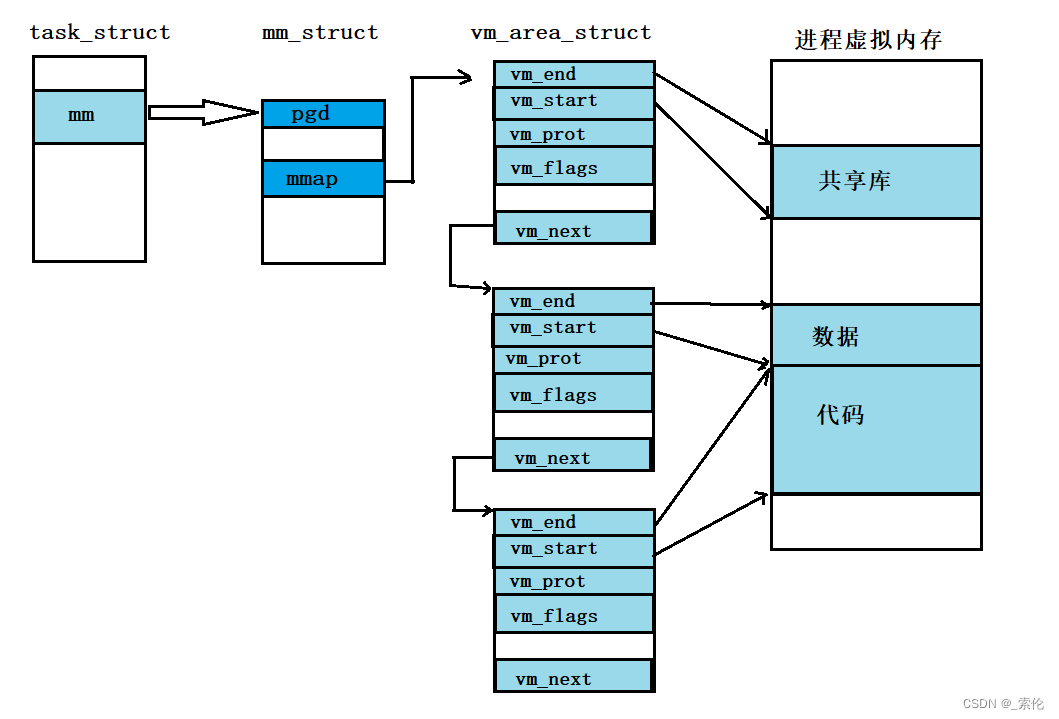

图示：

任务结构中的一个条目指向mm_struct，它描述了虚拟内存的当前状态。

其中pgd指向第一级页表（页全局目录）的基址，而mmap指向一个vm_area_structs（区域结构）的链表，其中每个vm_area_structs都描述了当前虚拟地址空间的一个区域。当内核运行这个进程时，就将pgd存放在CR3控制寄存器内。

一个区域的区域结构包含以下字段：

1. vm_start：指向这个区域的起始处。
2. vm_end：指向这个区域的结束处。
3. vm_prot：描述这个区域内包含的所有页的读写许可权限。
4. vm_flags：描述这个区域内的页面是与其他进程共享的，还是这个进程私有的（还是描述了一些其他信息）。
5. vm_next：指向链表中的下一个区域结构。

待续。。。
